УСТРОЙСТВО И РАБОТА ДВИГАТЕЛЯ

8.7 Системы снижения токсичности отработавших газов (ОГ)




В отработавших газах (ОГ), выбрасываемых двигателями автомо-
билей в атмосферу, содержатся следующие три основных типа
(группы) токсичных газов:


- СО (оксид углерода),



- CН (углеводороды),



- NO

x

 (оксиды азота).





Рис. 8-37 Выделение вредных ком-
понентов


СО – бесцветный газ, наиболее ядовит ( 0,3 % в
воздухе – смерть через 30 минут). Максимальная

я на хол стом ходу.

 двигателя в закрытом помеще-

NO

x

– приводят к раздражению слизистой оболочки:

NO – бесцветный газ без вкуса и запаха
NO

2

– ядовитый газ красно-коричневого цвета


СH – представлены в отработавших газах в раз-
личной форме. Взаимодействуя с воздухом обра-
зуют соединения раздражающие слизистую обо-
лочку. Некоторые углеводороды являются канцеро-
генами.


       В настоящее время используются следующие системы снижения токсичности ОГ:

•  система принудительной вентиляции картера

•  система рециркуляции отработавших газов (EGR) - используется для уменьшения

содержания оксидов азота (NO

x

),

ий нейтрализатор ОГ снижает содержание оксида углерода (СО) и уг-

•  система улавливания паров топлива предотвращает выброс паров топлива из топ-

 углеводородов (СH).

(1) Система принудительной вентиляции картера перепускает картерные газы во

впускной тракт двигателя для дожигания.



концентраци
Исключить работу

о

нии!!!


•  каталитическ

леводородов (СH) и оксидов азота (NO

x

).

ливного бака в атмосферу, уменьшая выброс







PCV клапан

Картерные

газы

Воздух



Под большой

нагрузкой





Рис. 8-38 Система принудительной вентиляции картера








124

ЕННЕГО СГОРАНИЯ

ОСНОВЫ ДВИГАТЕЛЕЙ ВНУТР


(2) Система рециркуляции ОГ  (EGR) - снижает выбросы
 На холостом ходу не работает!

 NO

x

на 30-60 %.



Клапан EGR

Вы



пускной

ллекто

ко

р

Впускной

коллектор

Отработавшие

газы

Дроссельная

заслонка

Клапан

Отверстие

управления

EGR



                                            Рис. 8-39 Система GR

Каталитический ней

туре 250

° С.

 Рабочие температуры 400-800  С.





 E

трализатор ОГ начинает работать при темпера

°



Отработавшие

газы

Корпус

Каталитический

носитель

Ката итическое

п крытие

л

о



                             Рис. 8-40 Каталитический  нейтрализатор ОГ

(4) Система улавливания паров топлива
направляет пары топлива в адсорбер, где они поглощаются активированным углем. При
движении автомобиля пары направляются во впускной тракт и сгорают в двигателе.






Адсорбер

Обратный

клапан

Во впускной

коллектор

Пары бензина

Воздух

Топливный бак







                                  Рис. 8-41 Схема улавливания паров топлива

УСТРОЙСТВО И РАБОТА ДВИГАТЕЛЯ

8

игателей

(1) Топливная система

.8 Топливная система дизельных дв

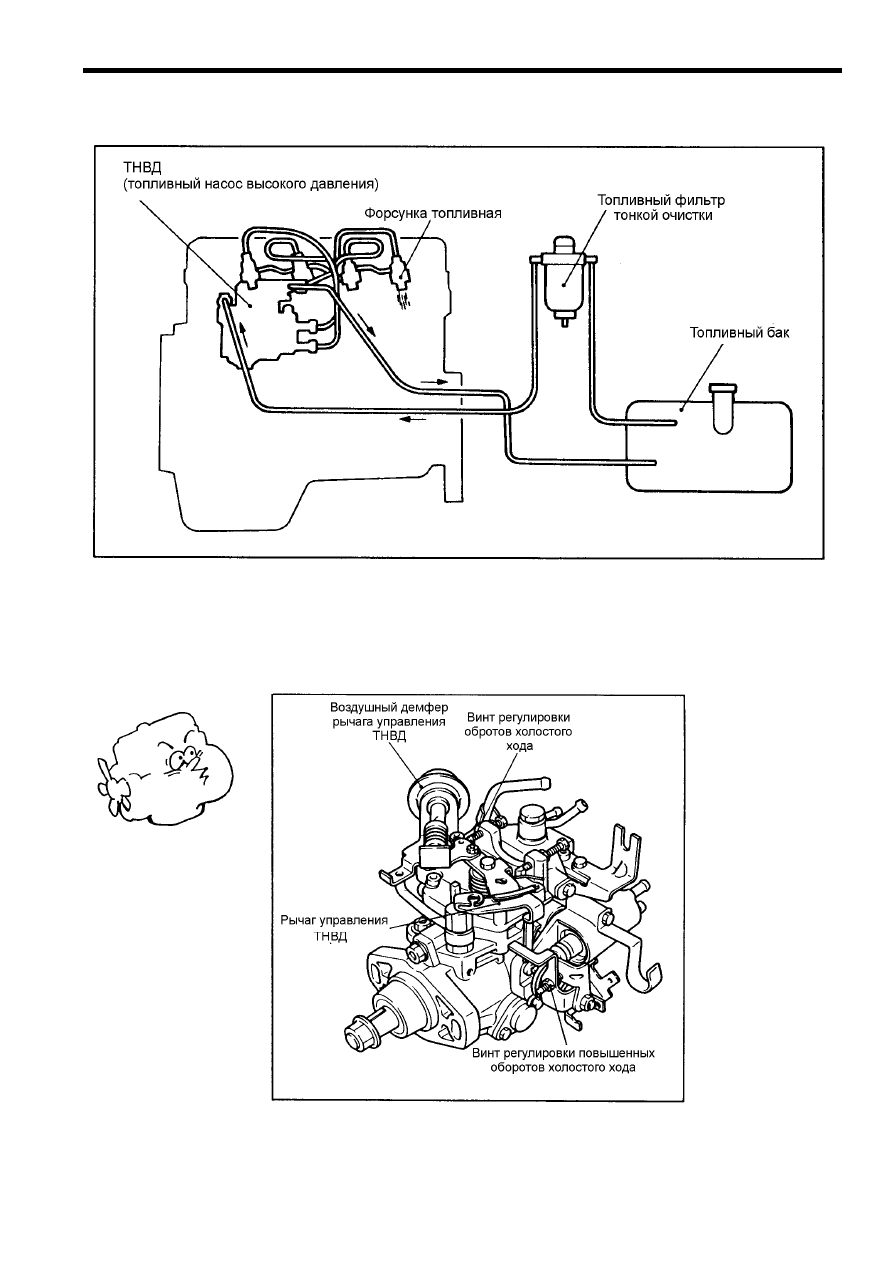

Рис. 8-42 Схема топливной системы дизеля 4D65.

2

 насос высокого давления (ТНВД)

ТНВД дозирует точное количество топлива и распределяет его по форсункам каждого

цилиндра в точно определенное время.




( ) Топливный









Рис. 8-43 Топливный насос высокого давления типа  Bosch VE







125

УСТРОЙСТВО И РАБОТА ДВИГАТЕЛЯ



 топливной форсунки направлять и распылять отмеренное количество топ-

лива в камеру сгорания.

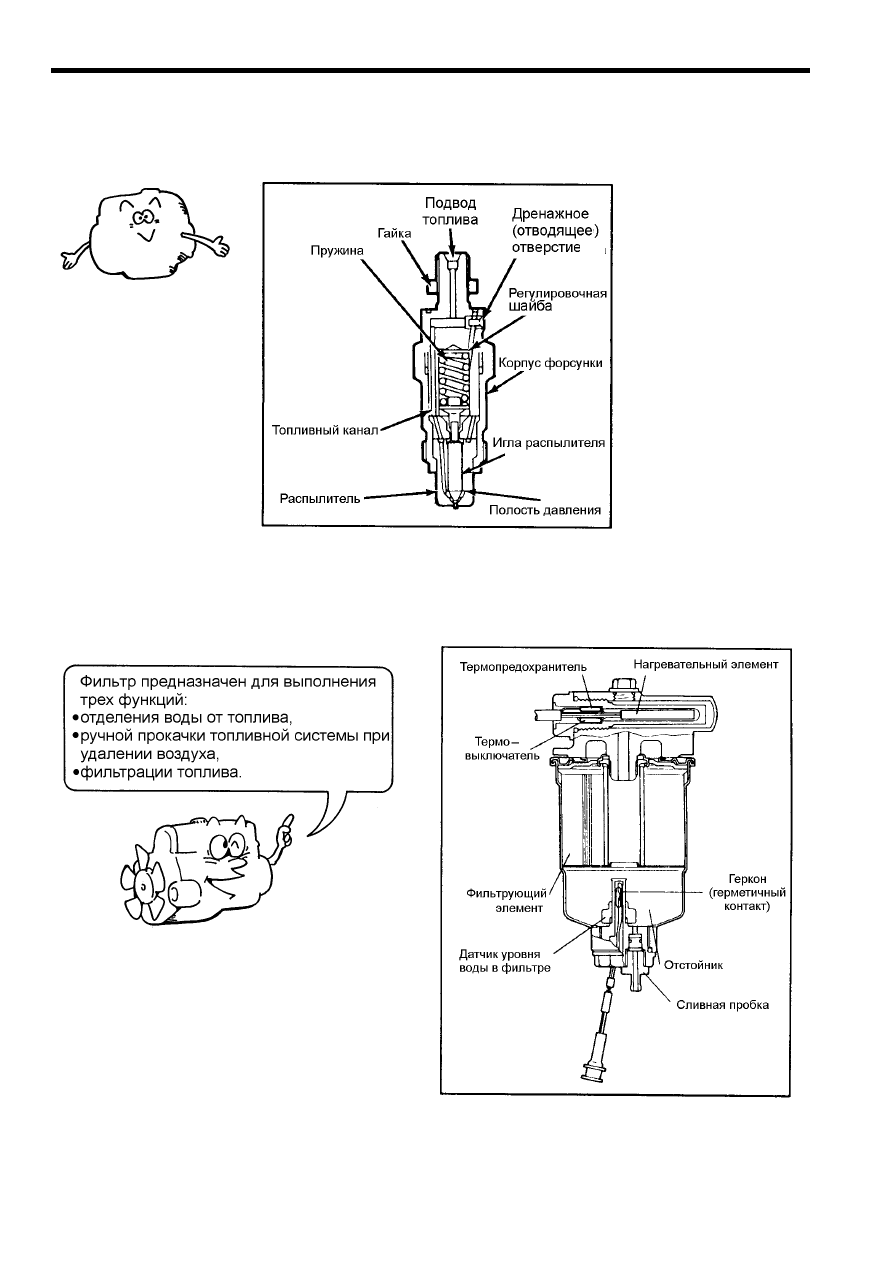

(3) Форсунка топливная

Назначение







 Рис. 8-44 Форсунка штифтового типа




) Фильтр тонкой очистки топлива



(4





Рис. 8-45 Топливный фильтр
тонкой очистки
