119



УСТРОЙСТВО И РАБОТА ДВИГАТЕЛЯ

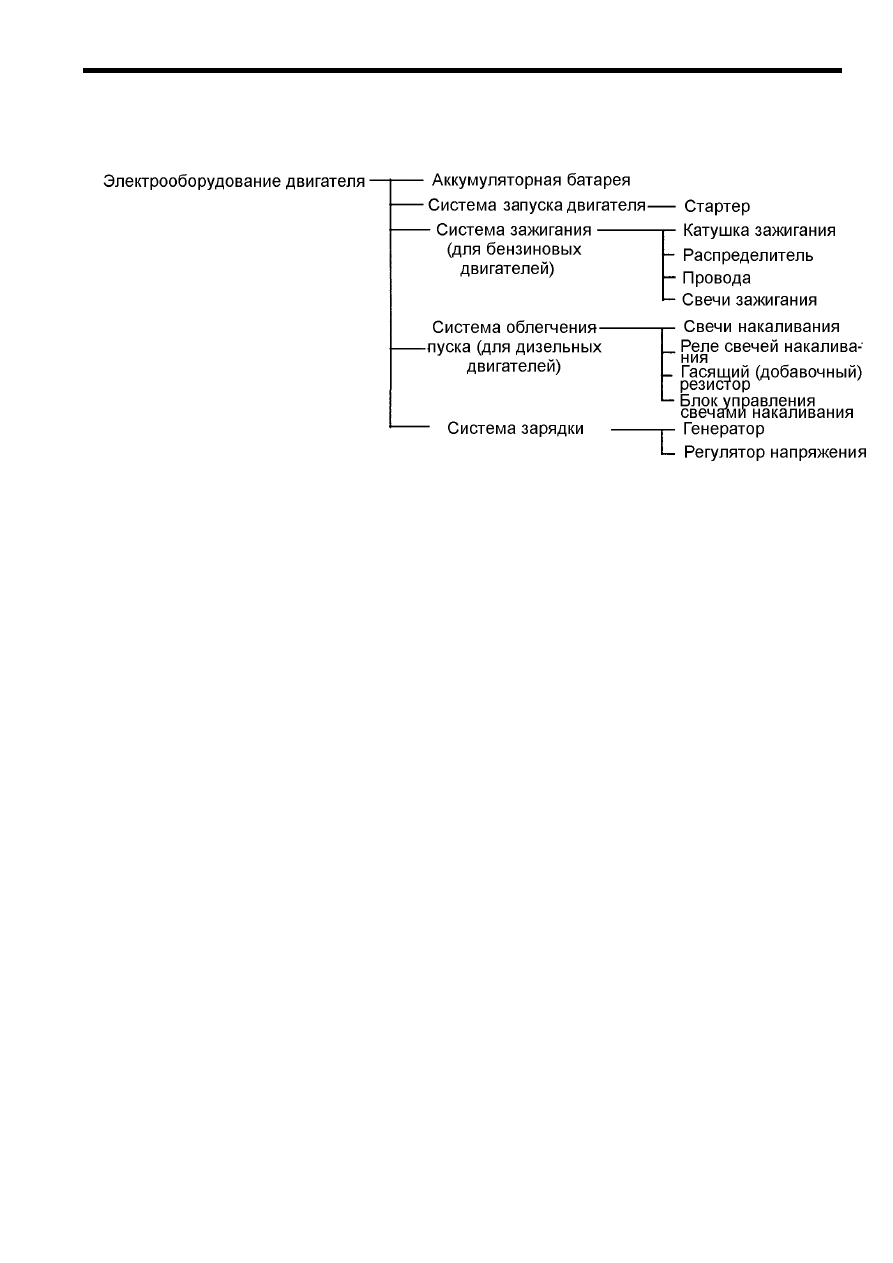

8.6 Электрооборудование двигателя




















































120

УСТРОЙСТВО И РАБОТА ДВИГАТЕЛЯ



(1) Система запуска двигателя







При запуске двигателя, стартер, получающий ток от аккумуля-

торной батареи, вращает коленчатый вал двигателя. Поэтому
понятно, что стартер должен обладать большим крутящим мо-
ментом. Стартер оборудован обгонной муфтой, которая обеспе-
чивает передачу крутящего момента от стартера только при за-
пуске двигателя.

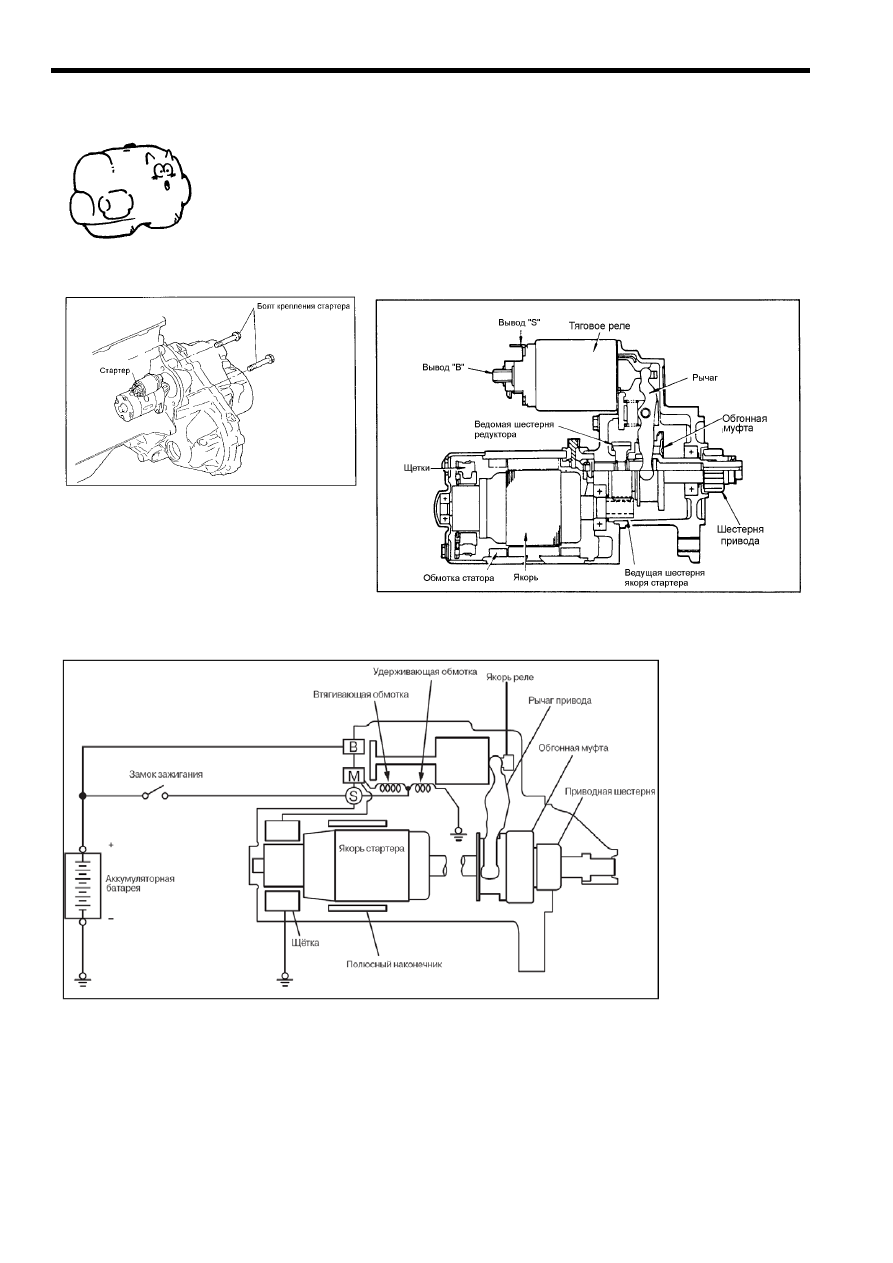

Рис. 8-30 Месторасположение
стартера






Рис. 8-31 Устройство стартера (с редуктором)






Рис. 8-32 Электрическая схема системы пуска двигателя












121

УСТРОЙСТВО И РАБОТА ДВИГАТЕЛЯ



(2) Система зажигания




Данная система состоит из катушек зажигания со встроенным си-

ловым транзистором, свечей зажигания, проводов высокого напря-
жения, аккумуляторной батареи и замка зажигания.

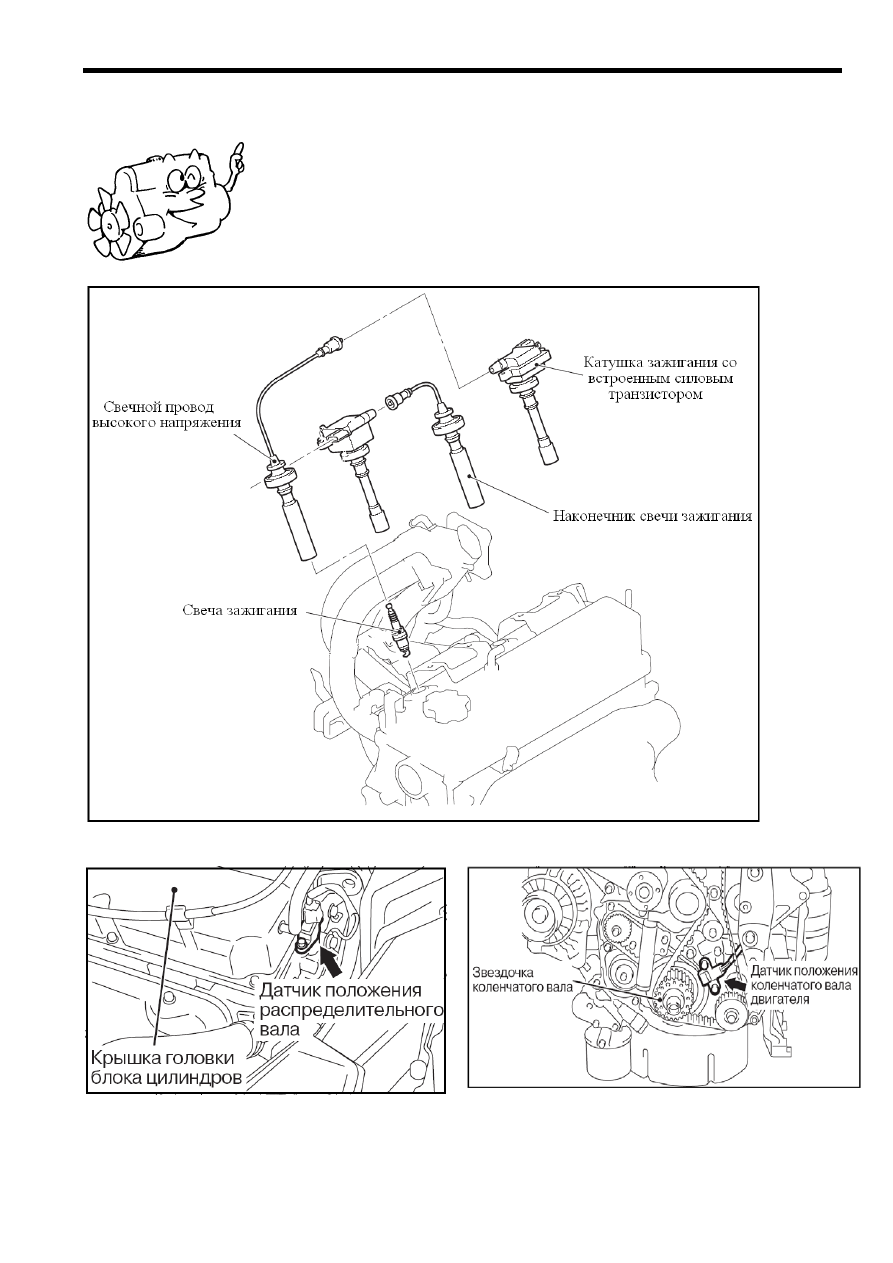

Рис. 8-33 Электрическая схема системы зажигания.




положения распредели-

 Рис. 8-35 Датчик положения распредел
тельного вала.

и-





Рис. 8-34 Датчик
тельного вала.



122

УСТРОЙСТВО И РАБОТА ДВИГАТЕЛЯ


(3) Система зарядки






Система заря

ные электриче

ектронные потребители во время работы

двигателя. Нар



аккумуляторно
накопленную э


дки обеспечивает электрической энергией различ-

кие/эл

с

яду с этим излишек энергии подается на зарядку

 отдавать

й батареи, чтобы она могла впоследствии

ги

нер ю, когда это необходимо.

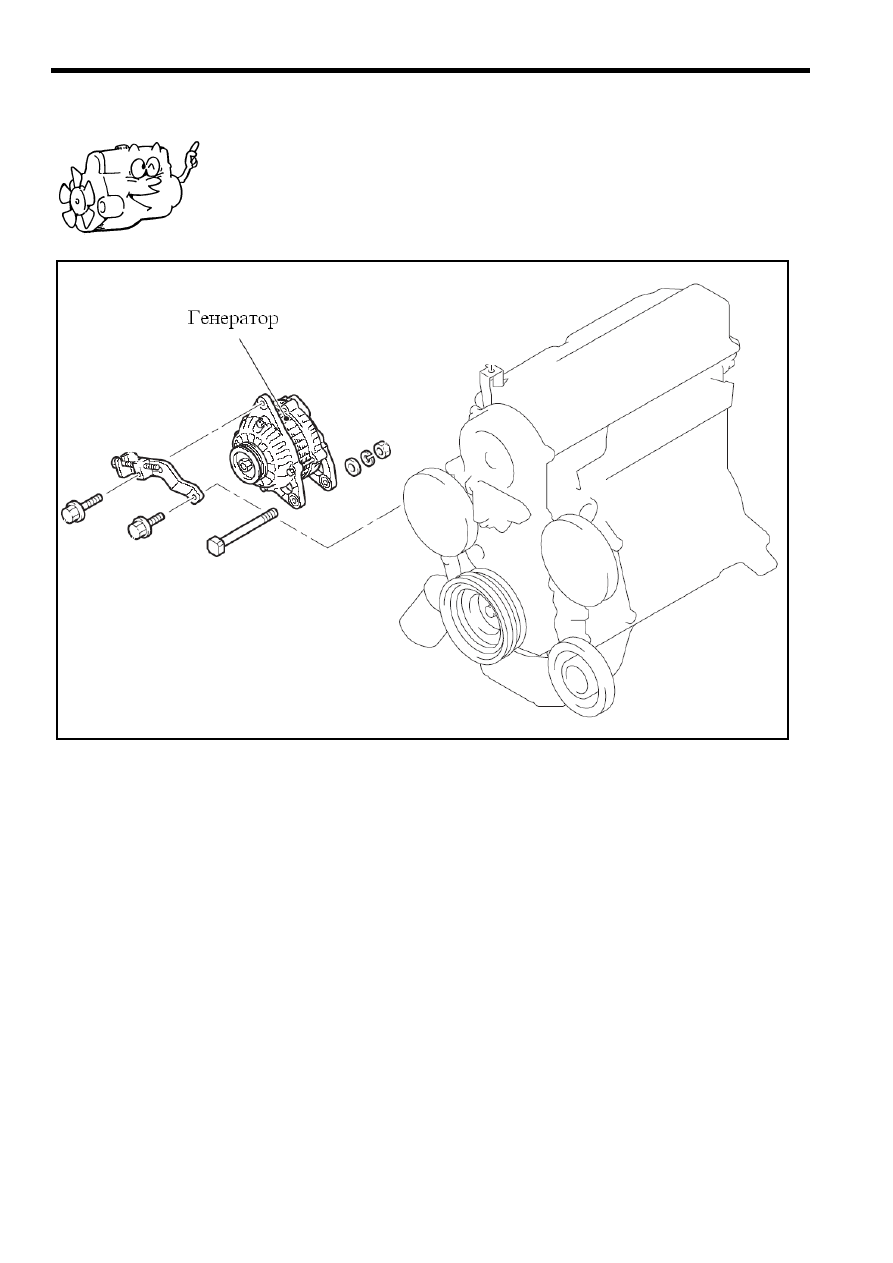

Рис. 8-36 Генератор
