ГЛАВА 8

УСТРОЙСТВО И РАБОТА ДВИГАТЕЛЯ

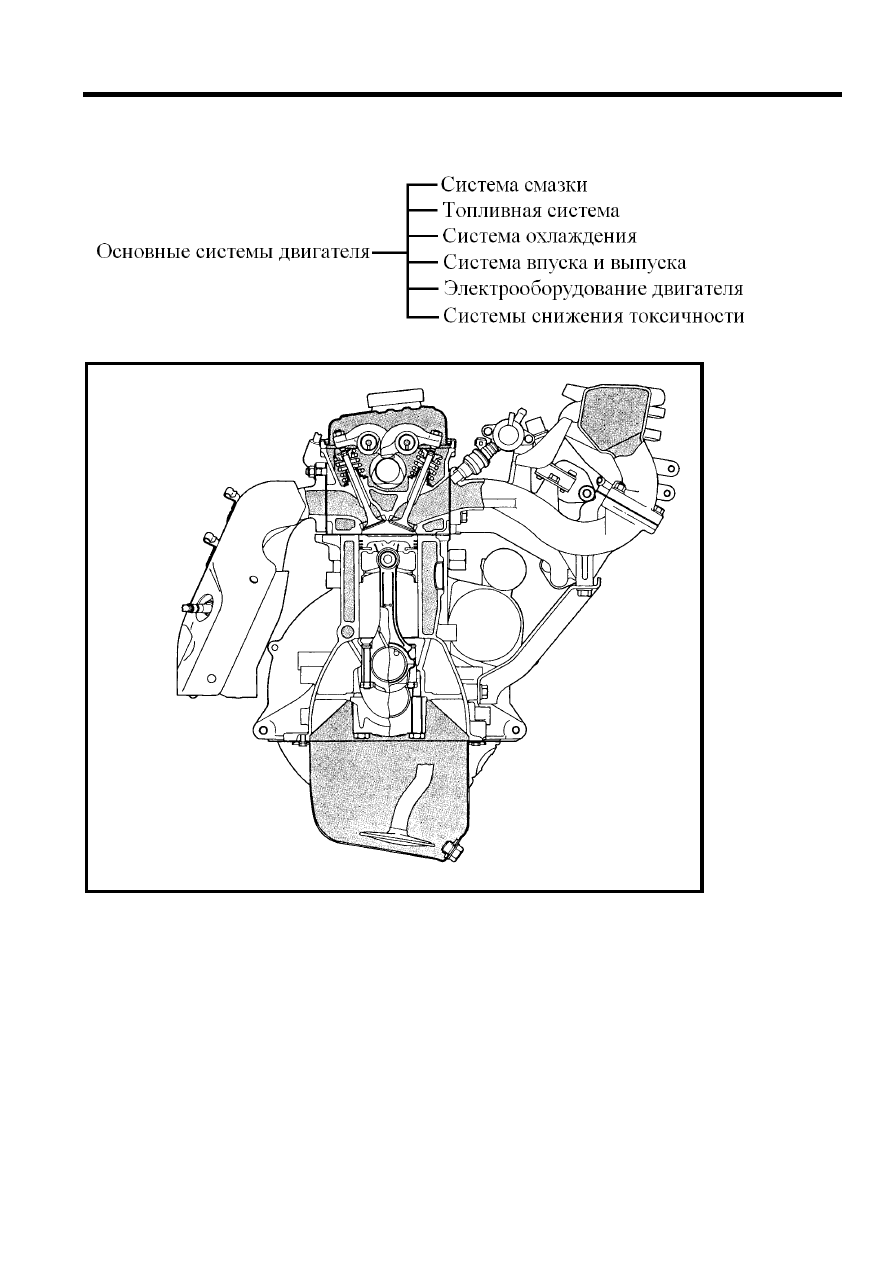

8.1 Основные системы двигателя









Рис. 8-1 Двигатель модели 4G15-MPI (с системой распределенного впрыска топлива)





103

УСТРОЙСТВО И РАБОТА ДВИГАТЕЛЯ

8.2 Система смазки

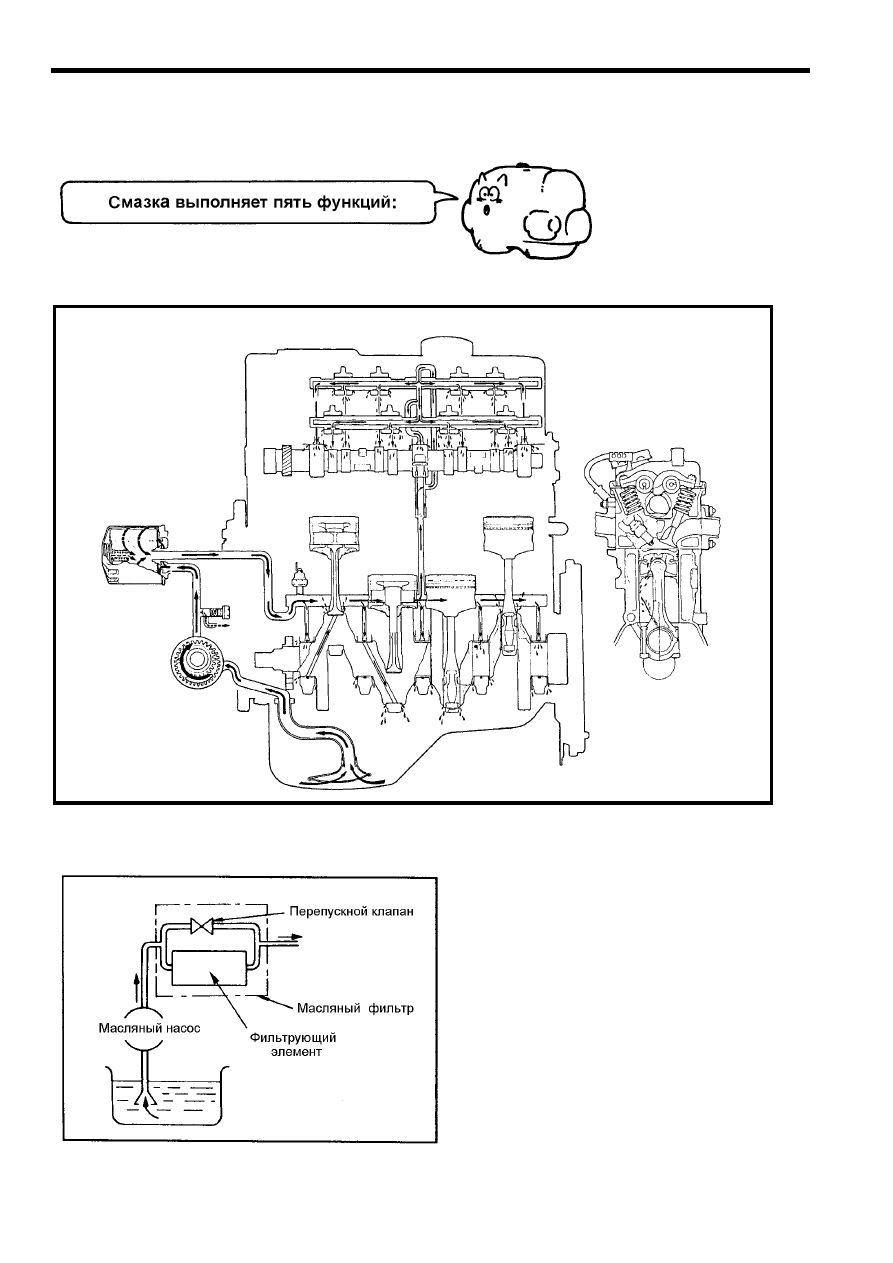

(1) Схема системы смазки



Схема движения масла по системе смазки





Рис. 8-2 Полнопоточная очистка масла (двигатель 4G1)




104




Рис. 8-3 Движение моторного масла через масляный фильтр


УСТРОЙСТВО И РАБОТА ДВИГАТЕЛЯ

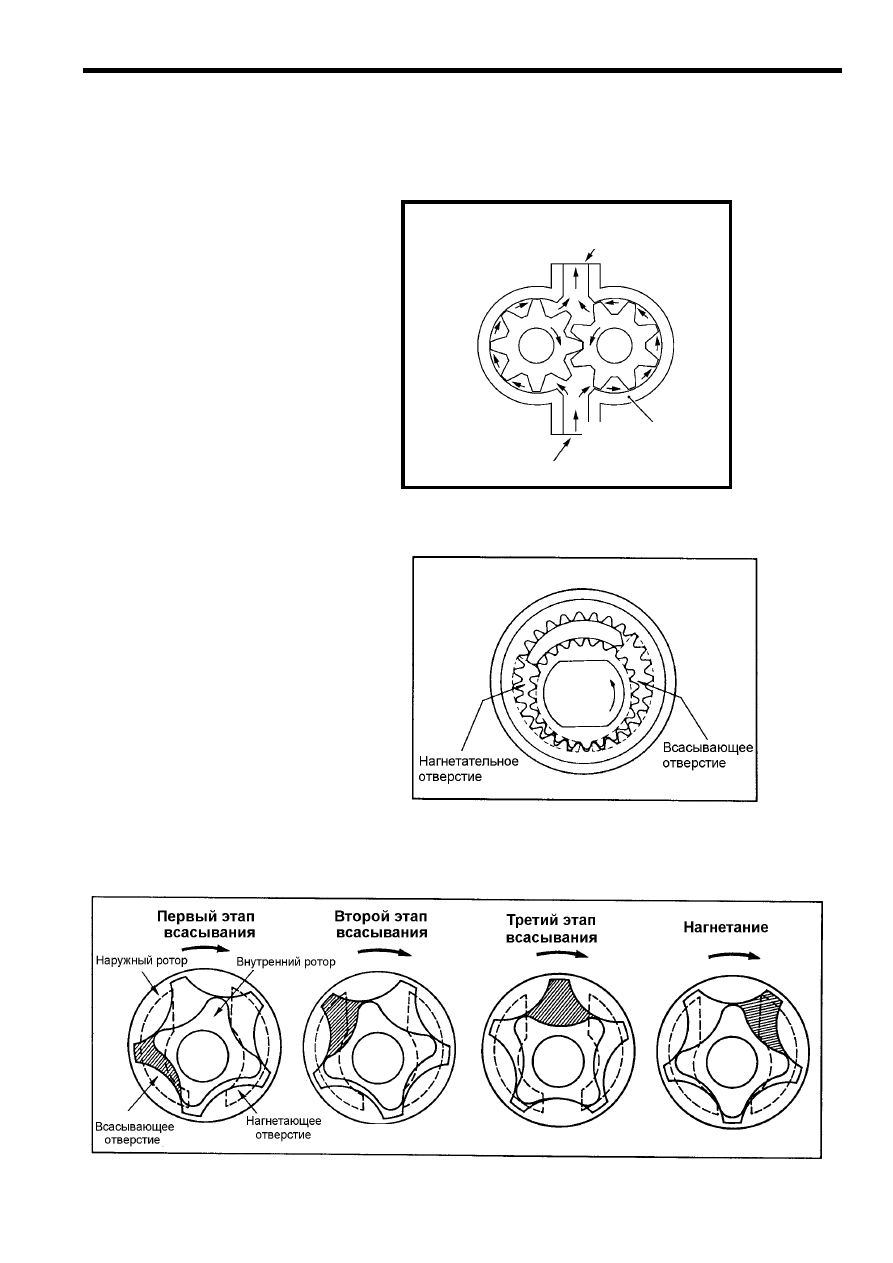

(2) Масляный насос



    Масляный насос забирает масло из масляного поддона и направляет его под
 давлением к различным трущимся частям двигателя.


1) Шестеренчатые насосы:

с шестернями внешнего зацепле-
ния


Нагнетательное

отверстие

Всасывающее

отверстие

Корпус






Рис. 8-4 Насос с шестернями внешнего зацепления


с шестернями внутреннего зацеп-
ления





Рис. 8-5 Насос с шестернями внутреннего зацепления


2) Трохоидный масляный насос



Рис. 8-6 Работа насоса трохоидного типа




105



106

АБОТА ДВИГАТЕЛЯ

УСТРОЙСТВО И Р



(3

са к трущимся

 детали двигателя от

 голодания в случае засоре-

 фильтрующего элемента продук-

ами износа.

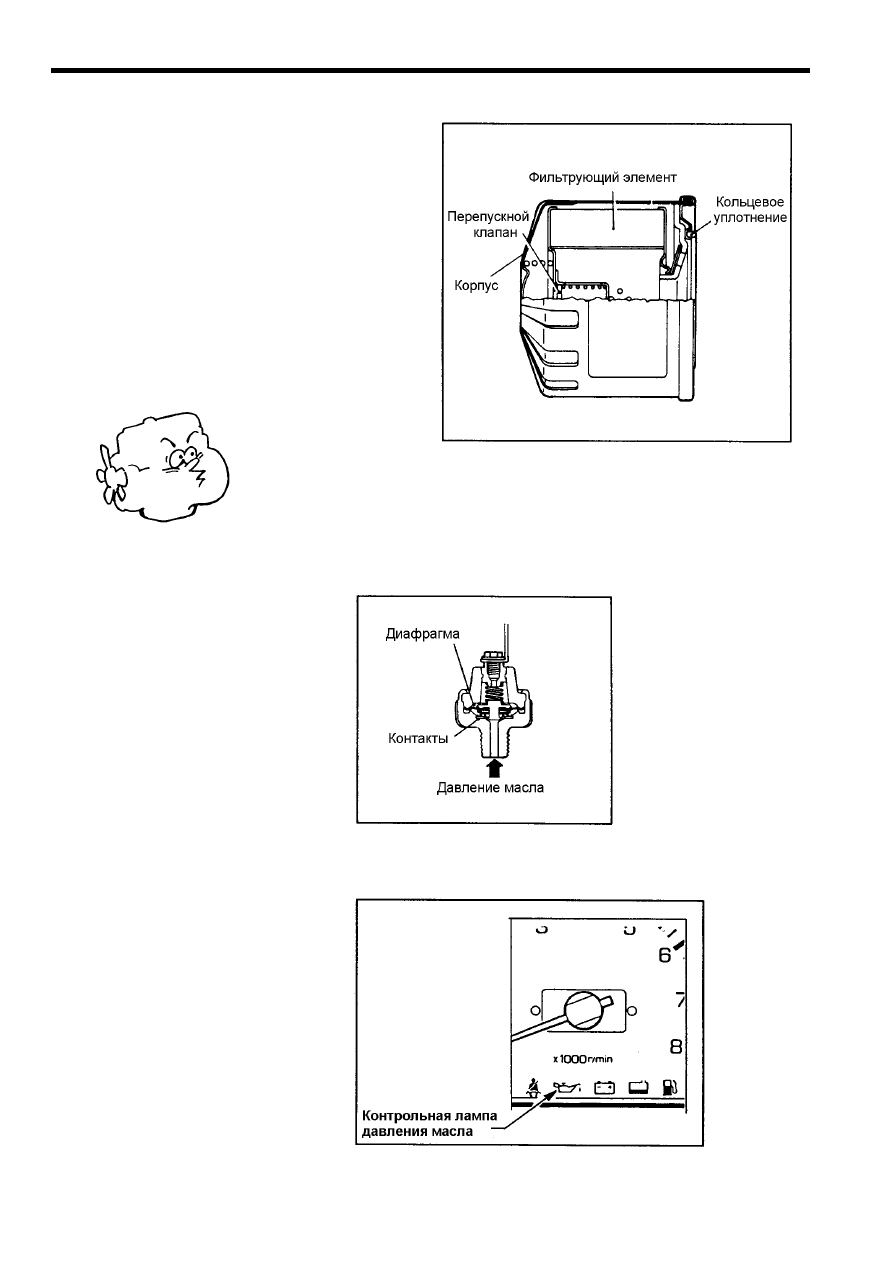

) Масляный фильтр

Фильтр поддерживает моторное мас-

ло чистым, то есть предотвращает по-

адание продуктов изно

п
деталям двигателя, где они могут по-
вредить подшипники (вкладыши) и дру-
гие детали двигателя.


Полнопоточный фильтр имеет встро-

енный перепускной клапан, который

редохраняет

п
масляного
н
т

ия






Рис. 8-7 Масляный фильтр


(4)  атчик(-выключатель) давления масла и контрольная лампа давления масла



ла.

Д


1) Датчик(-выключатель)
давления мас





Рис. 8-8 Датчик(-выключатель) давления масла



2) Контрольная лампа дав-
ления масла






Рис. 8-9 Контрольная лампа давления масла
