ГЛАВА 7

РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ СИСТЕМЫ



В  этой  главе  показано  расположение  элементов  системы  топливоподачи  и  элементов

электронного  управления.  Рисунки,  представленные  в  этой  главе,  показывают  расположение
указанных элементов на примере автомобиля Pajero iO 1999 года выпуска. Расположение элементов
системы топливоподачи и электронного управления других моделей автомобилей может отличаться от
приведенного примера. В этих случаях обращайтесь к соответствующим Руководствам по ремонту.

1. Элементы системы топливоподачи

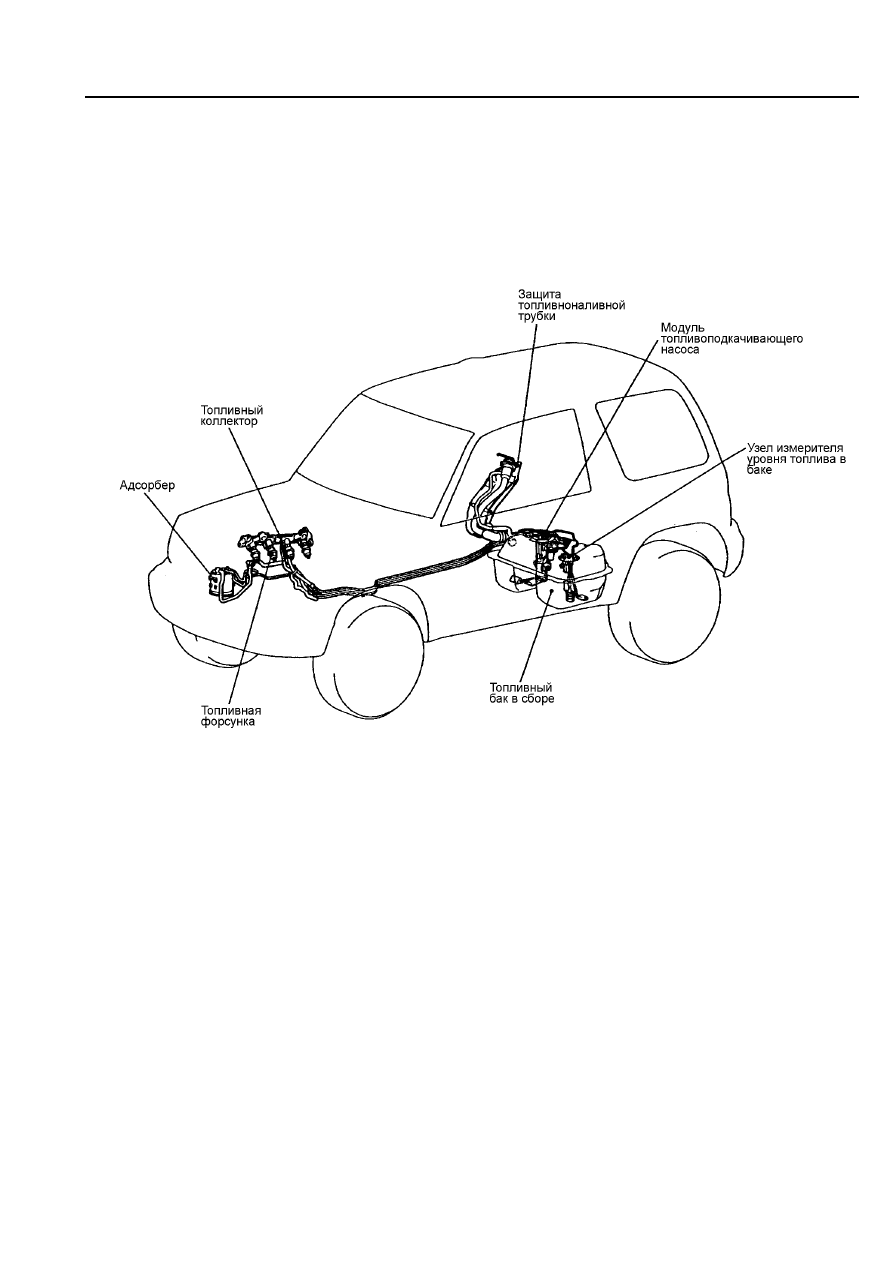

Рис. ТТ7-1











РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ СИСТЕМЫ



2. Элементы электронного управления системой
топливоподачи

На рисунках показано расположение элементов электронного управления системой топливоподачи

на примере автомобиля Pajero iO 1999 года выпуска.

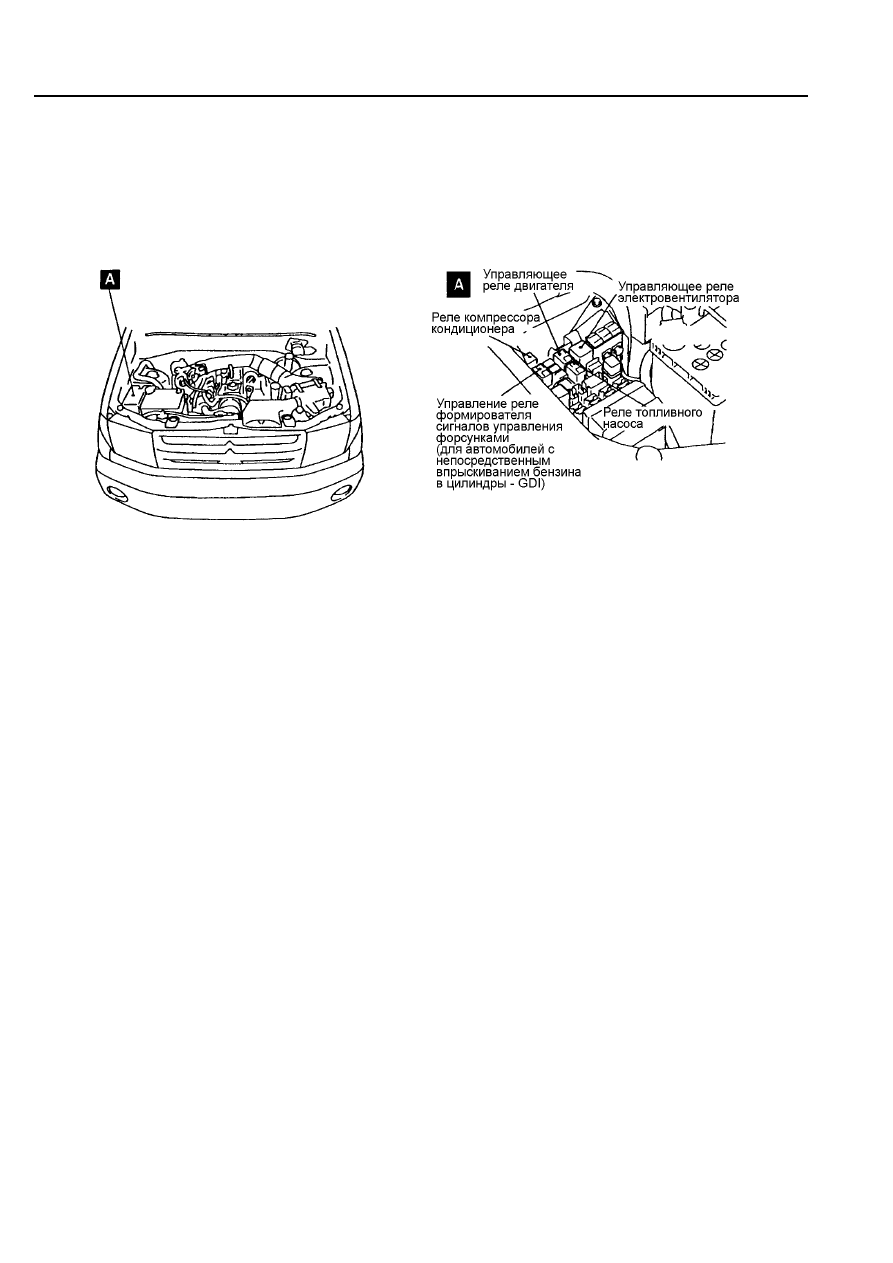

(1) Реле



Рис. ТТ7-2



7 - 2







РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ СИСТЕМЫ

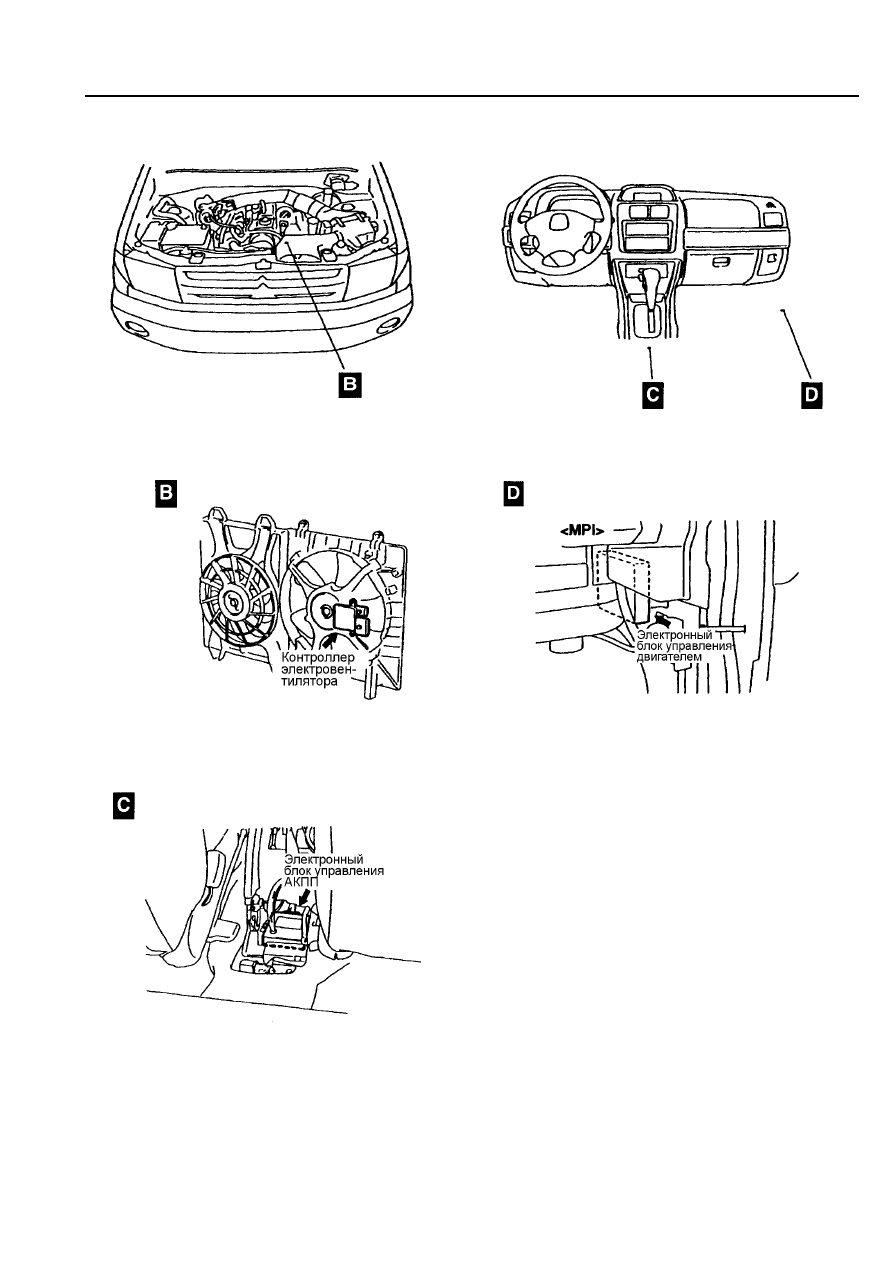

(2) Электронный блок управления



Рис. ТТ7-4

Рис. ТТ7-5



Рис. ТТ7-6

Рис. ТТ7-7



Рис. ТТ7-8
