ДИАГНОСТИРОВАНИЕ НЕИСПРАВНОСТЕЙ

4-2-3 Работа с тестером

(1)  Вставьте картридж в гнездо тестера MUT-II до щелчка.

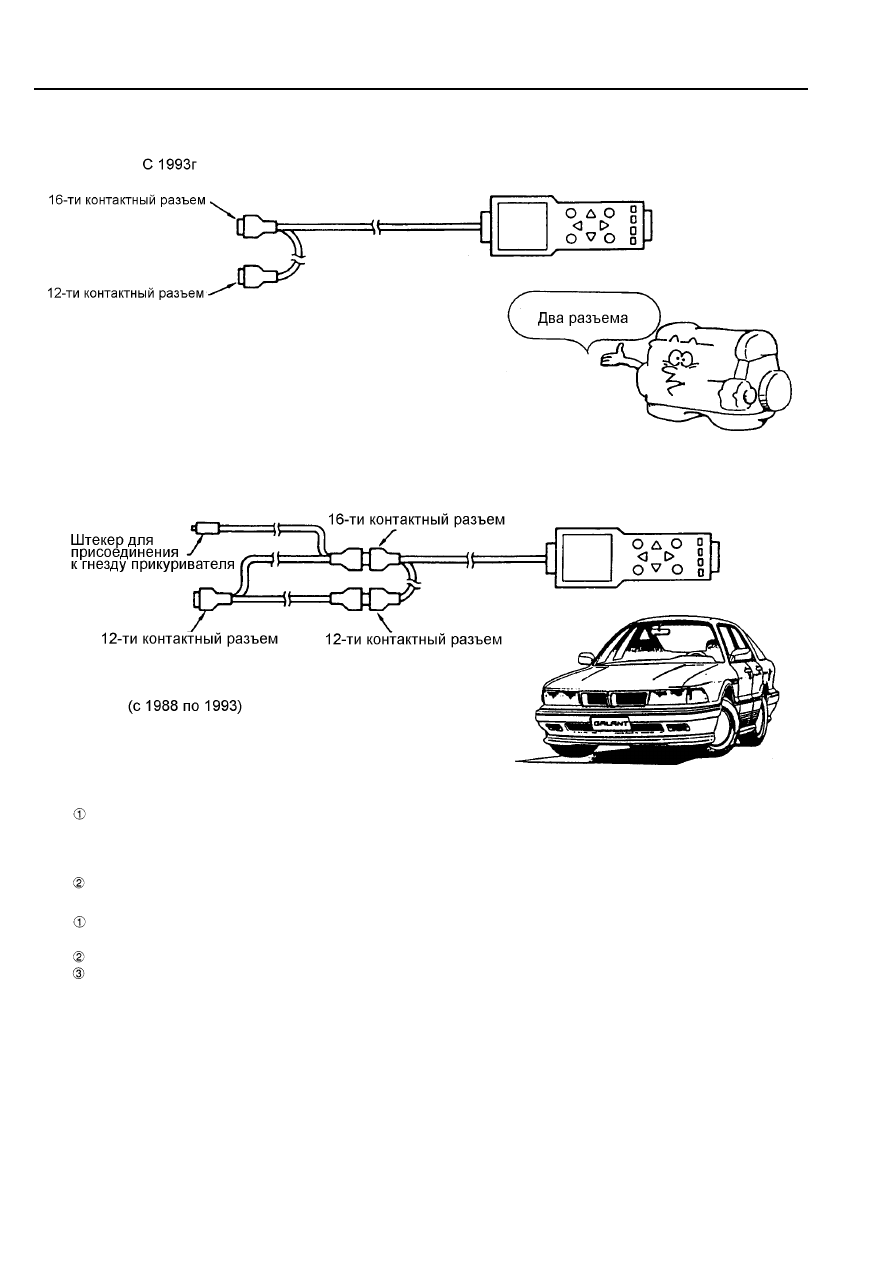

(2)  Присоедините измерительный жгут (МВ991497), прилагаемый к тестеру, к тестовому гнезду на MUT-II.



Рис.4-3Т
Для  старых  автомобилей  без 16-ти  контактного  диагностического  разъёма,  присоедините,  как  показано
ниже, адаптер кабеля (МВ991498), прилагаемый к тестеру MUT-II, к 16-ти контактному разъёму кабеля.



Рис.4-4Т
(3)  Для новых автомобилей с 16-ти контактным диагностическим разъёмом:

  Проверьте,  что  зажигание  выключено.  Подключите 16-ти  контактный  разъём  тестового  кабеля  к

16-ти контактному разъёму на автомобиле. Для автомобилей с дополнительным 12-ти контактным
диагностическим  разъёмом, сначала присоедините 12-ти контактный разъём.



Подключив 16-ти контактный разъём, включите тестер MUT-II.

  Включите зажигание для начала выполнения диагностики.

(4)  Для старых автомобилей без 16-ти контактного диагностического разъёма:

  Проверьте,  что  зажигание  выключено.  Подключите 12-ти  контактный  разъём  тестового  кабеля  к

12-ти контактному разъёму на автомобиле.

  Подключите штекер в гнездо прикуривателя.
  Включите  зажигание  для  начала  выполнения  диагностики.  Имейте  в  виду,  что  питание  тестера

MUT-II при запуске двигателя временно отключится.



 111





ДИАГНОСТИРОВАНИЕ НЕИСПРАВНОСТЕЙ

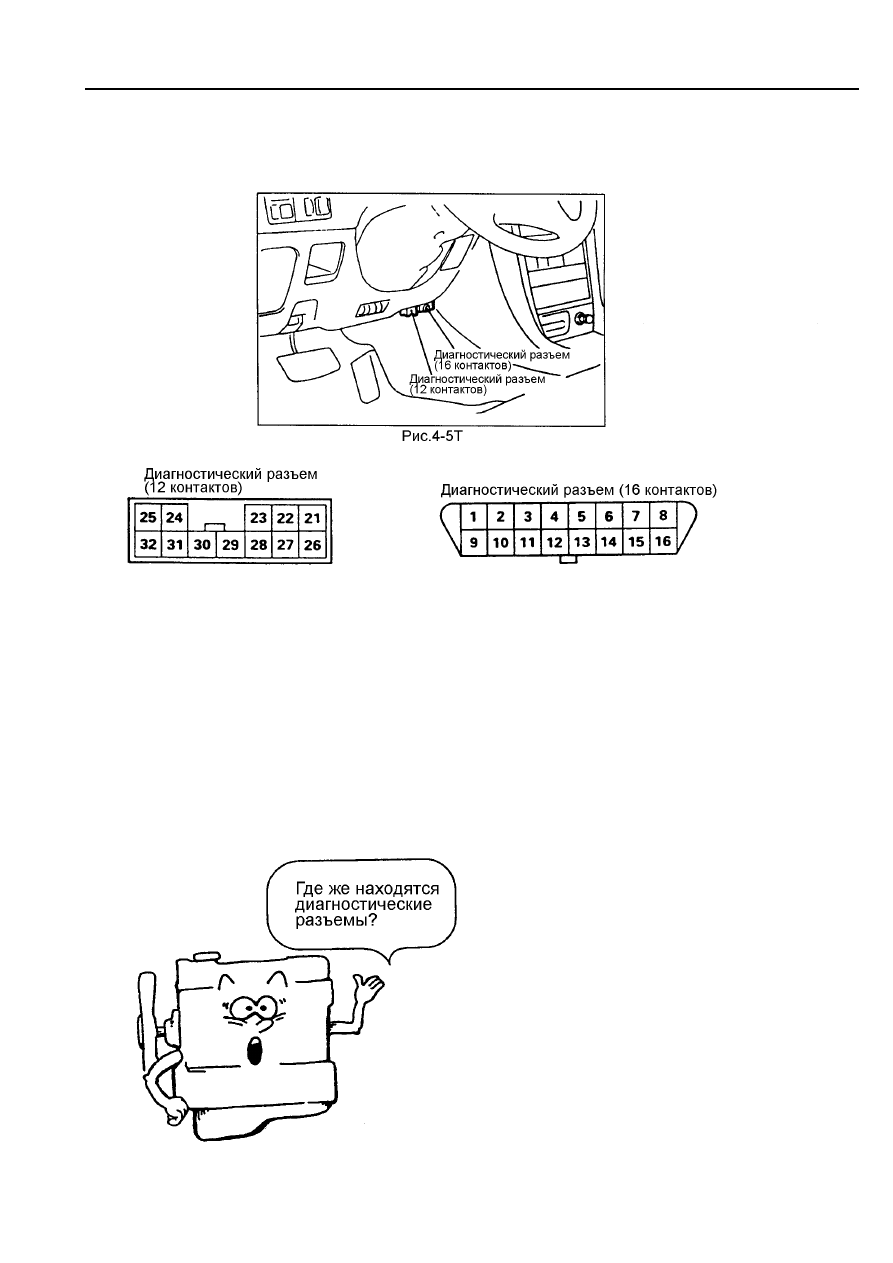

4-2-4 Диагностические разъёмы

Диагностические разъёмы (выведенные в единое место контакты для проведения диагностических работ)
предназначены  для  обеспечения  проверки  с  использованием  диагностических  функций  при  помощи
тестера MUT-II





Диагностический разъем (12 контактов)

21. TCL
22. 4WS
23. –
24. –
25. –
26. –
27. –
28. –
29. -
30. –
31. –
32. –

Диагностический разъем (16 контактов)

1. Управление диагностикой
2. -
3. Active ECS, ECS
4. "Масса"
5. "Масса"
6. ELC-4A/T
7. Последовательный канал передачи данных (Для
системы MPI)
8. ABS
9. ETACS (Однократный импульс)
10. -
11. Полностью

автоматическая

система

кондиционирования
12. SRS
13. Автоматическая система "круиз-контроль"
14. Имитированная скорость движения автомобиля
15. -
16. Питание от аккумуляторной батареи
