Mitsubishi: техническое обслуживание автомобилей - часть 163





ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ

Активная подвеска

СИСТЕМА УПРАВЛЕНИЯ

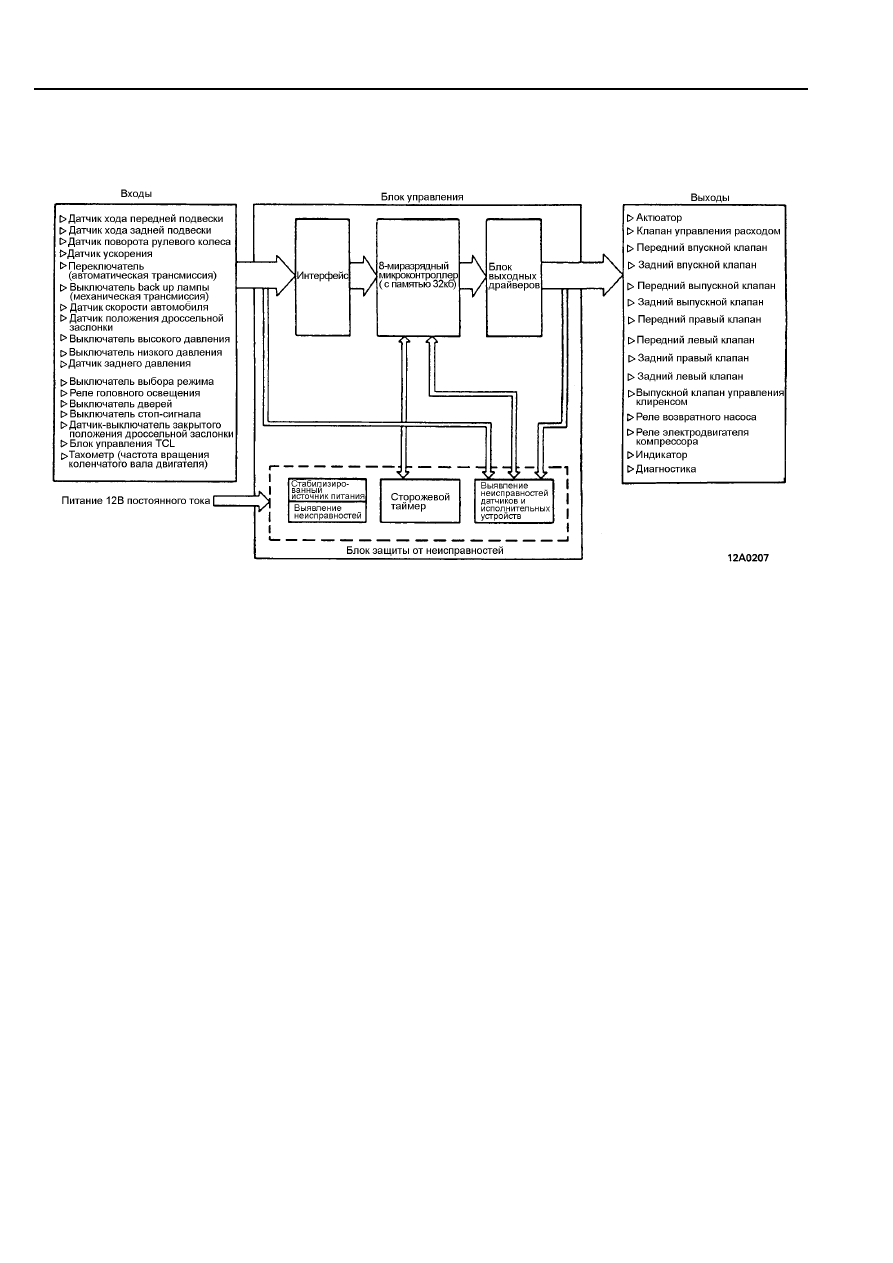

БЛОК-СХЕМА



Рис.3-73Т
Вышеприведенная блок-схема показывает взаимосвязь входных и выходных сигналов электронного блока
управления активной подвеской.

Датчики
Датчики  хода  подвески,  поворота  рулевого  колеса  и  ускорения  предназначены  соответственно  для
регистрации  клиренса  автомобиля,  скорости  перемещения  рулевого  колеса  и  поперечного  ускорения
кузова.  В  качестве  датчика  хода  подвески  используется  потенциометр  с  высокой  разрешающей
способностью. Датчик на рулевом колесе представляет собой высоконадежный бесконтактный оптический
датчик.

Датчик

ускорения

представляет

собой

малогабаритный

высокочувствительный

полупроводниковый датчик.
Используемые  в  пневматической  системе  датчики  содержит  выключатели,  реагирующие  на  высокое  и
низкое давление, которые управляют работой компрессора и возвратного насоса при помощи регистрации
давления  в резервуаре, а  также  датчик  заднего  давления,  который  реагирует  на  внутреннее  давление  в
пневматических  упругих  элементах ("пневматических  пружинах").  Датчик  заднего  давления  представляет
собой  потенциометрический  датчик.  Он  преобразует  изменение  давления  в  перемещение  диафрагмы  и
передает в блок управления сигнал напряжения, пропорциональный перемещению диафрагмы.

Блок управления (ECU)
Блок управления состоит из восьмиразрядного однокристального микропроцессора, входного интерфейса,
блока  выходных  драйверов,  блока  выявления  и  сохранения  информации  о  неисправностях,  а  также
стабилизированного источника питания.
При выполнении программ для синхронизации используется генератор с частотой 20 МГц; таким образом,
отдельные управляющие воздействия осуществляются с высокой скоростью.
В  блок  управления  включена  функция  самодиагностики,  осуществляющая  включение  сигнальной  лампы
при возникновении неисправностей в системе, а также выдачу кода неисправности для ее идентификации.
Блок  управления  обеспечивает  также  функцию  отображения  информации,  которая  позволяет  выдать  и
прочитать  накопленную  в  блоке  управления    (ОЗУ)  информацию,  а  также  функцию  тестирования,
обеспечивающую  возможность  проверки  каждого  из  исполнительных  устройств.  Обе  эти  функции,
доступные  при  использовании  тестера MUT-II (специальное  оборудование),  весьма  полезны  для
проведения точной и оперативной диагностики.



 99





ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ

3-7-8 Электронное управление усилителем рулевого управления (EPS)





Рис.3-74Т



Блок  управления  усилителем  рулевого  управления  имеет
осуществляемые  микроконтроллером  функции  работы  в
аварийном  режиме



и  диагностики.  Расположенный  в  центре

консольной  панели,  блок  управления  позволяет  выполнить
диагностику,  подключив  вольтметр  к  выходному  контакту
выдачи диагностических кодов (диагностическому разъёму).



ОСНОВНАЯ БЛОК-СХЕМА



Рис.3-75Т

ФУНКЦИЯ ЗАЩИТЫ ОТ НЕИСПРАВНОСТЕЙ (работы в аварийном режиме)
Если в системе EPS возникает неисправность, транзистор в блоке управления выключается и прерывает
цепь  питания  электромагнитных  клапанов,  обеспечивая  продолжение  работы  рулевого  управления  с
необходимым  прилагаемым  усилием,  соответствующим  движению  автомобиля  со  средней  и  высокой
скоростью.  Это  обеспечивает  как  возможность  движения,  так  и  безопасность  на  достаточном  уровне.
Следует  отметить,  что  для  выявления  неисправности  датчика  скорости  автомобиля  требуется  период
времени  в 60 с.  Только  после  подтверждения  наличия  неисправности  система  управления  обеспечит
установку усилия на руле, соответствующего скорости движения 80 км/час.


 100





ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ

3-7-9 Активное управление поворотом четырёх колёс (4WS)

ФУНКЦИИ УПРАВЛЕНИЯ
Активная  система 4WS, как  и  обычная  система 4WS, обеспечивает  "стабильную  функцию  управления",
которая  улучшает  устойчивость  автомобиля  во  время  поворота  путём  поворота  задних  колёс  в  том  же
самом  направлении,  что  и  передних  колёс  (синфазное  управление  поворотом).  Она  также  обеспечивает
дополнительные  функцию, "функцию  управления  поворачиваемостью  передней  части  автомобиля",
которая  улучшает  указанное  свойство  автомобиля  одновременным  поворотом  задних  колёс  в
направлении, противоположном повороту передних колёс (противофазное управление) немедленно после
начала  их  поворота.  В  дополнение  к  указанным  основным  функциям  управления  система  имеет  три
корректирующие функции - "вспомогательная стабилизирующая коррекция", "стабилизирующая коррекция
при  торможении"  и  "адаптивная  коррекция".  Эти  корректирующие  функции  управления  дополняют
основное управление в соответствии с условиями движения.

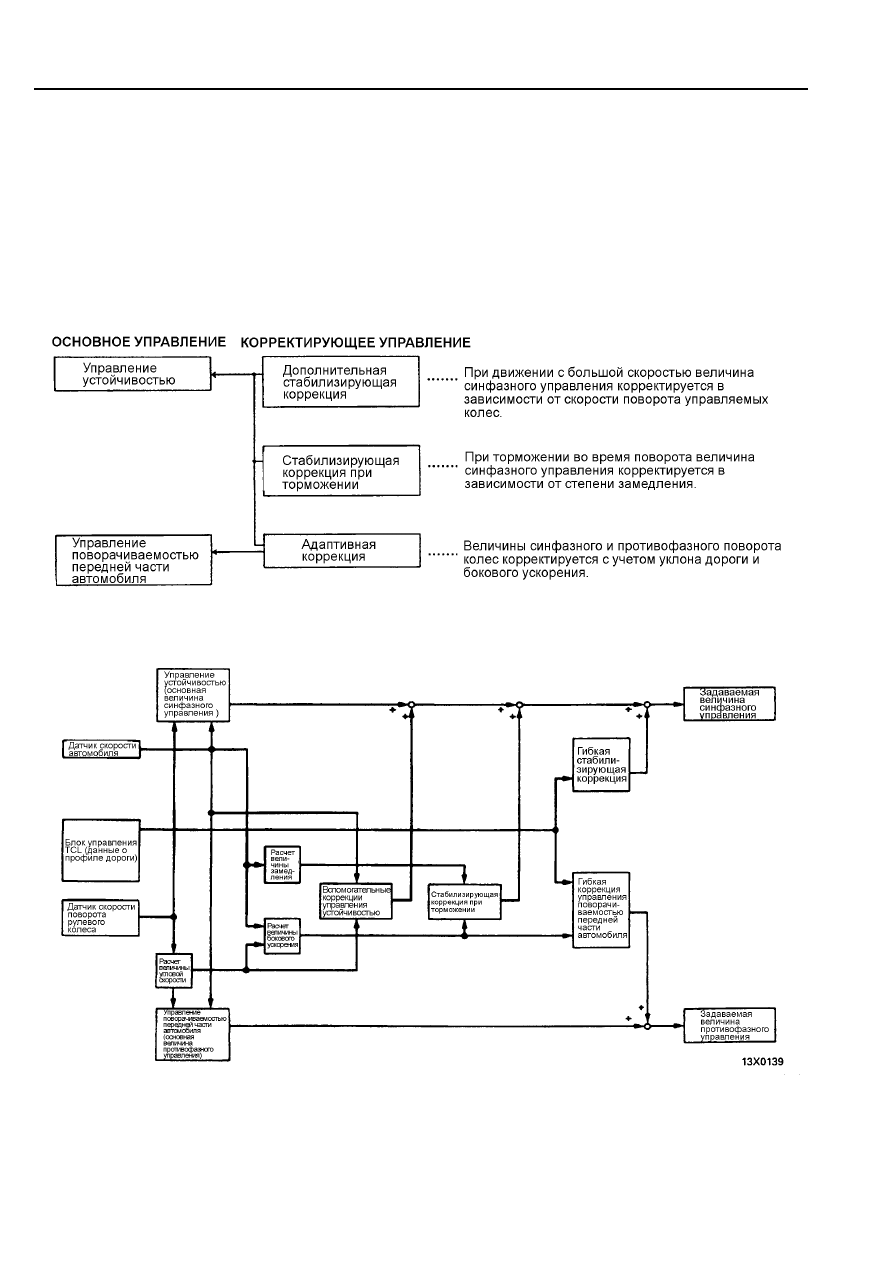

Рис.3-76Т
Блок-схема управления



Рис.3-77Т



 101





ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ

Блок управления системой 4WS
Используя  информацию  от  отдельных  датчиков,  блок  управления  системой 4WS определяет  скорость
движения автомобиля, и на основе этого  вычисляет величину тока, которая должна быть подана на узел
разделительного клапана потока, а также рассчитывает величину и направление поворота задних колёс, и
подаёт  сигнал  управления  соответствующей  величины  на  клапаны  задних  колёс.  Кроме  указанных
функций управления блок управления системой 4WS имеет диагностическую функцию и функцию работы
в аварийном режиме,



которая активизируется в случае повреждения системы.

Блок-схема



Рис.3-78Т

 102
