ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

СПОСОБ РЕГУЛИРОВКИ


2-3-5 Высоковольтные провода

Высоковольтные  провода,  первоначально  изготавливались  из
меди.  В  последнее  время  они  изготавливаются  из
стекловолокна  с  включениями  графита.  Такой  изолированный
провод  обладает  распределённым  сопротивлением  по  его
длине.  Соответственно,  при  этом  не  требуются  специальные
резисторы  для  подавления  радиопомех,  используемые  с
обычными проводами высокого напряжения.

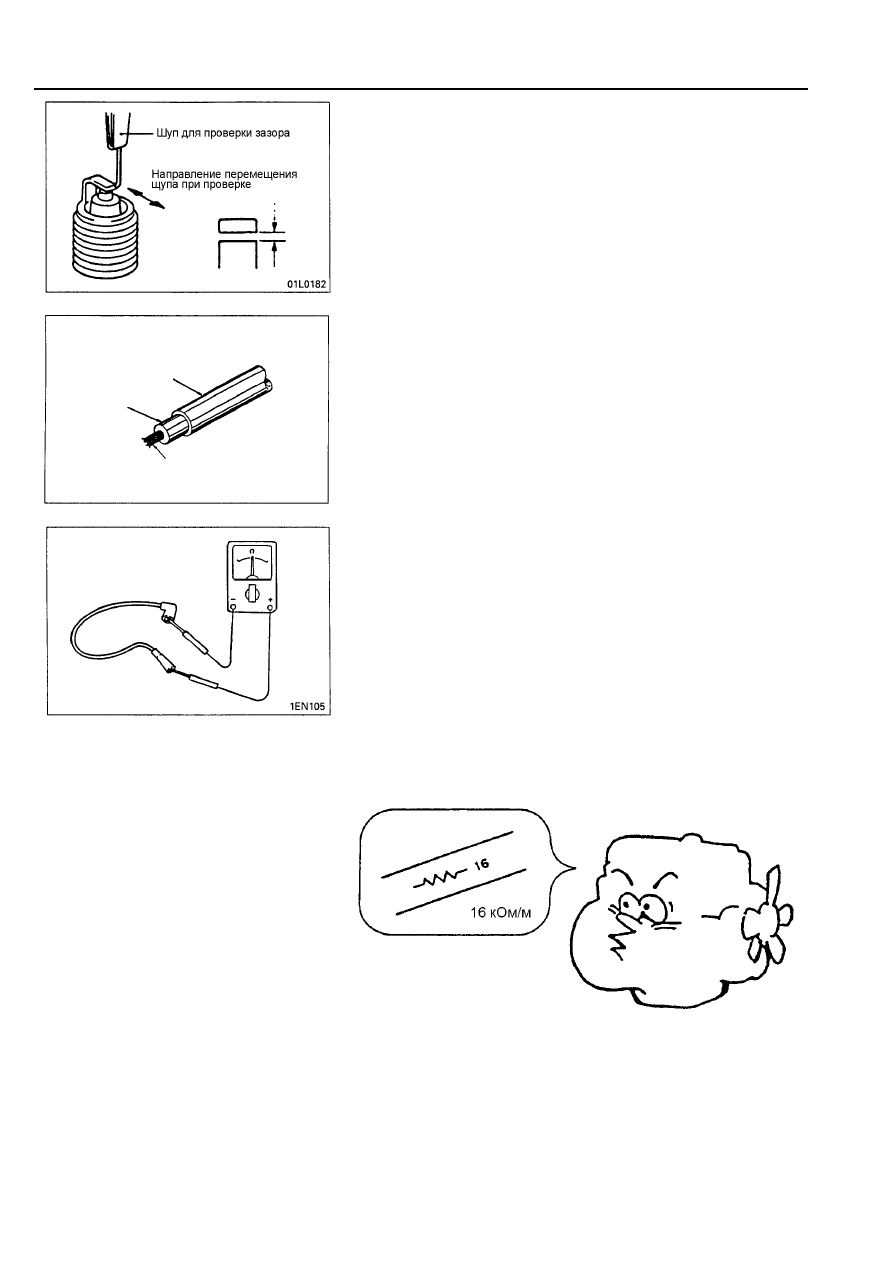

Проверка
Высоковольтные провода
(1)  Проверьте  наконечники  и  изоляцию  проводов  на

отсутствие повреждения.

(2)  Проверьте величину сопротивления проводов

Номинальное значение: 16 кОм/м







Рис.2-96Т



Рис.2-97Т



Рис.2-98Т



 55



Пластиковая
оболочка

Резиновый
изолятор

Углеродистое
волокно



ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

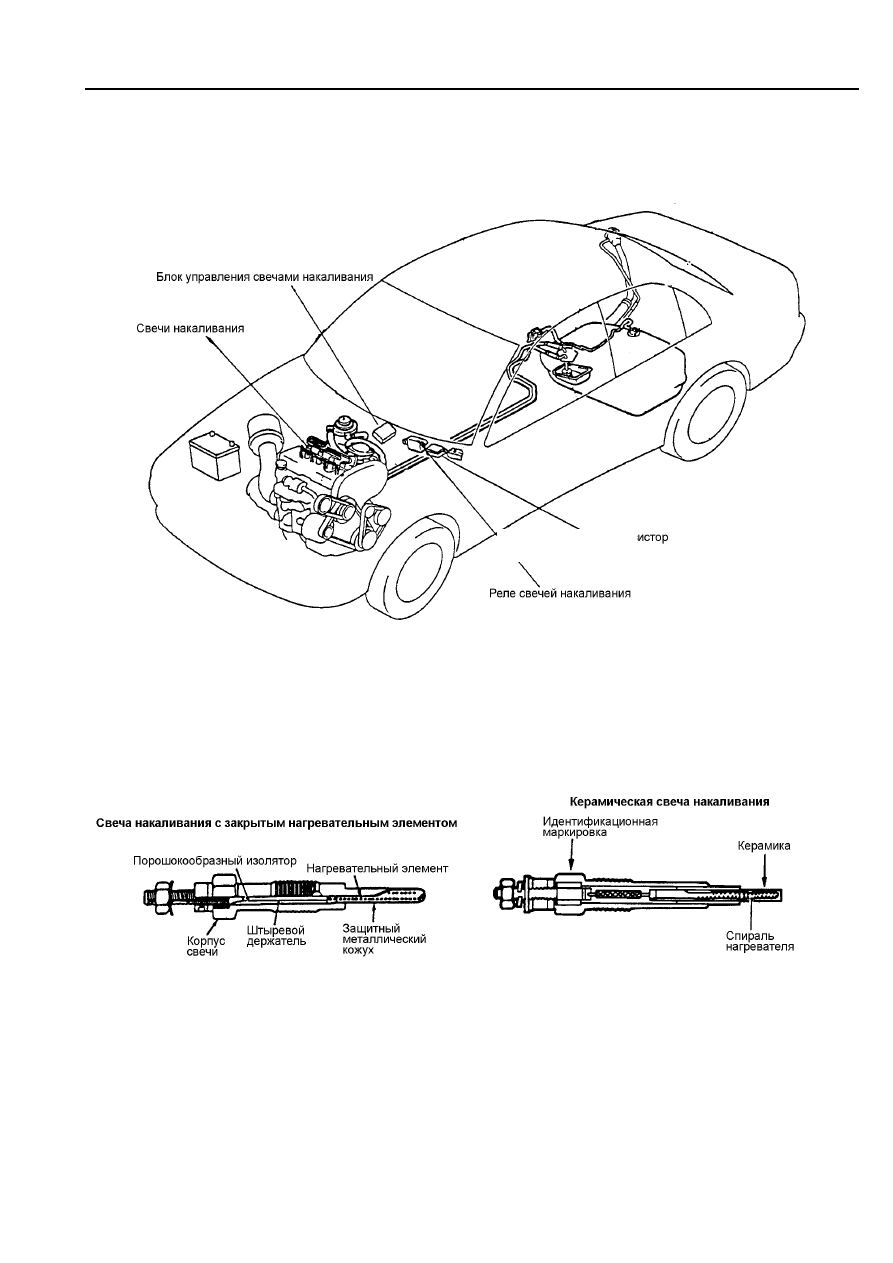

2-4 Система облегчения пуска (автомобили с дизельными двигателями)

2-4-1 Общие положения

Система обеспечивает стабильный пуск дизельного двигателя в холодную погоду.
Система  состоит  из  блока  управления  свечами  накаливания,  реле  свечей  накаливания,  гасящего
резистора и свечей накаливания.



Рис.2-99Т
Свечи накаливания
Свечи  накаливания  представляют  собой  электрический  нагревательный  элемент,  который  способствует
пуску  холодного  дизельного  двигателя.  Он  нагревается  докрасна  и  прогревает  камеру  сгорания  для
облегчения  воспламенения  топлива.  Применяются  свечи  накаливания  как  с  закрытым  нагревательным
элементом,  так  и  "керамические"  свечи.  В  свечах  с  закрытым  нагревательным  элементом  внутри
защитного металлического кожуха находится нагревательный элемент, разогревающий трубку до красного
свечения при подаче на него напряжения. Все свечи накаливания соединяются параллельно.




Рис.2-100Т

 56



Гасящий резистор



ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

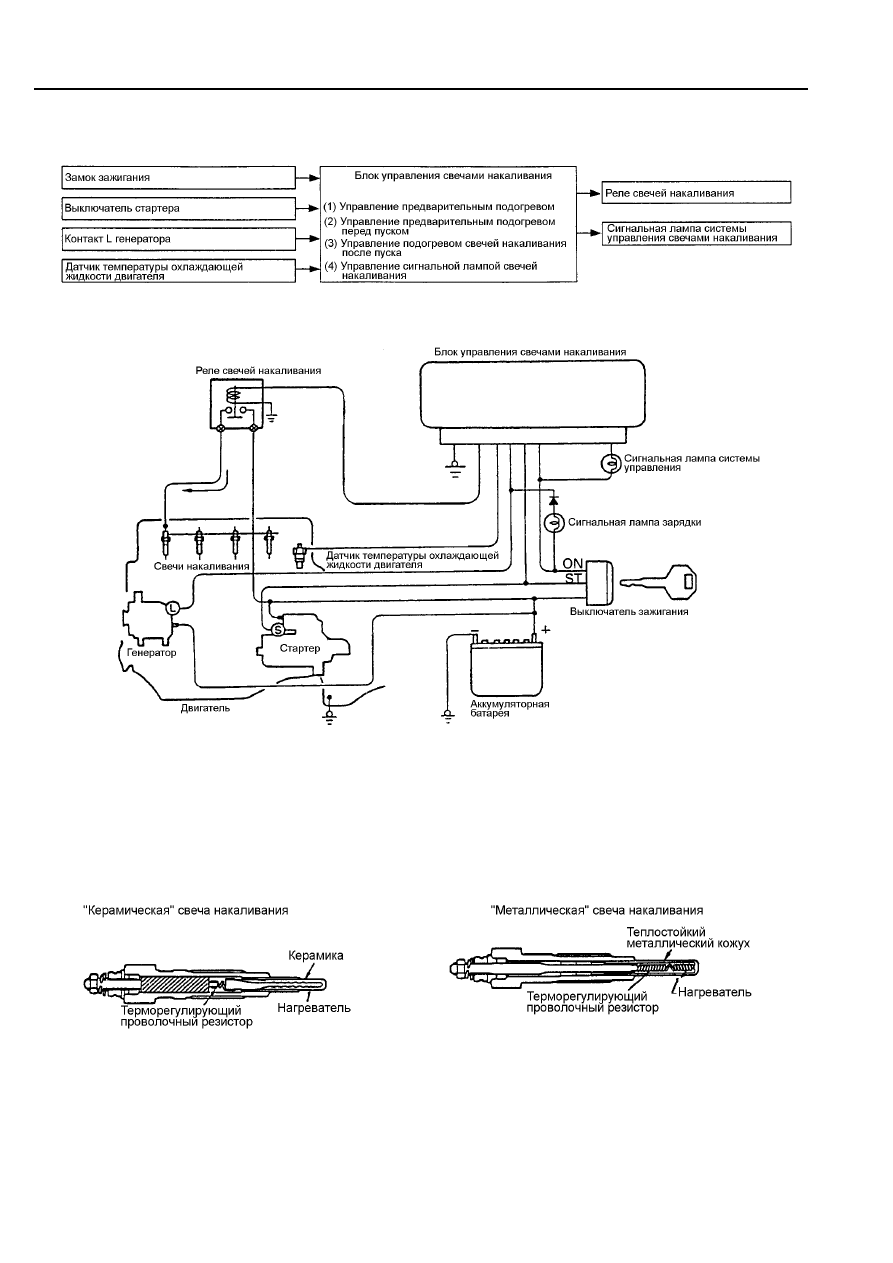

2-4-2 Система управления саморегулирующимися свечами накаливания
БЛОК-СХЕМА СИСТЕМЫ





СХЕМА СИСТЕМЫ УПРАВЛЕНИЯ





Рис.2-101Т

Система  управления  саморегулирующимися  свечами  накаливания,  в  зависимости  от  их  конструкции,
может быть двух типов: с "керамическими" или "металлическими" свечами.
Свечи накаливания (саморегулирующаяся система)
При  подаче  питания  на  свечу  накаливания  её  температура  начинает  повышаться  и  сопротивление
встроенного  в  свечу  терморегулирующего  проволочного  резистора  увеличивается.  Соответственно
уменьшается величина протекающего через свечу тока и температура свечи стабилизируется на заданном
уровне.




Рис.2-102Т

 57





ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ



2-4-3 Сверхбыстродействующая система управления
свечами накаливания

Система  представляет  собой  устройство  для  облегчения  пуска
холодного дизельного двигателя, которое сводит к минимуму время на
подготовку к его пуску и обеспечивает пусковые качества, сравнимые с
пусковыми  качествами  бензинового  двигателя.  Такая  система
используется  на  автомобилях  Мицубиси  оснащённых    двигателями
4D65, а также на некоторых моделях автомобилей с двигателями 4D55
и 4D56. В  этой  системе,  как  и  в  быстродействующей  системе,
используется  гасящий  резистор;  однако,  благодаря  применению
сверхбыстродействующих  свечей  накаливания  и  блока  управления
ими,  двигатель  можно  прокручивать  стартером  немедленно  после
включения  замка  зажигания  (не  требуется  дополнительного  времени
ожидания  при  пуске  двигателя  при  температурах  от -20ºС).  До
достижения  двигателем  температуры  примерно 55ºС  с  целью
обеспечения  устойчивого  воспламенения  и  снижения  уровня  шума
используется режим послепускового подогрева.





БЛОК-СХЕМА СИСТЕМЫ





СХЕМА СИСТЕМЫ УПРАВЛЕНИЯ



Рис.2-103Т
