ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

2-3-3 Распределитель

Распределитель выполняет следующие четыре функции:
(1)  Распределяет создаваемое катушкой зажигания высокое напряжение по свечам.
(2)  Включает  и  прерывает  цепь  первичной  обмотки  катушки  зажигания  в  определённые  моменты

времени.

(3)  Увеличивает угол опережения зажигания при повышении частоты вращения коленчатого вала.
(4)  Уменьшает и увеличивает угол опережения зажигания по мере увеличения и уменьшения нагрузки на

двигатель.





 51





ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

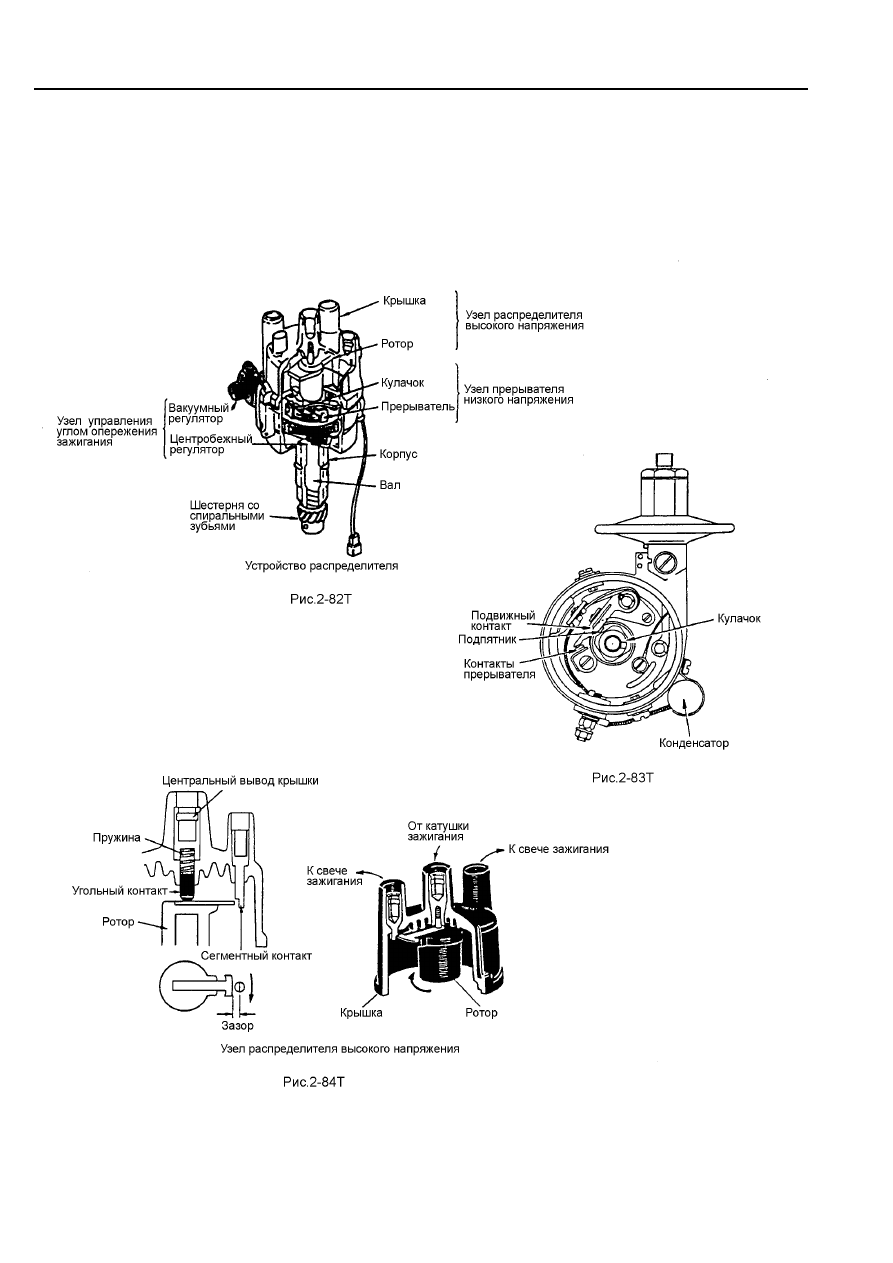

Рис.2-85Т


Важнейшими

факторами,

определяющими

техническое

состояние распределителя, являются зазор между контактами,
состояние  их  поверхностей,  и  период,  в  течение  которого
контакты  замкнуты.  Угол  поворота  кулачка  распределителя,
выраженный в градусах, в течение которого контакты замкнуты,
называется  углом  замкнутого  состояния  контактов,  или  УЗСК.
Если  УЗСК  слишком  мал,  то  период  времени  между
замыканием  контактов  и  последующим  размыканием  будет
тоже  слишком  коротким.  При  этом  прерывание  тока  в
первичной обмотке катушки зажигания произойдет раньше чем
он  достигнет  достаточной  величины,  вторичное  напряжение
снизится,  в  результате  чего  искра  будет  слабой.  Если  УЗСК
будет  слишком  большим,  из-за  того,  что  зазор  между
контактами

слишком

мал,

прерывание

тока

будет

неудовлетворительным и вторичное напряжение уменьшится.
Иными  словами,  УЗСК  непосредственно  зависит  от  зазора
между  контактами  прерывателя.  При  большом  зазоре  между
контактами  УЗСК  мал,  а  при  малом  зазоре - УЗСК  велик.
Величина  этого  угла  оказывает  непосредственное  влияние  на
продолжительность  горения  искры  и  угол  опережения
зажигания.


Проверка основных элементов
Крышка и ротор
(1)  Не разбита ли крышка?
(2)  Не повреждена ли крышка и ее контакты (выводы)?
(3)  Чистые  ли  крышка  и  ротор?  Протрите  их  при

необходимости.



Контакты  прерывателя  (распределитель  с  контактным
прерывателем)
(1)  Контакты  должны  быть  серыми  и  не  иметь  следов

неравномерного  износа.  Если  они  имеют  чёрный  цвет,
сильно  повреждены  или  имеют  раковины,  выровняйте  их
на  смоченном  маслом  наждачном  камне  или  тонкой
наждачной бумаге, и затем протрите бумагой.

(2)  Если  новые  контакты  замаслены,  то  они  будут  обгорать  с

появлением  чёрного  покрытия,  что  приведёт  к  плохому
электрическому

контакту

и

неудовлетворительному

функционированию.  Обязательно  убедитесь,  что  новые
контакты чистые, перед установкой вытрите их бумагой.

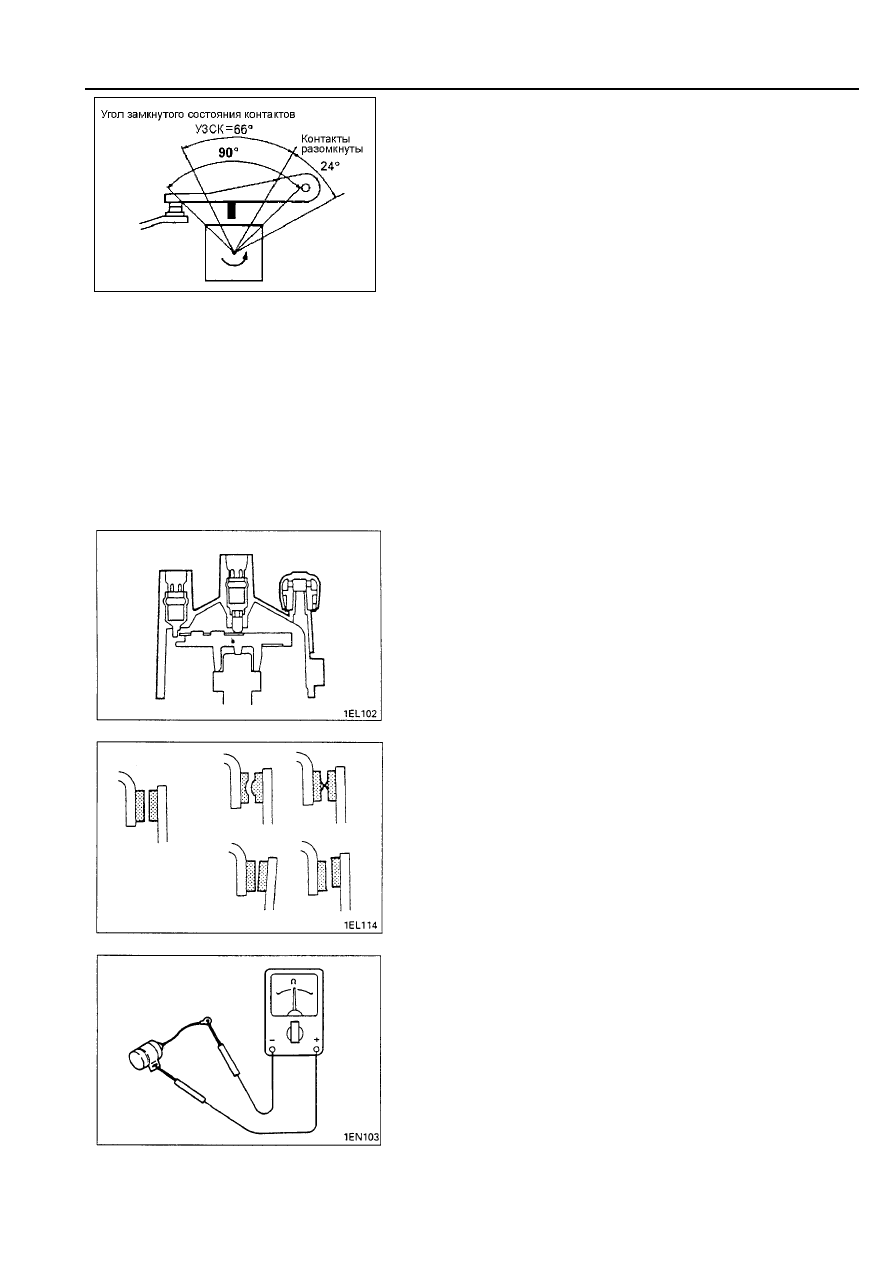

Рис.2-86Т

Рис.2-87Т



Рис.2-88Т

Конденсатор

(распределитель

с

контактным

прерывателем)
(1)  Проверьте

состояние

конденсатора

с

помощью

специального тестера.

Внимание

•  Убедитесь,  что  правильно  соблюдена  полярность;

подключение  тестера  в  обратном  направлении
может привести к повреждению.



 52





ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

2-3-4 Свечи зажигания

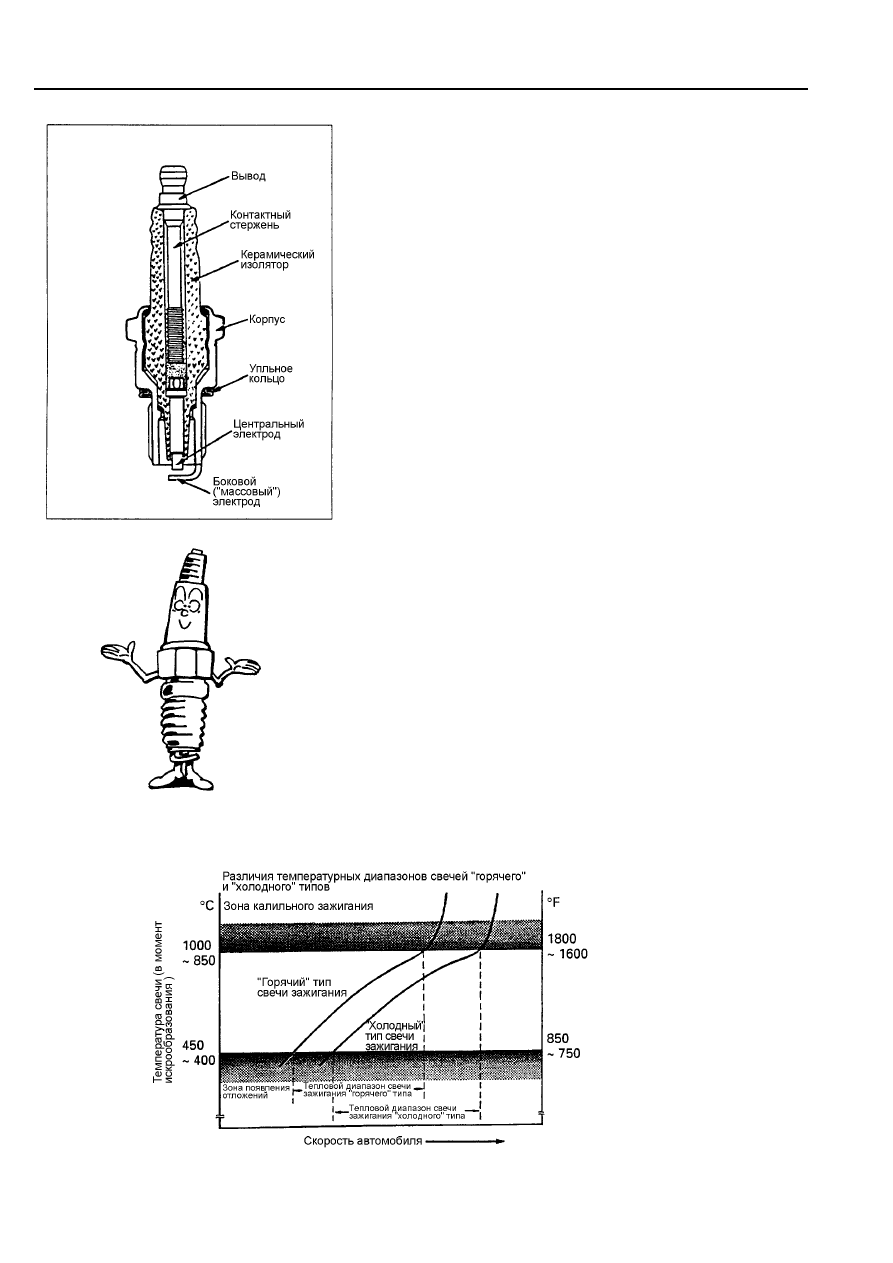

Рис.2-89Т



Требования к свечам зажигания
1.  Свеча  зажигания  должна  противостоять  высокому
давлению,  возникающему  при  сгорании,  и  обеспечивать
герметичность газового уплотнения.
2.  Свеча  зажигания  должна  отводить  тепло  из  зоны  вблизи
электрода  для  обеспечения  в  этой  зоне  определённого
температурного режима.
Этот  температурный  режим  достигается  при  температуре
поверхности  керамического  изолятора  от 450 до 950

°С.  Если

температура  изолятора  ниже 450

°С,  на  его  поверхности

появляются  отложения  сажи,  и  вследствие  этого,  по  причине
ухудшения  его  изоляционных  свойств,  появляются  пропуски
воспламенения.
При  температуре  изолятора  выше 950

°С.  он  будет  служить

источником  тепла,  и  вызывать  преждевременное  (слишком
раннее)

воспламенение

(так

называемое

калильное

зажигание). Количество тепла, подводимого к свече зажигания,
изменяется  в  зависимости  от  режима  работы  двигателя.  При
низкой  частоте  вращения  температура  изолятора  вблизи
электрода  мала.  По  мере  повышения  частоты  вращения
коленчатого вала эта температура растёт. Так как температура
в  указанной  зоне  свечи  зажигания  должна  постоянно
находиться  в  заданных  пределах,  то  необходимо,  чтобы  на
автомобиле,  обычно  эксплуатируемом  на  низких  скоростных
режимах,  использовались  свечи  с  такой  температурной
характеристикой,  которая  не  отличается  слишком  большим
теплоотводом,  а  на  автомобиле,  обычно  эксплуатируемом  на
высоких  скоростных  режимах,  использовались  свечи  с
температурной  характеристикой,  отличающейся    большим
теплоотводом.  Следовательно,  свечи  зажигания  могут  быть
двух типов: "холодные" и "горячие". Их главная характеристика
-

интенсивность

рассеивания

тепла.

Для

получения

представления о величине интенсивности рассеивания тепла в
свече  используется  такое  понятие,  как  "тепловой  диапазон".
Свеча  зажигания,  у  которой  зона  вблизи  электрода  легко
самоочищается, так как обладает тепловой характеристикой с
низкой  интенсивностью  теплоотвода,  называется  свечой  с
низким  температурным  диапазоном  (горячей  свечой).  Свеча
зажигания, у которой зона вблизи электрода самоочищается с
трудом, так как обладает тепловой характеристикой с высокой
интенсивностью  теплоотвода,  называется  свечой  с  высоким
температурным диапазоном (холодной  свечой).

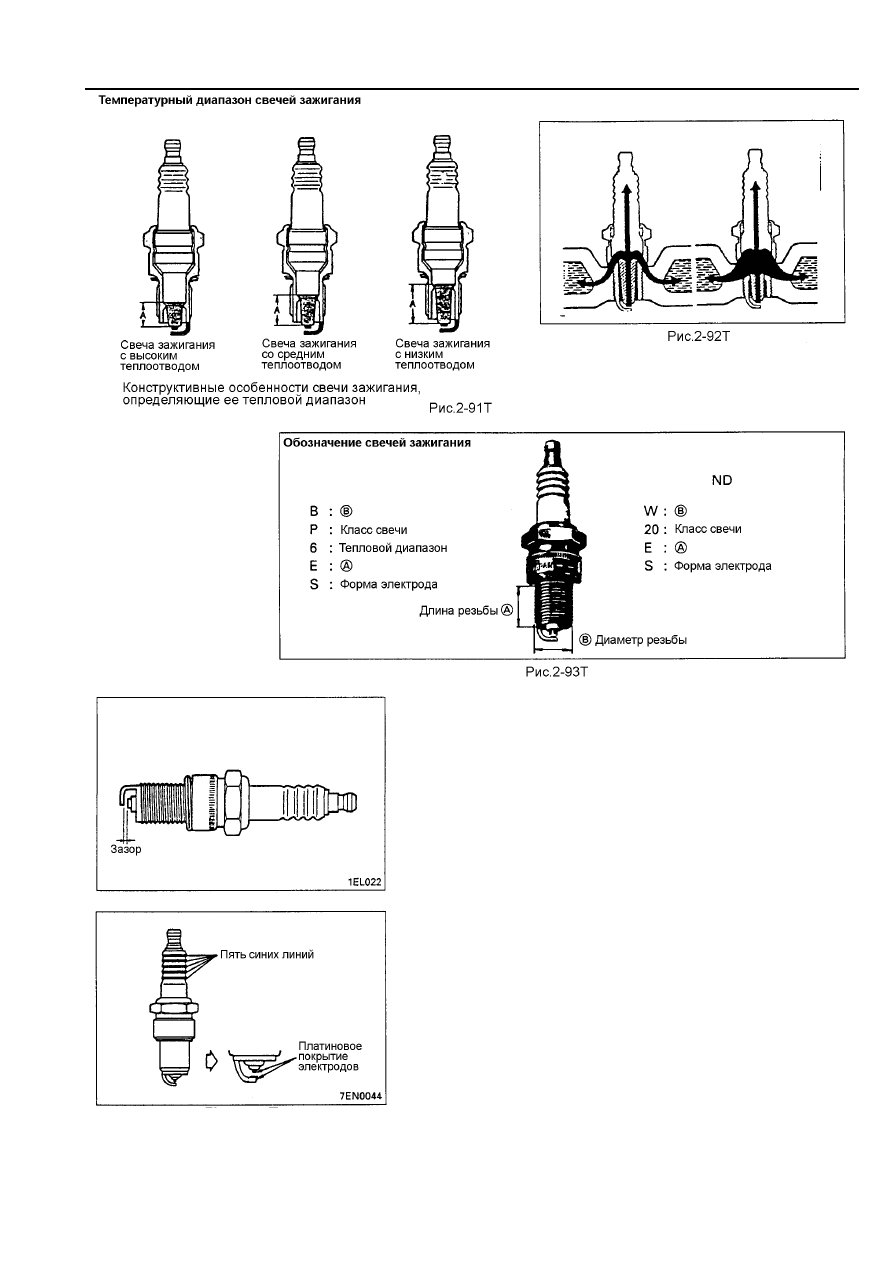

Рис.2-90Т
 53





ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ



Рис.2-94Т

Рис.2-95Т

ПРОВЕРКА
СВЕЧИ ЗАЖИГАНИЯ (кроме свечей с "платиновыми"
электродами)
(1)  Проверьте зазор между электродами и при необходимости

установите  его  в  соответствии  с  заданной  величиной
(кроме свечей с "платиновыми" электродами).

СВЕЧИ ЗАЖИГАНИЯ (свечи с "платиновыми"
электродами)
(1)  Проверьте  зазор  между  электродами.  Если  зазор

превышает заданный, замените свечу зажигания.

Номинальное значение: 1,0-1,1 мм
Предельное значение: 1,3 мм

ВНИМАНИЕ

(1)  У  свечей  с  "платиновыми"  электродами  регулировка

зазора между электродами не производится.

(2)  При  очистке  свечей  с  "платиновыми"  электродами

может  быть  повреждено  платиновое  покрытие.
Следовательно,  если  возникает  необходимость  в
очистке

от

нагара

свечей

с

"платиновыми"

электродами, используйте специальное оборудование
в  течение  времени  до 20 с,  чтобы  не  повредить
электроды. Никогда не применяйте для очистки таких
свечей проволочную щётку и т.п. средства.

 54



«Горячая»
свеча

«Холодная»

свеча

NGK
