ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА
ВЕНТИЛЯЦИИ <АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР>

Поиск неисправностей /



Технические

операции на автомобиле

55-56

№ вывода

Проверяемый узел

Условие проверки

Нормальное состояние

Установите в положение рециркуляция
(Выключите через 40 секунд работы)

0,5 В

23

Электродвигатель (-) привода
заслонки рециркуляция / вентиляция

Установите в положение вентиляция
(Выключите через 40 секунд работы)

10 В

Установите в положение В ОБЛАСТЬ
ГОЛОВЫ (Выключите через 40 секунд
работы)

0,5 В

24

Электродвигатель (-) привода
заслонки подачи воздуха

Установите в положение ОБОГРЕВ
ВЕТРОВОГО СТЕКЛА (Выключите через
40 секунд работы)

10 В

Установите температуру на 17°С и

установите в положение
МАКСИМАЛЬНОЕ ОХЛАЖДЕНИЕ
(Выключите через 40 секунд работы)

0,5 В

25

Электродвигатель (+) привода
заслонки смешения потоков воздуха

Установите температуру на 32°С и

установите в положение
МАКСИМАЛЬНОЕ ОТОПЛЕНИЕ
(Выключите через 40 секунд работы)

10 В

Установите в положение рециркуляция
(Выключите через 40 секунд работы)

10 В

26

Электродвигатель (+) привода
заслонки рециркуляция / вентиляция

Установите в положение вентиляция
(Выключите через 40 секунд работы)

0,5 В

27

«Масса»

Всегда

Цепь замкнута

28

Подача питания на электронный блок
управления кондиционером

Когда замок зажигания находится в
положении ON (Вкл.)

Напряжение бортсети

29

«Масса» ILL (реостат)

Всегда

Цепь замкнута

30

Подача питания ILL

Когда замок зажигания находится в
положении ON (Вкл.)

Напряжение бортсети

Когда заслонка смешения потоков
воздуха находится в положении
МАКСИМАЛЬНОЕ ОХЛАЖДЕНИЕ

0 В

33

Сигнал на выходе электронного блока
управления двигателем

Когда заслонка смешения потоков
воздуха находится в положении
МАКСИМАЛЬНОЕ ОТОПЛЕНИЕ

Напряжение бортсети

Когда кондиционер выключен

0 В

34

Сигнал на выходе кондиционера

Когда кондиционер включен

Напряжение бортсети

35

«Масса»

Всегда

Цепь замкнута

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ

Процедуры обслуживания такие же, как и для кондиционера



с ручным управлением (См. стр. 55-7).

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА
ВЕНТИЛЯЦИИ <АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР> -

Панель управления кондиционером и
электронный блок управления в



сборе

55-57

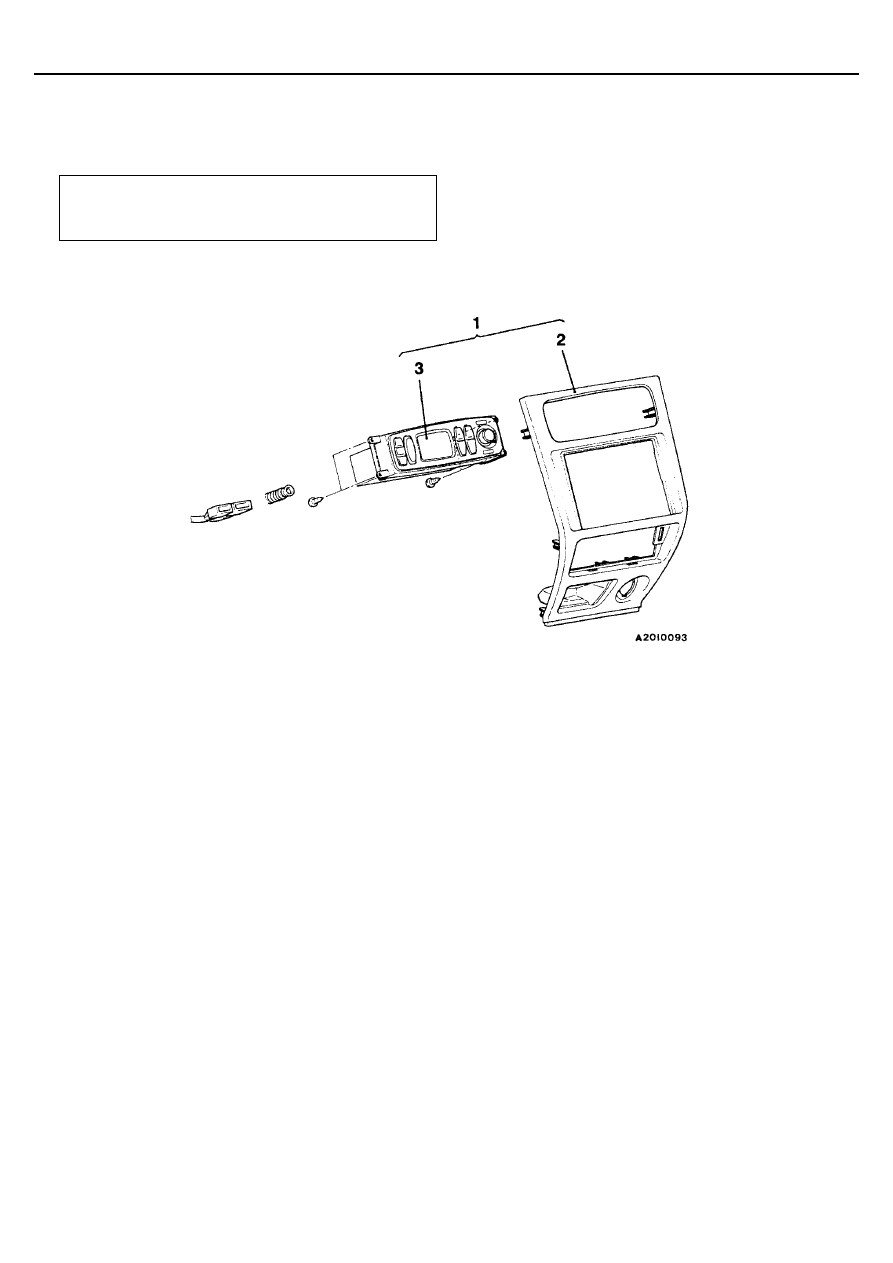

ПАНЕЛЬ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ И ЭЛЕКТРОННЫЙ БЛОК
УПРАВЛЕНИЯ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции
•

Снятие и установка панели напольной консоли (См.

Главу 52А – Ящик напольной консоли).

Последовательность снятия
1. Панель центральной консоли и панель

управления кондиционером в сборе

2. Панель центральной консоли
3. Панель управления кондиционером и

электронный блок управления в сборе

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА
ВЕНТИЛЯЦИИ <АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР> -

Электродвигатели привода заслонок
в сборе и силовой транзистор

55-58

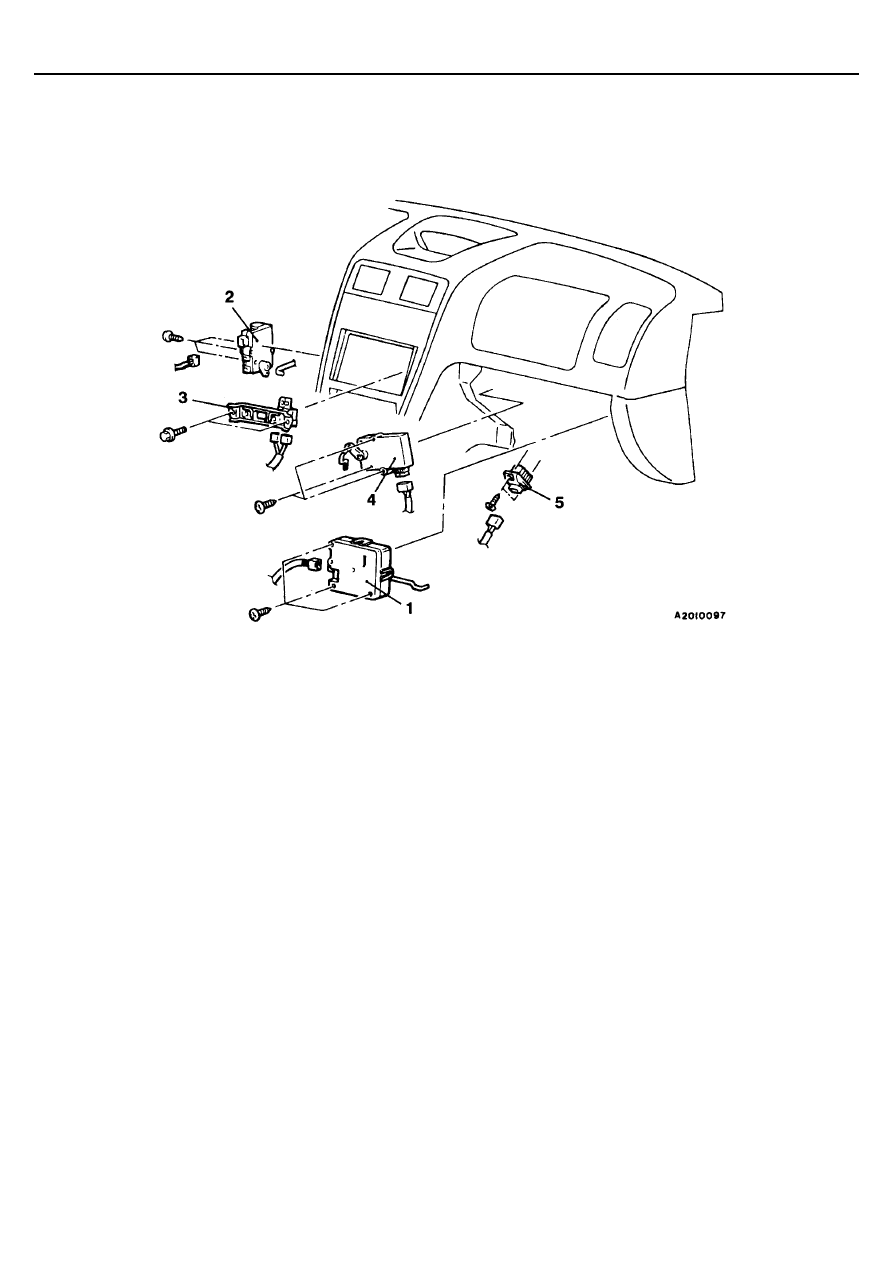

ЭЛЕКТРОДВИГАТЕЛИ ПРИВОДА ЗАСЛОНОК В СБОРЕ И СИЛОВОЙ
ТРАНЗИСТОР

СНЯТИЕ И УСТАНОВКА

Последовательность снятия деталей
электродвигателя привода заслонки
рециркуляция / вентиляция в сборе
!  Вещевой ящик (См. Главу 52А – Панель

приборов).

1. Электродвигатель привода заслонки

рециркуляция / вентиляция в сборе

Последовательность снятия деталей
электродвигателя привода заслонки
подачи воздуха в сборе
!  Нижняя крышка (См. Главу 52А – Панель

приборов).

2. Электродвигатель привода заслонки подачи

воздуха в сборе

Последовательность снятия деталей электродвигателя
привода заслонки смешения потоков воздуха в сборе
!  Вещевой ящик, боковая крышка, рама вещевого ящика,

магнитола, магнитофон (См. Главу 52А - Панель
приборов).

!  Нижняя крышка (См. стр. 55-33).

3. Кронштейн реле управления в сборе
4. Электродвигатель привода заслонки смешения потоков

воздуха

Последовательность снятия силового транзистора
!  Вещевой ящик (См. Главу 52А – Панель приборов).
!  Нижняя крышка (См. стр. 55-33).

5. Силовой транзистор

ПРОВЕРКА

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА ЗАСЛОНКИ
РЕЦИРКУЛЯЦИЯ / ВЕНТИЛЯЦИЯ В СБОРЕ

Последовательность проведения проверки, см. на стр. 55-24 для
отопителя и кондиционера ручным управлением.

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА
ВЕНТИЛЯЦИИ <АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР> -

Электродвигатели привода заслонок
в сборе и силовой транзистор

55-59

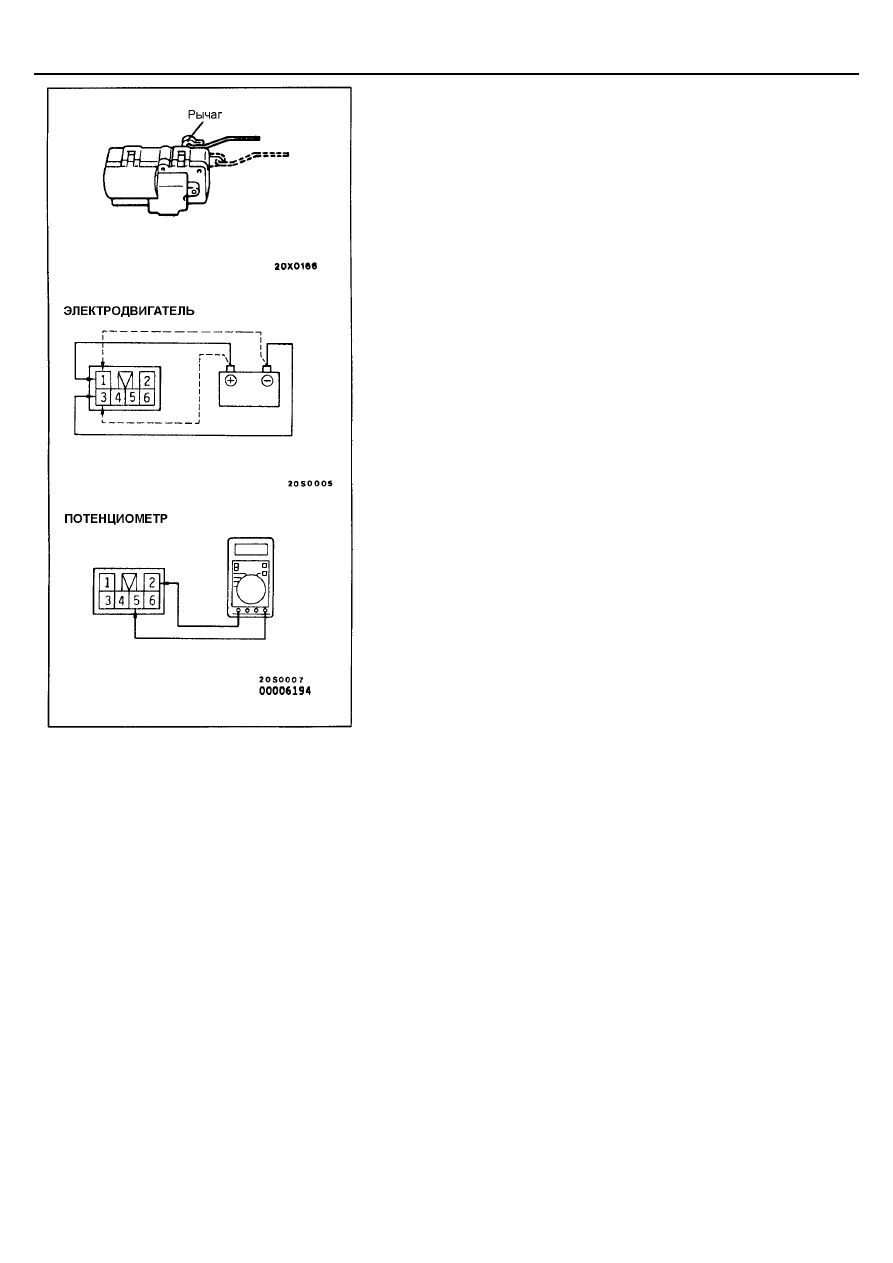

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА ЗАСЛОНКИ
СМЕШЕНИЯ ВОЗДУХА В СБОРЕ

Электродвигатель

Проверьте, что рычаг перемещается при подаче напряжения
аккумуляторной батареи на выводы 1 и 3 разъема электродвигателя в
сборе. Также проверьте, что рычаг перемещается в обратном направлении
при изменении полярности.

Внимание:
1.

Отключайте напряжение, когда заслонка находится в положении
МАКСИМАЛЬНОЕ ОТОПЛЕНИЕ или МАКСИМАЛЬНОЕ
ОХЛАЖДЕНИЕ.

2.

Отключайте напряжение, если заслонка не перемещается при
подаче напряжения.

Потенциометр

Подсоедините тестер для электрических цепей к выводам 2 и 5 разъема
электродвигателя в сборе и проверьте что сопротивление постепенно
изменяется при перемещении заслонки из положения МАКСИМАЛЬНОЕ
ОТОПЛЕНИЕ в положение МАКСИМАЛЬНОЕ ОХЛАЖДЕНИЕ.
Номинальные значения:

Положение МАКСИМАЛЬНОЕ ОТОПЛЕНИЕ: Примерно 4,8 кОм
Положение МАКСИМАЛЬНОЕ ОХЛАЖДЕНИЕ: Примерно 0,2 кОм
