РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА -

Педаль тормоза

35A-15

ПЕДАЛЬ ТОРМОЗА

СНЯТИЕ И УСТАНОВКА

Заключительная операция
Регулировка педали тормоза (См. стр. 35А-6).

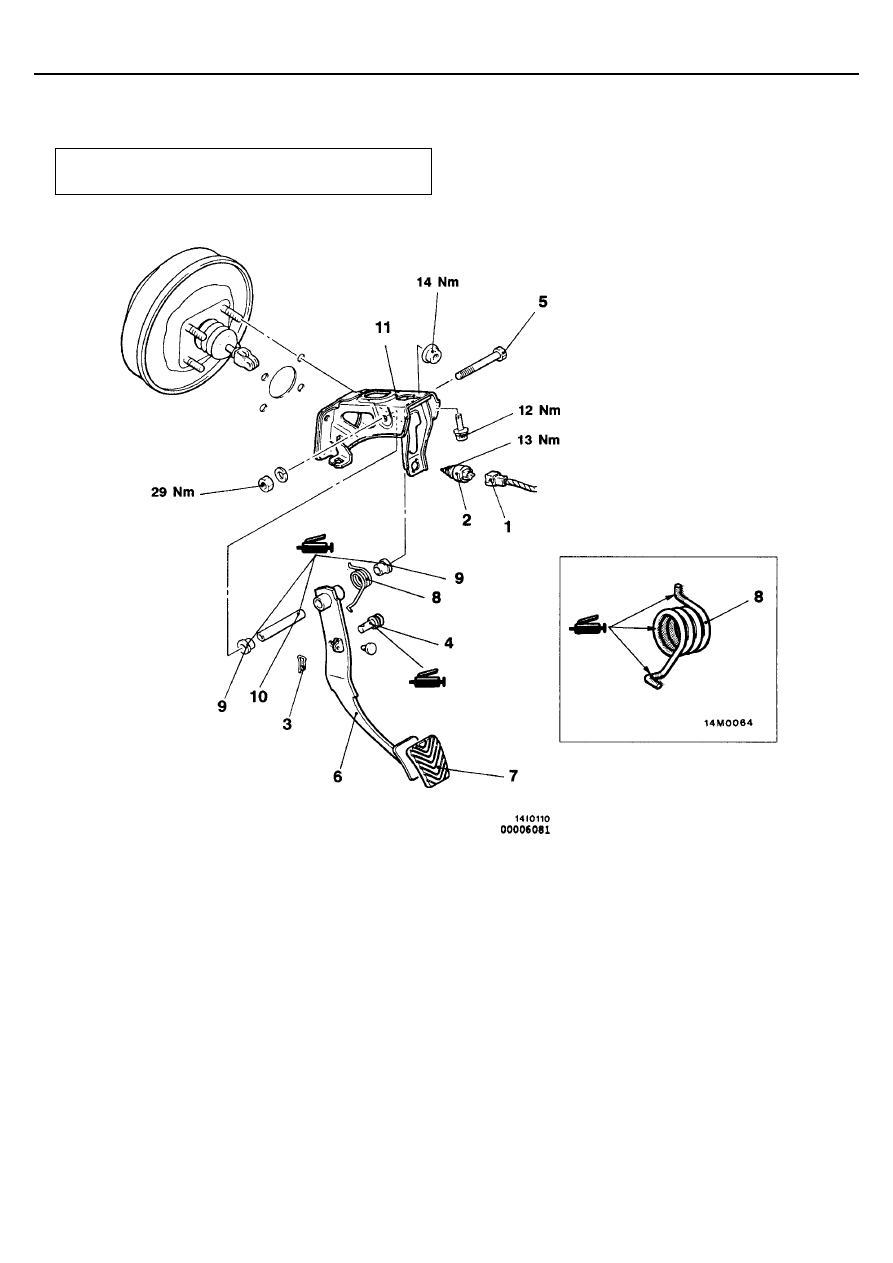

Последовательность снятия
1. Разъем выключателя стоп-сигналов
2. Выключатель стоп-сигналов
3. Пружинный шплинт
4. Штифт
5. Болт оси педали тормоза
6. Педаль тормоза

7. Накладка педали тормоза
8. Возвратная пружина педали тормоза
9. Втулка
10. Гильза
11. Кронштейн крепления педали тормоза

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА -

Главный тормозной цилиндр и
вакуумный усилитель тормозов

35A-16

ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР И ВАКУУМНЫЙ УСИЛИТЕЛЬ
ТОРМОЗОВ

СНЯТИЕ И УСТАНОВКА

Предварительная операция
Слив тормозной жидкости

Заключительные операции
•

Заливка тормозной жидкости

•

Прокачка гидропривода тормозной системы
(См. стр. 35А-10).

•

Регулировка педали тормоза (См. стр. 35А-6).

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА -

Главный тормозной цилиндр и
вакуумный усилитель тормозов

35A-17

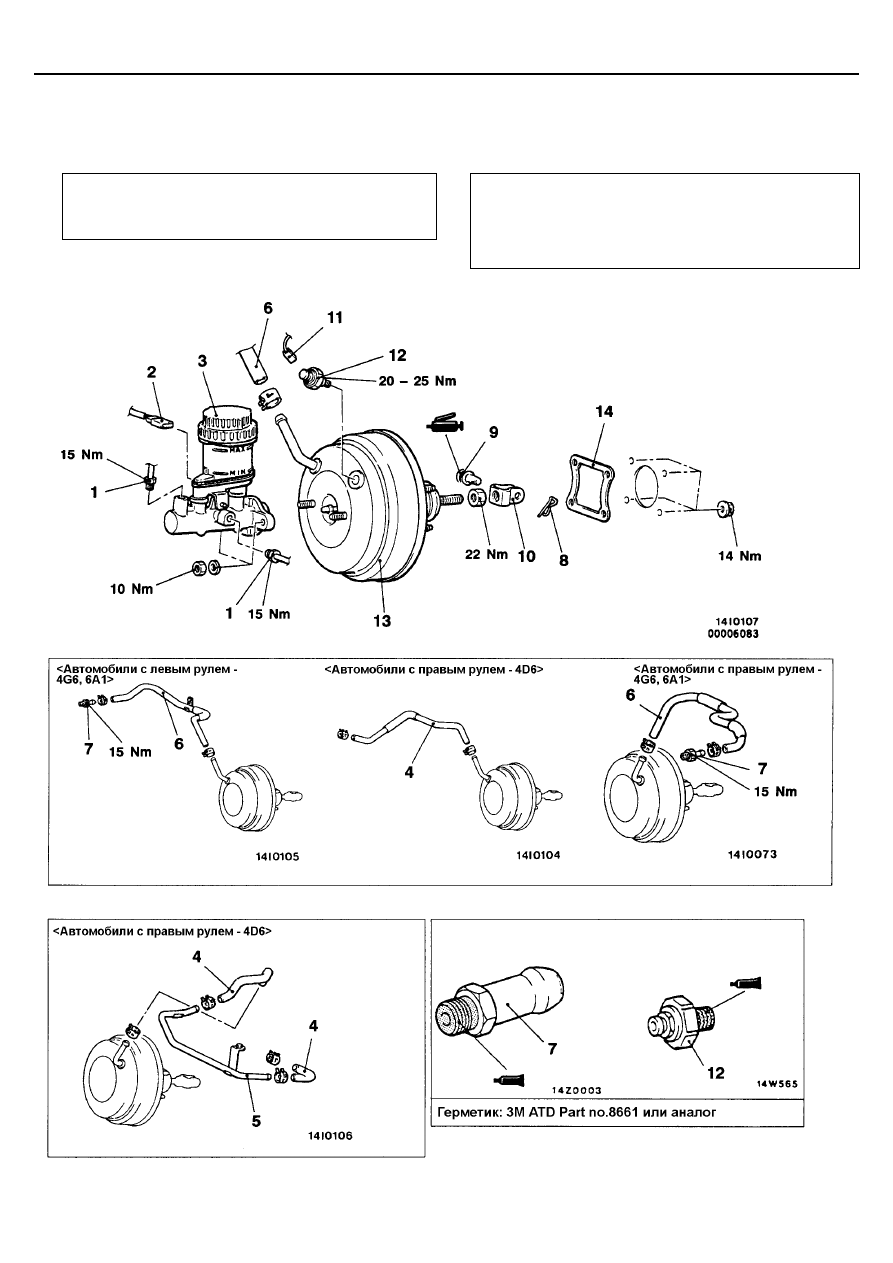

Последовательность снятия
1. Наконечник тормозной трубки
2. Разъем датчика уровня тормозной

жидкости

3. Главный тормозной цилиндр в сборе
•   Проверка и регулировка длины

выступающей части штока толкателя

4. Вакуумный шланг <4D6>
5. Вакуумная трубка <4D6>
6. Вакуумный шланг (со встроенным

обратным клапаном)

7. Штуцер
8. Пружинный шплинт
9. Штифт в сборе
10. Серьга
11. Разъем датчика разрежения в вакуумном

усилителе тормозов <4D6>

12. Датчик разрежения в вакуумном усилителе

тормозов <4D6>

13. Вакуумный усилитель тормозов
14. Уплотнитель

УСТАНОВКА

 СОЕДИНЕНИЕ ВАКУУМНОГО ШЛАНГА

Вставляйте шланг до упора, пока шланг со стороны двигателя не коснется
края шестигранной части штуцера, и затем закрепите его хомутом.

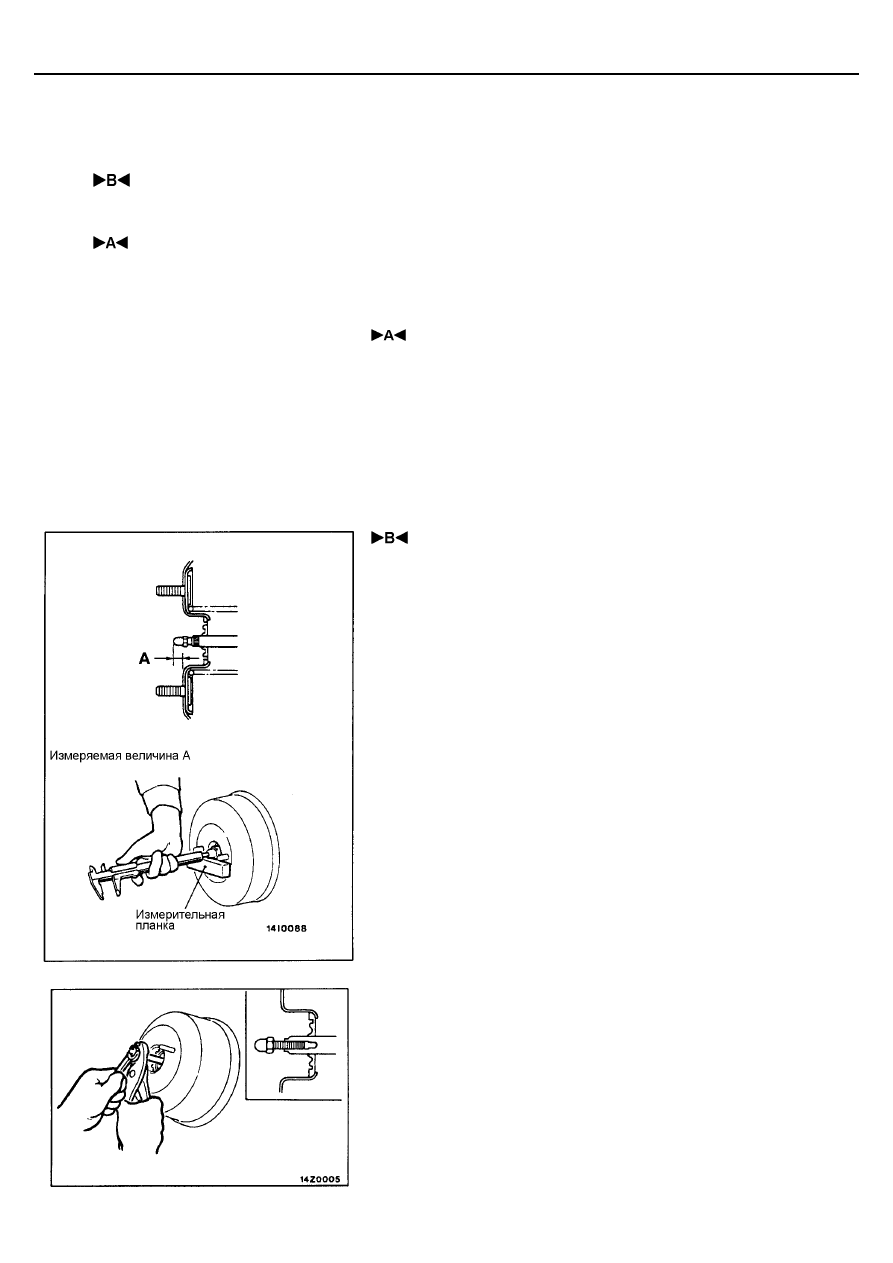

 ПРОВЕРКА И РЕГУЛИРОВКА ДЛИНЫ

ВЫСТУПАЮЩЕЙ ЧАСТИ ШТОКА ТОЛКАТЕЛЯ

1.

Измеряемая величина А
Номинальная величина: 9,65 - 9,90 мм

2.

Если длина выступающей части штока толкателя не соответствует
номинальному значению, отрегулируйте ее, вращая наконечник штока
толкателя.

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА -

Главный тормозной цилиндр и
вакуумный усилитель тормозов

35A-18

ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР
РАЗБОРКА И СБОРКА

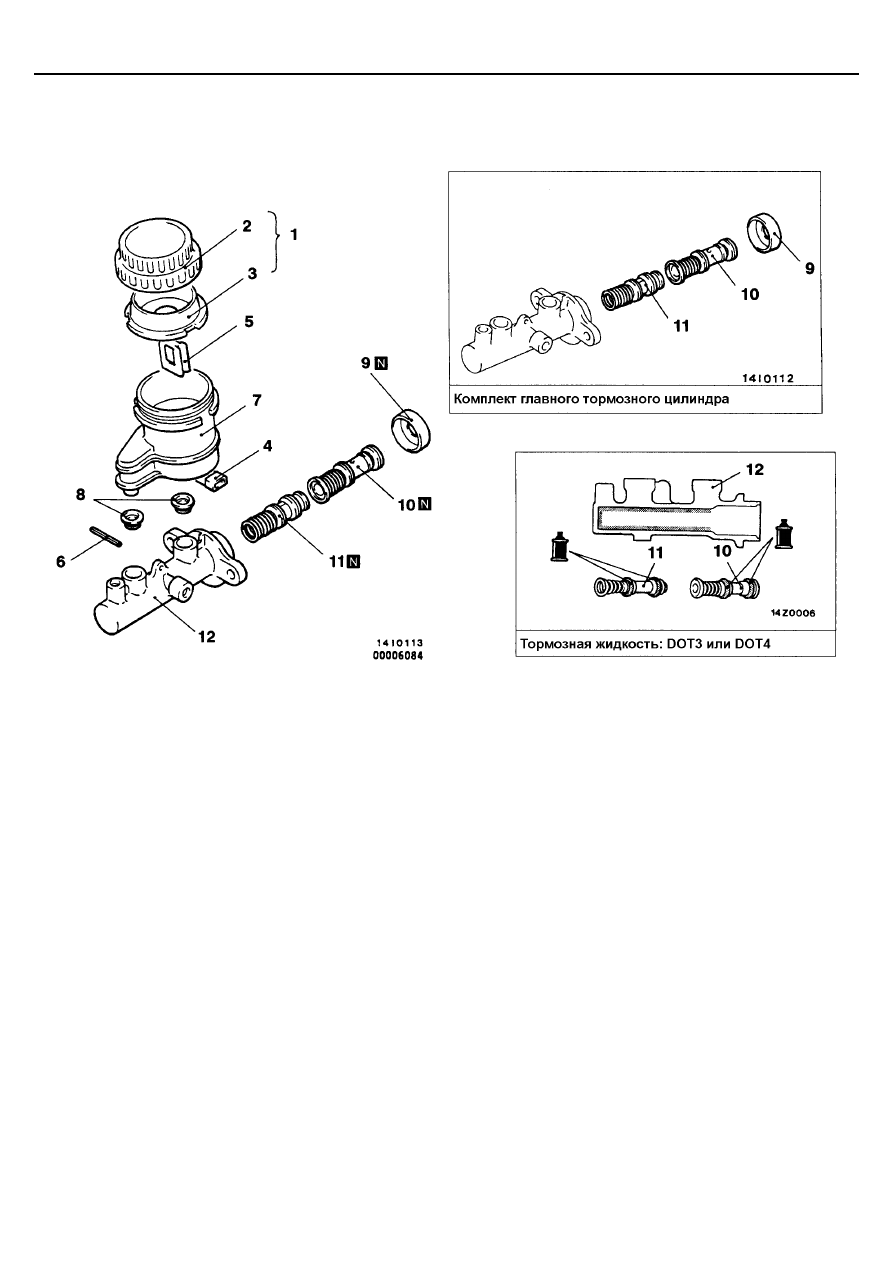

Последовательность разборки
1. Крышка бачка в сборе
2. Крышка бачка
3. Диафрагма
4. Датчик уровня тормозной жидкости
5. Поплавок
6. Разрезной штифт

7. Бачок главного тормозного цилиндра
8. Уплотнитель бачка
9. Держатель поршня
10. Первичный поршень в сборе
11. Вторичный поршень в сборе
12. Корпус главного тормозного цилиндра
