СИСТЕМА ВПУСКА И ВЫПУСКА

 - Выпускной коллектор

15-13

ВЫПУСКНОЙ КОЛЛЕКТОР

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции
•

Снятие и установка приемной трубы системы выпуска

(См. стр. 15 – 22)

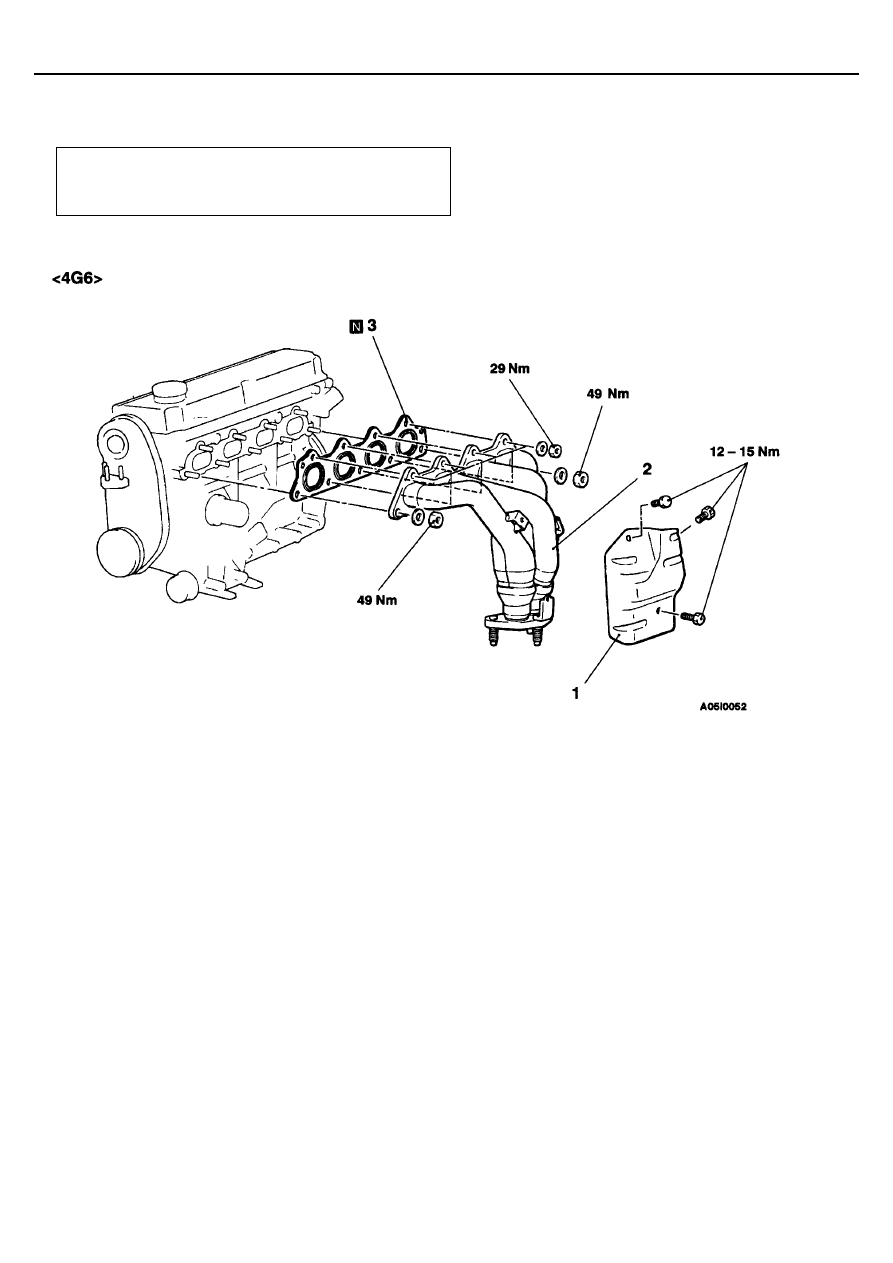

Последовательность снятия
1. Кожух выпускного коллектора
2. Выпускной коллектор
3. Прокладка выпускного коллектора

СИСТЕМА ВПУСКА И ВЫПУСКА

 - Выпускной коллектор

15-14

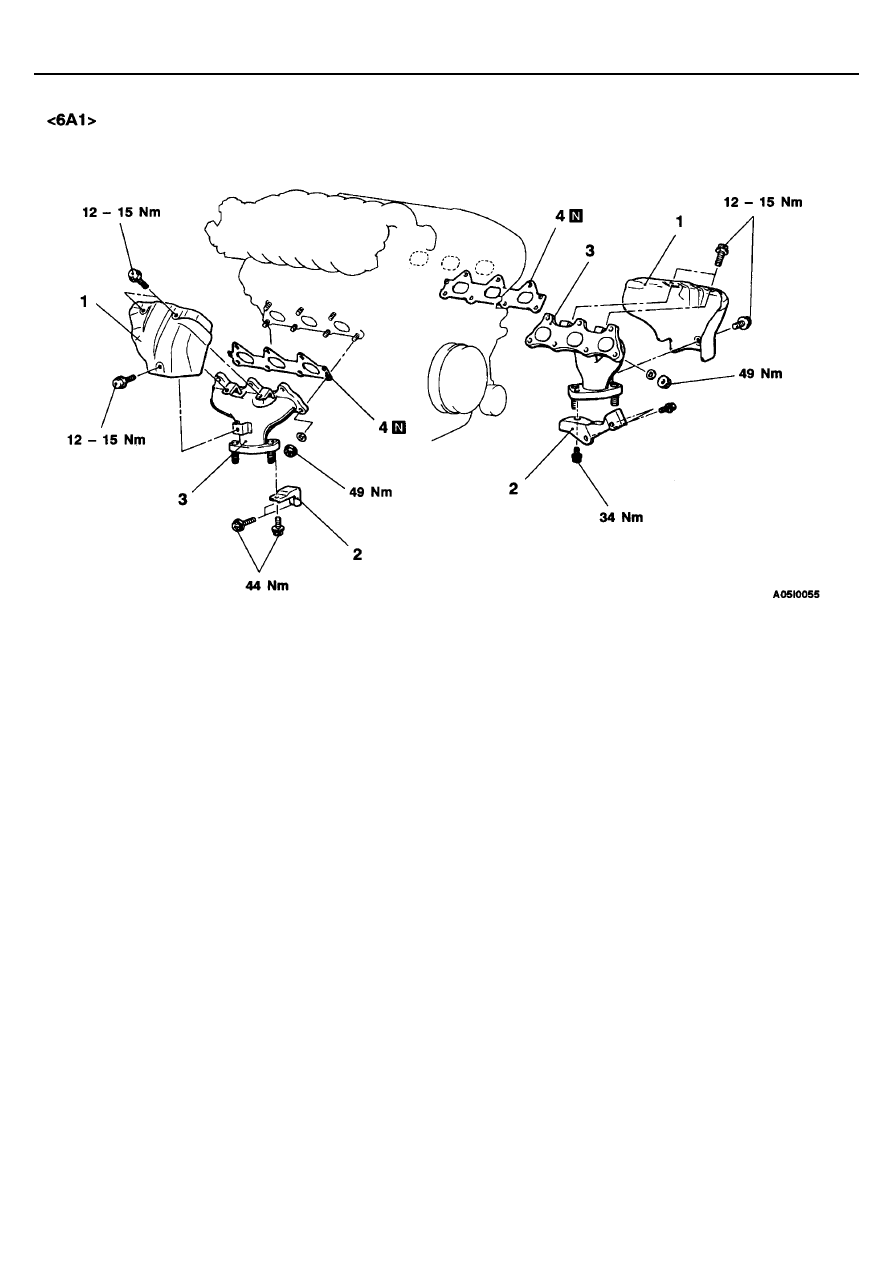

Последовательность снятия
1. Кожух теплозащитный выпускного коллектора
2. Опора выпускного коллектора
3. Выпускной коллектор
4. Прокладка выпускного коллектора

СИСТЕМА ВПУСКА И ВЫПУСКА

 - Выпускной коллектор

15-15

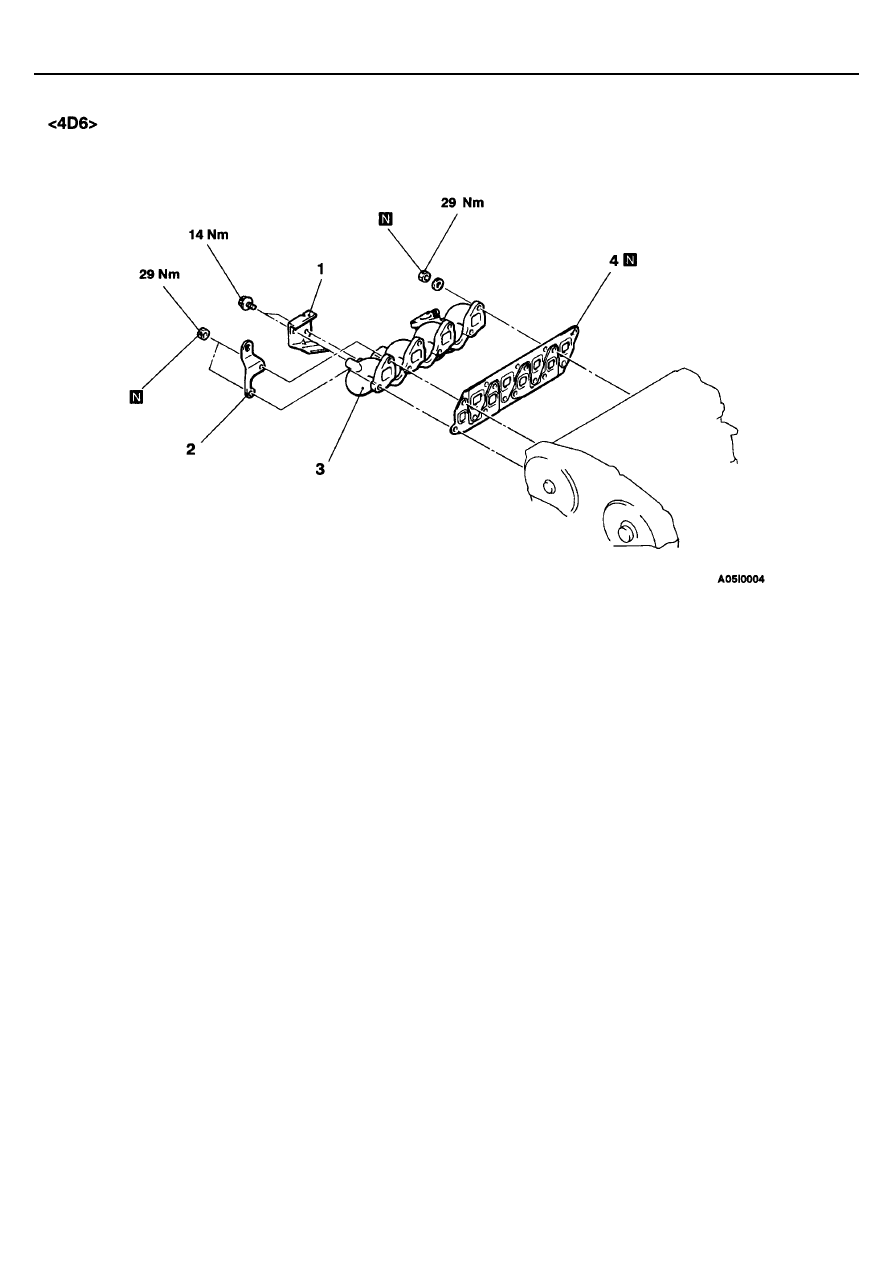

Последовательность снятия
1. Кожух теплозащитный выпускного коллектора

передний

2. Кронштейна крепления двигателя
3. Выпускной коллектор
!  Турбокомпрессор (См. стр. 15 – 16)

4. Прокладка впускного и выпускного коллектора

ПРОВЕРКА

ПРОВЕРКА ВЫПУСКНОГО КОЛЛЕКТОРА

1.

Проверьте отсутствие повреждений и трещин на всех деталях.

2.

При помощи поверочной линейки измерьте неплоскостность
привалочной плоскости головки цилиндров.
Номинальное значение: 0,15 мм или менее
Предельно допустимое значение: 0,20 мм

СИСТЕМА ВПУСКА И ВЫПУСКА

 - Турбокомпрессор

15-16

ТУРБОКОМПРЕССОР

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции
•

Слив и заливка охлаждающей жидкости двигателя

•

Слив и заливка моторного масла

•

Снятие и установка воздушного фильтра

•

Снятие и установка впускного коллектора (См. стр.

15 – 8)

•

Снятие и установка приемной трубы системы выпуска

и переднего теплозащитного кожуха
(См. стр. 15 – 15 , 23)

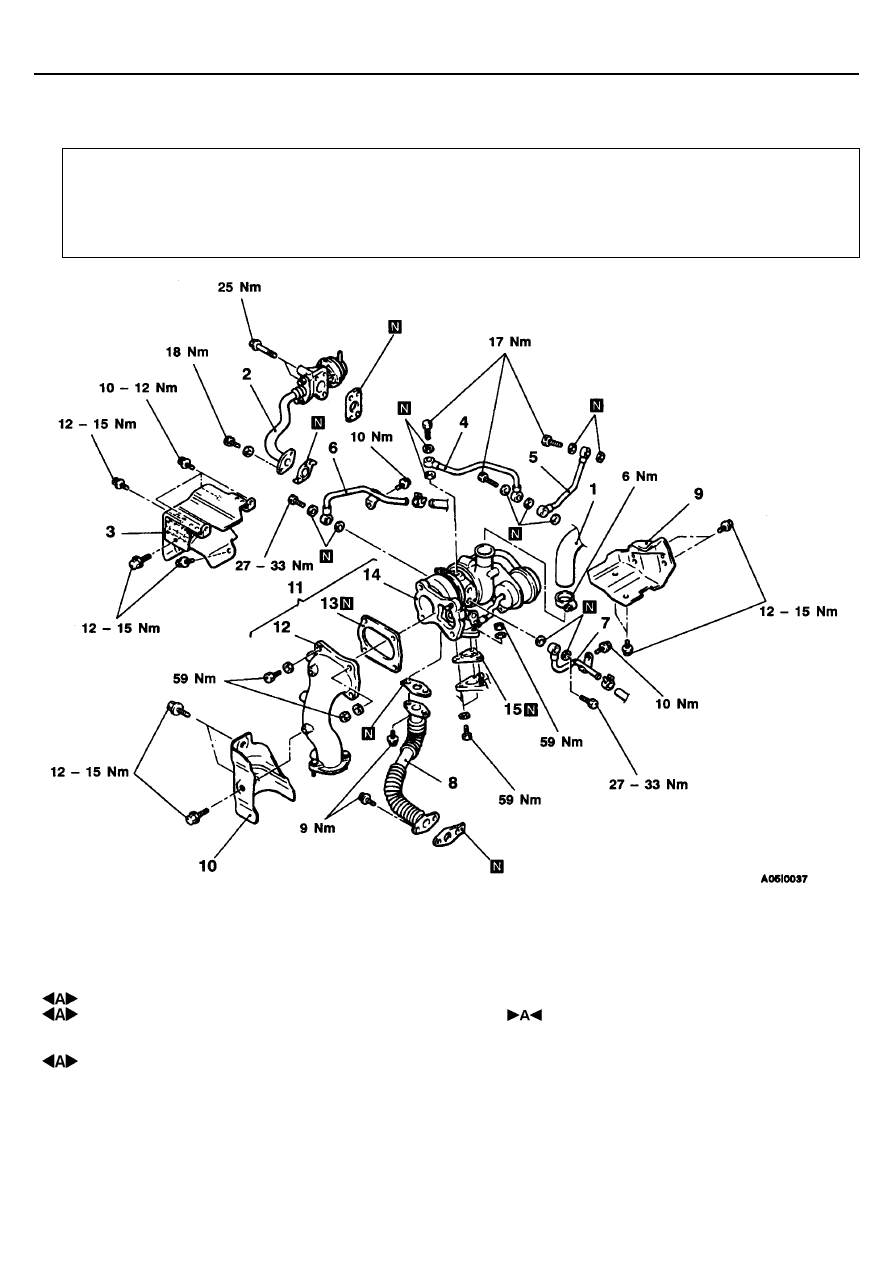

Последовательность снятия
1. Воздушный шланг А
2. Клапан рециркуляции ОГ и трубка (ЕGR) в

сборе

3. Кожух теплозащитный турбокомпрессора
4. Маслоподводящая трубка в сборе А
5. Маслоподводящая трубка в сборе В
6. Трубка системы охлаждения А
7. Трубка системы охлаждения  В
8. Маслоотводящая трубка

9. Кожух теплозащитный задний
10. Теплозащита выпускного патрубка
11. Турбокомпрессор в сборе
12. Выпускной патрубок в сборе
13. Прокладка выпускного патрубка
14. Турбокомпрессор
15. Прокладка турбокомпрессора
