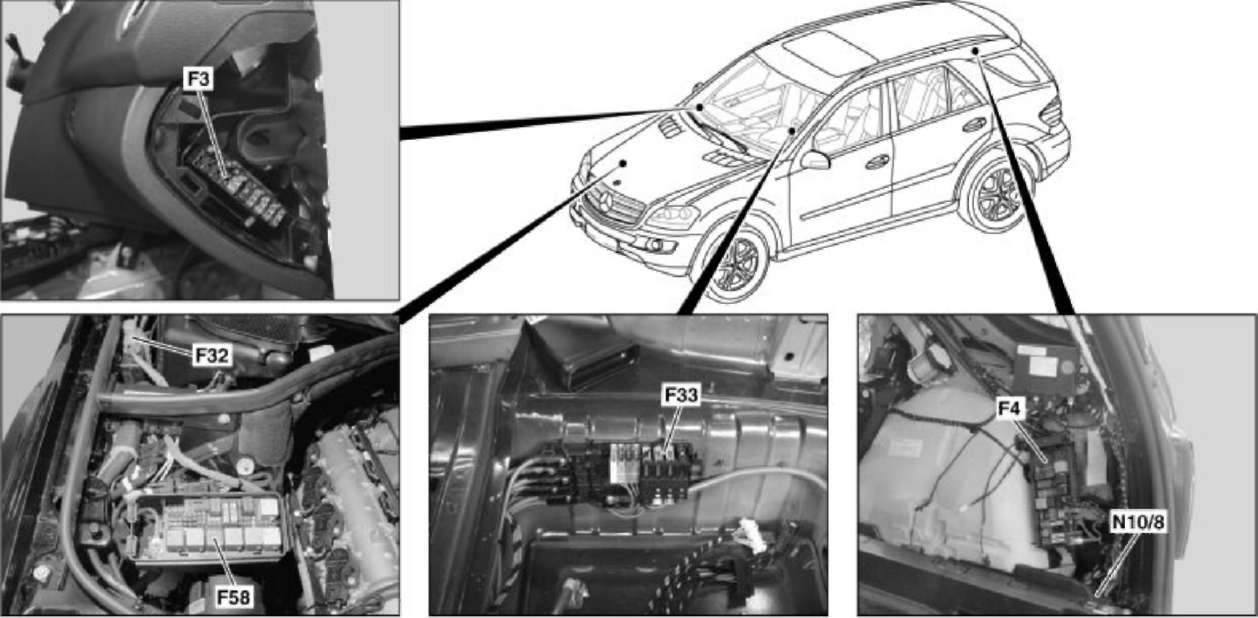

Концепция предохранителей
Электропитание потребителей осуществляется через блок
предварительных предохранителей F33 (рядом с аккумуляторной
батареей) и далее через блоки предохранителей в панели приборов (F3)
и в багажном отделении сзади справа (F4), через блок предварительных
предохранителей в моторном отсеке (F32) и блок реле и
предохранителей в моторном отсеке (F58)
* Блок предохранителей в панели приборов справа (закрыт
пластмассовой крышкой); все предохранители с 10 по 18, к выходу а/м
на рынок защищают клемму 30.
* Блок реле и предохранителей в багажном отделении (F4)
* Блок предварительных предохранителей (F32) в моторном отсеке может
включать в себя до пяти предварительных предохранителей (исполнение
с предварительными предохранителями, которые прикручиваются).
* Блок предварительных предохранителей (F33) содержит ножевые
предохранители и предохранители, которые прикручиваются.
Указание: предохранители, которые прикручиваются, не могут
заменяться по отдельности.
* Блок реле и предохранителей в моторном отсеке (F58)
Листок с расположением реле и предохранителей находится в нише
запасного колеса под складным противооткатным башмаком.

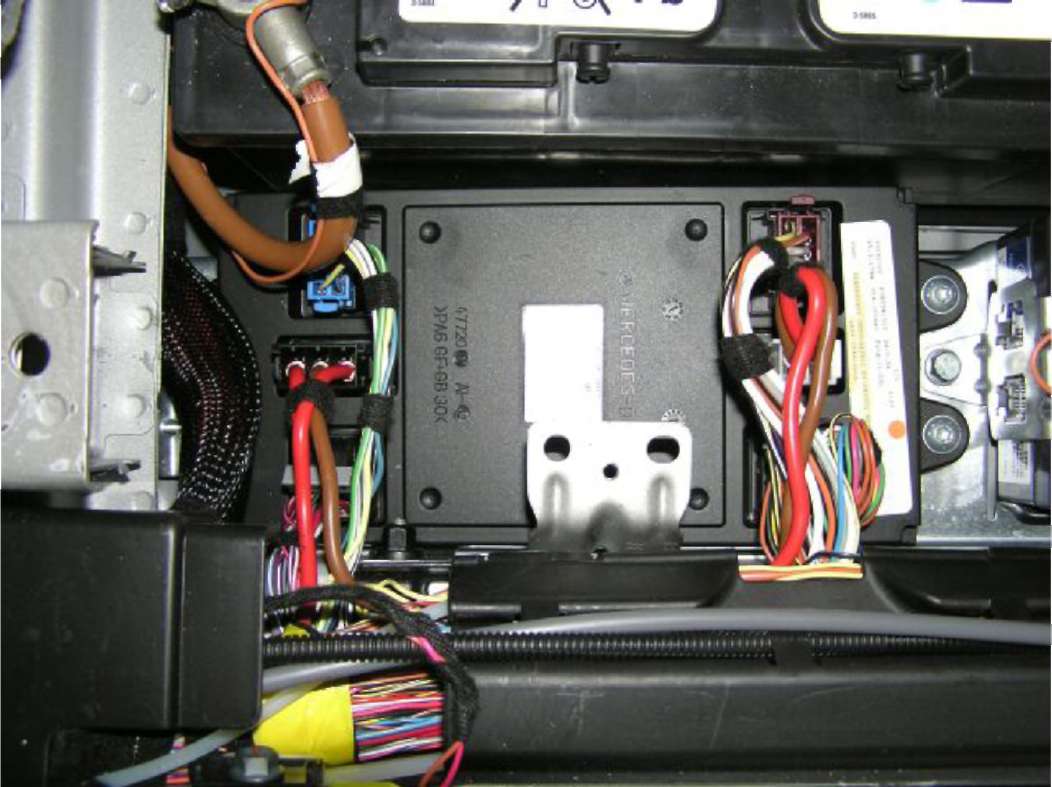

Модуль обработки сигналов и управления (SAM)
Передний и задний блоки управления SAM выполняют много различных
функций. Они не объединены с блоками реле и предохранителей в одну
деталь, а, как и другие блоки управления, устанавливаются отдельно.
Основные функции переднего SAM
(N10)
Управляет:
* Передним стеклоочистителем
* Головным освещением (Мастер света)
* Насосом стеклоомывателя спереди и сзади (двойной насос)
* Системой очистки фар
* Освещением пространства для ног
* Обогревом форсунок стеклоомывателя
* Обогревом передних сидений (с управлением по времени)
* Стеклоподъемниками задних дверей слева и справа
* Замком центральной блокировки задней левой двери
* Контроль и зарядка дополнительной батареи G1/7
* Считывание сигналов с датчиков и выключателей
* Диагностикой и кодированием

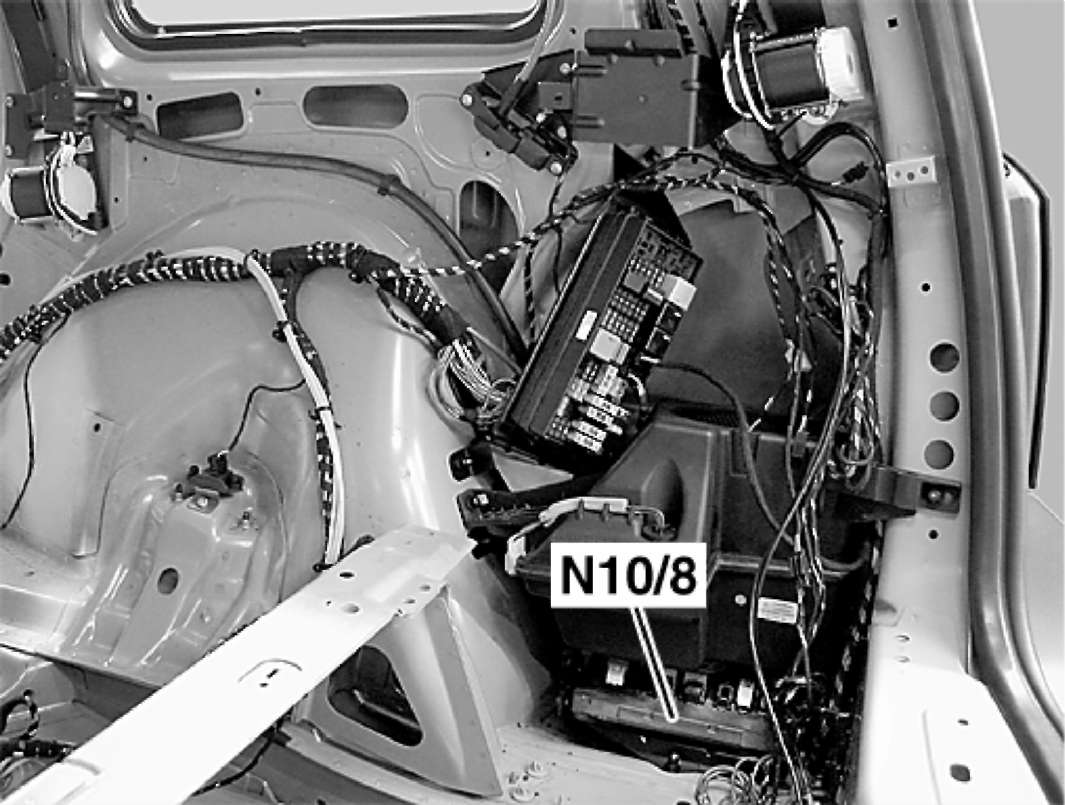

Основные функции заднего SAM
(N10/8)
Управляет:
* Обогревом заднего стекла
* Противоугонной сигнализацией
* Указателями поворота (Master)
* Замком центральной блокировки задней правой двери и лючком
бензобака (ZV Master)
* Замком центральной блокировки и дотяжкой двери багажного отделения
* Системой распознавания прицепного устройства
* Системой освещения прицепного устройства (ECE/USA)
* Электродвигателем стеклоочистителя заднего стекла
* Освещением заднего правого порога
* Освещением багажного отделения
* Диагностикой и кодированием
