TC001-18-01H

INTRODUCTION TO M-MDS
04 - Retrieving and Clearing DTCs






Activity 04- Page 8

Scroll down to
see the rest of
the screen.

Activity 04
(Continued)




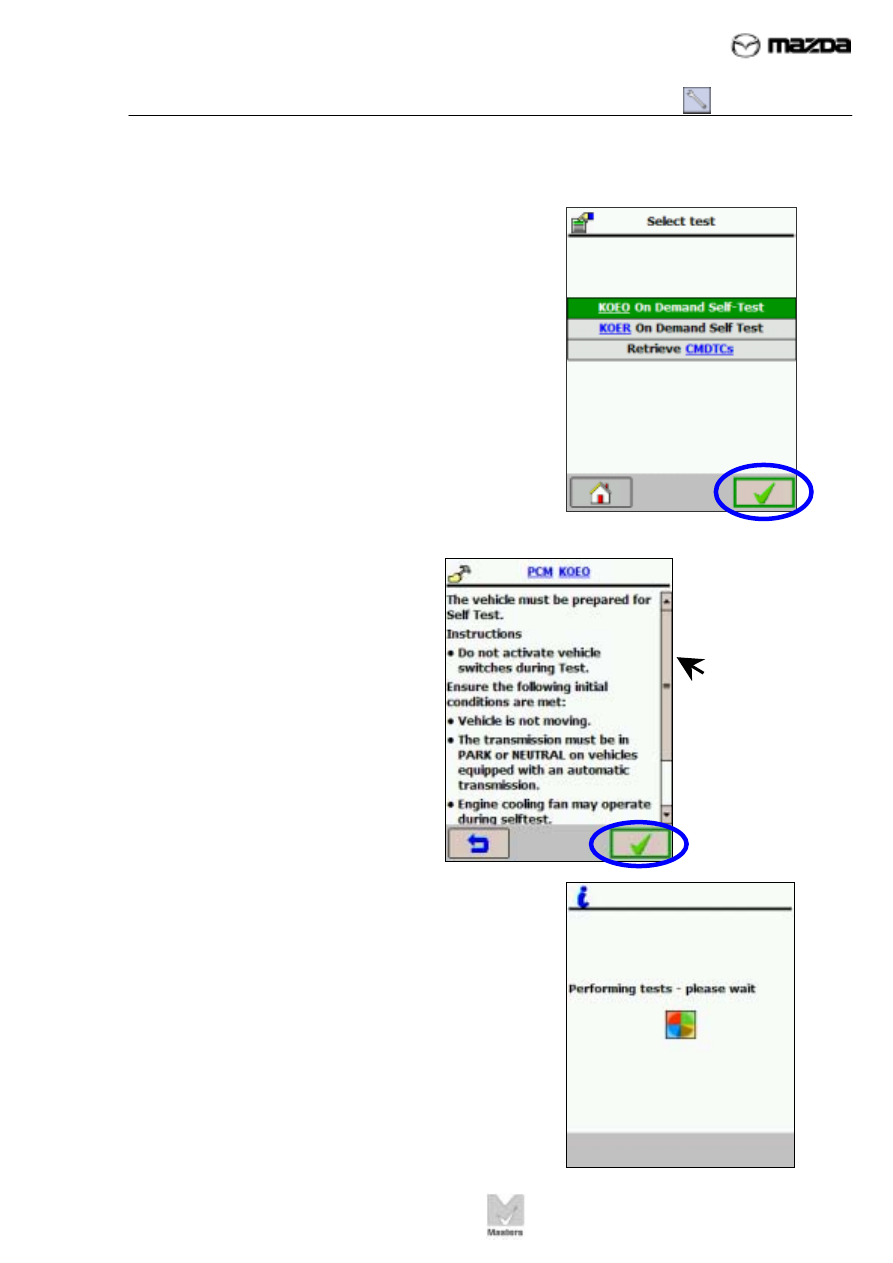

17. Tap

tick.


















18.  Follow the screen instructions

to prepare the vehicle, then
tap tick.















19.  This screen flashes on then off.













TC001-18-01H

INTRODUCTION TO M-MDS
04 - Retrieving and Clearing DTCs






Activity 04- Page 9

Scroll down to
see the rest of
the screen.

Activity 04
(Continued)

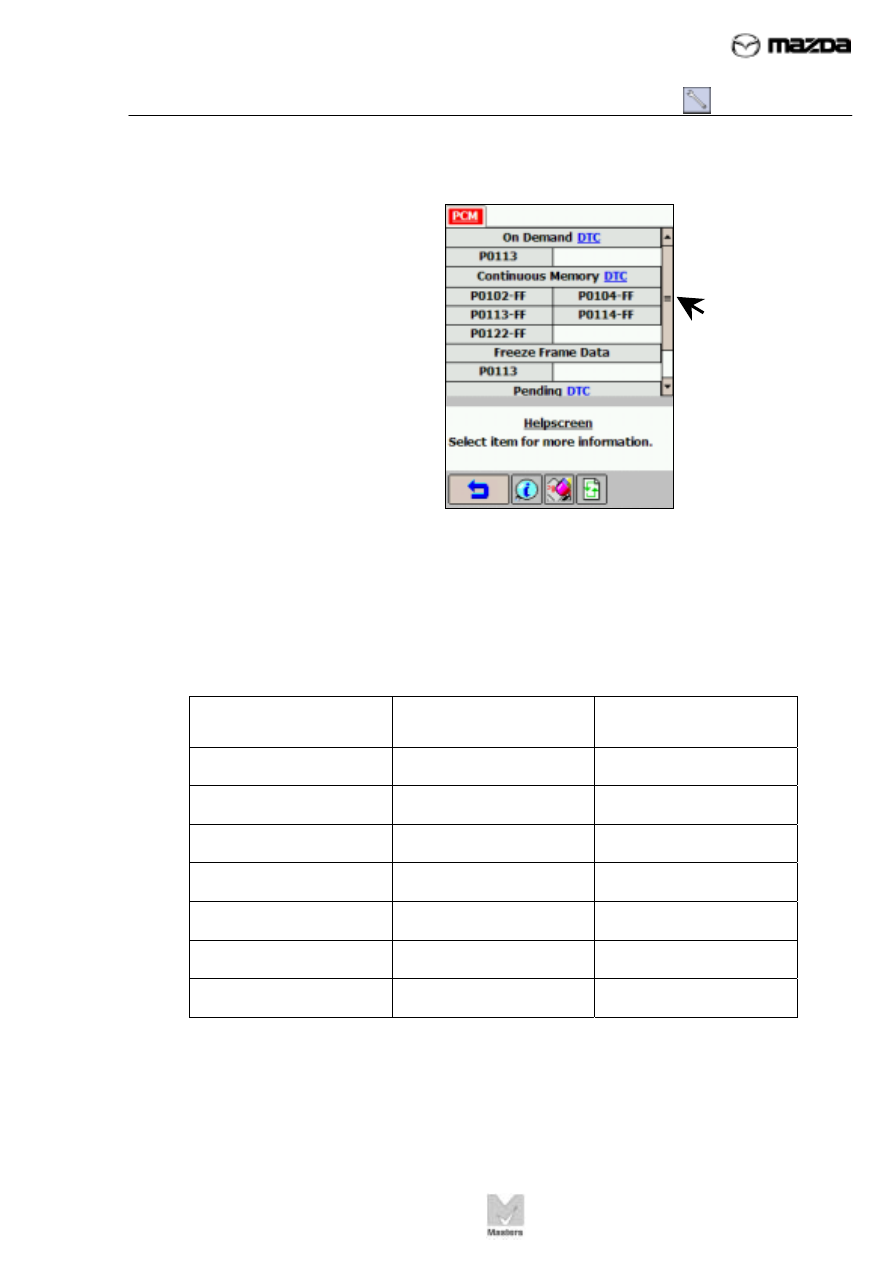

20.  The following screen lists On

Demand DTC(s), Continuous
Memory DTC(s), Freeze
Frame Data, and Pending
DTC(s).


















Write the DTCs displayed on your PDA.



On Demand DTC

Continuous Memory

DTC

Pending DTC



















































TC001-18-01H

INTRODUCTION TO M-MDS
04 - Retrieving and Clearing DTCs






Activity 04- Page 10

Activity 04
(Continued)



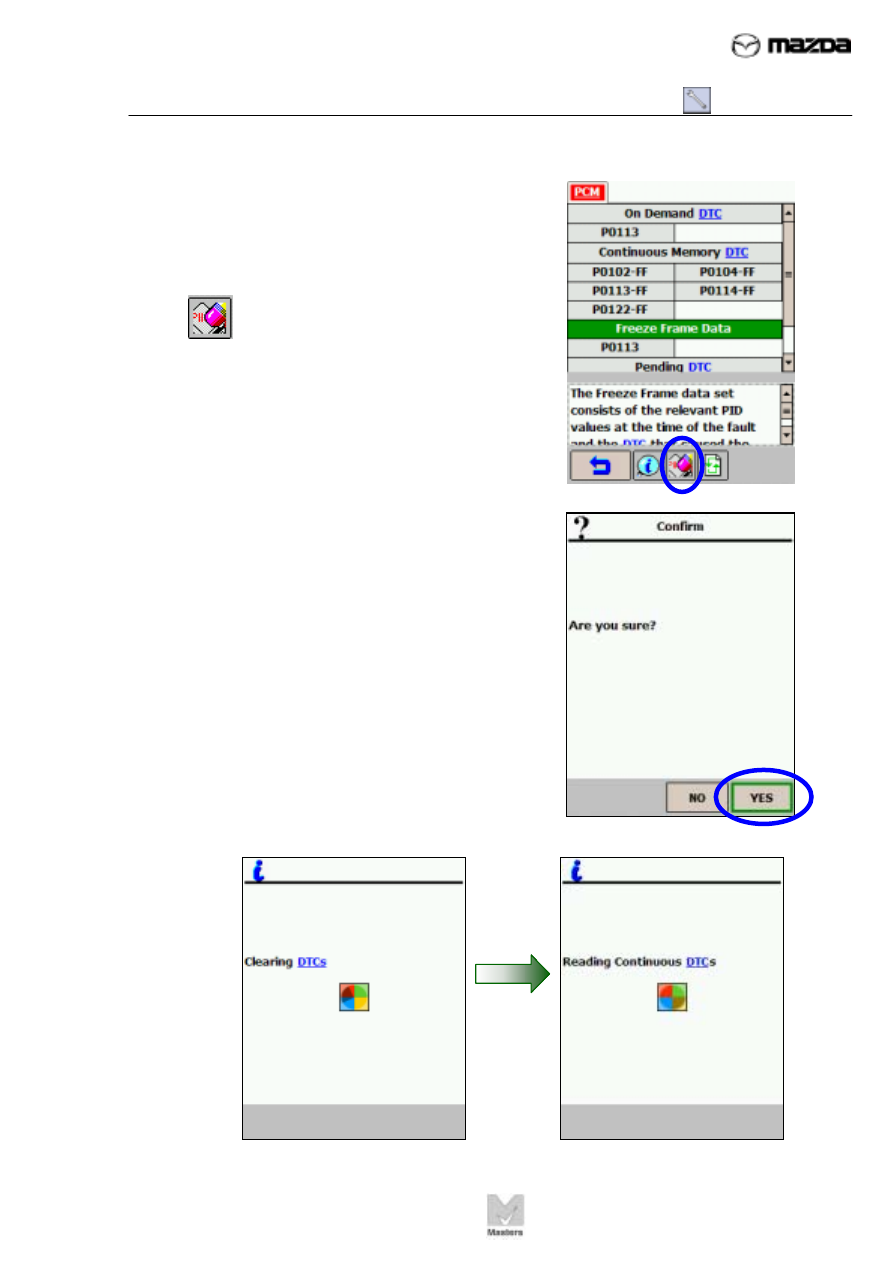

Clearing DTCs



21.  When you are finished reading the DTCs

currently listed, tap Erase to clear the DTCs.







Erase Button











22. Tap

YES to retrieve additional DTCs.


















23.  The next two screens flash on and off.
















TC001-18-01H

INTRODUCTION TO M-MDS
04 - Retrieving and Clearing DTCs






Activity 04- Page 11

Activity 04
(Continued)

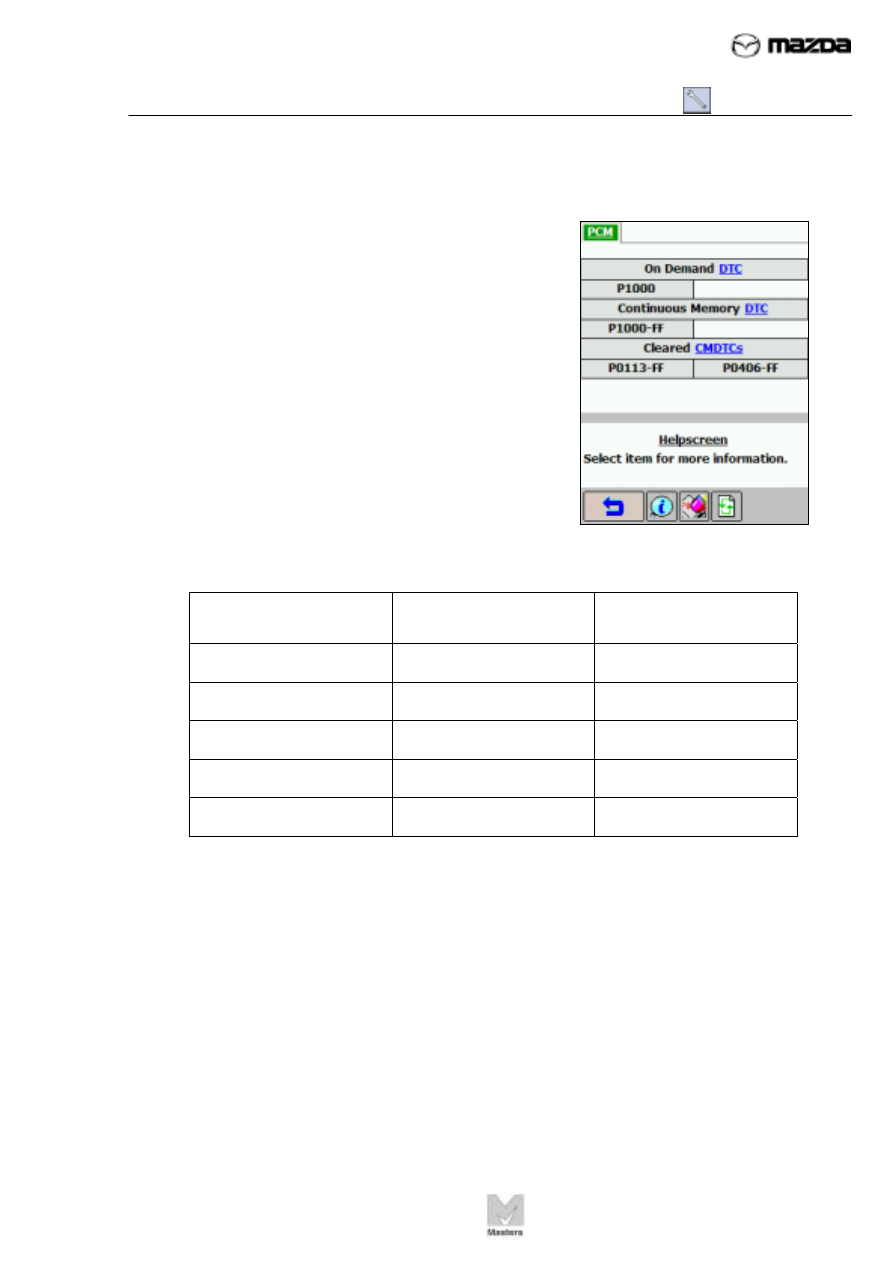

24.

The following screen lists additional DTCs.

















Write the DTCs displayed on your PDA.


On Demand DTC

Continuous Memory

DTC

Cleared CMDTCs
