CONTROL SYSTEM [L3 WITH TC]

01-40–37

01-40

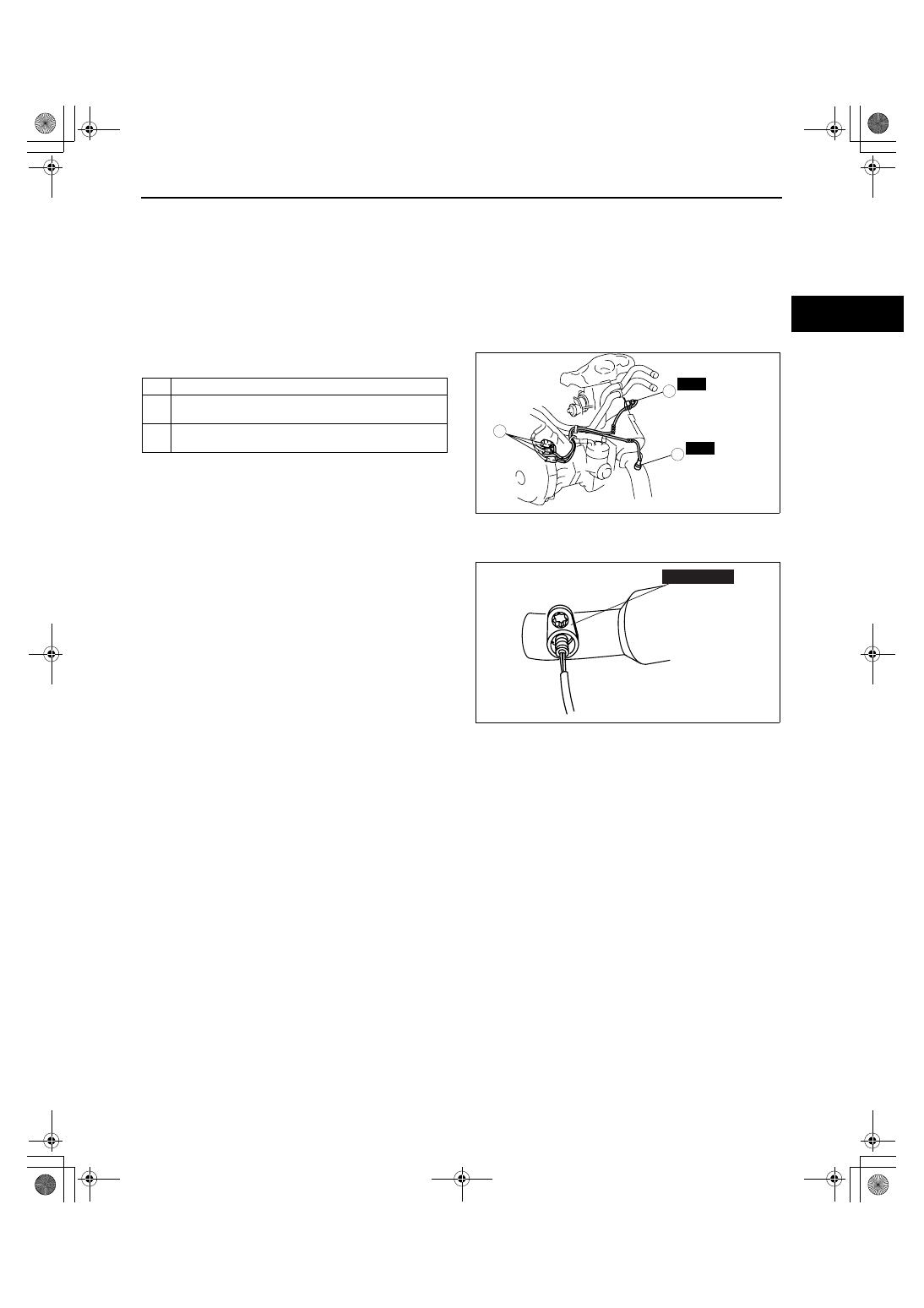

HEATED OXYGEN SENSOR (HO2S) REMOVAL/INSTALLATION[L3 WITH TC]

id014039804000

Warning

• A hot engine and exhaust system can cause severe burns. Turn off the engine and wait until they

are cool before removing the exhaust system.

1. Disconnect the negative battery cable.
2. Remove the charge air cooler duct. (See01-13-5 INTAKE AIR SYSTEM REMOVAL/INSTALLATION[L3 WITH

TC].)

3. Remove in the order indicated in the table.
4. Install in the reverse order of removal.

HO2S Removal Note

1. Remove the HO2S using the SST.

End Of Sie

HEATED OXYGEN SENSOR (HO2S) INSPECTION[L3 WITH TC]

id014039802300

Note

• Before performing the following inspection, make sure to follow the procedure as indicated in the

troubleshooting flowchart. (See 00-00-3 HOW TO USE THIS MANUAL.)

Front HO2S Current Inspection

1. Warm up the engine to normal operating temperature.
2. Using the M-MDS, monitor the following:

— Vehicle speed (PID: VSS)

— Engine speed (PID: RPM)

— Front HO2S current (PID: O2S11)

3. Drive the vehicle and decelerate the engine speed by releasing the accelerator pedal fully when the engine

speed is 3,000 rpm or more.

1

Connector

2

Front HO2S
(See01-40-37 HO2S Removal Note.)

3

Rear HO2S
(See01-40-37 HO2S Removal Note.)

2

1

SST

29—49
{3.0—4.9, 22—36}

29—49
{3.0—4.9, 22—36}

3

SST

N·m {kgf·m, ft·lbf}

acxuuw00000259

49 L018 001

ampjjw00001053

1871-1U-06B(01-40).fm  37 ページ  ２００６年３月１５日　水曜日　午前１０時５３分

CONTROL SYSTEM [L3 WITH TC]

01-40–38

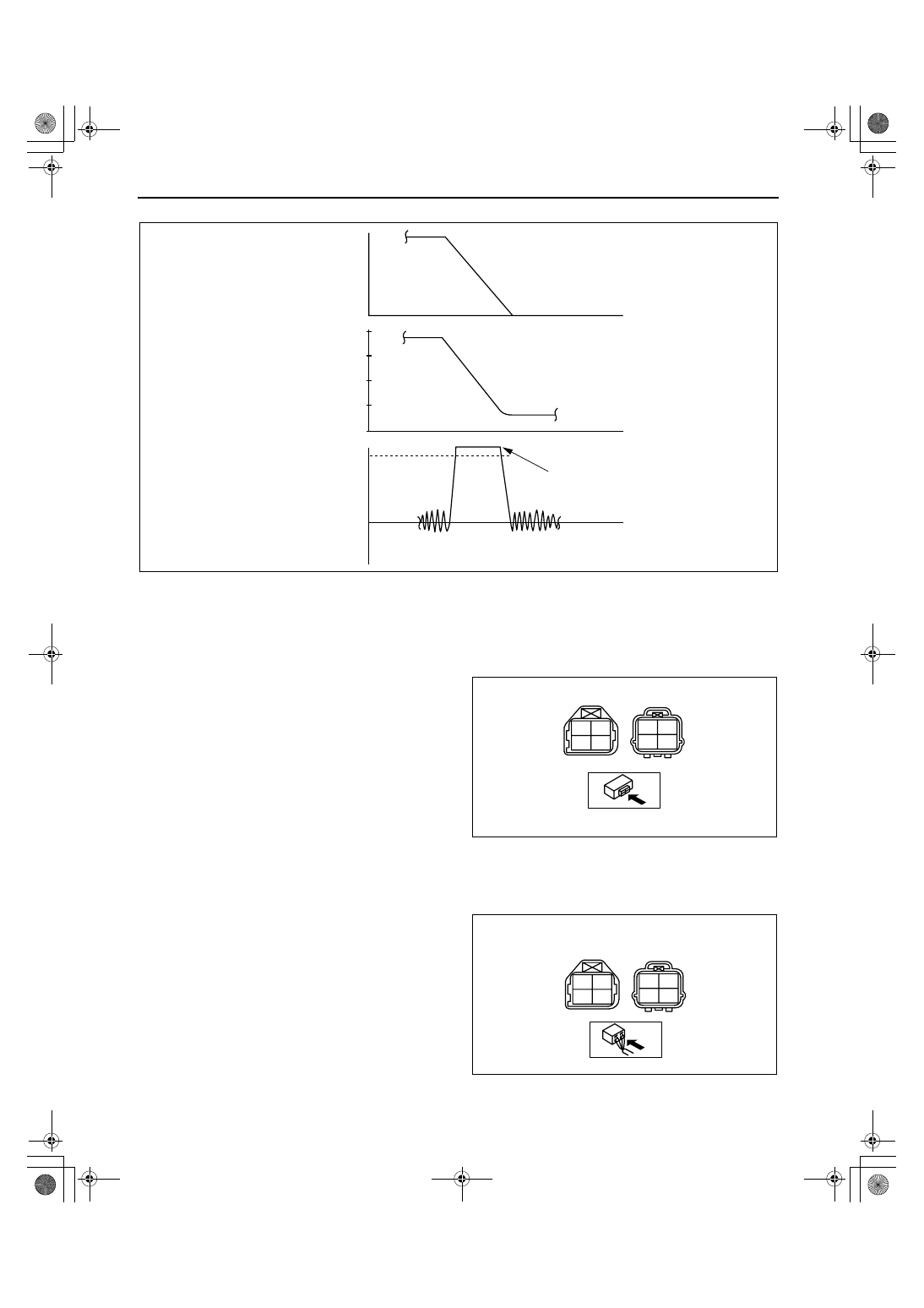

4. Verify that the front HO2S current (PID: O2S11) is 0.25 mA or more while decelerating as shown in the figure.

• If not within the specification, inspect the HO2S for an open or short circuit. (See01-40-38 Front HO2S

Circuit Open/Short Inspection (Sensor).) Then if there is no malfunction in the wiring harness, replace the
front HO2S.

Front HO2S Heater Resistance Inspection

1. Disconnect the front HO2S connector.
2. Measure the resistance between front HO2S

terminals 2B and 2D.

• If not within the specification, replace the front

HO2S. (See01-40-37 HEATED OXYGEN
SENSOR (HO2S) REMOVAL/
INSTALLATION[L3 WITH TC].)

Front HO2S heater resistance

1— 10 ohms

Front HO2S Circuit Open/Short Inspection (Sensor)

1. Disconnect the PCM connector.
2. Disconnect the front HO2S connector.
3. Inspect the following wiring harnesses for an

open or short circuit. (Continuity inspection)

VSS

RPM

0 KPH

3,000 RPM

2,000 RPM

1,000 RPM

0.25 mA

0.25 mA OR MORE

0 mA

0 RPM

O2S11

acxuuw00000099

1A

1D

1C

1B

2A

2D

2C

2B

acxuuw00000100

1A

1D

1C

1B

2A

2D

2C

2B

FRONT HO2S

WIRING HARNESS SIDE CONNECTOR

acxuuw00000101

1871-1U-06B(01-40).fm  38 ページ  ２００６年３月１５日　水曜日　午前１０時５３分

CONTROL SYSTEM [L3 WITH TC]

01-40–39

01-40

Open circuit

• If there is no continuity in the following wiring harnesses, there is an open circuit. Repair or replace the wiring

harness.

— Front HO2S terminal 1A and PCM terminal 2AD

— Front HO2S terminal 1B and PCM terminal 2AC

— Front HO2S terminal 1C and PCM terminal 2Z

— Front HO2S terminal 2A and PCM terminal 2M

— Front HO2S terminal 2B and main relay terminal E

— Front HO2S terminal 2C and PCM terminal 2Y

— Front HO2S terminal 2D and PCM terminal 2C

Short circuit

• If there is continuity in the following wiring harnesses, there is a short circuit. Repair or replace the wiring

harness.

— Front HO2S terminal 1A and body ground

— Front HO2S terminal 1A and power supply

— Front HO2S terminal 1B and body ground

— Front HO2S terminal 1B and power supply

— Front HO2S terminal 1C and body ground

— Front HO2S terminal 1C and power supply

— Front HO2S terminal 2A and power supply

— Front HO2S terminal 2B and body ground

— Front HO2S terminal 2C and body ground

— Front HO2S terminal 2C and power supply

— Front HO2S terminal 2D and body ground

— Front HO2S terminal 2D and power supply

Rear HO2S Voltage Inspection

1. Warm up the engine to normal operating temperature.
2. Using the M-MDS, monitor the following:

— Vehicle speed (PID: VSS)

— Engine speed (PID: RPM)

— Rear HO2S voltage (PID: O2S12)

3. Drive the vehicle and decelerate the engine speed by releasing the accelerator pedal fully when the engine

speed is 3,000 rpm or more.

FUSE BOX

(MAIN RELAY)

A

E

B

D

FRONT

acxuuw00000538

2BE 2BA 2AW 2AS 2AO 2AK 2AG 2AC 2Y 2U 2Q 2M

2E

2A

2I

2BH 2BD 2AZ 2AV 2AR 2AN 2AJ 2AF 2AB 2X 2T 2P

2H

2D

2L

2BG 2BC 2AY 2AU 2AQ 2AM 2AI 2AE 2AA 2W 2S 2O

2G

2C

2K

2BF 2BB 2AX 2AT 2AP 2AL 2AH 2AD 2Z

2V 2R 2N

2F

2B

2J

1BE 1BA 1AW 1AS 1AO 1AK 1AG 1AC 1Y 1U 1Q 1M

1E

1A

1I

1BH 1BD 1AZ 1AV 1AR 1AN 1AJ 1AF 1AB 1X

1T

1P

1H

1D

1L

1BG 1BC 1AY 1AU 1AQ 1AM 1AI 1AE 1AA 1W 1S 1O

1G

1C

1K

1BF 1BB 1AX 1AT 1AP 1AL 1AH 1AD 1Z

1V

1R 1N

1F

1B

1J

PCM

WIRING HARNESS-SIDE CONNECTOR

acxuuw00000103

1871-1U-06B(01-40).fm  39 ページ  ２００６年３月１５日　水曜日　午前１０時５３分

CONTROL SYSTEM [L3 WITH TC]

01-40–40

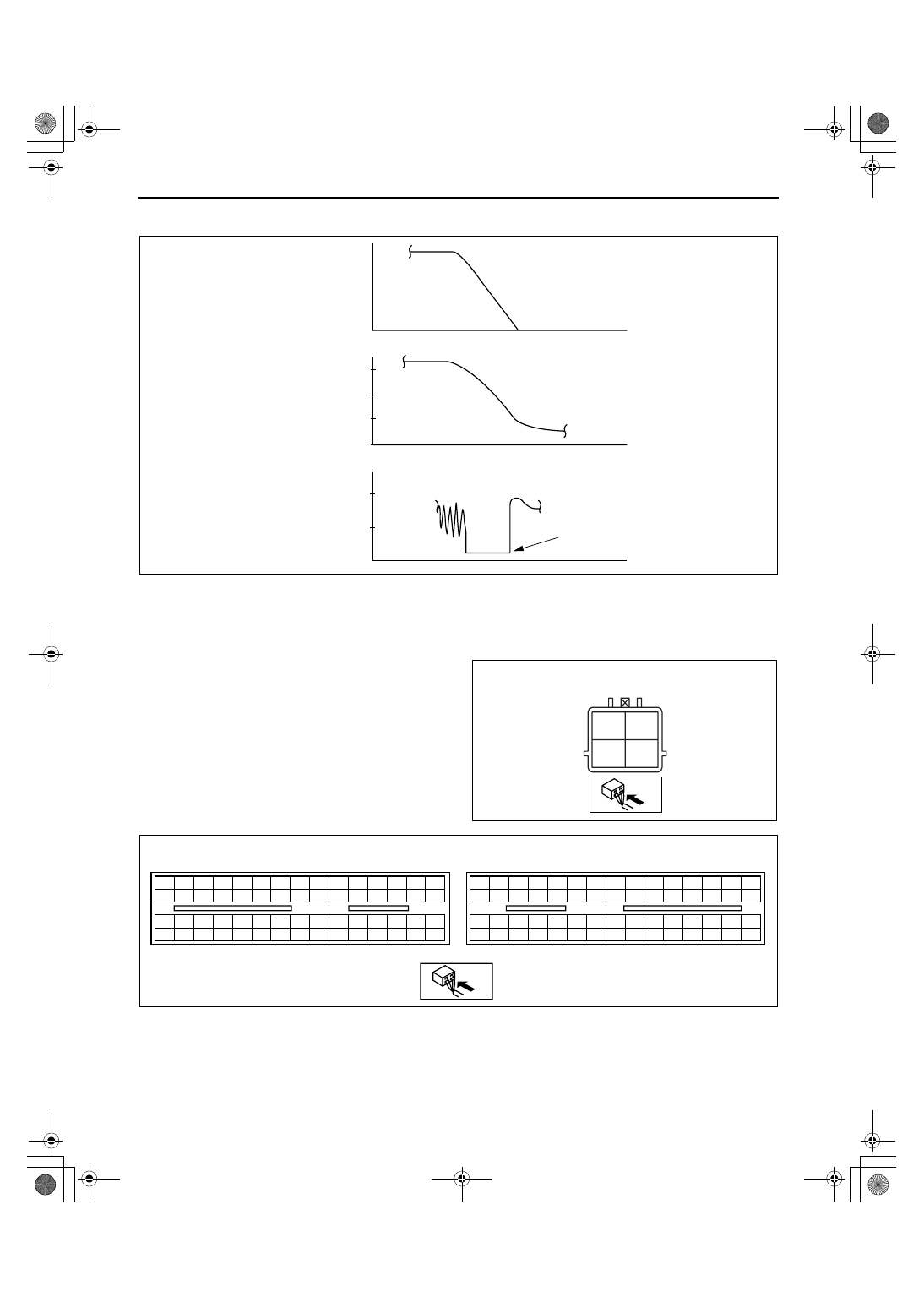

4. Verify that the rear HO2S outputs a voltage of 0.6 V or more, one time or more, then verify that the rear HO2S

voltage (PID: O2S12) is 0.3 V or less while decelerating as shown in the figure.

• If not within the specification, inspect the HO2S for an open or short circuit. (See01-40-40 Rear HO2S

Circuit Open/Short Inspection (Sensor).) Then if there is no malfunction in the wiring harness, replace the
rear HO2S.

Rear HO2S Circuit Open/Short Inspection (Sensor)

1. Disconnect the PCM connector.
2. Disconnect the rear HO2S connector.
3. Inspect the following wiring harnesses for an open or short circuit. (Continuity inspection)

VSS

RPM

0 KPH

3,000 RPM

2,000 RPM

1,000 RPM

1V

0.5V

0.3V OR LESS

0V

0 RPM

O2S12

acxuuw00000104

REAR HO2S

WIRING HARNESS SIDE CONNECTOR

A

B

C

D

acxuuw00000105

2BE 2BA 2AW 2AS 2AO 2AK 2AG 2AC 2Y 2U 2Q 2M

2E

2A

2I

2BH 2BD 2AZ 2AV 2AR 2AN 2AJ 2AF 2AB 2X 2T 2P

2H

2D

2L

2BG 2BC 2AY 2AU 2AQ 2AM 2AI 2AE 2AA 2W 2S 2O

2G

2C

2K

2BF 2BB 2AX 2AT 2AP 2AL 2AH 2AD 2Z

2V 2R 2N

2F

2B

2J

1BE 1BA 1AW 1AS 1AO 1AK 1AG 1AC 1Y 1U 1Q 1M

1E

1A

1I

1BH 1BD 1AZ 1AV 1AR 1AN 1AJ 1AF 1AB 1X

1T

1P

1H

1D

1L

1BG 1BC 1AY 1AU 1AQ 1AM 1AI 1AE 1AA 1W 1S 1O

1G

1C

1K

1BF 1BB 1AX 1AT 1AP 1AL 1AH 1AD 1Z

1V

1R 1N

1F

1B

1J

PCM

WIRING HARNESS-SIDE CONNECTOR

acxuuw00000103
