CONTROL SYSTEM [L3 WITH TC]

01-40–29

01-40

MANIFOLD ABSOLUTE PRESSURE (MAP) SENSOR/BOOST AIR TEMPERATURE SENSOR REMOVAL/
INSTALLATION[L3 WITH TC]

id014039801000

1. Disconnect the negative battery cable.
2. Remove the charge air cooler duct. (See01-13-5 INTAKE AIR SYSTEM REMOVAL/INSTALLATION[L3 WITH

TC].)

3. Remove the oil level gauge pipe. (See01-11-6 OIL PAN REMOVAL/INSTALLATION[L3 WITH TC].)
4. Disconnect the MAP/boost air temperature sensor connector.
5. Remove MAP/boost air temperature sensor from

the intake manifold.

6. Install in the reverse order of removal.

Tightening torque

5.0— 7.0 N·m {51— 71 kgf·cm, 45— 61 in·lbf}

End Of Sie

MANIFOLD ABSOLUTE PRESSURE (MAP) SENSOR INSPECTION[L3 WITH TC]

id014039800900

Note

• Perform the following inspection only when directed.

• The following vacuum values are indicated by relative pressure from the MAP sensor.

1. Connect the M-MDS to the DLC-2.
2. Turn the ignition switch to ON (Engine off).
3. Select MAP PID on the M-MDS.
4. Verify that the MAP PID (pressure) and

barometric pressure are practically equal.

• If not as verified, perform the “Circuit Open/

Short Inspection”.

— If there is no open or short circuit, replace

the MAP sensor.

• If as verified, go to next step.

5. Apply vacuum of –25.0 kPa {–187 mmHg, –7.38

inHg} to the MAP sensor, and verify that the MAP
variation from that of Step 4 is approx. 25.0 kPa
{187 mmHg, 7.38 inHg}.

• If not as verified, perform the “Circuit Open/Short inspection”.

— If there is no open or short circuit, replace the barometric pressure sensor. (See01-13-5 INTAKE AIR

SYSTEM REMOVAL/INSTALLATION[L3 WITH TC].)

MAP/BOOST AIR
TEMPERATURE
SENSOR

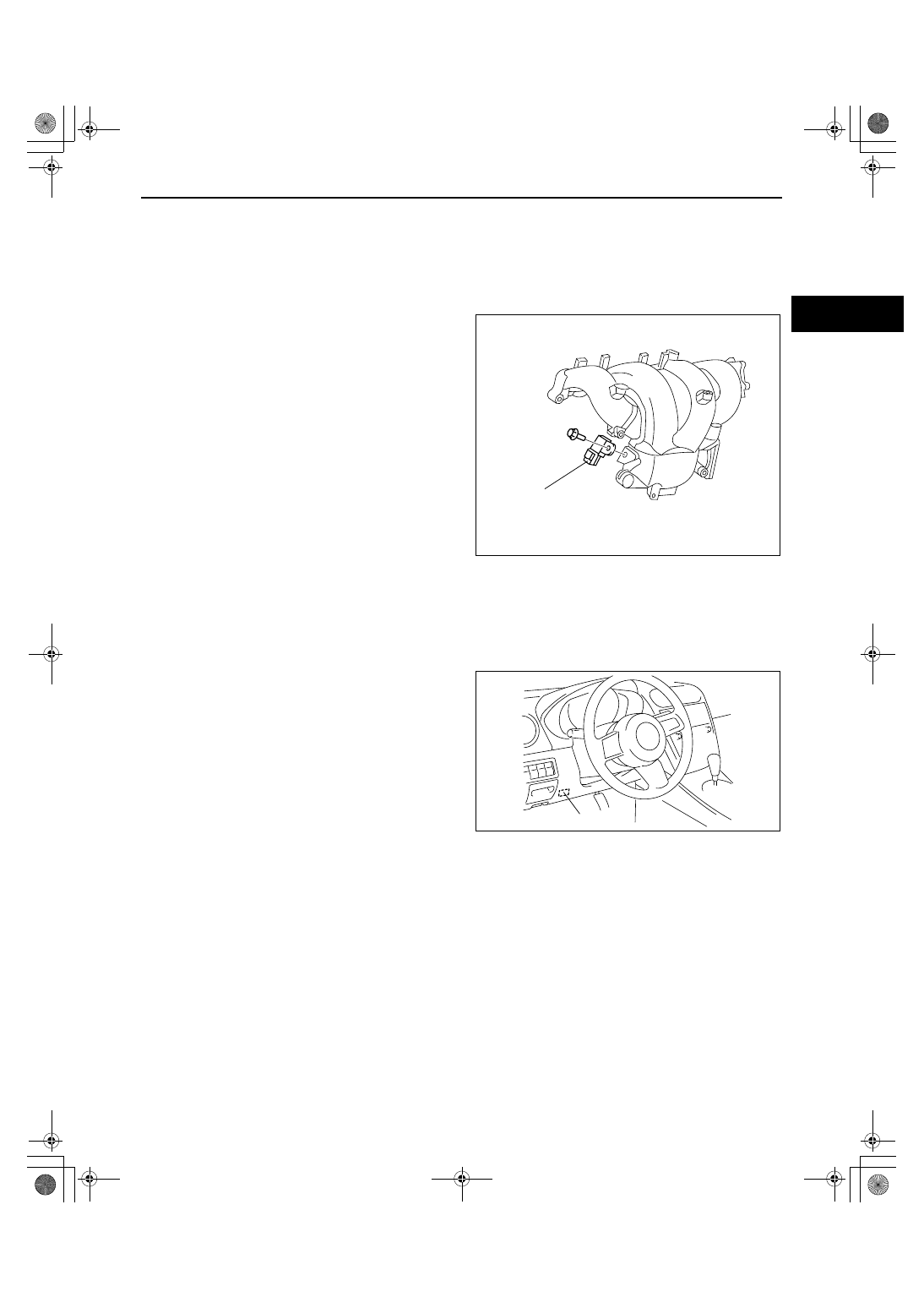

acxuuw00000082

DLC-2

acxuuw00000079

1871-1U-06B(01-40).fm  29 ページ  ２００６年３月１５日　水曜日　午前１０時５３分

CONTROL SYSTEM [L3 WITH TC]

01-40–30

Circuit Open/Short Inspection

1. Disconnect the PCM connector. (See01-40-6 PCM REMOVAL/INSTALLATION[L3 WITH TC].)
2. Inspect the following wiring harnesses for an open or short circuit. (Continuity check)

Open circuit

• If there is no continuity, there is an open circuit. Repair or replace the wiring harness.

— MAP/boost air temperature sensor terminal A and PCM terminal 2AV

— MAP/boost air temperature sensor terminal C and PCM terminal 2AU

— MAP/boost air temperature sensor terminal D and PCM terminal 2AG

Short circuit

• If there is continuity, there is a short circuit. Repair or replace the wiring harness.

— MAP/boost air temperature sensor terminal A and power supply.

— MAP/boost air temperature sensor terminal C and body ground.

— MAP/boost air temperature sensor terminal D and power supply.

— MAP/boost air temperature sensor terminal D and body ground

End Of Sie

WM: INTAKE AIR TEMPERATURE SENSOR

A

B

C

D

MAP/BOOST AIR

TEMPERATURE SENSOR

WIRING HARNESS SIDE CONNECTOR

acxuuw00000080

2BE 2BA 2AW 2AS 2AO 2AK 2AG 2AC 2Y 2U 2Q 2M

2E

2A

2I

2BH 2BD 2AZ 2AV 2AR 2AN 2AJ 2AF 2AB 2X 2T 2P

2H

2D

2L

2BG 2BC 2AY 2AU 2AQ 2AM 2AI 2AE 2AA 2W 2S 2O

2G

2C

2K

2BF 2BB 2AX 2AT 2AP 2AL 2AH 2AD 2Z

2V 2R 2N

2F

2B

2J

1BE 1BA 1AW 1AS 1AO 1AK 1AG 1AC 1Y 1U 1Q 1M

1E

1A

1I

1BH 1BD 1AZ 1AV 1AR 1AN 1AJ 1AF 1AB 1X

1T

1P

1H

1D

1L

1BG 1BC 1AY 1AU 1AQ 1AM 1AI 1AE 1AA 1W 1S 1O

1G

1C

1K

1BF 1BB 1AX 1AT 1AP 1AL 1AH 1AD 1Z

1V

1R 1N

1F

1B

1J

PCM

WIRING HARNESS-SIDE CONNECTOR

acxuuw00000081

1871-1U-06B(01-40).fm  30 ページ  ２００６年３月１５日　水曜日　午前１０時５３分

CONTROL SYSTEM [L3 WITH TC]

01-40–31

01-40

BOOST AIR TEMPERATURE SENSOR INSPECTION[L3 WITH TC]

id014039802100

Resistance Inspection

Note

• Before performing the following inspection, make sure to follow the procedure as indicated in the

troubleshooting flowchart. (See 00-00-3 HOW TO USE THIS MANUAL.)

1. Disconnect MAP/boost air temperature sensor.
2. Measure the resistance between the MAP/boost

air temperature sensor terminals A and B using a
tester.

• If not as specified, replace the MAP/boost air

temperature sensor. (See01-13-5 INTAKE
AIR SYSTEM REMOVAL/INSTALLATION[L3
WITH TC].)

• If the MAP/boost air temperature sensor is

normal, but PID are out of specification,
perform the “Circuit Open/Short Inspection”.

Specification

Circuit Open/Short Inspection

1. Disconnect the PCM connector. (See01-40-6 PCM REMOVAL/INSTALLATION[L3 WITH TC].)
2. Inspect the following wiring harnesses for an open or short circuit. (Continuity check)

Open circuit

• If there is no continuity, there is an open circuit. Repair or replace the wiring harness.

— MAP/boost air temperature sensor terminal A and PCM terminal 2AV

— MAP/boost air temperature sensor terminal B and PCM terminal 2N

— MAP/boost air temperature sensor terminal C and PCM terminal 2AU

Short circuit

• If there is continuity, there is a short circuit. Repair or replace the wiring harness.

— MAP/boost air temperature sensor terminal A and power supply

— MAP/boost air temperature sensor terminal B and power supply

— MAP/boost air temperature sensor terminal B and body ground

— MAP/boost air temperature sensor terminal C and body ground

Ambient temperature (

°C {°F})

Resistance (kilohm)

20 {68}

2.4— 2.7

60 {140}

0.59— 0.64

A

B

C

D

acxuuw00000094

A

B

C

D

acxuuw00000094

2BE 2BA 2AW 2AS 2AO 2AK 2AG 2AC 2Y 2U 2Q 2M

2E

2A

2I

2BH 2BD 2AZ 2AV 2AR 2AN 2AJ 2AF 2AB 2X 2T 2P

2H

2D

2L

2BG 2BC 2AY 2AU 2AQ 2AM 2AI 2AE 2AA 2W 2S 2O

2G

2C

2K

2BF 2BB 2AX 2AT 2AP 2AL 2AH 2AD 2Z

2V 2R 2N

2F

2B

2J

1BE 1BA 1AW 1AS 1AO 1AK 1AG 1AC 1Y 1U 1Q 1M

1E

1A

1I

1BH 1BD 1AZ 1AV 1AR 1AN 1AJ 1AF 1AB 1X

1T

1P

1H

1D

1L

1BG 1BC 1AY 1AU 1AQ 1AM 1AI 1AE 1AA 1W 1S 1O

1G

1C

1K

1BF 1BB 1AX 1AT 1AP 1AL 1AH 1AD 1Z

1V

1R 1N

1F

1B

1J

PCM

WIRING HARNESS-SIDE CONNECTOR

acxuuw00000095

1871-1U-06B(01-40).fm  31 ページ  ２００６年３月１５日　水曜日　午前１０時５３分

CONTROL SYSTEM [L3 WITH TC]

01-40–32

End Of Sie
WM: THROTTLE POSITION SENSOR

THROTTLE POSITION (TP) SENSOR INSPECTION[L3 WITH TC]

id014039802700

Note

• Before performing the following inspection, make sure to follow the procedure as indicated in the

troubleshooting flowchart. (See 00-00-3 HOW TO USE THIS MANUAL.)

Voltage Inspection

1. Verify that no DTC related to the APP sensor has been detected.

• If any DTCs related to the APP sensor have been detected, perform the DTC inspection.

(See01-02-13 DTC TABLE[L3 WITH TC].)

2. Start the engine and warm it up (ECT: more than 80

°C {176 °F}).

3. Turn the ignition switch to the ON position (Engine off).
4. Verify that the PCM terminal 2AK and 2AL change smoothly while the throttle valve is gradually opened.

• If as verified, go to next step.

• If not as verified, perform the “Circuit Open/Short Inspection”.

— If there is no open or short circuit, replace the throttle body.

5. Verify that the PCM terminal 2AK and 2AL voltages are as shown in the following table.

• If the voltage is not according to the following table, perform the “Circuit Open/Short Inspection”.

— If there is no open or short circuit, replace the throttle body.

TP sensor output voltage

2BE 2BA 2AW 2AS 2AO 2AK 2AG 2AC 2Y 2U 2Q 2M

2E

2A

2I

2BH 2BD 2AZ 2AV 2AR 2AN 2AJ 2AF 2AB 2X 2T 2P

2H

2D

2L

2BG 2BC 2AY 2AU 2AQ 2AM 2AI 2AE 2AA 2W 2S 2O

2G

2C

2K

2BF 2BB 2AX 2AT 2AP 2AL 2AH 2AD 2Z

2V 2R 2N

2F

2B

2J

1BE 1BA 1AW 1AS 1AO 1AK 1AG 1AC 1Y 1U 1Q 1M

1E

1A

1I

1BH 1BD 1AZ 1AV 1AR 1AN 1AJ 1AF 1AB 1X

1T

1P

1H

1D

1L

1BG 1BC 1AY 1AU 1AQ 1AM 1AI 1AE 1AA 1W 1S 1O

1G

1C

1K

1BF 1BB 1AX 1AT 1AP 1AL 1AH 1AD 1Z

1V

1R 1N

1F

1B

1J

PCM

WIRING HARNESS-SIDE CONNECTOR

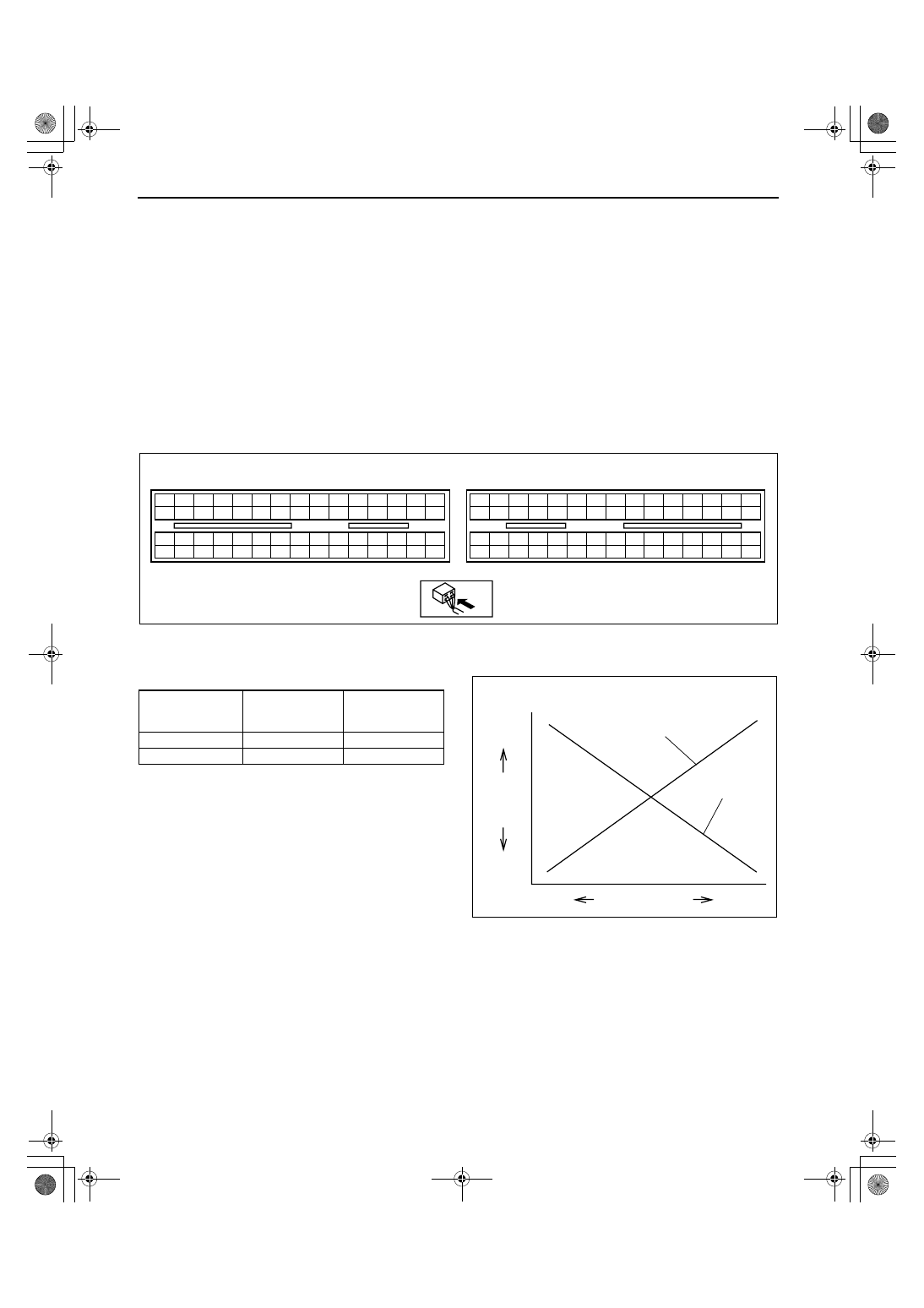

acxuuw00000108

Condition

PCM terminal

2AK

 (TP sensor No.1)

PCM terminal

2AL

(TP sensor No.2)

APP is released

0.4— 0.6 V

4.4— 4.6 V

APP is depressed

4.7— 4.9 V

0.1— 0.3 V

LOW

HIGH

OUTPUT
VOLTAGE

SMALL

TP SENSOR No.2

TP SENSOR No.1

LARGE

THROTTLE

OPENING ANGLE

TP SENSOR CHARACTERISTICS (REFERENCE)

acxuuw00000109

1871-1U-06B(01-40).fm  32 ページ  ２００６年３月１５日　水曜日　午前１０時５３分
