FEHLERSUCHE

V : Batteriespannung

28

• UNSTABILER LEERLAUF

• MOTOR SÄGT

BESCHREI-

B U N G

Motordrehzahl schwankt ständig zwischen normaler und zu hoher Drehzahl.

[TIPS ZUR FEHLERSUCHE]

(D PCV-Ventil

• PCV-Ventil verklemmt

@ Zündkerze

• Zündkerze(n) beschädigt

(D Drosselklappenschalter

• Fehlerhafte Einstellung

<D ISC-Ventil

• ISC-Ventil verklemmt

9 0 - R T T

PRUFUNG

VORGEHEN

Prüfen, ob an den SST bei eingeschalteter

Zündung "00" bzw. "No service codes" angezeigt

wird.

" Seite F1-16

Ja

"00" bzw. "No service codes"  w i r d
angezeigt

Weiter mit dem nächsten Schritt

Nein  Störungscode angezeigt

Ursache feststellen (die Prüfungen

entsprechend der angezeigten Code-Nr.

durchführen) « Seite F1-18

"88" blinkt bzw. "SYSTEM ERROR"

wird angezeigt

Siehe "Nr. 38 SELBSTDIAGNOSE- -

PRÜFGERÄT BLINKT "887DT-S1000 "

 bG 1

ZEIGT "SYSTEM ERROR" AN"

Ja

Weiter mit dem nächsten Schritt

Nein

Folgende Punkte prüfen:

• Einstellung des Drossel-

klappenschalters

" Seite F1-95

Den Systemselektor an den Diagnosestecker

anschließen und den System-Wählschalter auf 1
stellen. Prüfen, ob sich der Leerlauf stabilisiert,

wenn der Prüfschalter auf "SELF TEST" steht.

Ja

Folgende Punkte prüfen:

• ISC-Ventil auf Festsitz
• Schlechte Abdichtung zwischen

Drosselklappenteil und ISC-Ventil

Nein

Weiter mit dem nächsten Schritt

F1-138

SELBSTDIAGNOSE-PRÜFGERAT

SYSlfcMSClEKJOft

OT-SIOOO

WAMlSCHAi TFR A

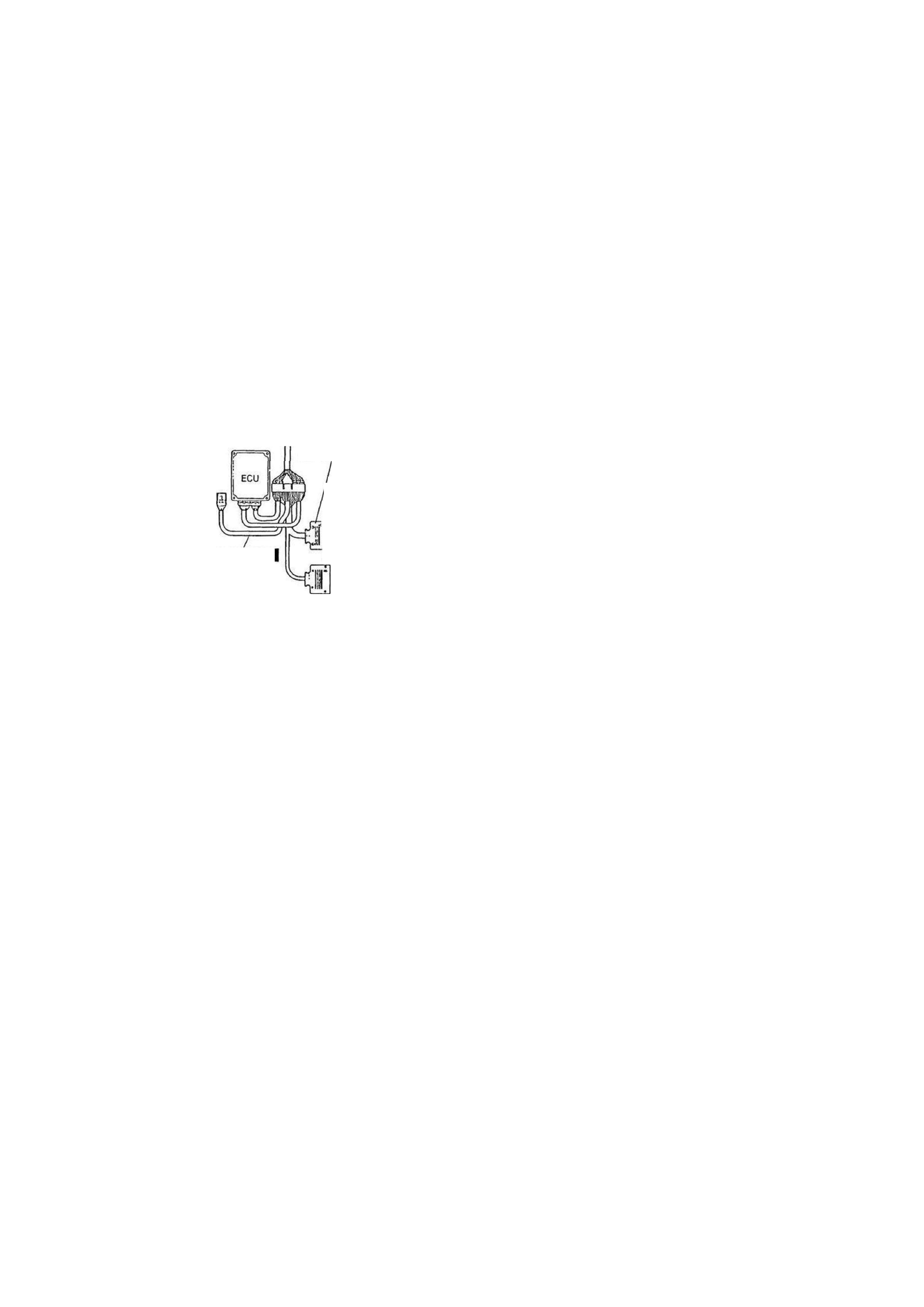

Spannung an folgender ECU-Klemme OK?

Klemme 1N: 0 V (Gaspedal gelöst)

V

B

 (Gaspedal betätigt)

STECKVERBINDER A VERWENDEN

FEHLERSUCHE  F 1

s o f c n

PRÜFUNG

VORGEHEN

4

Prüfen, ob beim Anlassen des Motors an jedem

abgezogenen Zündkabel ein starker blauer

Zündfunke entsteht.

Ja

Zündkerzen prüfen

• Falls OK, werter mit dem nächsten Schritt. • *J=j
• Falls nicht OK, Zündkerze(n) austauschen.

M

i

yo"l  K ^  o f " \

Nein  Folgende Punkte prüfen:

• Zündkabel auf Beschädigung

«r Kapitel G

f  Ä !

. * . ••

: .> . :!, ; i

" * - - f.

 4 ;

^ • - V. .

5

Prüfen, ob das PCV-Ventil verklemmt ist.

Ja

PCV-Ventil austauschen

** Seite F1-66

* ' • '

 .

** Seite F1-66

Nein  Weiter mit dem nächsten Schritt

frilL

q ,

6

Nachweislich intaktes ECU verwenden und

prüfen, ob sich der Zustand verbessert.

•

 % .

Seite F1-82

• •

 •  • !

1YE0F1-141

•1 y:

 *•

/

• »

I X

\

k

F1-139

F1

FEHLERSUCHE

29

• MOTOR ZÖGERT
• RUCKELT BEIM BESCHLEUNIGEN

BESCHREI-
BUNG

Verzögertes Ansprechen bei Beginn oder während der Beschleunigung.

[TIPS ZUR FEHLERSUCHE]

CD Einspritzventil

• Einspritzventil(e) undicht

@ Kraftstoffpumpe

• Schlechter Kontakt am Steckverbinder

(D Kraftstoffdruckregler

• Kraftstoffdruckregler verklemmt

@ Zündschaltgerät

• Schlechter Kontakt am Steckverbinder

<D Zündkabel

• Zündkabel beschädigt

© Luftmengenmesser

• Schlechter Kontakt am Steckverbinder

• Staukörper verklemmt

CD Drosselklappenschalter

• Schlechter Kontakt am Steckverbinder

SCHPSTT

PRUFUNG

VORGEHEN

Prüfen, ob an den SST bei eingeschalteter

Zündung "00" bzw. "No service codes" angezeigt
wird.

i** Seite F1-16

Ja

"00" bzw. "No service codes" wird
angezeigt

Weiter mit dem nächsten Schritt

Nein  Störungscode angezeigt

Ursache feststellen (die Prüfungen

entsprechend der angezeigten Code-Nr.

durchführen) Seite F1-18

"88" blinkt bzw. "SYSTEM ERROR"

wird angezeigt

Siehe "Nr. 38 SELBSTDIAGNOSE-

PRÜFGERÄT BLINKT "887DT-S1000

ZEIGT "SYSTEM ERROR" AN" «*• Seite F1-146

Prüfen, ob beim Anlassen des Motors an jedem

abgezogenen Zündkabel ein starker blauer

Zündfunke entsteht.

Ja

Weiter mit dem nächsten Schritt

Nein

Folgende Punkte prüfen:

• Zündkabel auf Beschädigung
• Zustand des Buchsenteils der Steck-

verbinder von Zündschaltgerät,
Zündspule und ECU

Ii- Kapitel G

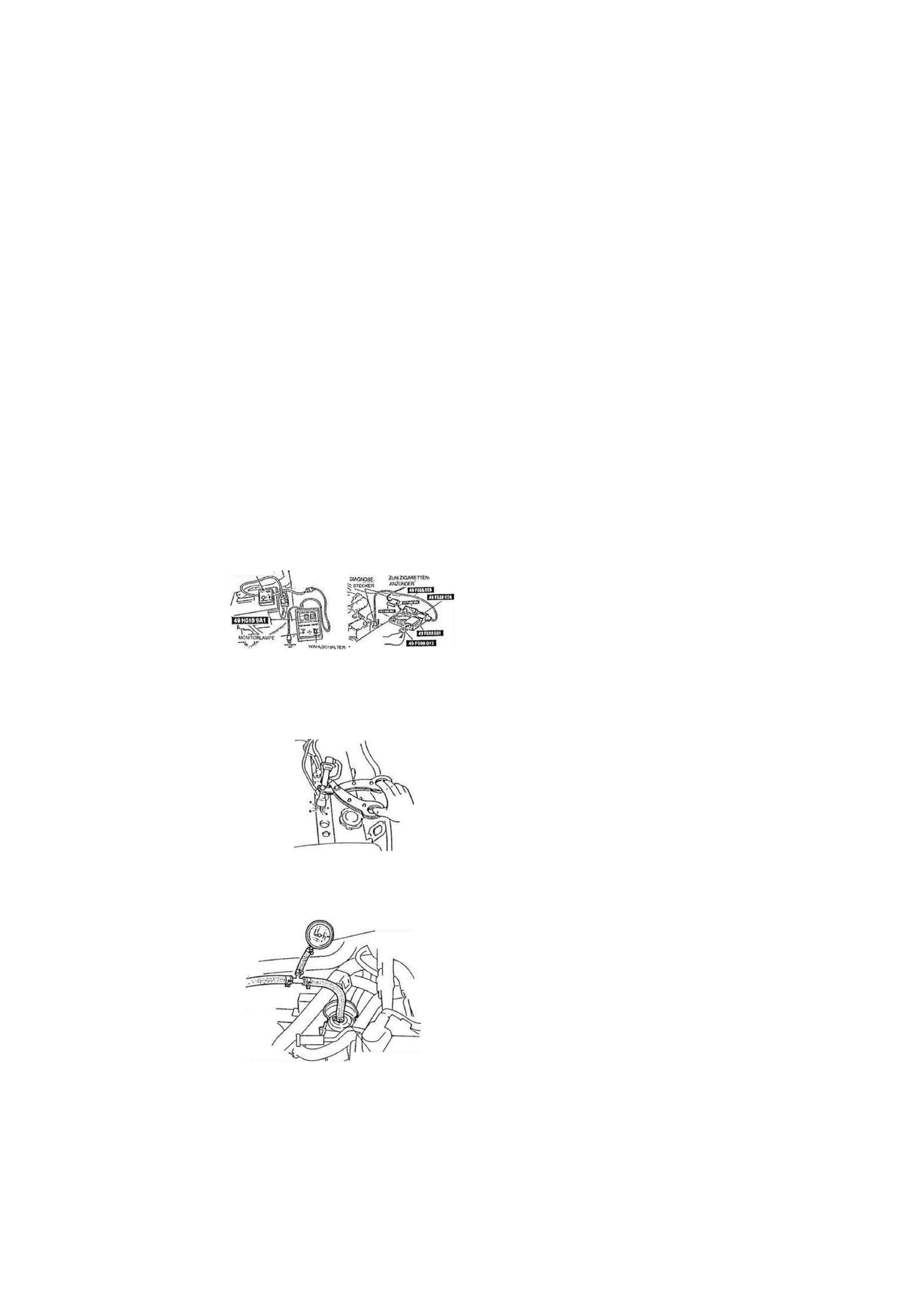

Prüfen, ob der Kraftstoffleitungsdruck im Leerlauf

korrekt ist. Seite F1-58

Ja

Weiter mit dem nächsten Schritt

Nein

Seite F1-58

Zu niedriger Druck

Den Kraftstoffleitungsdruck bei ab-

geklemmtem Kraftstoff rücklaufschlauch

prüfen.

• Falls der Druck schnell steigt, den

Kraftstoff druckregier prüfen.

• Falls der Druck langsam steigt, auf

Verstopfung zwischen Kraftstoffpumpe

und Kraftstoffdruckregler prüfen.

Falls keine Verstopfung vorliegt, den

Höchstdruck der Kraftstoffpumpe ^

  S e j t e

 p-j.

5

ß

prüfen.

SELBSTDIAGNOSE-PRÜFGERAT

SYSTEMSELOCTOR

DT-S1000

KRAFTSTOFFILTER

Kraftstoffleitungsdruck:

200 - 250 kPa (2,0 - 2,6 kg/cm

2

)

MANOMETER

F1-140

V, • »

FEHLERSUCHE

F1

3 0 R T T

PRÜFUNG

VORGEHEN

Prüfen, ob der Kraftstoffleitungsdruck steigt,

wenn die Drosselklappe geöffnet wird.

Ja

Weiter mit dem nächsten Schritt

Nein

Kraftstoffdruckregler prüfen

w Seite F1-58

Spannung an folgender ECU-Klemme OK?

Klemme  2 0 : ca. 4 V (Zündung EIN)

ca. 2,8 V (Leerlauf)

STECKVERBINDER A VERWENDEN

49 9200162

Ja

Sicherstellen, daß sich der Stau-

körper im Luftmengenmesser ein-
wandfrei verschieben läßt.

• Falls OK, weiter mit dem nächsten

Schritt.

• Falls nicht OK, Luftmengenmesser

austauschen.

49 G018 903

Nein

:if«:»i — ihllfc

•vr.f—• j—•>'! ti

(Pi-t

1 t

IM

Zustand der Buchsenteile am Steck-
verbinder des Luftmengenmessers und
des ECU prüfen.

• Falls OK, Luftmengenmesser austau-

schen.

• Falls nicht OK, Steckverbinder-

klemmen reparieren. .->.;• ' :

\

\

F1-141
