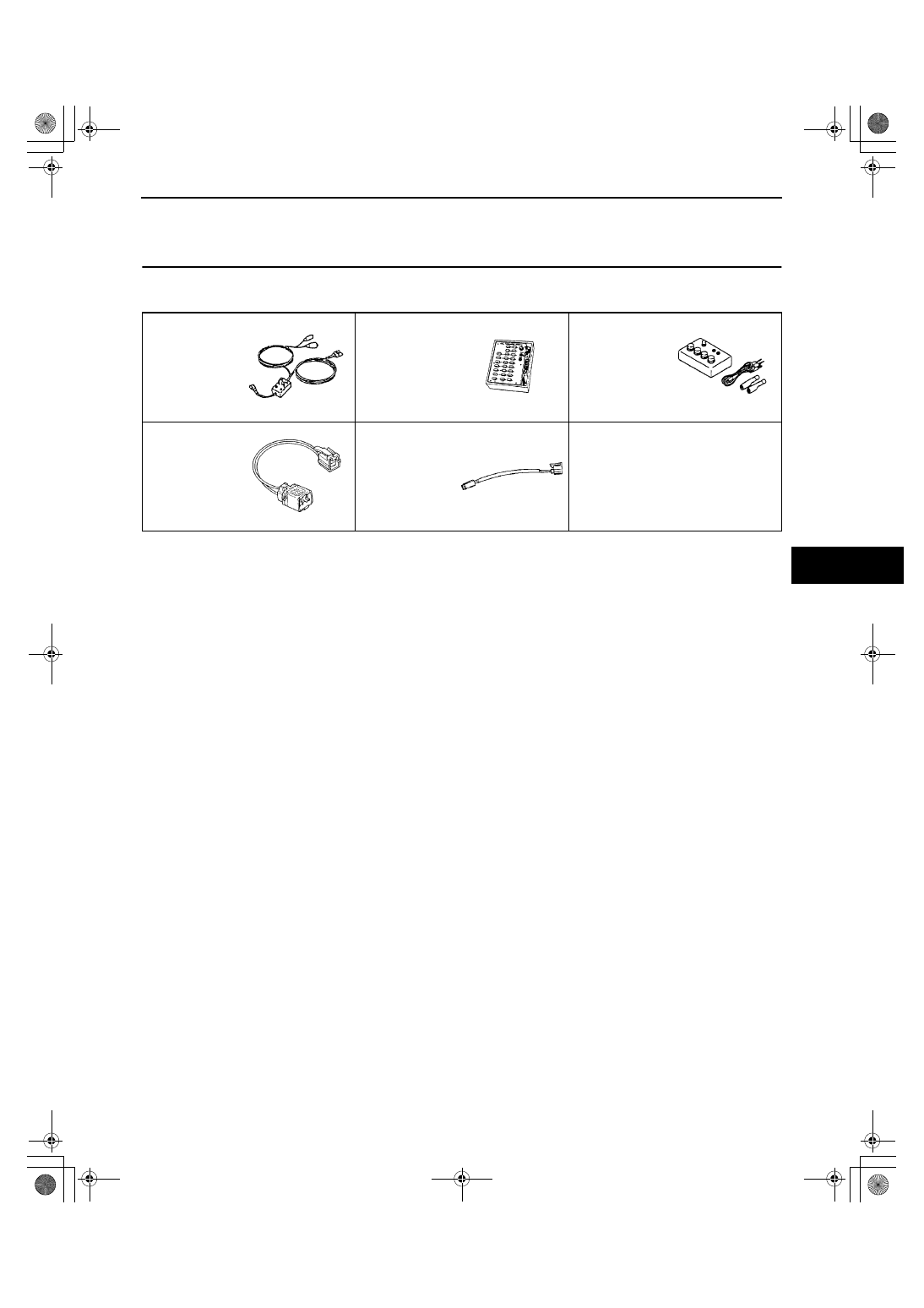

RESTRAINTS SST

A3U086001045W01

End Of Sie

49 H066 002

Deployment tool

49 0839 285

Fuel and
Thermometer
checker (Old)

49 N088 0A0

Fuel and
Thermometer
checker (New)

49 D066 002

Adapter
harness

49 D066 003

Adapter
harness

—

1712-1U-01G(08-60).fm  1 ページ  ２００１年６月２９日 金曜日 午前１０時２６分

09–02A–1

09

BODY & ACCESSORIES

SECTION

09–02A

Toc of SCT

SCTON-BOARD DIAGNOSTIC [POWER

DOOR LOCK SYSTEM] . . . . . 09-02A

ON-BOARD DIAGNOSTIC

[AUDIO]. . . . . . . . . . . . . . . . . . 09-02B

BODY PANELS] . . . . . . . . . . . . 09-10
DOORS AND LIFTGATE  . . . . . 09-11
GLASS/WINDOWS/MIRRORS . 09-12
SEATS   . . . . . . . . . . . . . . . . . . . 09-13
SECURITY AND LOCKS  . . . . . 09-14
SUNROOF   . . . . . . . . . . . . . . . . 09-15

EXTERIOR TRIM . . . . . . . . . . .  09-16
INTERIOR TRIM . . . . . . . . . . . .  09-17
LIGHTING SYSTEMS. . . . . . . .  09-18
WIPER/WASHER SYSTEM . . .  09-19
ENTERTAINMENT . . . . . . . . . .  09-20
POWER SYSTEMS  . . . . . . . . .  09-21
INSTRUMENTATION/DRIVER

INFO . . . . . . . . . . . . . . . . . . . .  09-22

TECHNICAL DATA  . . . . . . . . .  09-50
SERVICE TOOLS. . . . . . . . . . .  09-60

Toc of SCT

09–02A ON-BOARD DIAGNOSTIC [POWER DOOR LOCK
SYSTEM]

ON-BOARD DIAGNOSTIC FUNCTION

[KEYLESS ENTRY SYSTEM]  . . . . . . . . 09–02A–2

End of Toc

1712-1U-01G(09-02A).fm  1 ページ  ２００１年６月２９日 金曜日 午前１０時２７分

ON-BOARD DIAGNOSTIC [POWER DOOR LOCK SYSTEM]

09–02A–2

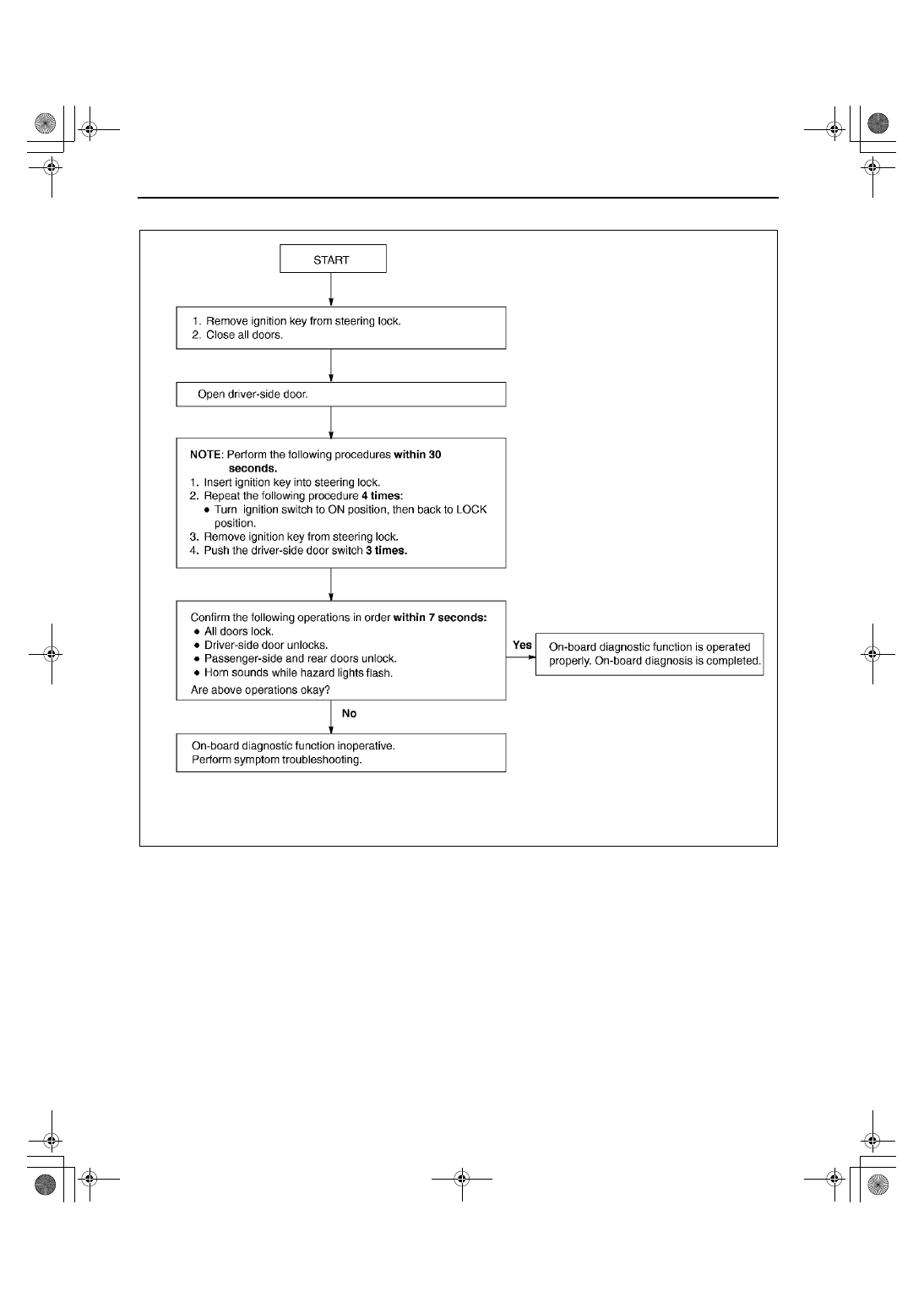

ON-BOARD DIAGNOSTIC FUNCTION [KEYLESS ENTRY SYSTEM]

A3U090269000W01

End Of Sie

Z3U0902W002

1712-1U-01G(09-02A).fm  2 ページ  ２００１年６月２９日 金曜日 午前１０時２７分

ON-BOARD DIAGNOSTIC [AUDIO]

09–02B–1

09–02B

09–02B ON-BOARD DIAGNOSTIC [AUDIO]

STARTING PROCEDURE FOR ON-BOARD

DIAGNOSTIC TEST MODE. . . . . . . . . .  09–02B–1

SUPPLIER IDENTIFICATION

PROCEDURE  . . . . . . . . . . . . . . . . . . . .  09–02B–1

Identification With Printed

Numbers/Label. . . . . . . . . . . . . . . . . .  09–02B–2

Identification With On-board Diagnostic

Test Mode  . . . . . . . . . . . . . . . . . . . . .  09–02B–2

DTC CLEARING PROCEDURE  . . . . . . .  09–02B–2
DTC TABLE. . . . . . . . . . . . . . . . . . . . . . .  09–02B–3
DTC 09:ER22. . . . . . . . . . . . . . . . . . . . . .  09–02B–3
DTC 09:ER20. . . . . . . . . . . . . . . . . . . . . .  09–02B–4
DTC 00:ER10. . . . . . . . . . . . . . . . . . . . . .  09–02B–5
DTC 03:ER10. . . . . . . . . . . . . . . . . . . . . .  09–02B–5
DTC 05:ER10. . . . . . . . . . . . . . . . . . . . . .  09–02B–6
DTC 06:ER10. . . . . . . . . . . . . . . . . . . . . .  09–02B–6
DTC 07:ER10. . . . . . . . . . . . . . . . . . . . . .  09–02B–7
DTC 03:ER01. . . . . . . . . . . . . . . . . . . . . .  09–02B–7
DTC 03:ER02. . . . . . . . . . . . . . . . . . . . . .  09–02B–8

DTC 03:ER07 . . . . . . . . . . . . . . . . . . . . . . 09–02B–8
DTC 00:ER01 . . . . . . . . . . . . . . . . . . . . . . 09–02B–9
DTC 00:ER03 . . . . . . . . . . . . . . . . . . . . . . 09–02B–9
DTC 00:ER04 . . . . . . . . . . . . . . . . . . . . . . 09–02B–9
DTC 05:ER01 . . . . . . . . . . . . . . . . . . . . . . 09–02B–10
DTC 05:ER07 . . . . . . . . . . . . . . . . . . . . . . 09–02B–10
DTC 06:ER01 . . . . . . . . . . . . . . . . . . . . . . 09–02B–11
DTC 06:ER02 . . . . . . . . . . . . . . . . . . . . . . 09–02B–11
DTC 06:ER07 . . . . . . . . . . . . . . . . . . . . . . 09–02B–12
DTC 07:ER01 . . . . . . . . . . . . . . . . . . . . . . 09–02B–12
DTC 07:ER02 . . . . . . . . . . . . . . . . . . . . . . 09–02B–13
DTC 07:ER07 . . . . . . . . . . . . . . . . . . . . . . 09–02B–13
DIAGNOSTIC ASSIST FUNCTION  . . . . . 09–02B–14

Structural View  . . . . . . . . . . . . . . . . . . . 09–02B–14
LCD inspection  . . . . . . . . . . . . . . . . . . . 09–02B–14
Button inspection. . . . . . . . . . . . . . . . . . 09–02B–15
Speaker inspection . . . . . . . . . . . . . . . . 09–02B–15
Radio reception condition inspection  . . 09–02B–15

End of Toc

STARTING PROCEDURE FOR ON-BOARD DIAGNOSTIC TEST MODE

A3U090266900W01

Note

•

All DTCs displayed in the on-board diagnostic test mode should be entered on the Audio Exchange Order
Form.

1. Turn the ignition switch to the ACC or ON position.
2. First press the POWER button and hold it, then

press the AM button and CLOCK button for 2
seconds or more.

Note

•

If several DTCs are in the memory, they can
be displayed by the SEEK button.

3. To stop the on-board diagnostic test mode, turn

the ignition switch to the LOCK position.

End Of Sie

SUPPLIER IDENTIFICATION PROCEDURE

A3U090266900W02

Note

•

When asking the supplier (service center) for repair or replacement, verify which supplier the module
belongs to and enter on the Audio Exchange Order Form. (See Warranty Bulletin Category AD, number

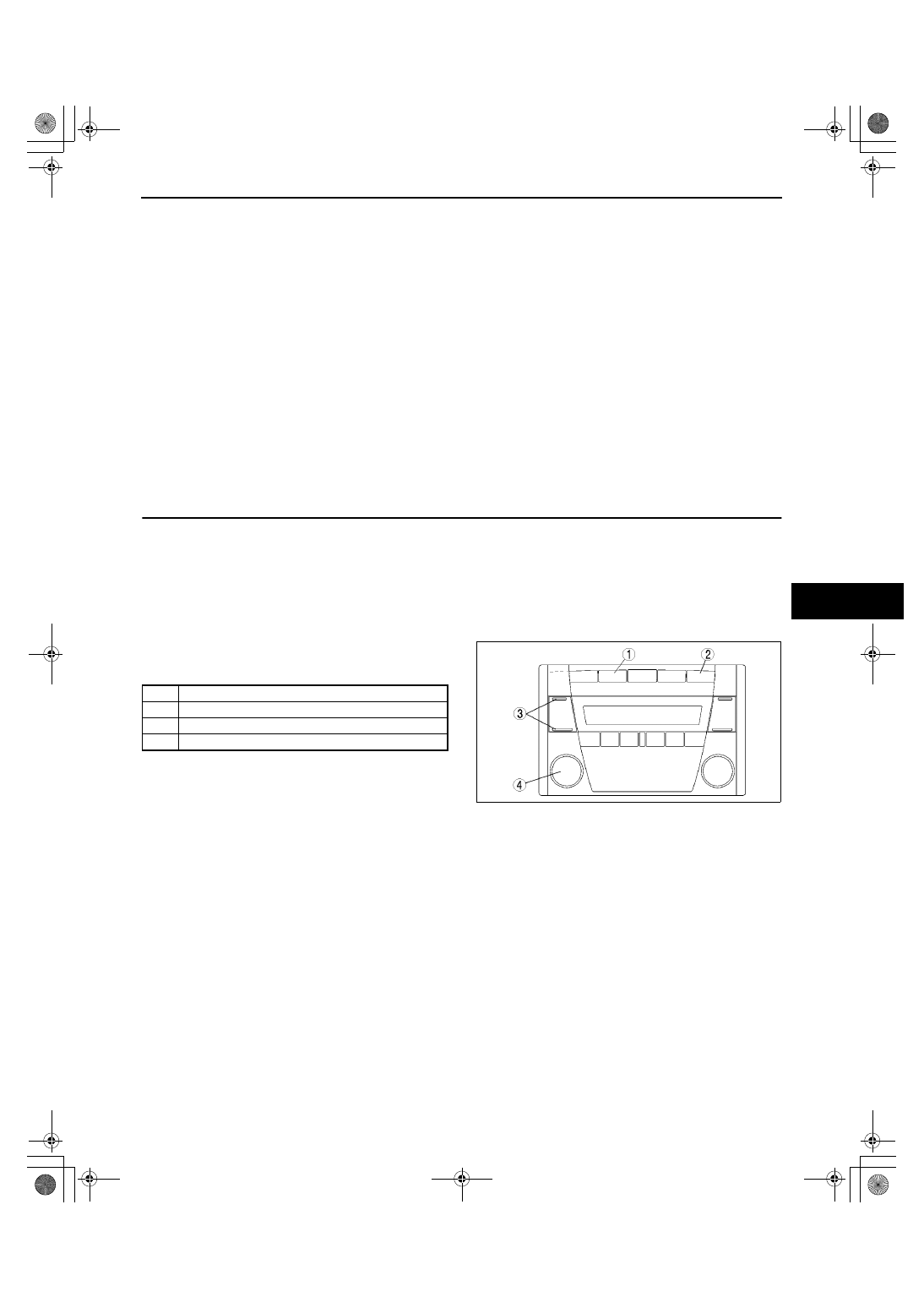

32.) Use the table and illustration below to determine the audio supplier.

1

AM button

2

CLOCK button

3

SEEK button

4

POWER button

ZLU0920W102
