Механическая коробка передач S15M(X)-D

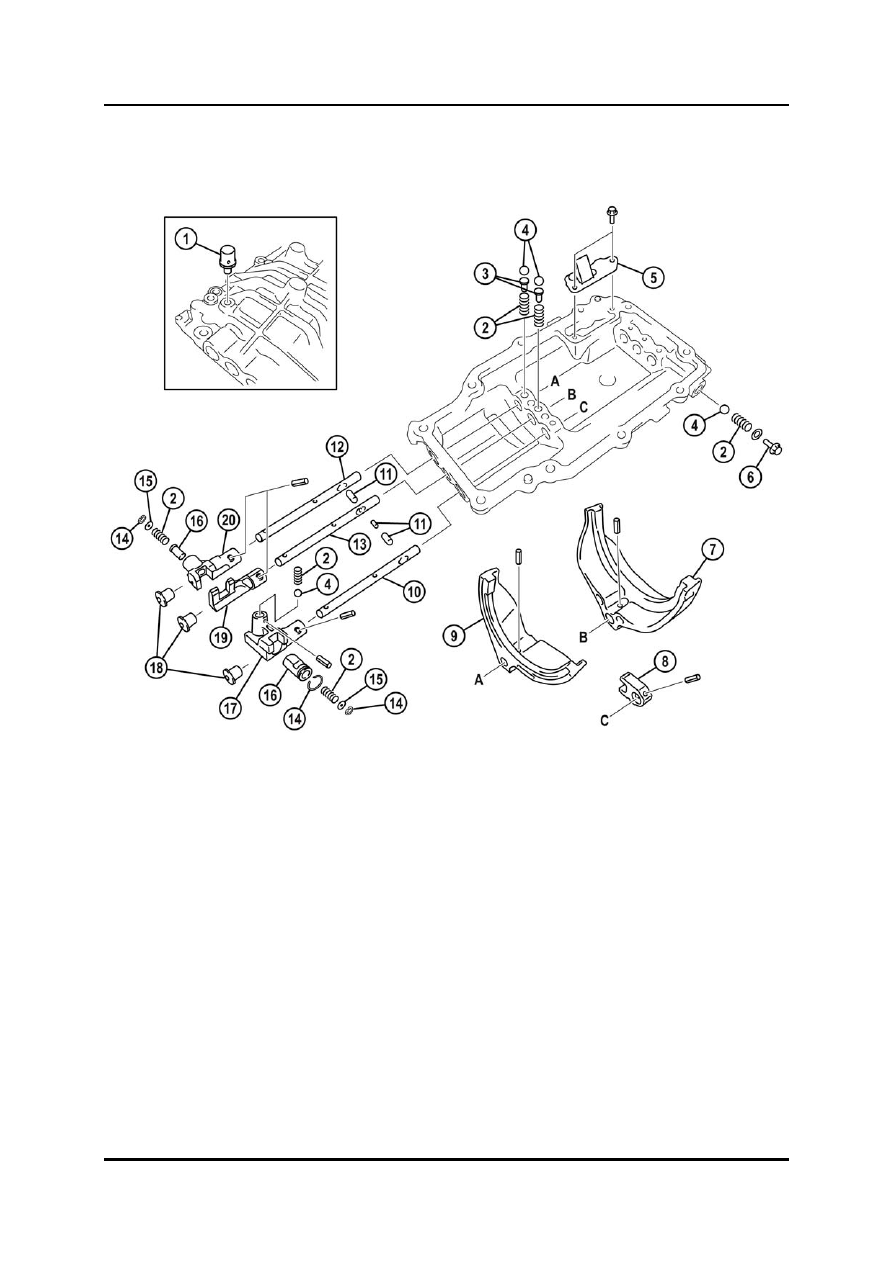

Блок механизма переключения передач





BT-50_05010



1  Сапун коробки передач 11

Блокировочный штифт

2  Пружина 12

Тяга переключения 1/2 передачи

3  Пластиковая опора пружины 13

Тяга переключения 3/4 передачи

4  Стопорный шарик 14

Стопорное кольцо

5  Пластина маслоотражателя 15

Плоская шайба

6  Стопорный болт 16

Нажимной штифт

7  Тяга переключения 3/4 передачи 17

Конец тяги под шток переключения 5
передачи/передачи заднего хода

8  Стопор 18

Резиновая заглушка

9  Вилка переключения 1/2 передачи 19

Вилка переключения 3/4 передачи

10  Тяга переключения 5

передачи/передачи заднего хода

20  Конец тяги под шток переключения 1/2

передачи




Обучение обслуживанию BT-50

05-11

Механическая коробка передач S15M(X)-D

Коробка передач

Механизм переключения 5 передачи/передачи заднего хода

•

Вилка переключения для 5 передачи/передачи заднего хода установлена на
дополнительной тяге переключения передач внутри картера коробки передач. Она
управляется тягой переключения 5 передачи/передачи заднего хода в блоке
механизма переключения передач посредством балансирного рычага.





BT-50_05011



05-12

Обучение обслуживанию BT-50

Коробка передач

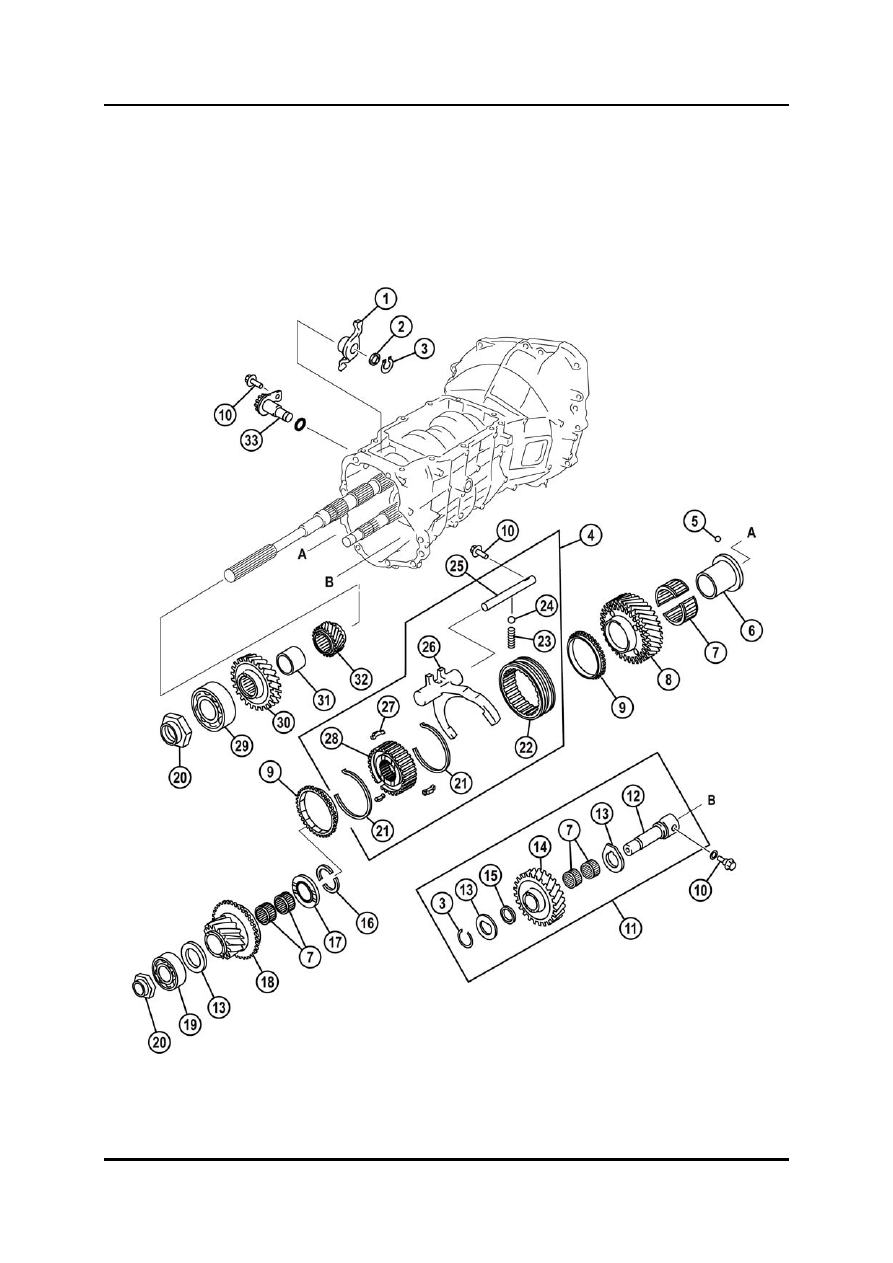

Механическая коробка передач S15M(X)-D



1  Балансирный рычаг 18

Передача заднего хода

2  Шайба 19

Задний подшипник балансирного вала

3  Стопорное кольцо 20

Контргайка

4  Элемент ступицы муфты и вилки

переключения 5 передачи/передачи
заднего хода

21  Пружина ключа синхронизатора

5  Стальной шарик 22

Втулка ступицы муфты

6  Внутреннее кольцо подшипника 5

передачи

23  Стопорная пружина

7  Игольчатый подшипник 24

Стопорный шарик

8 5

передача 25

Тяга переключения 5
передачи/передачи заднего хода

9  Кольцо синхронизатора 26

Вилка переключения 5
передачи/передачи заднего хода

10  Стопорный болт 27

Ключ синхронизатора

11  Элемент вала промежуточной

шестерни передачи заднего хода

28  Ступица муфты 5 передачи/передачи

заднего хода

12  Вал промежуточной шестерни заднего

хода

29  Выходной задний подшипник

13  Упорная шайба 30

Балансирная шестерня заднего хода

14  Промежуточная шестерня заднего

хода

31  Проставка

15  Фрикционный демпфер 32

Балансирная шестерня 5 передачи

16  Упорная шайба (Выборочная) 33

Элемент вала балансирного рычага

17  Проставка (Выборочная)






Обучение обслуживанию BT-50

05-13

Механическая коробка передач S15M(X)-D

Коробка передач

Механизм блокировки передачи заднего хода

•

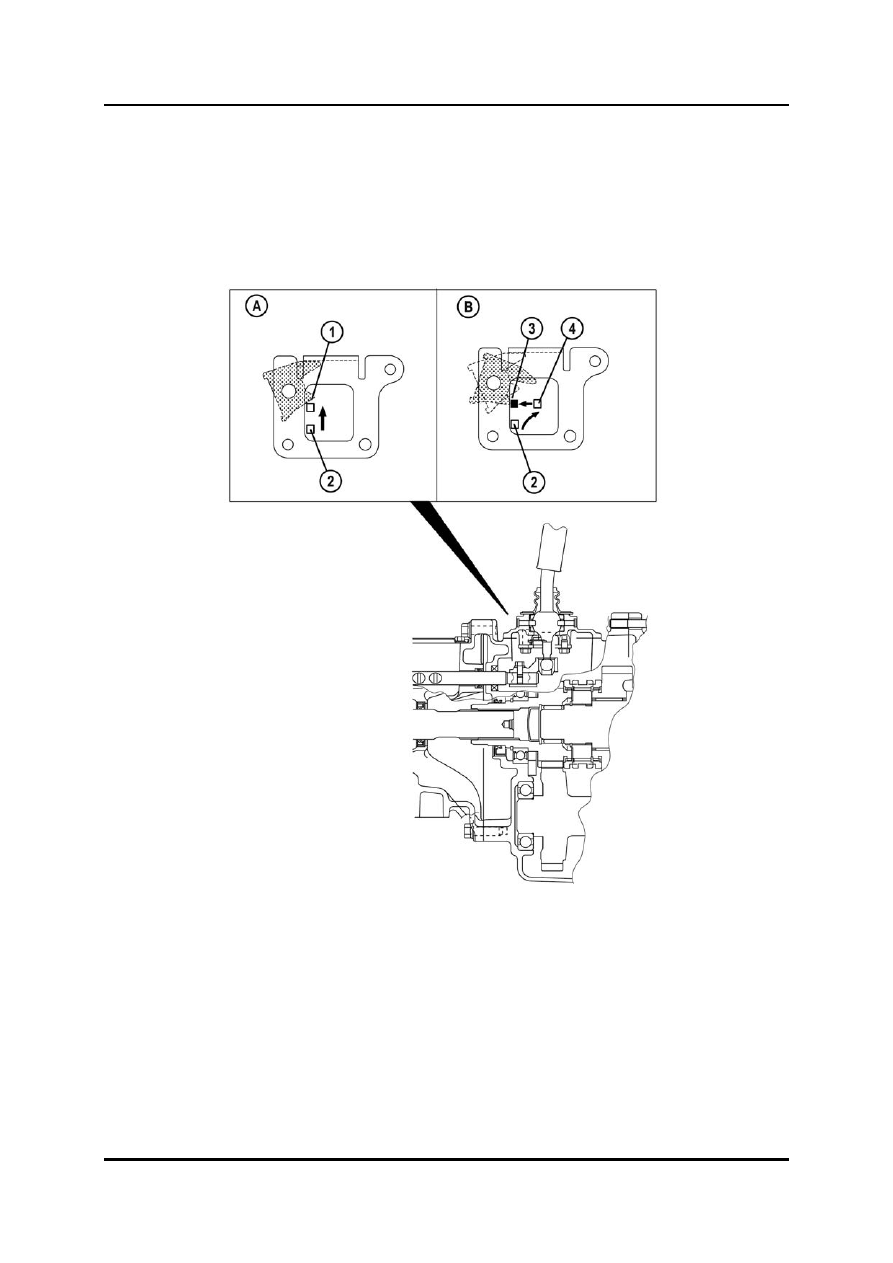

Чтобы предотвратить случайное переключение на передачу заднего хода в момент
переключения с 5 передачи на 4 передачу, в консольную часть (2WD) или в
раздаточную коробку (4WD) устанавливается эксцентриковый механизм
блокировки. На рисунке ниже показан вариант для версии 4 WD.





BT-50_05012



A  Переключение непосредственно с 5

1  Избиратель заблокирован

  передачи на передачу заднего хода

2  Избиратель в положении 5 передачи

  (блокировано) 3

Механизм блокировки освобождён

B  Переключение с 5 передачи на передачу

4  Избиратель в положении нейтрали

  заднего хода через нейтраль





  (освобождено)
