ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ДВИГАТЕЛЬ

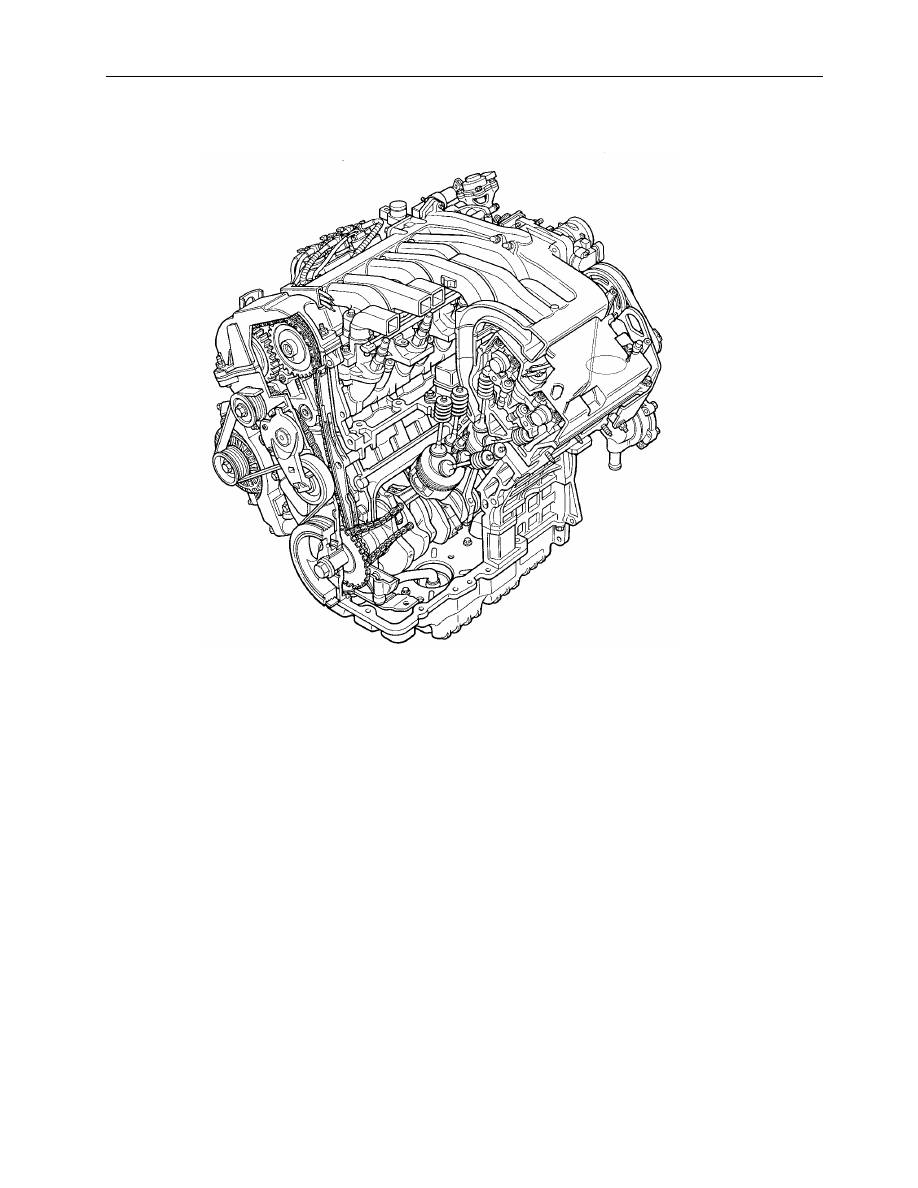

ДВИГАТЕЛЬ – 3,0 л, соотв. 2,5 л MPV





•  В Tribute использована новая конструкция “с опрокидывающимся отверстием” вместо

IMRC, имеющейся в MPV.


•  Зажигание COP (зажигание с индивидуальной катушкой на каждой свече) по

сравнению с блоком свечей, используемым в MPV.


•  Отверстие/ход = 89,0 x 79,5 мм. Рабочий объём = 2983 куб. см.

-     MPV равно 81,64 x 79,5 мм (2496 куб. см)


•  Используется механическая безвозвратная топливная система.

•  Заправочная ёмкость для масла в 3,0 л равна 5,8 кварт масла по сравнению с 5,5 в

MPV.


•  При изменении управления в некотором положении исключает натяжное устройство

приводного ремня водяного насоса.



B-13

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ДВИГАТЕЛЬ

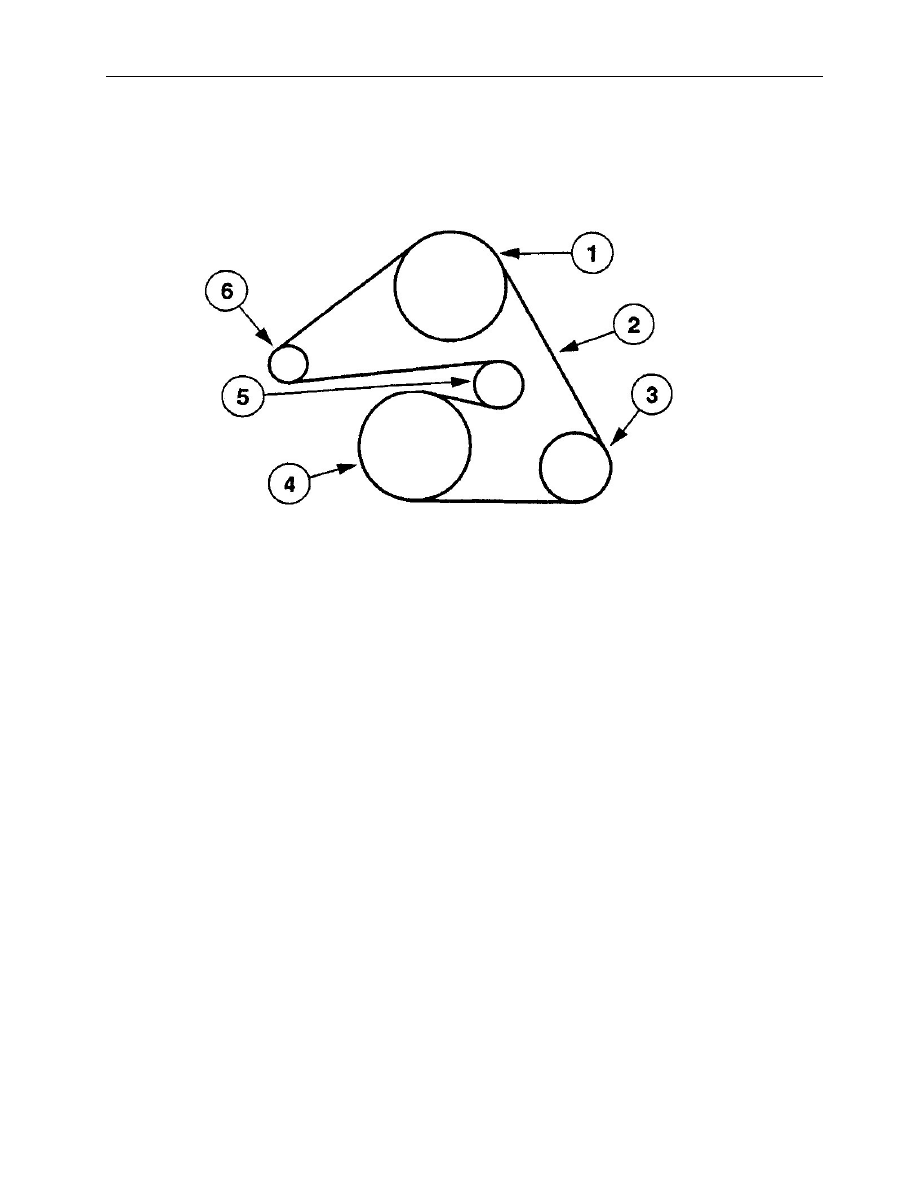

ВСПОМОГАТЕЛЬНАЯ СИСТЕМА ПРИВОДОВ – 3,0 л















1.

Шкив рулевого управления с усилителем


2.

Вспомогательный приводной ремень


3.

Муфта сцепления A/C


4.

Шкив коленчатого вала


5.

Натяжное устройство приводного ремня


6.

Шкив генератора




B-14





F1

2,0 л Zetec

Регулирование расхода топлива и

контроль выхлопных газов


Содержание

Обзор топливной системы ............................................................................................ 1

Регулирование топливного насоса........................................................................... 2
Безвозвратная топливная система (с кратким возвратом)..................................... 3
Модуль подачи топлива fdm ..................................................................................... 4
Топливный фильтр и топливопроводы .................................................................... 5
Топливная магистраль и форсунки 2,0 л Zetec........................................................ 6
Инерционный выключатель подачи топлива........................................................... 7

Система всасывания воздуха – 2,0 л........................................................................... 8

Впускной коллектор ................................................................................................... 9
Корпус дроссельной заслонки ................................................................................ 10
Датчик положения топливной заслонки ................................................................. 11

Обзор системы управления – 2,0 л Zetec .................................................................. 13
Датчики ckp и cmp - 2,0 л ............................................................................................ 14

Датчик ckp................................................................................................................. 14
Датчик cmp ............................................................................................................... 14

Датчик температуры головки цилиндров (cht) - 2,0 л ............................................... 15

Считывание температур двойного диапазона....................................................... 16

Pcm ............................................................................................................................... 17
Датчик детонации- 2,0 л.............................................................................................. 18
Кислородные датчики и катализатор – 2,0 л ............................................................. 19
Pcv - 2,0 л ..................................................................................................................... 20
Система egr – 2,0 л Zetec............................................................................................ 21
Вакуумный регулятор egr – 2,0 л Zetec...................................................................... 22
Система контроля за парами топлива (2,0 л and 3,0 л) - обзор............................... 23

Система контроля паров топлива – сторона бака................................................. 24
Система контроля паров топлива – сторона двигателя ....................................... 25

Выпуск - 2,0 л Zetec ..................................................................................................... 26

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

КОНТРОЛЬ ТОПЛИВА И ВЫХЛОПА

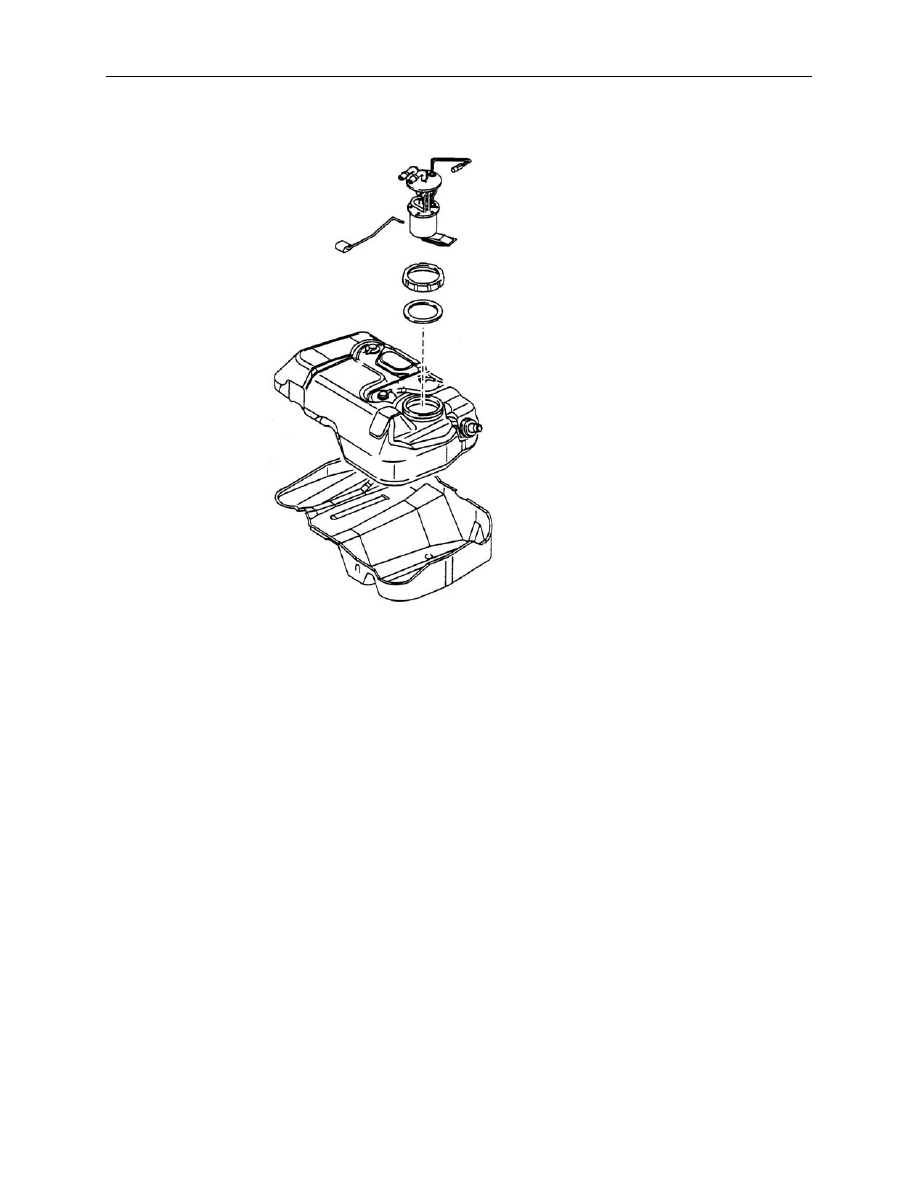

ОБЗОР ТОПЛИВНОЙ СИСТЕМЫ


•  В обеих системах используется пластиковый топливный бак; в баке

отсутствует сливная заглушка.



•  Бак защищен оцинкованным листовым покрытием.



•  Емкость топливного бака 61 л.



•  Подача топлива осуществляется механической безвозвратной системой

высокого давления с одним топливопроводом к топливной магистрали.



•  В топливной магистрали отсутствует клапан управления регулятора давления

топлива, кроме FDM.



•  Модуль распределения топлива (FDM) расположен в топливном баке.



•  Управление топливным насосом осуществляется PCM по рабочему сигналу.

•  Форсунки фиксируются на топливной магистрали с помощью пружинного

зажима.

•  Инерционный выключатель подачи топлива находится за крышкой доступа в

правой передней панели отделки.



F1-1
