ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ДВИГАТЕЛЬ

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ И КЛАПАНЫ  – 2,0 л



•  Ручная регулировка крепления клапанов:

-  Впуск: 0,15 мм  (0,11—0,18 мм)
-  Выпуск 0,30 мм (0,27—0,34 мм)


•  Регулировка производится, когда двигатель находится в холодном состоянии (COLD)

с помощью выбираемого толкателя клапана.
-  Толщина толкателя = измеренный зазор плюс базовая толщина толкателя минус

максимально требуемый зазор.


•  Для регулировки крепления клапана требуется удаление распределительного вала.

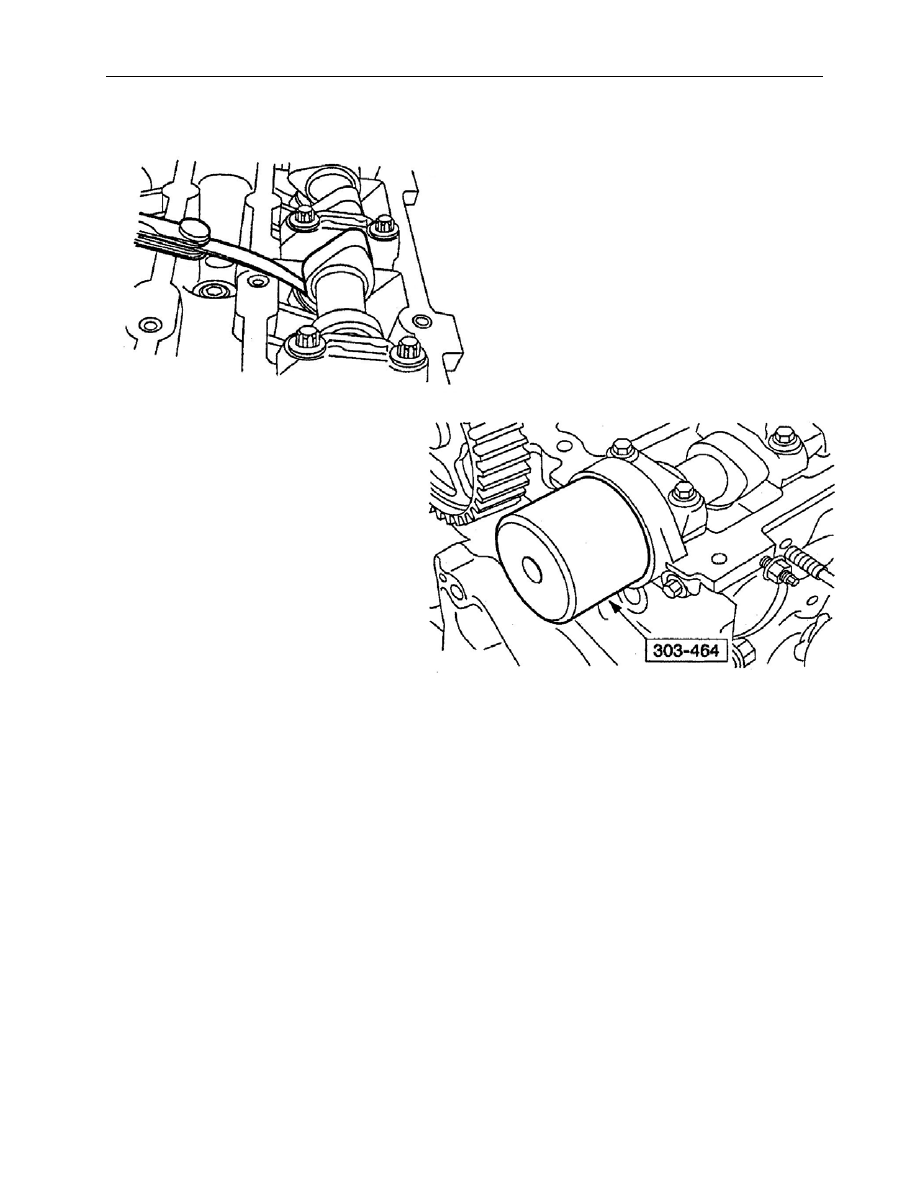

• SST

303-464

и болт 10 x 70 используются для втягивания нового уплотнения в корпус

уплотнителя.



B-5

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ДВИГАТЕЛЬ

МЕСТА ОБСЛУЖИВАНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА – 2,0 л



•  Центрирование кулачков устанавливается при сборке с использованием SST 303-465

с задней стороны кулачков.


•  Для установки болта цепной шестерни кулачок и цепные шестерни удерживаются с

использованием SST 303-098.



Предупреждение: Использование центрирующего инструмента для удержания
кулачков при удалении или установке цепной шестерни может привести к
повреждению кулачков или головки.


•  Для установки коленчатого вала в верхней мертвой точке (TDC) для синхронизации

кулачков также используется синхронизирующий штифт SST 303-574. (Примечание:
Заглушкой является штырь, а не болт, как показано.)


•  Колпаки кулачков нумеруются для правильной повторной установки. Для #0 и #5

(передний) требуется уплотнитель.



B-6

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ДВИГАТЕЛЬ

ПРИВОД ВСПОМОГАТЕЛЬНОГО ОБОРУДОВАНИЯ – 2,0 л

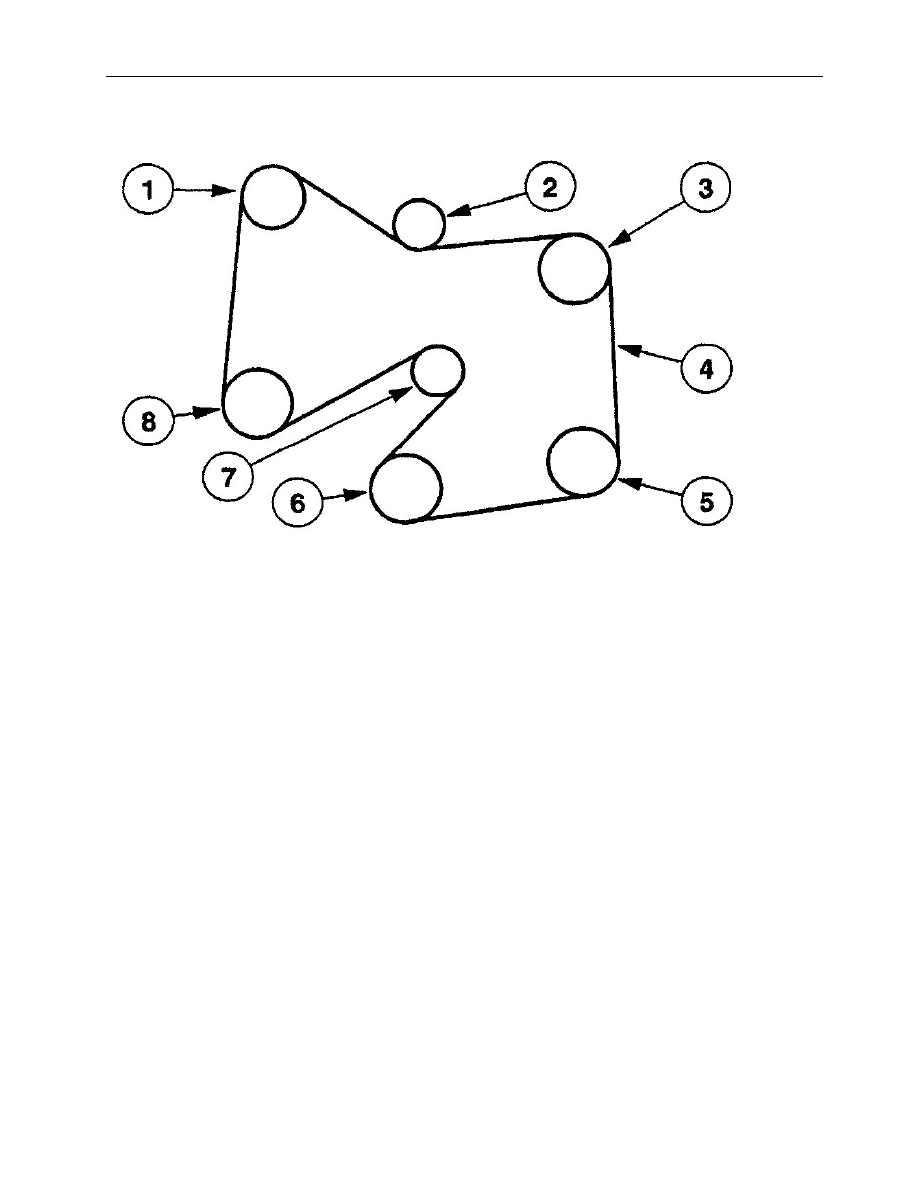

•  Компоновка вспомогательного ремня и привода:


1.

Генератор 6.

Шкив коленчатого вала

2.

Холостой шкив 7.

Водяной насос

3.

Рулевой привод с усилителем 8.

Натяжное устройство

4.

Вспомогательный приводной



приводного ремня



ремень





5.

Компрессор A/C







•  Натяжное устройство проверяется путем наблюдения за откликом (перемещением),

когда A/C включается или выключается или когда происходит ускорение двигателя.


•  Для удаления/установки ремня используйте гаечный ключ для болта шкива

натяжного устройства, которое следует поворачивать против часовой стрелки.



B-7

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ДВИГАТЕЛЬ

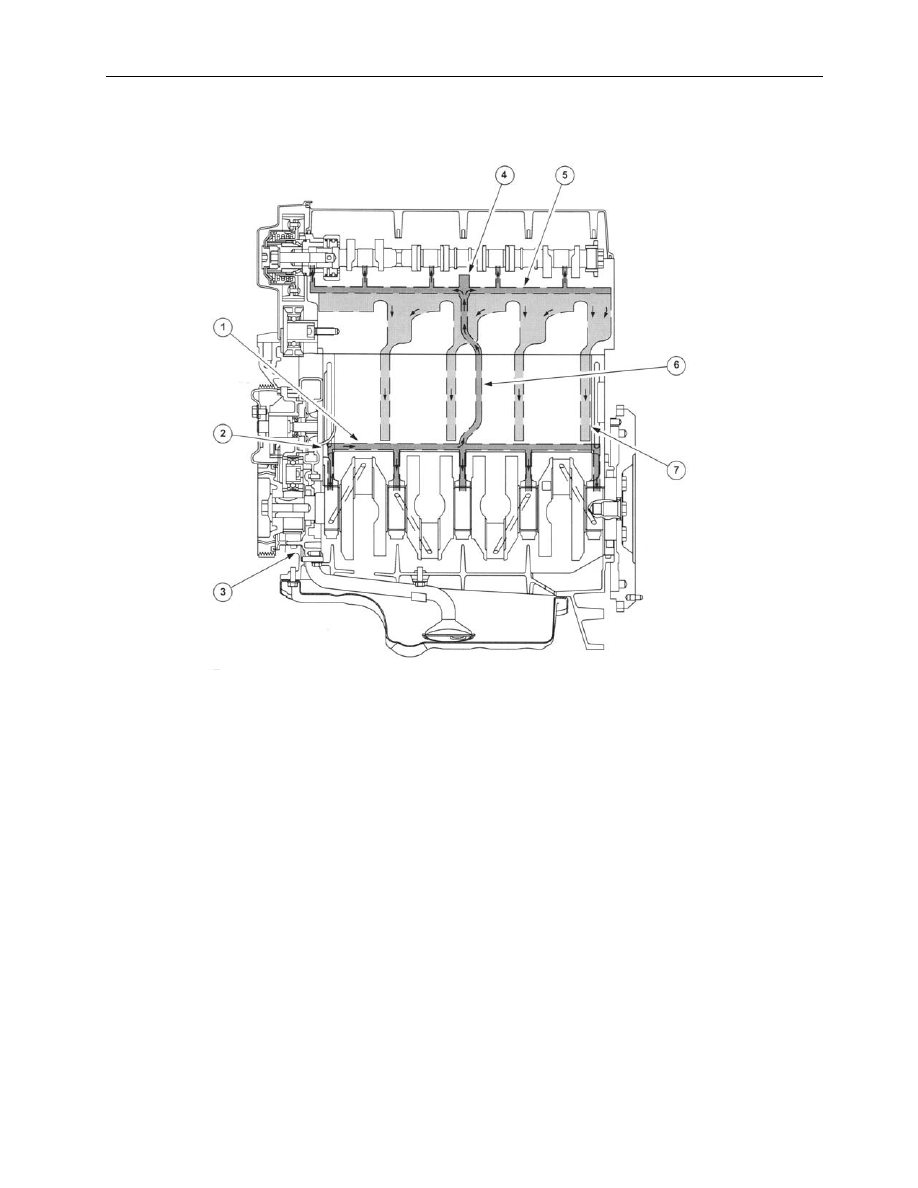

СИСТЕМА СМАЗКИ – 2,0 л





•  Масло 5W-30 в модели 1 вскоре будет заменено на 5W-20; в руководстве владельца

для обоих двигателей указано 5W-20.


•  Замена масла с помощью фильтра = 4,5 кварты

•  Масляный насос “Gerotor” приводится непосредственно от коленчатого вала.

•  Охладитель масла расположен у основания масляного фильтра.

•  Применение твердых фильтров должно снизить незначительные проблемы,

связанные со смазкой.




B-8
