Кузов и доп. оборудование

Cиcтeмы развлечeния

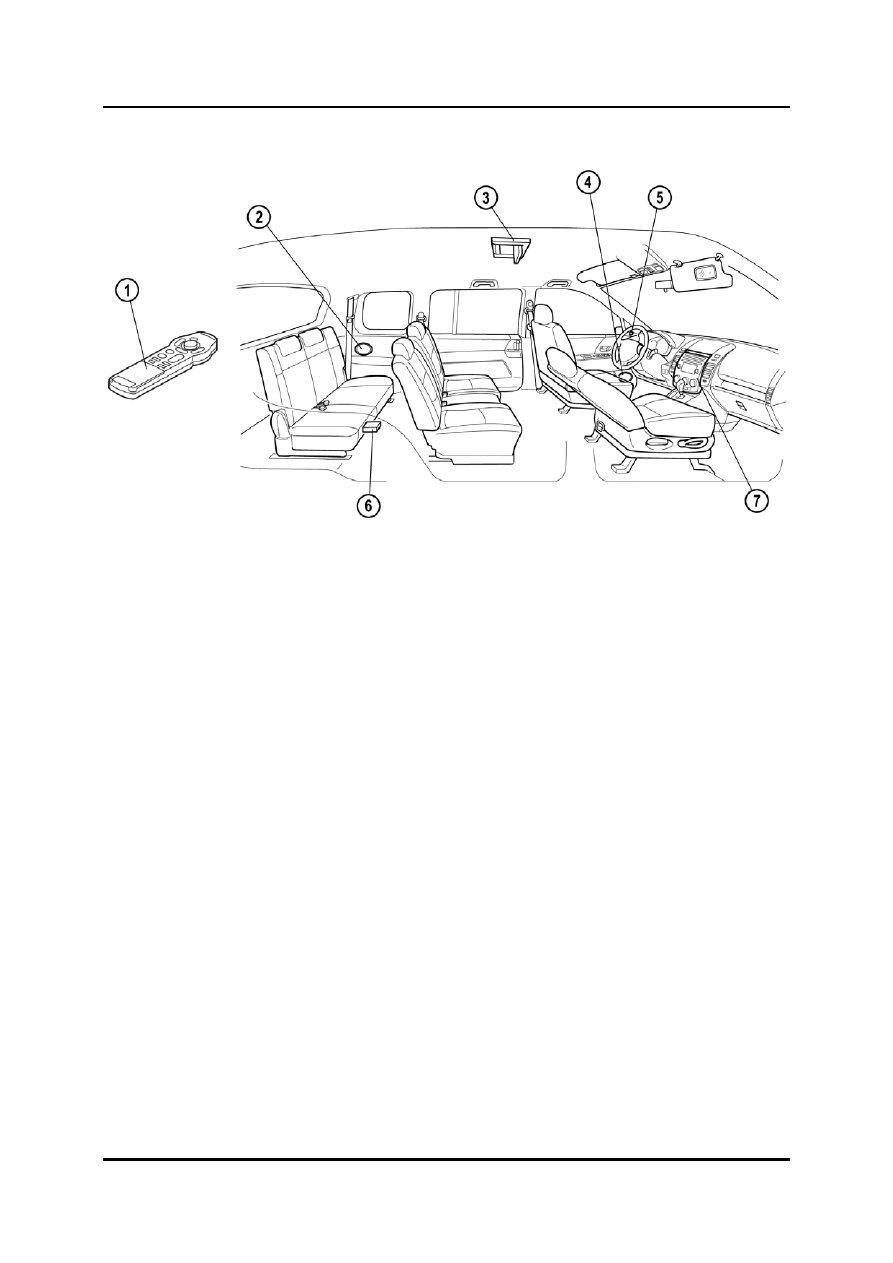

Расположение элементов



M5_09043



1

Пульт дистанционного управления 5  Высокочастотный громкоговоритель

2

Задний громкоговоритель 6

Вспомогательный терминал

3

Устройство RES

7

Аудиосистема

4

Громкоговоритель передней двери








Воспроизведение DVD/CD

•

Могут воспроизводиться следующие форматы DVD/CD:

–

DVD-VIDEO 12 см или 8 см (формат PAL, региональный код «2» или «ALL»)

–

Video-CD 12 см или 8 см (формат PAL)

–

CD-R (CD-AUDIO, MP3)

–

CD-RW (CD-AUDIO, MP3)



Обучение обслуживанию Mazda5

09-99



Cиcтeмы развлечeния

Кузов и доп. оборудование

Настройка

•

При помощи пульта дистанционного управления могут быть изменены следующие
установленные значения воспроизведения и настройки:

–

Язык (язык меню, язык субтитров/устный)

–

Блокировка от детей (если установлена на DVD)

–

Угол кинокамеры DVD (если установлен на DVD)

–

Размер экрана воспроизведения DVD

–

Качество изображения

–

Баланс воспроизведения звука (левый, правый или оба)



Функция защиты от перегрева

•

Если внутренняя температура проигрывателя DVD/CD или дисплея превышает
пороговое значение, работы проигрывателя DVD/CD или дисплея автоматически
прерывается для предотвращения возможных неисправностей.  Работа
возобновляется, когда температура понижается до второго порогового значения.



Позиция

Работа прекращается

Работа возобновляется

Проигрыватель DVD/CD

Приблизительно 88

°C

Приблизительно 70

°C

Дисплей

Приблизительно 95

°C

Приблизительно 85

°C



Функция охлаждения

•

В устройство RES встроен внутренний охлаждающий вентилятор для контроля
внутренней температуры.

•

Охлаждающий вентилятор включается, если внутренняя температура устройства
RES достигает приблизительно 50

°C, и отключается, когда внутренняя

температура понижается до приблизительно 40

°C.



Функция определения понижения напряжения

•

Для предотвращения возникновения неисправностей работа RES автоматически
прекращается, и на дисплее  появляется сообщение “Battery Error”, если
напряжение питания падает ниже 9,5 В.




09-100

Обучение обслуживанию Mazda5

Кузов и доп. оборудование

Cиcтeмы развлечeния

Монитор заднего вида

•

Монитор заднего вида состоит из модуля управления монитором заднего вида,
камеры заднего вида, датчика угла поворота рулевого управления, ЖКД
(жидкокристаллического дисплея), (интегрированного в навигационную систему
автомобиля) и выключателя фонаря заднего хода.

•

Когда водитель выбирает передачу заднего хода при положении зажигания ON,
включается камера заднего вида и отображает  зону за автомобилем на дисплее
навигационной системы.

•

На изображение накладываются ориентирные линии, показывающие
предполагаемый маршрут автомобиля, а также лини ширины автомобиля.

•

Информация от датчика угла поворота рулевого управления принимается модулем
управления монитором заднего вида через HS-CAN, обрабатывается модулем и
отображается в виде линий разных цветов на дисплее.

•

При повороте рулевого колеса, предполагаемый маршрут автомобиля изменяется
на дисплее.



Обучение обслуживанию Mazda5

09-101



Cиcтeмы развлечeния

Кузов и доп. оборудование

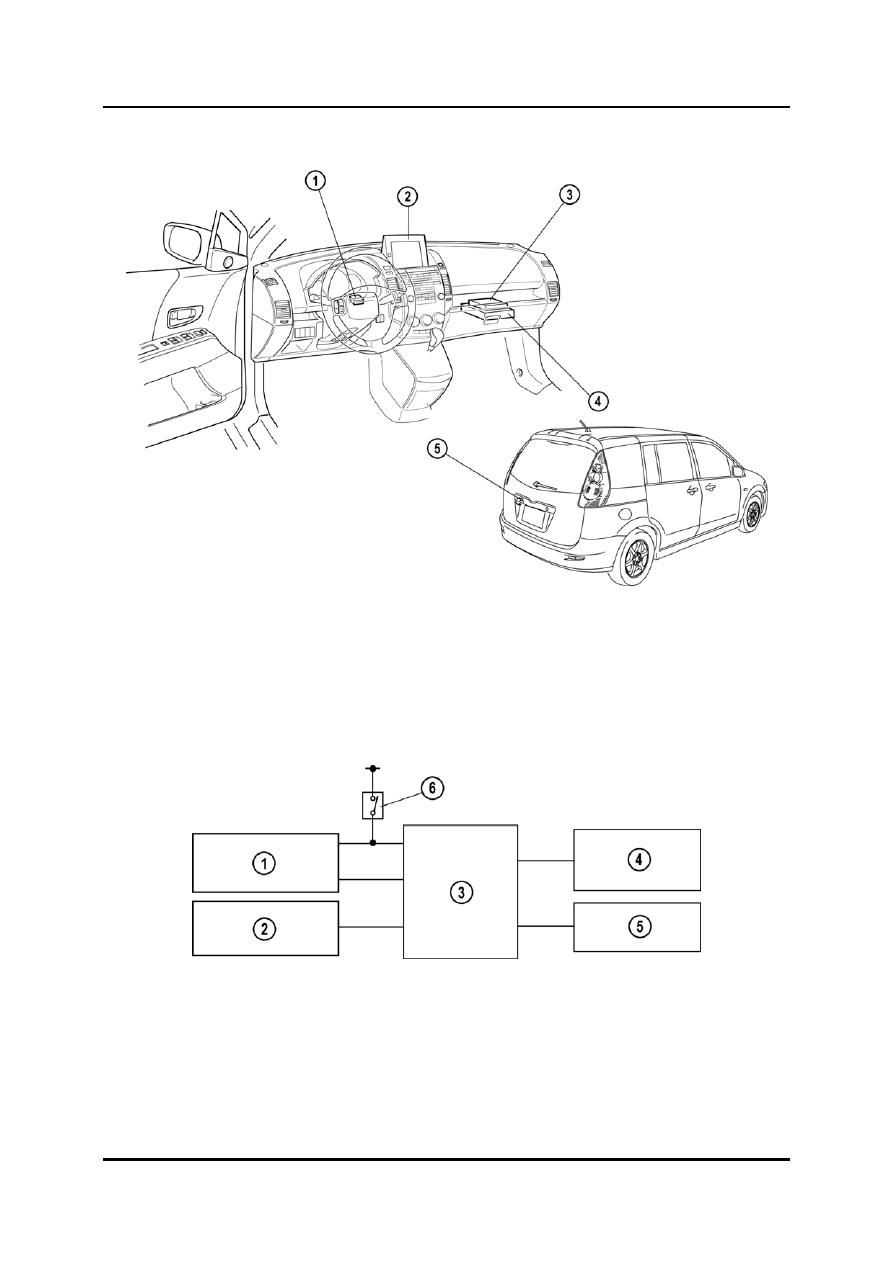

Расположение элементов



M5_09044



1  Датчик угла поворота рулевого

3  Модуль управления монитором заднего

вида



управления 4

Навигационная система автомобиля

2  Устройство ЖКД 5

Камера заднего вида



Обзор системы



M5_09045



1  Навигационная система

автомобиля

4

Датчик угла поворота рулевого
управления

2  Устройство ЖКД 5

Камера заднего вида

3  Модуль управления монитором

6

Резервный переключатель освещения



заднего вида

(MTX)
