Кузов и доп. оборудование

Cиcтeмы развлечeния

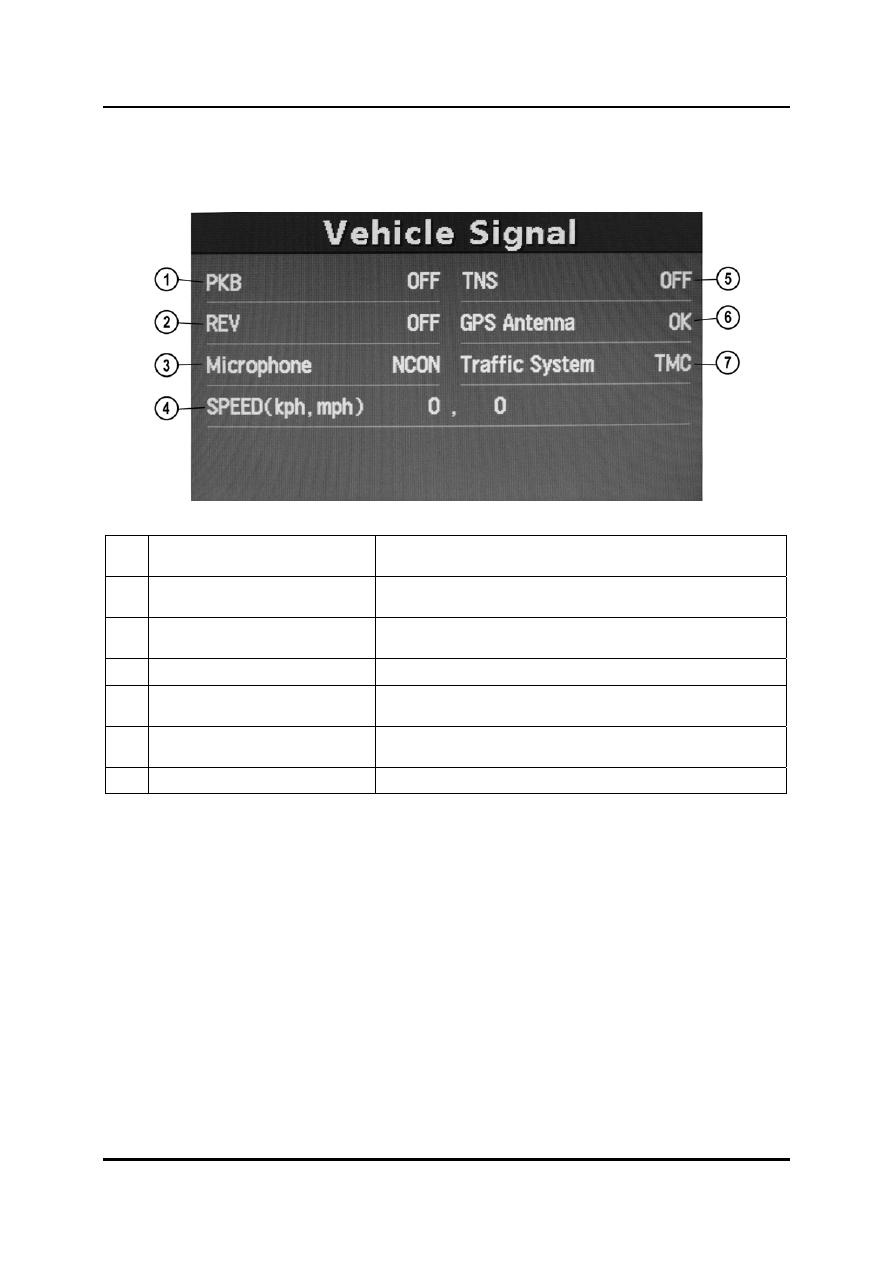

Проверка сигнала автомобиля

•

Функция проверки сигнала автомобиля позволяет проверить несколько входных
сигналов навигационной системы.



M5_09075



1 PKB

ON = сигнал стояночного тормоза включен.
OFF = сигнал стояночного тормоза отключен.

2

REV

ON = выбрана передача заднего хода
OFF = не выбрана передача заднего хода

3

Микрофон

OK = подключен
NCON = отключен

4

Скорость

Текущая скорость автомобиля в км/час/миль/час

5

TNS

ON= сигнал TNS включен



OFF= сигнал TNS отключен

6

Антенна GPS

OK = подключена
NCON = отключена

7

Система движения

TMC = тюнер TMC соединен



Проверка навигационной системы

•

Отображается подменю в случае выбора опции “Navigation Check”.  Следующие
опции могут быть введены через данное подменю:

–

Информация GPS

–

Проверка микрофона

–

Датчики автомобиля

–

Статистические данные

Обучение обслуживанию Mazda5

09-91



Cиcтeмы развлечeния

Кузов и доп. оборудование

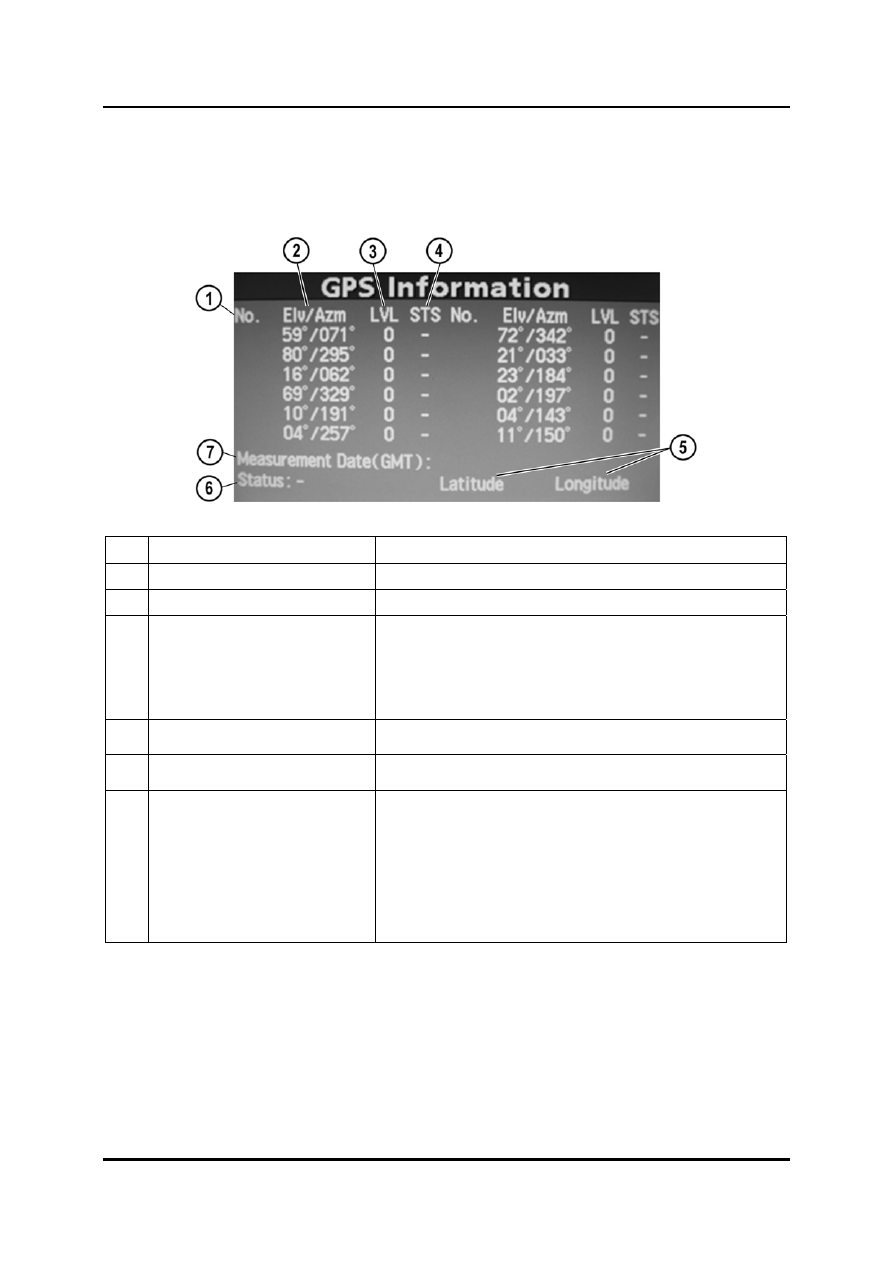

Информация GPS

•

Опция “GPS Information” позволяет проверить данные, полученные от спутника
GPS.





M5_09076



1

№

Индивидуальный номер спутника

2 Elv/Azm

Возвышение/азимут (положение спутника)

3 LVL

Уровень сигнала

4 STS

Статус приема
Р = данные принимаются и используются для
определения местоположения
Т = данные принимаются, но не  используются для
определения местоположения
- = данные не принимаются

5 Latitude/Longitude

Местоположение в данный момент в градусах, минутах
и секундах

6

Measurement Date (GMT)

Дата и время, полученные от спутника GPS
Время – GMT (среднее по Гринвичу)

7 Status

2D = двухкоординатное позиционирование
3D = трехкоординатное позиционирование
NG = неприменимые данные позиционирования
error = ошибка связи между приемником GPS и
навигационной системой
- = двухкоординатное позиционирование не
возможно, сигналы принимают только от двух, или
менее, спутников




09-92

Обучение обслуживанию Mazda5

Кузов и доп. оборудование

Cиcтeмы развлечeния

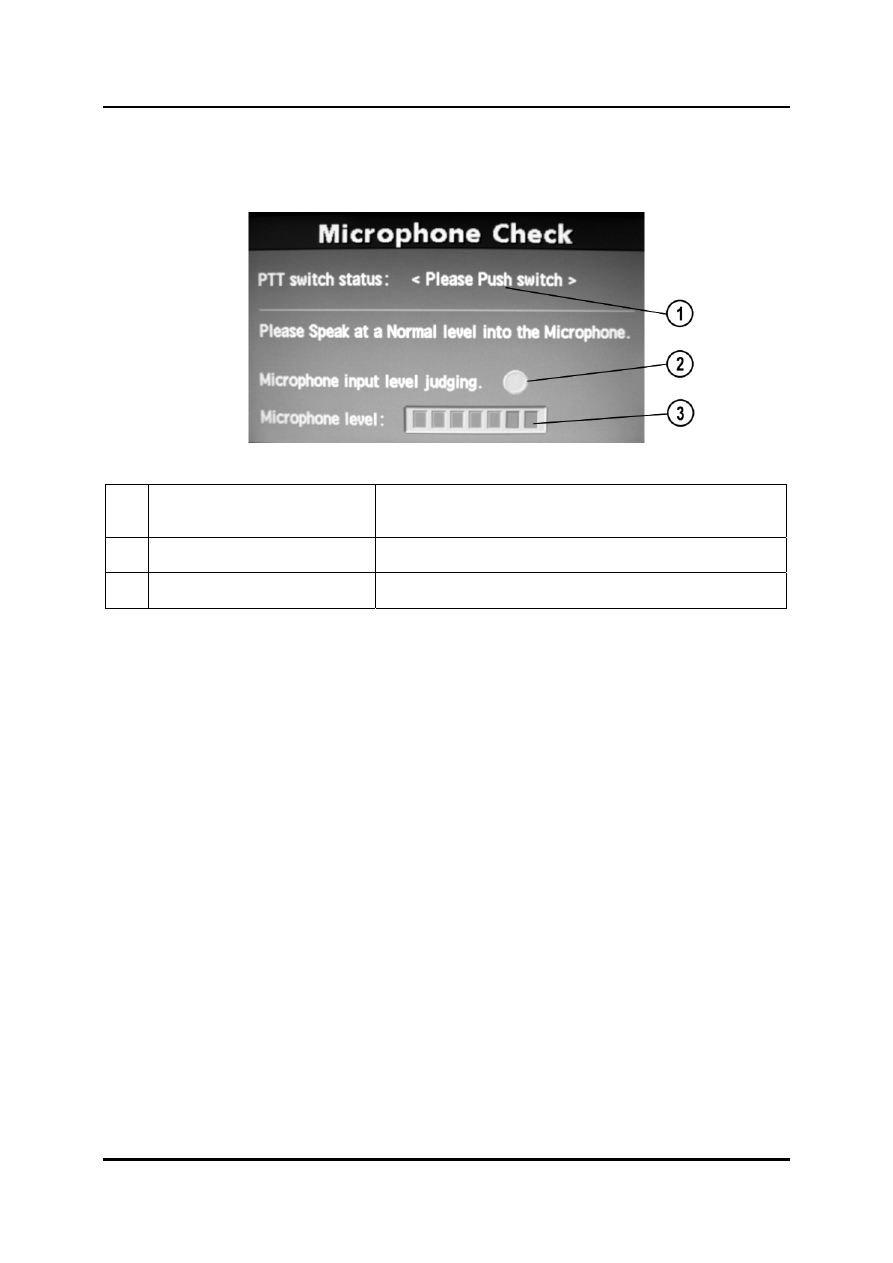

Проверка микрофона

•

Функция “Microphone Check” позволяет проверить входные сигналы микрофона.





M5_09077



1

Статус переключения PTT

Please Push Switch = не нажата кнопка распознавания
голоса
OK = кнопка распознавания голоса нажата

2

Оценка уровня входного
сигнала микрофона

Синий индикатор = произнесенное слово выше
порогового значения

3

Уровень микрофона

Показывает уровень входного сигнала микрофона
столбчатым графиком




Обучение обслуживанию Mazda5

09-93



Cиcтeмы развлечeния

Кузов и доп. оборудование

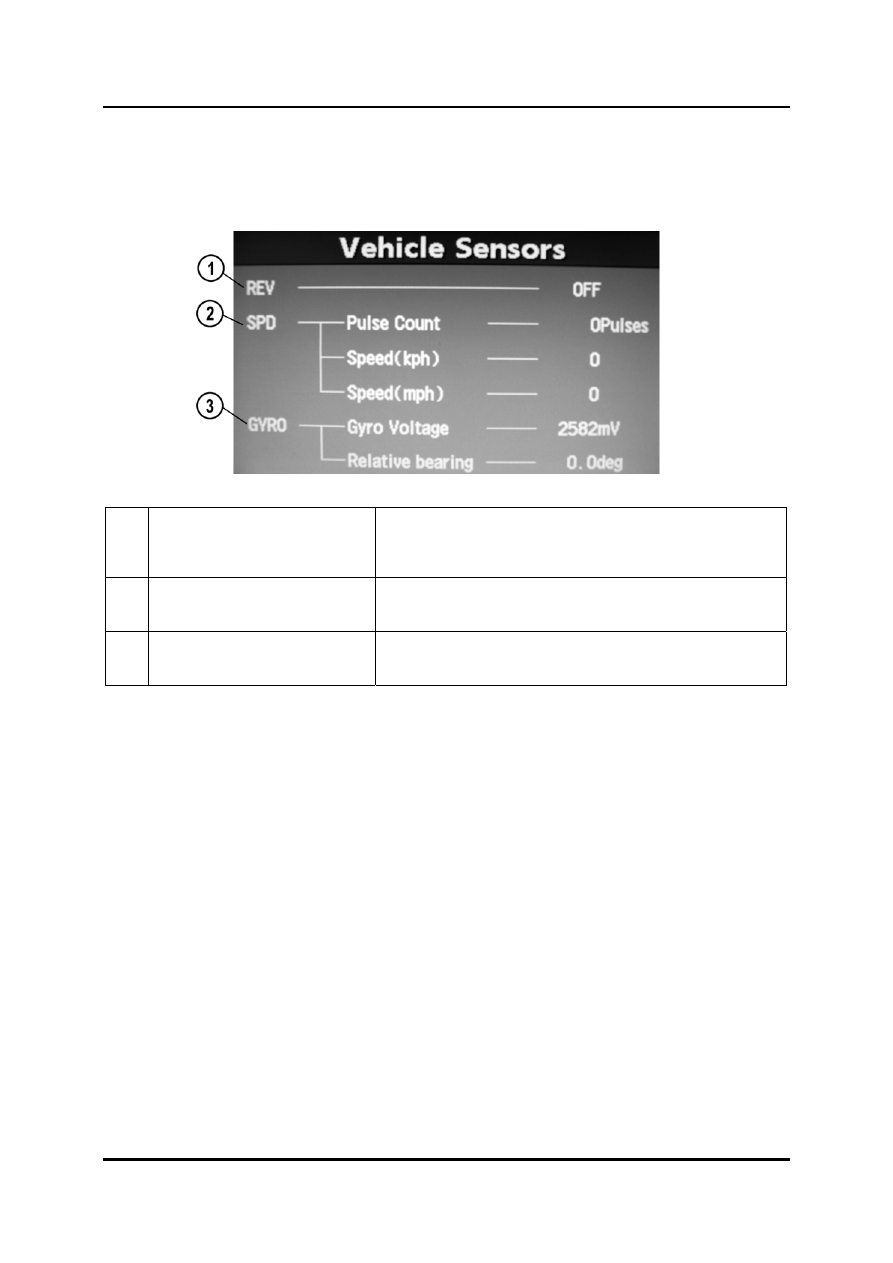

Датчики автомобиля

•

Опция “Vehicle Sensors” позволяет проверить сигналы датчиков навигационной
системы.





M5_09078



1 REV

Показывает включен или отключен сигнал передачи
заднего хода (сигнал передачи заднего хода также
включен, когда дисплей переключается на камеру
заднего вида).

2 SPD

Отображает количество импульсов скорости
автомобиля на определенное расстояние и расчетную
скорость.

3 GYRO

Отображает гиро напряжение и относительный угол,
рассчитанный по напряжению.
