Кузов и доп. оборудование

Охранная система и замки

Противоугонная система (автомобили с усовершенствованной системой
«бесключевого» входа)

•

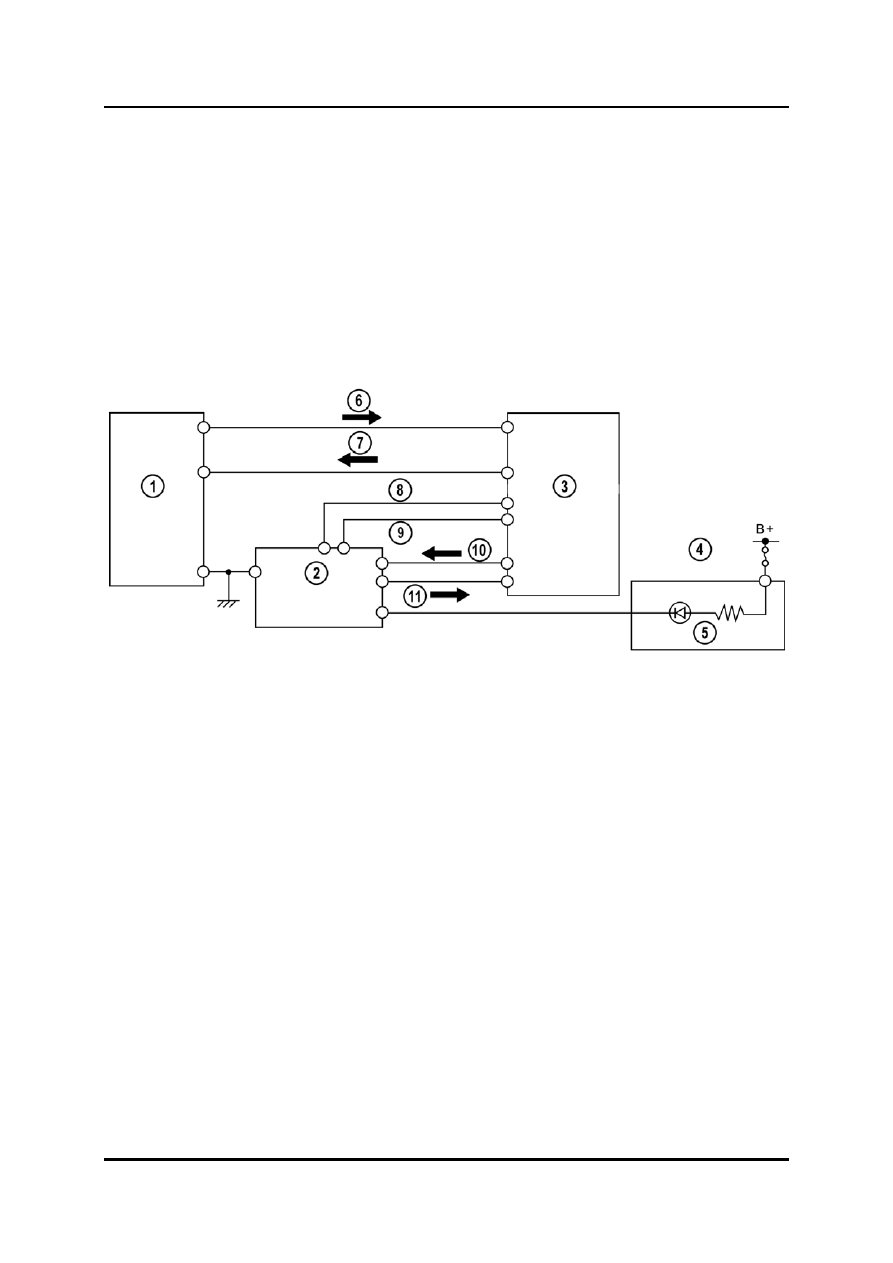

Используется противоугонная система типа D-PATS (Distributed Passive Anti-Theft
System = распределенная пассивная противоугонная система). Противоугонная
система состоит из вспомогательного ключа (с встроенным приемопередатчиком),
рамочной антенны, РСМ и модуля «бесключевого» управления.

•

Могут быть запрограммированы восемь ключей максимум.

•

Связь между РСМ и модулем «бесключевого» управления осуществляется через
шину HS-CAN, тем не менее отдельная линия связи используется для
подтверждения безопасности противоугонной системы.





M5_09023




1

Рамочная антенна 7

Сигнал приема

2 PCM

8 CAN-High

3

Модуль «бесключевого»
управления

9 CAN-Low

4

Приборный  щиток 10

Линия передачи

5

Индикатор безопасности 11

Линия приема

6

Сигнал передачи







Обучение обслуживанию Mazda5

09-39



Охранная система и замки

Кузов и доп. оборудование

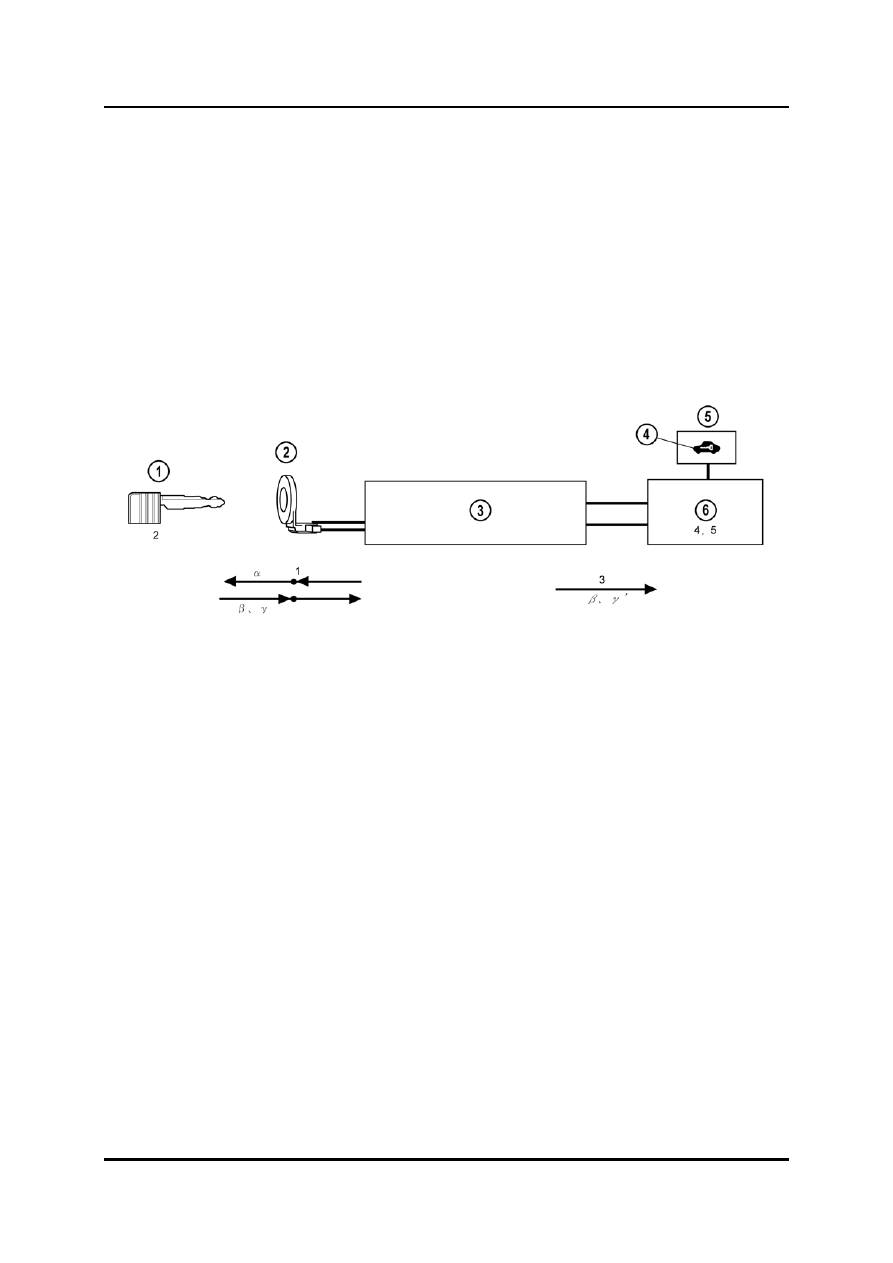

Принцип действия

•

Принцип действия противоугонной системы отличается от системы Mazda3,
которая контролируется приборным щитком.  Управление противоугонной
системой Mazda5 с усовершенствованной системой «бесключевого» входа
осуществляется модулем «бесключевого» управления.


ПРИМ: Ключ обладает уникальным идентификационным номером, которые был

предварительно запрограммирован в модуль «бесключевого» управления и
РСМ.  Из-за этого необходимо сбросить систему в исходное состояние, если
заменены части противоугонной системы (такие как добавление/стирание
ключа или замена модуля «бесключевого» управления или РСМ).






M5_09024



1

Ключ (приемопередатчик) 4

Индикатор безопасности

2

Рамочная антенна 5

Приборный  щиток

3

Модуль «бесключевого»
управления

6 PCM



09-40

Обучение обслуживанию Mazda5

Кузов и доп. оборудование

Охранная система и замки



РЕЗУЛЬТАТ ОТРИЦ.

РЕЗУЛЬТАТ ОТРИЦ.

Запуск дв игателя в ключен.
(Индикатор безопасности горит в  течение
приблизительно 3 сек и гаснет)

*:  Данные

α   - это случайное, изменяющееся каждый раз значение.

Кнопка запуска нажата и ключ зажигания перев еден в
положение  ON.

1. PCM передает данные

α * на ключ (приемопередатчик

через модуль бесключев ого управ ления и рамочную

2.  Ключ (приемопередатчик) рассчитыв ает данные

β  по

полученным данным α, и передает уникальный номер ID
ключа

γ  и данные β   на модуль бесключевого

управ ления и рамочную антенну.

3.  Модуль бесключев ого управ ления генерирует

γ '  из γ ,

и передает

γ '  и β   на PCM.

4.  PCM подтв ерждает, что полученный номер ID ключа
соотв етств ует номеру ID уже запрограммиров анного

5.  PCM срав нив ает полученные от ключа через модуль
бесключев ого управ ления данные

β  со  значением,

Запуск дв игателя отключен.
(Индикатор безопасности мигает/горит, после
обнаружения такой ошибки, как неудачное
подтв ерждение или неисправ ность, затем
десять раз отображаются DTC)



M5_09T004



Обучение обслуживанию Mazda5

09-41



Охранная система и замки

Кузов и доп. оборудование

Замена компонентов противоугонной системы

Операция

Необходимая подготовка

Внимание

Добав ление ключей или карточек-
ключей
(имеются дв а
запрограммиров анных ключа)

• Дв а или более
  запрограммиров анных ключа или
  карточки-ключа

• Может в ыполняться без WDS при у слов ии в ключения
  фу нкции "Программиров ание запасных ключей
  заказчиком",  или при помощи WDS.

Добав ление ключей (есть один
запрограммиров анный ключ,
или ключи отсу тств у ют)

•Один запрограммиров анный ключ
  или карточка-ключ

• Пока ав томобиль может быть запу щен ключом или
  карточкой-ключом, необходим только один ключ
  или карточка-ключ.
• Выполняется только при помощи  WDS.

Стирание ID ключей

• Программиру ется дв а ключа или
  более.

• Все номер ID ключей бу ду т стерты.
• Все ключи к ав томобилю следу ет собрать и
  запрограммиров ать.
• Выполняется только при помощи  WDS.
• Необходим сброс параметра.

Замена только  P CM

• Нов ый  P CM .
• Одна запрограммиров анная
  карточка-ключ.
• Программиру емые ключи (дв а или
  более)

• Выполняется только при помощи WDS.
• Необходим сброс параметра.

Замена только у зла блокиров ки
ру лев ого у прав ления

• Нов ый у зел блокиров ки ру лев ого
  у прав ления
• Одна запрограммиров анная
  карточка-ключ.
• Программиру емые ключи (дв а или
  более)

• Карточка-ключ и блокиров ка ру лев ого у прав ления должны
  быть запрограммиров аны до карточек-ключей.
• Выполняется только при помощи  WDS.
• Необходим сброс параметра.

Однов ременная замена  P CM   и
у зла блокиров ки ру лев ого
у прав ления

• Нов ый  P CM .
• Нов ый у зел блокиров ки ру лев ого
  у прав ления
• Одна запрограммиров анная
  карточка-ключ.
• Программиру емые ключи (дв а или
  более)

• Необходимо программиров ание блокиров ки ру лев ого
  у прав ления.
• Выполняется только при помощи  WDS.
• Необходим сброс параметра.

Замена только моду ля
бесключев ого у прав ления

• Нов ый моду ль бесключев ого
  у прав ления
• Программиру емая карточка-ключ
• Программиру емые ключи (дв а или
  более)

• Все ключи к ав томобилю следу ет собрать и
  запрограммиров ать.
• Произв ести программиров ание карточки-ключа, затем -
  блокиров ки ру лев ого у прав ления. t
• Следу ет запрограммиров ать, по крайней мере, одну
   карточку -ключ и дв а ключа
• Выполняется толь

Однов ременная замена моду ля
бесключев ого у прав ления и
блокиров ки ру лев ого
у прав ления

• Нов ый моду ль бесключев ого
  у прав ления
• Нов ый у зел блокиров ки ру лев ого
  у прав ления
• Программиру емая карточка-ключ
• Программиру емые ключи (дв а или
  более)

• Все ключи к ав томобилю следу ет собрать и
  запрограммиров ать.
• Произв ести программиров ание карточки-ключа, затем -
  блокиров ки ру лев ого у прав ления.
• Следу ет запрограммиров ать, по крайней мере, одну
   карточку -ключ и дв а ключа
• Выполняется тольк





M5_09T005
