Бортовая система диагностики

•

Бортовая система диагностики выполняет указанные ниже функции:

–

Самотестирование

–

Контроль PID

–

Функция имитационной проверки



Самотестирование

•

Функция самотестирования позволяет отображать DTC усовершенствованной
системы «бесключевого» входа.  Для их просмотра следует подключить к
автомобилю WDS и выбрать опцию Toolbox

→Self Test→Modules→RKE.



Контроль PID

•

Контроль PID позволяет осуществлять контроль PID для усовершенствованной
системы «бесключевого» входа. Для их просмотра следует подключить к
автомобилю WDS и выбрать опцию Toolbox

→Datalogger→Modules→RKE.

Позиция

Наименование

Ед./

Состояние

DTC_CNT

Число непрерывных DTC

-

RPM

Скорость вращения двигателя

об/мин

VSS

Скорость автомобиля

км/час

VPWR

Напряжение питания

V

NUMCARD

Число программируемых карточек-ключей

-

NUMKEY

Число номеров ID программируемых карточек-ключей

-

DRSW_D

Выключатель двери (дверь водителя)

ОТКРЫТЬ/

ЗАКРЫТЬ

DRSW_ALL

Выключатель двери (все двери и задняя поднимающаяся)

ОТКРЫТЬ/

ЗАКРЫТЬ

BOO

Положение педали тормоза (выключатель тормоза)

Вкл./Откл.

REQ_SW_D

Датчик запроса (дверь водителя)

Вкл./Откл.

REQ_SW_P

Датчик запроса (дверь пассажира)

Вкл./Откл.

REQ_SW_BK

Датчик запроса (задняя дверь)

Вкл./Откл.

LOCK_SW_D

Датчик замка двери

Вкл./Откл.

IMMOBI

Противоугонная система установлена или нет

Вкл./Откл.

TR/LG_SW

Датчик защелки задней двери

ОТКРЫТЬ/

ЗАКРЫТЬ

IG_KEY_IN

Датчик напоминания о ключе

Ключ вставлен/

Ключ вынут

IG_SW_ST

Выключатель зажигания (нажимной)

Нажат/

Не нажат

BUZZER

Бесключевое звуковое устройство

Вкл./Откл.

PWR_IG1

Питание (IG1)

Вкл./Откл.

PWR_ACC

 Питание (ACC)

Вкл./Откл.



M5_09T002



Обучение обслуживанию Mazda5

09-35



Охранная система и замки

Кузов и доп. оборудование

Имитационная проверка

•

Имитационная проверка позволяет активизировать PID для усовершенствованной
системы «бесключевого» входа. Для этого следует подключить к автомобилю WDS
и выбрать опцию Toolbox

→Datalogger→Modules→RKE.




Позиция

Применяемый компонент

Ед./

Состояние

BZR_OUT

Бесключевое звуковое устройство

Вкл./Откл.

BZR_IN

Внутреннее звуковое устройство (приборный щиток)

Вкл./Откл.

LNP_RED

Индикатор бесключевой системы (красный)

Вкл./Откл.

LNP_GREEN

Индикатор бесключевой системы (зеленый)

Вкл./Откл.

DR_LOCK

Все двери Запереть/Откл.

Запереть/Откл.

DR_UNLOCK

Все двери Отпереть/Откл

Отпереть/Откл.

SUPERLOCK

Все двери Запереть/Откл.

Запереть/Откл.





M5_09T003






09-36

Обучение обслуживанию Mazda5

Кузов и доп. оборудование

Охранная система и замки

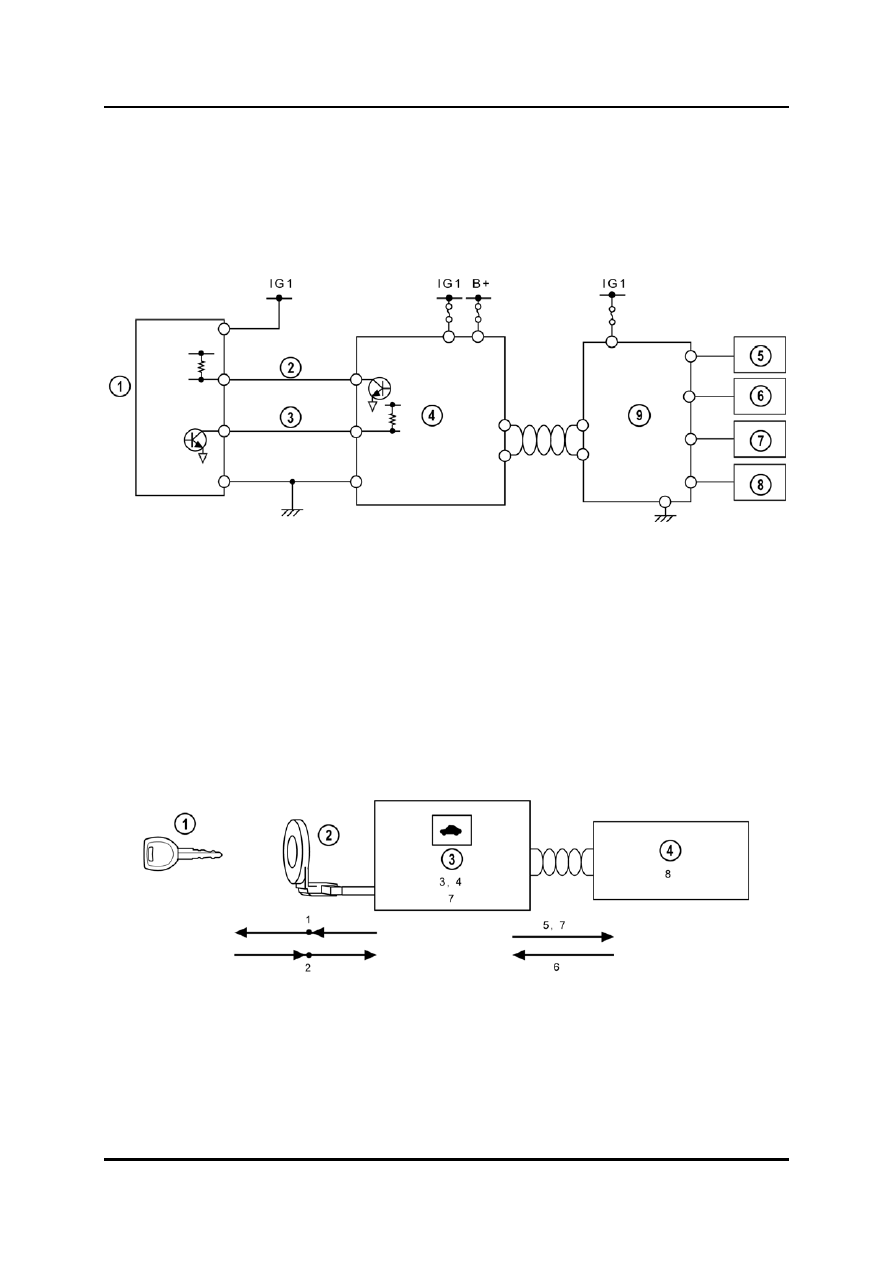

Противоугонная  система (автомобили со стандартной системой
«бесключевого» входа)

•

Применяется противоугонная система, практически не отличающаяся от
противоугонной системы Mazda3 (BK). Управление противоугонной системой
осуществляется при помощи приборного щитка.





M5_09029



1

Рамочная антенна 6 Реле топливного насоса (бензиновые двигатели)

или

2

Линия передачи



клапан дозировки топлива (дизельный двигатель)

3

Линия приема 7

Катушка зажигания (только бензиновый двигатель)

4

Приборный  щиток 8  Реле стартера

5

Топливная
форсунка

9 PCM




Принцип действия



M5_T09030



1

Ключ (приемопередатчик) 3

Приборный  щиток

2

Рамочная антенна 4

PCM

Обучение обслуживанию Mazda5

09-37



Охранная система и замки

Кузов и доп. оборудование

НЕУДОВЛ.

РЕЗУЛЬТАТ

      УДОВЛ. РЕЗУЛЬТАТ

НЕУДОВЛ.

РЕЗУЛЬТАТ

     УДОВЛ. РЕЗУЛЬТАТ

5. Приборный щиток запрашив ает данные на подтв ерждение от   P CM .

6. P CM  посылает данные C* на приборный щиток.

НЕУДОВЛ.

РЕЗУЛЬТАТ

       УДОВЛ. РЕЗУЛЬТАТ

Запу ск дв игателя разрешен.
(Индикатор безопасности гаснет приблизительно через 3 сек)

Ключ зажигания перев еден из положения LOCK (A CC) в  положение
ON (STA RT). (Включается индикатор безопасности))

1. Приборный щиток посылает данные   A * на ключ
(приемопередатчик) через рамочну ю антенну .

2. Ключ (приемопередатчик) рассчитыв ает данные  B  по полу ченным
данным  A   и посылает номер ID ключа и данные  B   приборный щиток через
рамочну ю антенну .

3. Приборный щиток пров еряет соотв етств ие полу ченного номера ID ключа
с предв арительно зарегистриров анными номерами ID ключей.

4. Приборный щиток произв одит расчет при помощи полу ченных даннх В и
срав нив ает их с посланными данными А.

7. Приборный  щиток рассчитыв ает данные D по полу ченным данным С и
посылает их на РСМ.

8. P CM  произв одит расчеты с использов анием полу ченных данных D
 и срав нив ает с посланными данными C.

Запу ск дв игателя не разрешен. После
обнару жения ошибки (неподтв ерждение
или неисправ ность) инидкатор
безопасности загорается или мигает в
течение приблизительно 1 мин, затем
десять раз отображается DTC.

*: Данные  A   и C каждый раз яв ляются слу чайными значениями.
