Тормоза

Регулировка динамической стабильности

Комбинированный датчик

•

Комбинированный датчик расположен на поперечной балке по правым передним
сиденьем, он определяет величину поворота вокруг вертикальной оси и величину
боковой перегрузки. Комбинированный датчик передаёт информацию об угловом
ускорении рыскания и поперечном ускорении в DSC HU/CM через выделенную
шину CAN (независимо от MS-CAN/HS-CAN).


ПРИМ: При замене комбинированного датчика новый датчик необходимо

инициализировать. Чтобы это выполнить, подключите к автомобилю WDS
(Worldwide Diagnostic System = Всемирная диагностическая система) и
выберите опцию Toolbox

→Chassis→ABS/DSC→Sensor Initialization (Панель

инструментов

→Шасси→ABS/DSC→Инициализация датчика). Или выберите

опцию Toolbox

→Datalogger→Modules→ABS (Панель

инструментов

→Регистратор данных→Модули→ABS). Затем установите

идентификаторы PID LATACCEL #  YAWRATE # в значение TRUE. После
завершения инициализации следует проехать на автомобиле в течение пяти
минут или более.





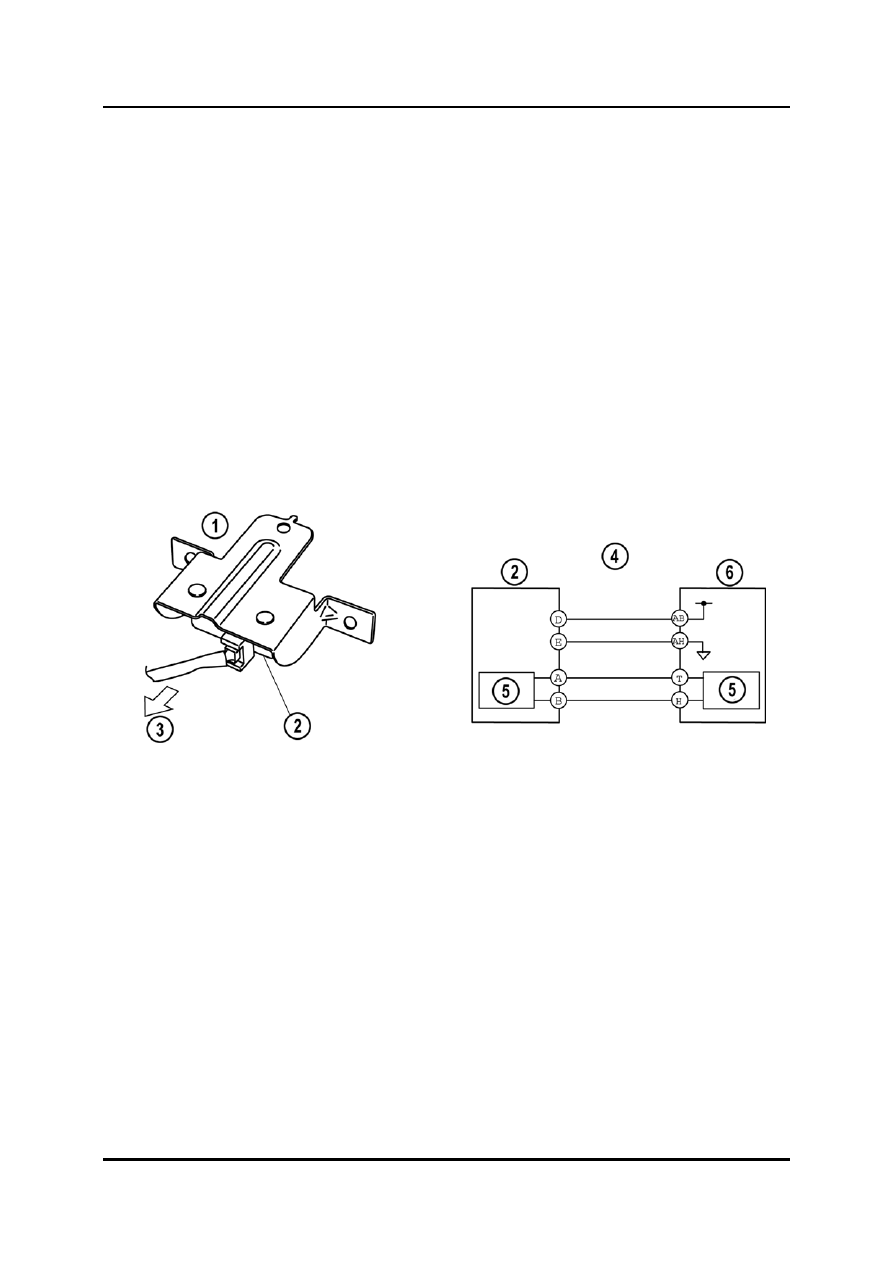

M5_04004

1

Внешний вид 4

Электрическая схема системы

2

Комбинированный датчик 5

Управление CAN

3

Передняя часть автомобиля 6

DSC

HU/CM





Обучение обслуживанию Mazda5

04-5



Регулировка динамической стабильности

    Тормоза

ЗАМЕЧАНИЯ:

04-6

Обучение обслуживанию Mazda5

















05



Коробка передач/

КП в сборе с

ведущим мостом







05 Коробка передач/ КП в сборе с ведущим мостом

Механическая КП для автомобилей с приводом на передние колеса ....1

Общие характеристики .................................................................................1

Коробка передач G35M-R .................................................................................2

Технические характеристики........................................................................2
Общий вид .....................................................................................................3
Трёхконусный синхронизирующий механизм..............................................4

Работа .....................................................................................................4

Механизм переключения передач ...............................................................5

Коробка передач A26M-R ................................................................................ 6

Технические характеристики........................................................................6
Общий вид .....................................................................................................6
Конструкция ...................................................................................................7
Вид в разрезе ................................................................................................8
Перераспределение мощности....................................................................9

С первой по шестую передачу ...............................................................9
Передача заднего хода ........................................................................10

Ступица сцепления синхронизатора .........................................................11
Механизм блокировки переключения передач .........................................12
Механизм переключения передач .............................................................14
Механизм блокировка заднего хода ..........................................................15
Проверка уровня масла ..............................................................................16

Местоположение пробки сливного отверстия ....................................16




Содержание 05
