Mazda 6 Facelift. Руководство - часть 58

Кузов и доп. оборудование

Доп. оборудование



1  Звуковой сигнал 11

Переключатель двери

2  Реле звукового сигнала 12

Рамочная антенна

3  Датчик капота 13

BCM

4  Передатчик 14

Сирена системы защиты от кражи

5  Индикатор безопасности 15

Выключатель освещения багажного

6  Переключатель устройства

  отделения (4SD)

  напоминания о ключе

  Выключатель освещения грузового

7  Датчик проникновения (автомобили без

  отсека (5HB, WGN)

  сдвигающегося люка) 16

ABS

или DSC CM

8  Датчик проникновения (автомобили со

17  Датчик проникновения (WGN)

  сдвигающимся люком) 18

WGN

9  Модуль «бесключевого» управления



10  Привод защелки и замка передней



  двери (сторона водителя)





•  Переключатель защелки передней



        двери





•  Датчик тяги замка двери





•  Датчик цилиндра замка двери





Привод защелки и замка передней





двери (сторона пассажира)





•  Переключатель защелки передней





двери



09-53

Доп. оборудование

Кузов и доп. оборудование

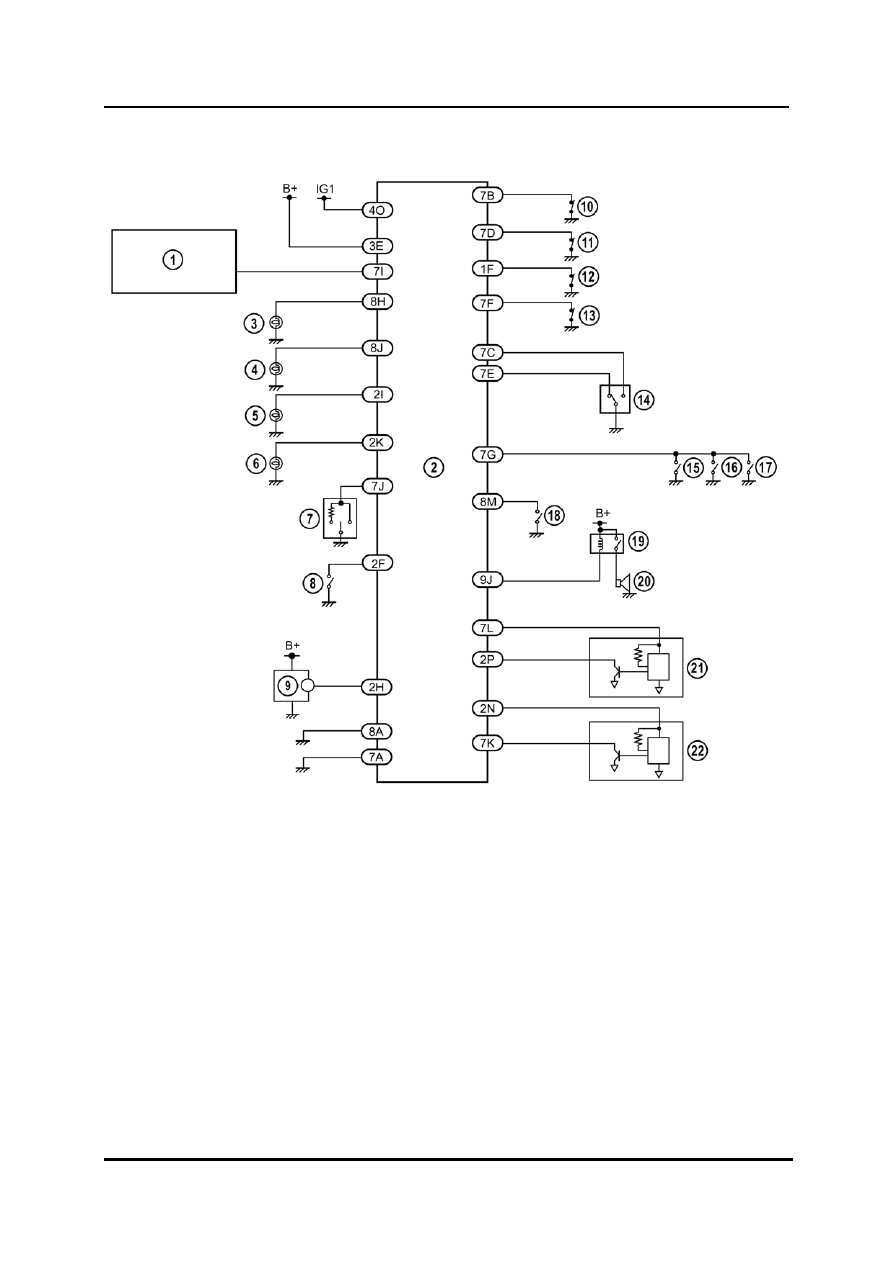

Схема подключения системы защиты от кражи





09-54

Кузов и доп. оборудование

Доп. оборудование



1

•  Модуль «бесключевого

10  Переключатель замка двери



управления» с

  (передняя дверь, сторона водителя)



усовершенствованной системой

11  Переключатель двери (задняя, правая)



«бесключевого» входа

12  Переключатель замка двери (задняя,

  •  «Бесключевой» приемник без

  левая)



усовершенствованной

13  Переключатель замка двери (передняя



«бесключевой» системы

  дверь, сторона пассажира)

2 BCM

14 Датчик тяги замка двери (передняя дверь,

3  Передний сигнал поворота (правый)



  сторона водителя)

4  Передний сигнал поворота (левый) 15

Датчик тяги замка двери (передняя дверь,

5  Задний сигнал поворота (правый)

сторона пассажира)

6  Задний сигнал поворота (левый) 16

Датчик тяги замка двери (задняя, правая)

7  Датчик цилиндра замка двери

17  Датчик тяги замка двери (задняя, левая)

  (сторона водителя) 18

Датчик капота

8  Выключатель освещения багажного 19 Реле звукового сигнала

  отделения (4SD)

20  Звуковой сигнал

  Переключатель защелки задней

21  Датчик проникновения (передний)

  поднимающейся двери (5HB, WGN)

22  Датчик проникновения (задний) (только

9  Сирена системы защиты от кражи

WGN)



09-55

Доп. оборудование

Кузов и доп. оборудование

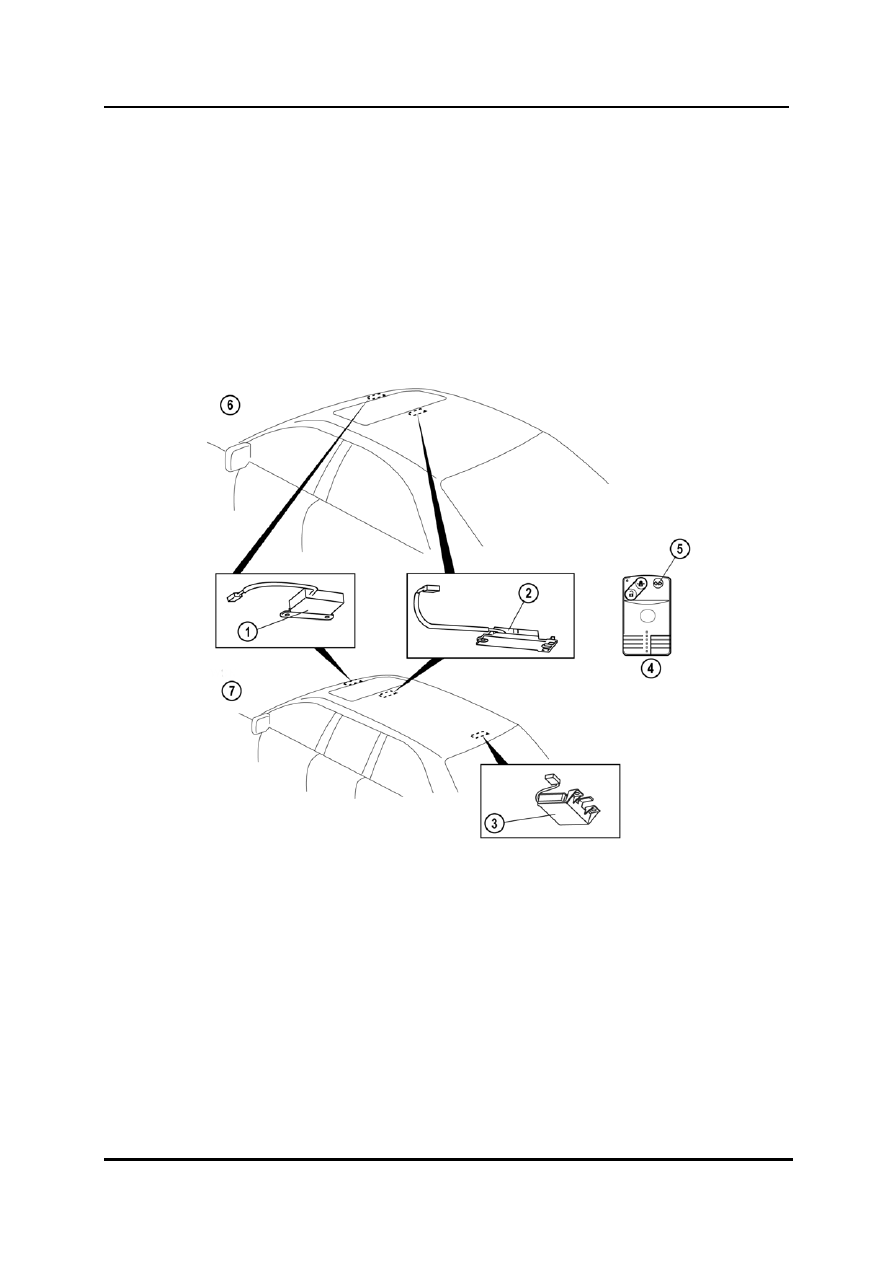

Датчик проникновения


•

Датчик проникновения расположен в центральной части крыши на автомобилях,
оборудованных люком, или в передней части крыши на автомобилях, не
оборудованных люком.

•

Датчик проникновение обнаруживает движение внутри автомобиля по
радиоволнам и посылает сигнал обнаружения на ВСМ.

•

Выключатель датчика проникновения был установлен на передатчике системы
«бесключевого» входа, а также на передатчики усовершенствованной
«бесключевой» системы.  Если выключатель датчика проникновения нажат во
время приведения в рабочее состояние противоугонной системы, датчик
проникновения отключается.





1  Датчик проникновения (автомобили без 4

Передатчик

  сдвигающегося люка) 5

Выключатель датчика проникновения

2  Датчик проникновения (автомобили с

6  4SD, 5HB

  сдвигающимся люком) 7

WGN

3  Датчик проникновения (WGN)





09-56
