Mazda 6 Facelift. Руководство - часть 56





Кузов и доп. оборудование

Доп. оборудование

Автомобили без усовершенствованной системы
«бесключевого» входа

•

Установлена система «бесключевого» входа, аналогичная применяемой на
Mazda5.

•

Был внедрен убирающийся/выкидной ключ

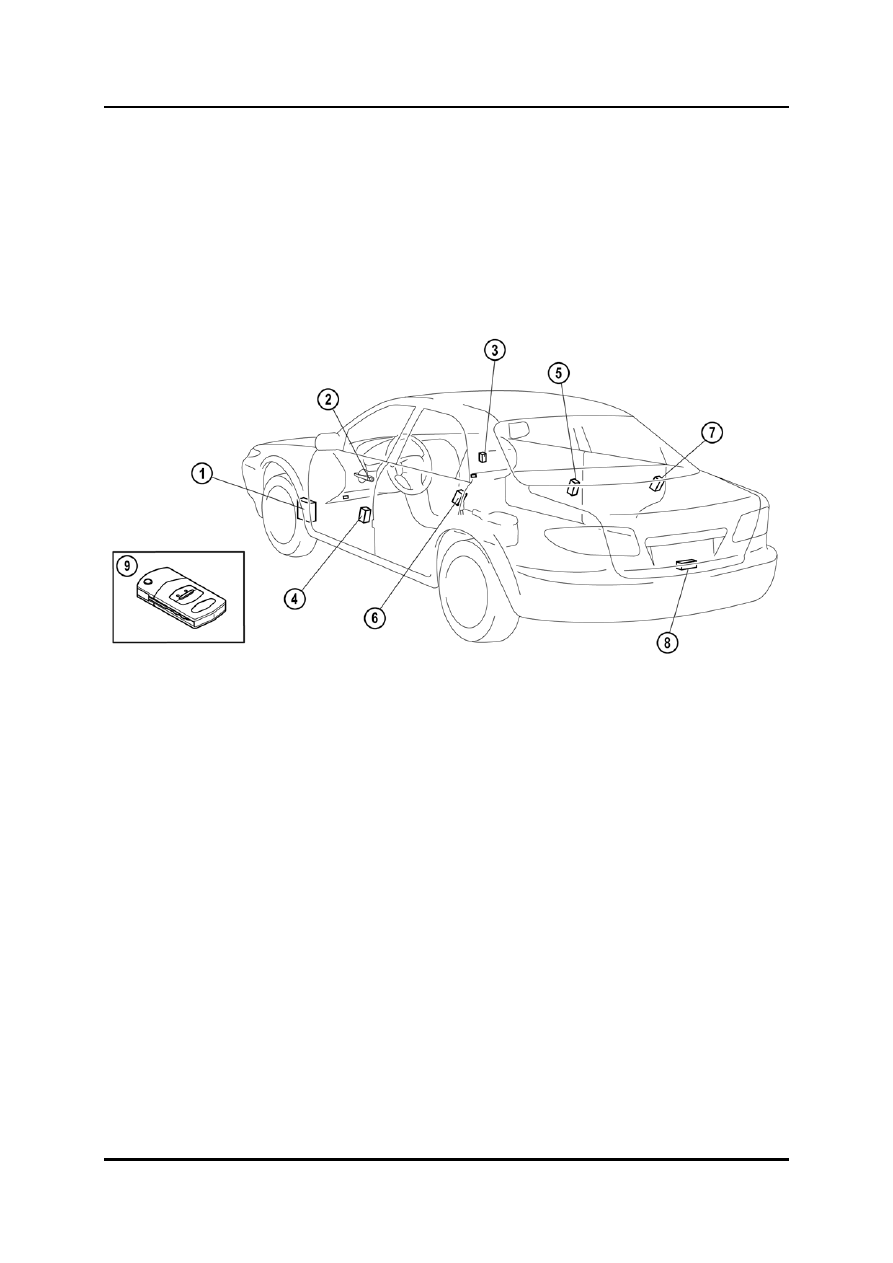

Конструктивный чертеж системы «бесключевого» входа





1 BCM

6 Привод замка двери (задней, левой)

2  Цилиндр замка 7

Привод замка двери (задней, правой)

3 «Бесключевой» приемник 8

Устройство открывания крышки

4  Привод замка двери (сторона

  багажника (4SD)

  водителя: датчик тяги замка двери,

  Привод замка задней поднимающейся

  датчик цилиндра замка)

двери (5HB, WGN)

5  Привод замка двери (сторона

9  Передатчик

  пассажира: датчик цилиндра замка)





09-45

Доп. оборудование

Кузов и доп. оборудование

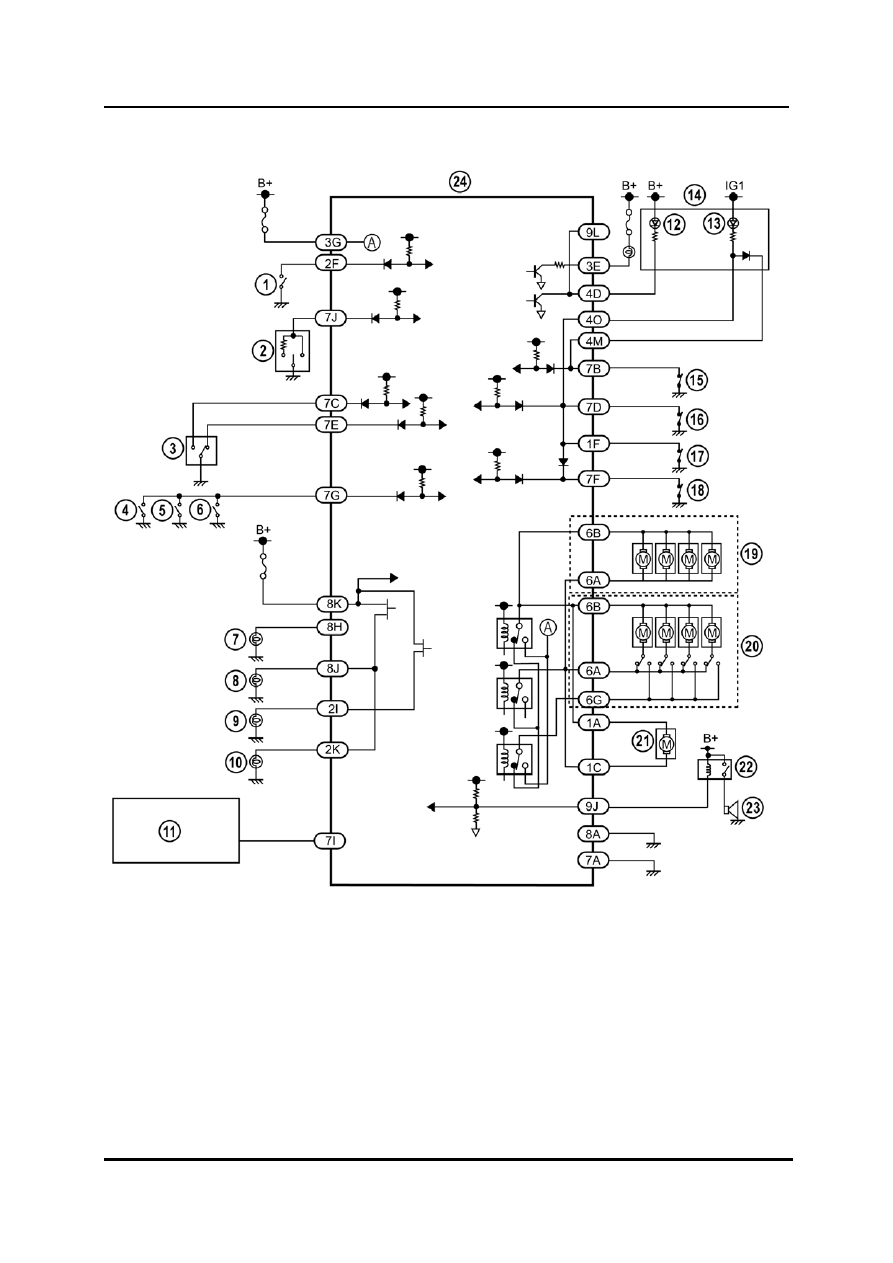

 Схема подключения системы «бесключевого» входа



09-46

Кузов и доп. оборудование

Доп. оборудование



1  Выключатель освещения багажного

13  Индикатор предупреждения об

  отделения (4SD)

  открытой двери

  переключатель защелки задней

14  Приборный  щиток

  поднимающейся двери (5HB, WGN)

15  Переключатель замка двери (передняя

2  Датчик цилиндра замка двери (сторона

  дверь, сторона водителя)

  водителя) 16

Переключатель двери (задняя, правая)

3  Датчик тяги замка двери (передняя

17  Переключатель двери (задняя, левая)

  дверь, сторона водителя)

18  Переключатель замка двери (передняя

4  Датчик тяги замка двери (передняя

  дверь, сторона пассажира)

  дверь, сторона пассажира)

19  Приводы замков (без двойного

5  Датчик тяги замка двери (задняя,

  запирания)

  правая)

20  Приводы замков (с двойным

6  Датчик тяги замка двери (задняя,

  запиранием)

  левая)

21  Устройство открывания крышки

7  Передний сигнал поворота (правый)

багажника (4SD)

8  Передний сигнал поворота (левый)

Привод замка задней поднимающейся

9  Задний сигнал поворота (правый)

двери (5HB, WGN)

10  Задний сигнал поворота (левый) 22

Реле звукового сигнала

11 «Бесключевой» приемник 23

Звуковой сигнал

12  Индикатор безопасности 24

BCM

09-47

Доп. оборудование

Кузов и доп. оборудование

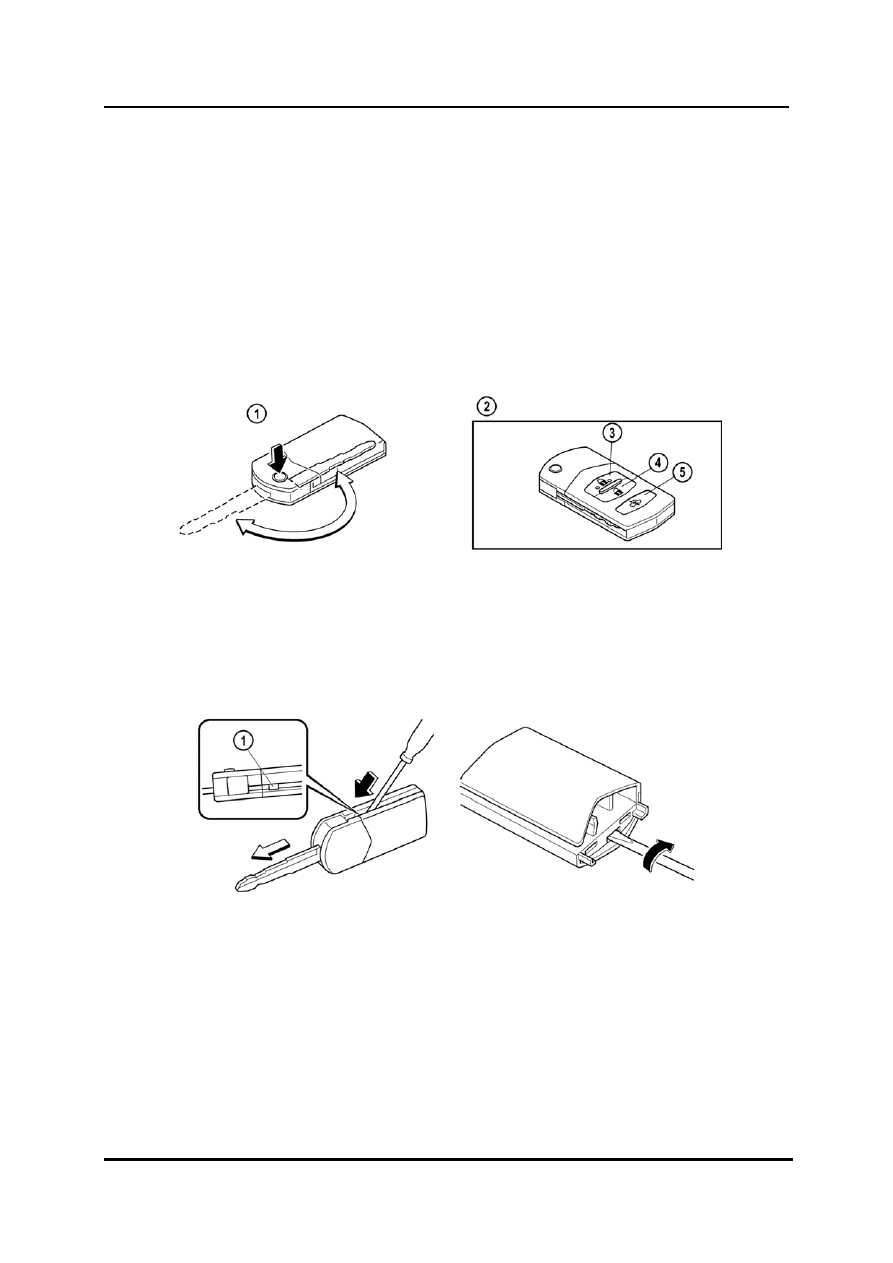

Передатчик

•

«Бесключевой» передатчик оборудован кнопками для запирания и отпирания
дверей и отключения датчика проникновения (если установлена охранная
система), батареей пуговичного типа (CR2025) и убирающимся ключом с
встроенным приемопередатчиком.

•

При нажатии на кнопку отпускания на передатчике автоматически выскакивает
ключ зажигания.  Если ключ больше не нужен, он может быть сложен в корпус
передатчика.

•

Ключ может быть отделен от передатчика, корпус передатчика может быть открыт
для замены батареи.





M5_09026



Убираемый ключ 5

Кнопка отключения датчика

2 «Бесключевой» передатчик

  проникновения (с противоугонной

Кнопка запирания

  системой)

Кнопка отпирания







M5_09027

1  Выступ







09-48
