Кузов и доп. оборудование

Безопасность и замки



Указание

Условие срабатывания

Внешний

зуммер

"бесключ."

управл.

Внутрен-

ний

зуммер

Предупр

ламп.

"бескл."

упр.

(красн.)

Указат.

ламп.

"бескл."

упр.

(зелён.)

Ручка запус-ка
действует

Ручка запкска действует (разблокю) при
нажатии на неё.

-

Звучит

6 раз

-

Вкл.

(макс.3

сек)

Ручка запус-ка
не действ.

Ручка запуска не действует (блокир.) при
нажатии на неё.

-

Звучит

6 раз

Мигает

-

Ответ: "Блокир./
Разблокир."

Двери блокир./разблокированы обычной/
усовершенств. функцией "бесключевого"
входа.

Блокир:

Звучит один

раз

Разблокир:

Звучит

дважды

-

-

-

*1 : Если ручка запуска повёрнута в полож. LOCK при нахожд. ключа-карты вне автом., ручка запуска не
      действует (двигат. нельзя снова запустить). Кроме того, двигатель нельзя запустить поворотом ручки
      запуска из положения ACC в положение START, даже несмотря на то, что ручка запуска не была
      ранее повёрнута в полож. LOCK.
*2 : Прекращает мигать и выключается, если ключ-карта обнаруживается внутри автом.
*3 : Прекращает мигать и выкл., если ключ-карта обнаружив.внутри автом., а дверь откр.

M3FL_T09001a





Настройка под заказчика

•

Следующие функции можно включить или выключить при помощи M-MDS:

–

Функция автоблокировки при выходе за пределы досягаемости (установлена в
состояние OFF на заводе)

–

Зуммер отклика на запирание/отпирание (установлен в состояние OFF на
заводе)

–

Предупреждение о низком напряжении аккумулятора ключа-карты (установлено
в состояние ON на заводе)


•

Чтобы это выполнить, подключите к автомобилю M-MDS и выберите опцию
Toolbox

→Module programming→Programmable Parameters→RKE (Панель

инструментов

→Программирование модуля→Программируемые

параметры

→RKE).




Обучение обслуживанию Mazda3 F/L

09-11

Безопасность и замки

Кузов и доп. оборудование

Обслуживание и ремонт

Программирование дополнительных ключей-карт при помощи двух или более
ключей-карт

•

Если имеется два или более зарегистрированных ключей-карт, дополнительные
ключи-карты можно запрограммировать без использования M-MDS. Можно
запрограммировать максимум шесть ключей-карт.



ПРИМ: Не программируйте ключи-карты, когда в автомобиле находится M-MDS или

любое другое компьютерное устройство. Убедитесь, что все ключи-карты в
рабочем состоянии и имеют хорошие аккумуляторы.


ПРИМ: Шаги с 3 по 6 следует выполнить в течение 30 секунд после введения

вспомогательного ключа в зажигание.


1.  Принесите в автомобиль два зарегистрированных ключа-карты (ключ 1 и ключ 2) и

ключ-карту, предназначенную для программирования, и закройте все двери.

2.  Вставьте вспомогательный ключ в замок зажигания.
3.  Поверните выключатель зажигания в положение ON.
4.  Нажмите кнопку UNLOCK на ключе-карте 1 один раз.
5.  Нажмите кнопку UNLOCK на ключе-карте 2 один раз.
6.  Поверните выключатель зажигания в положение ACC и снова в положение ON три

раза.

7.  Откройте и закройте дверь водителя три раза. Приводы замка двери один раз

заблокируются, затем разблокируются, чтобы подтвердить, что режим
программирования активен.

8.  Дважды нажмите кнопку UNLOCK на программируемом ключе-карте. Приводы

замка двери один раз заблокируются, затем разблокируются, чтобы подтвердить,
что программирование было успешным.


Программирование дополнительных ключей-карт при помощи M-MDS

1.  Установите связь между M-MDS и автомобилем.

2.  Выберите опцию Toolbox

→Body→Security→PATS Functions (Панель

инструментов

→Кузов→Безопасность→Функции PATS).

3.  Выберите опцию “Program Additional Card Keys” (Программирование

дополнительных ключей-карт) и выполните процедуру доступа через систему
безопасности (считайте выходной код M-MDS и введите соответствующий входной
код).




09-12

Обучение обслуживанию Mazda3 F/L

Кузов и доп. оборудование

Безопасность и замки

Стирание зарегистрированных ключей-карт

1.

Установите связь между M-MDS и автомобилем.

2.

Выберите опцию Toolbox

→Body→Security→PATS Functions (Панель

инструментов

→Кузов→Безопасность→Функции PATS).

3.

Выберите опцию “Card Key Code Erase” (Стирание кода ключа-карты) и выполните

процедуру доступа через систему безопасности (считайте выходной код M-MDS и
введите соответствующий входной код).


ПРИМ: После стирания всех зарегистрированных ключей следует запрограммировать

хотя бы один ключ-карту, чтобы система нормально работала.


Программирование блока ограничителя угла поворота

•

Если заменяется блок ограничителя угла поворота, новый блок следует
запрограммировать с помощью M-MDS.


ПРИМ: Не программируйте блок ограничителя угла поворота, когда в автомобиле

находится M-MDS или любое другое компьютерное устройство. Убедитесь, что
все ключи-карты в рабочем состоянии и имеют хорошие аккумуляторы.



ПРИМ: Для программирования блока ограничителя угла поворота необходим ключ-

карта. Если не имеется зарегистрированного ключа-карты, сначала выполните
программирование ключа-карты, а затем программирование блока
ограничителя угла поворота.



1.

Принесите в автомобиль зарегистрированный ключ-карту и закройте все двери.

2.

Установите связь между M-MDS и автомобилем.

3.

Выберите опцию Toolbox

→Body→Security→PATS Functions (Панель

инструментов

→Кузов→Безопасность→Функции PATS).

4.

Выберите опцию “Steering Lock Unit Programming” (Программирование блока

ограничителя угла поворота) и выполните процедуру доступа через систему
безопасности (считайте выходной код M-MDS и введите соответствующий
входной код).




Обучение обслуживанию Mazda3 F/L

09-13

Безопасность и замки

Кузов и доп. оборудование

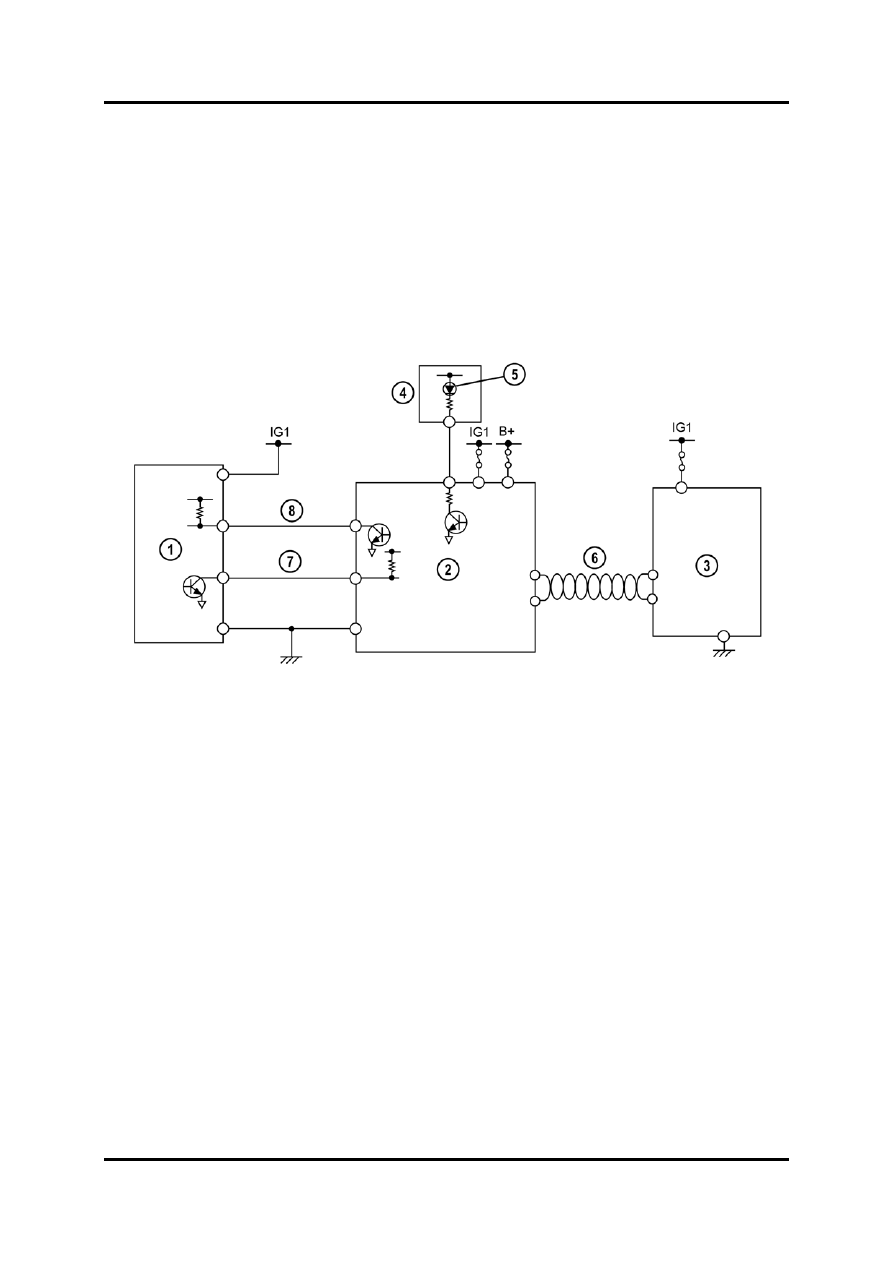

Система иммобилайзера

•

Используется  система иммобилайзера типа D-PATS (Distributed Passive Anti-Theft
System = распределённая пассивная противоугонная система). Система состоит из
вспомогательного ключа (со встроенным приёмопередатчиком), рамочной
антенны, модуля «бесключевого» управления и PCM.

•

Можно зарегистрировать максимум восемь ключей.

•

Рамочная антенна подключается к модулю «бесключевого» управления, который
поддерживает связь через высокоскоростную шину CAN с PCM.





M3FL_09006



1  Рамочная антенна 5

Лампочка безопасности

2  Модуль «бесключевого» управления 6

Высокоскоростная шина CAN

3 PCM

7 Линия Rx

4  Приборный щиток 8

Линия Tx
