Кузов и доп. оборудование

Безопасность и замки



1  Модуль «бесключевого» управления 18

Антенна «бесключевого» управления

2  Приёмник «бесключеового»



(внутренняя, средняя)



управления 19

Антенна «бесключевого» управления

3  Рамочная антенна

  (внутренняя, передняя)

4  Блок ограничителя угла поворота 20

Приборный щиток

5  Нажимной выключатель 21

Лампочка безопасности

6  Выключатель оповещения о ключе 22

Световое предупреждение

7  Датчик запроса дверцы



«бесключевого» управления



багажника/откидной двери багажника



(красное)

8  Датчик запроса (LF)

23  Световой индикатор «бесключевого»

9  Датчик запроса (RF)

  управления (зелёный)

10  При наличии ATX

24  Зуммер «бесключевого» управления

11  Датчик положения P

25  Высокоскоростная шина CAN

12  Соленоид блокировки ключа 26

Переключатель канала блокировки

13  Резистор блокировки ключа

  двери

14  Антенна «бесключевого» управления

27  PCM

  (внешняя, RF)

28  DLC-2

15  Антенна «бесключевого» управления

29  PJB

  (внешняя, LF)

30  Запирание

16  Антенна «бесключевого» управления

31  Привод замка двери

  (внешняя, задняя) 32

Отпирание

17  Антенна «бесключевого» управления



  (внутренняя, задняя)





Обучение обслуживанию Mazda3 F/L

09-7

Безопасность и замки

Кузов и доп. оборудование

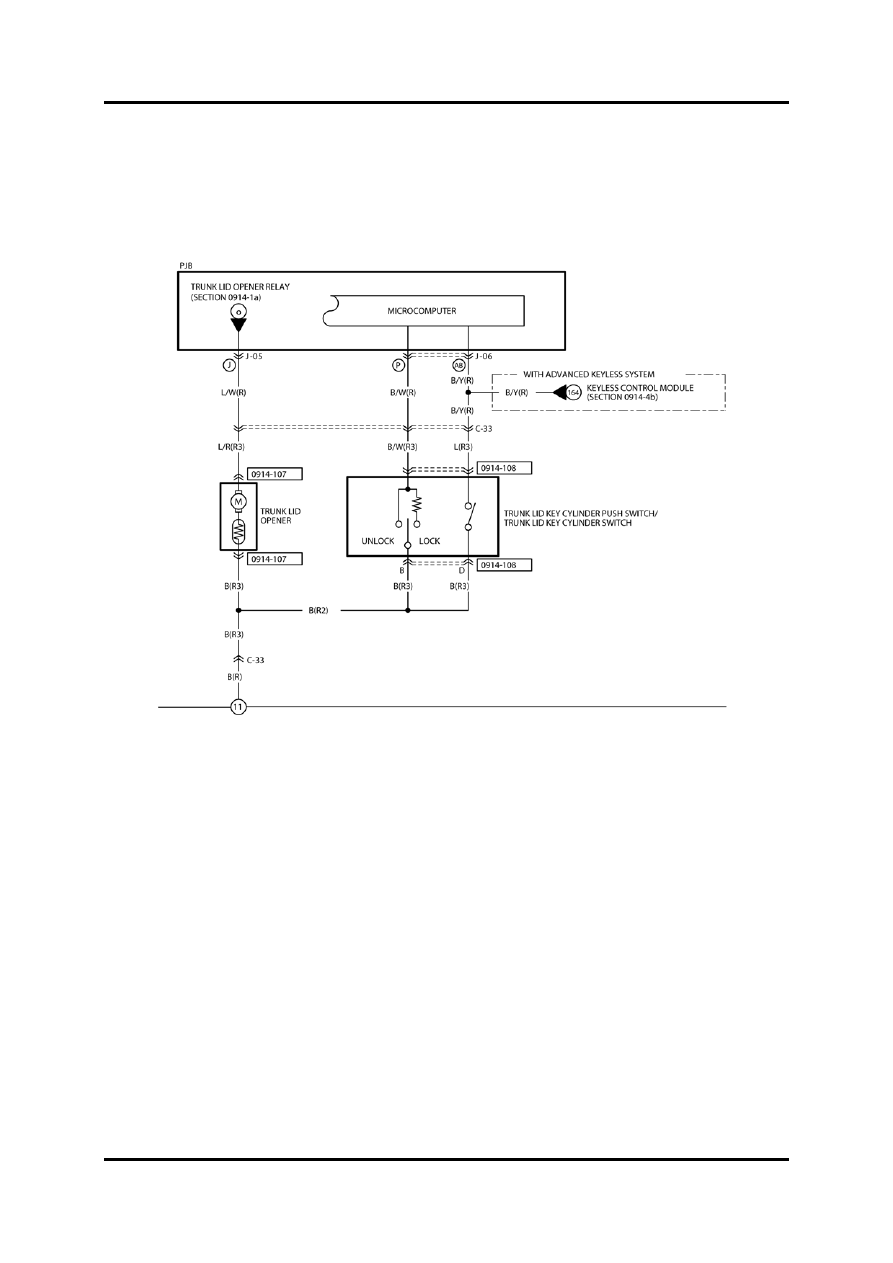

Датчик запроса дверцы багажника

•

В автомобилях 4SD датчик запроса дверцы багажника встроен в нажимной
выключатель цилиндра замка, т.е., при нажатии на нажимной выключатель модуль
«бесключевого» управления отсылает сигнал запроса на ключ-карту.





M3FL_09004




09-8

Обучение обслуживанию Mazda3 F/L

Кузов и доп. оборудование

Безопасность и замки

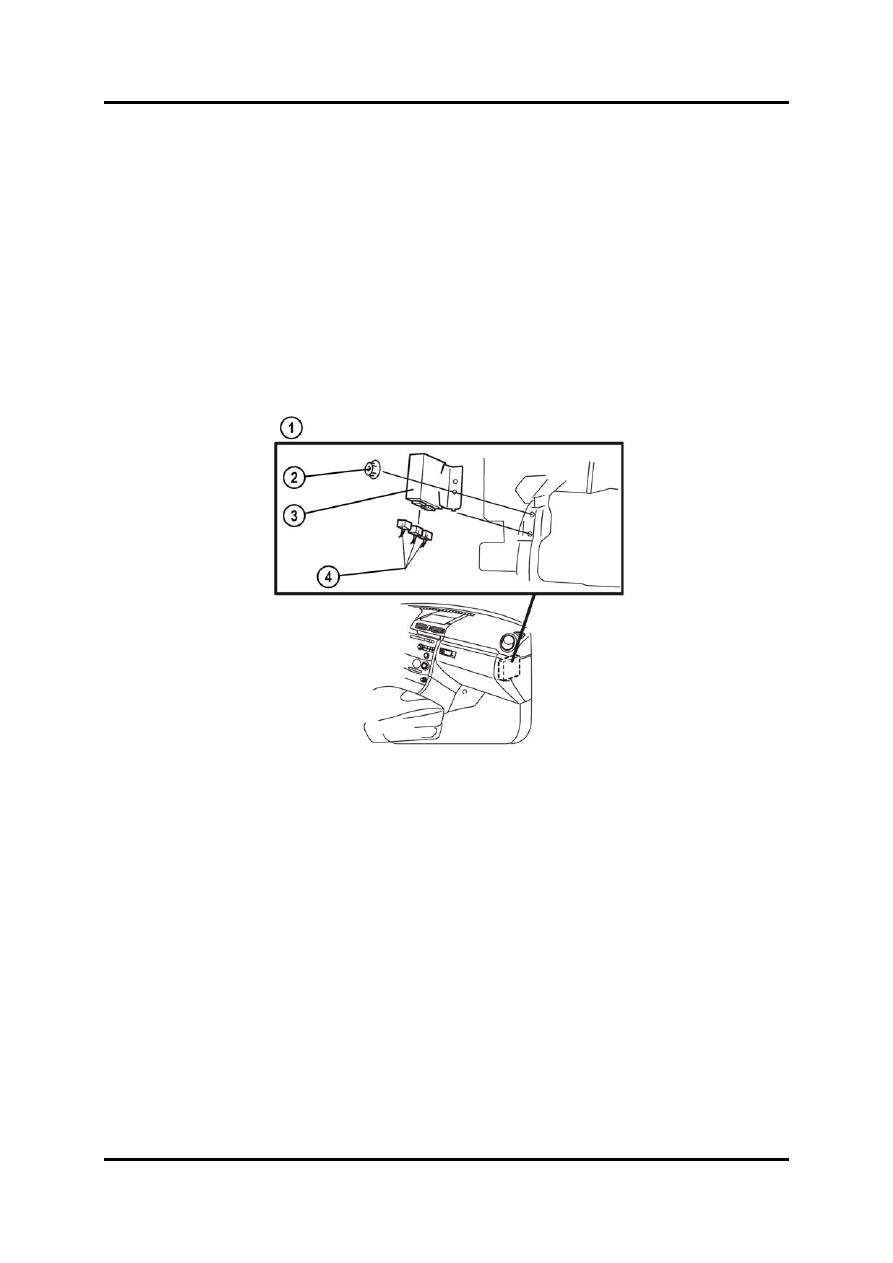

Модуль «бесключевого» управления

•

Модуль «бесключевого» управления находится за перчаточным ящиком. Он
подтверждает идентификацию ключей-карт и передаёт эту информацию по шине
CAN в PJB (для «беключевого» входа) и в PCM (для «бесключевого» запуска).


ПРИМ: При замене модуля «бесключевого» управления новый модуль должен быть

сконфигурирован. Чтобы это выполнить, подключите к автомобилю M-MDS и
выберите опцию Toolbox

→Module programming→Programmable module

installation

→RKE (Панель инструментов→Программирование

модуля

→Установка программируемого модуля→RKE).





M3FL_09005



1  Вид с задней стороны перчаточного

3  Модуль «бесключевого» управления

  ящика 4

Разъёмы

2  Гайка





Обучение обслуживанию Mazda3 F/L

09-9

Безопасность и замки

Кузов и доп. оборудование

Работа

•

Работа Системы «бесключевого» входа и запуска аналогична работе этой системы
модели Mazda5.



Функция предупреждения и руководства

•

Водитель информируется о неправильном использовании или ошибках системы
посредством внешнего зуммера «бесключевого» управления, световой
предупредительной и указательной сигнализации и внутреннего зуммера
(последние два средства встроены в приборный щиток).



Предупреж-

дение

Условие срабатывания

Внешний

зуммер

"бесключ."

управл.

Внутрен-

ний

зуммер

Свет.

предупр
"бескл."

упр.

(красн.)

Свет.

индик.

"бескл."

упр.

(зелён.)

Ручка запус-ка
не в полож LOCK

Дверь водителя открыта при
ручке запуска в плолж. ACC

-

Звучит

6 раз

Мигает

-

Ключ-карту нельзя обнаружить внутри
автомобиля при открытой двери водителя
и ручке запуска в любом положении кроме
LOCK.

-

Звучит

3 раза

Мигает

*2

-

Ключ-карту нельзя обнаружить внутри
автомобиля при всех закрытых дверях и
ручке запуска в любом положении кроме LOCK.

Звучит

6 раз

-

Мигает

*3

-

Ключ-карту нельзя обнаруж. внутри автомоб.
при нахожден. ручки запус-ка в любом
полож., кроме LOCK, и при любом условии,
кроме вышеуказ.

-

-

Мигает

*2

-

Ключ-карта
отсавлен в
автомобиле

Дверь или задняя поднимающаяся дверь/
крышка багажника открыта при нахожд.
надлеж. ключа-карты внутри автом.и второго
носим.ключа-карты.

Звучит

10 сек

-

-

-

Замок двери
не действует

Выключатель запроса нажат при носимом
ключе-карте и откр. двери или ручке
запуска не в полож. LOCK.

Звучит

6 раз

-

-

-

Низк. напряж.
аккум.
ключа-карты

Напряжение аккумулятора ключа-
карты понижено.

-

-

-

Мигает

(прим.30

сек после

IG ON)

M3FL_T09001

Ключ-карта
вне автомобиля
*1
