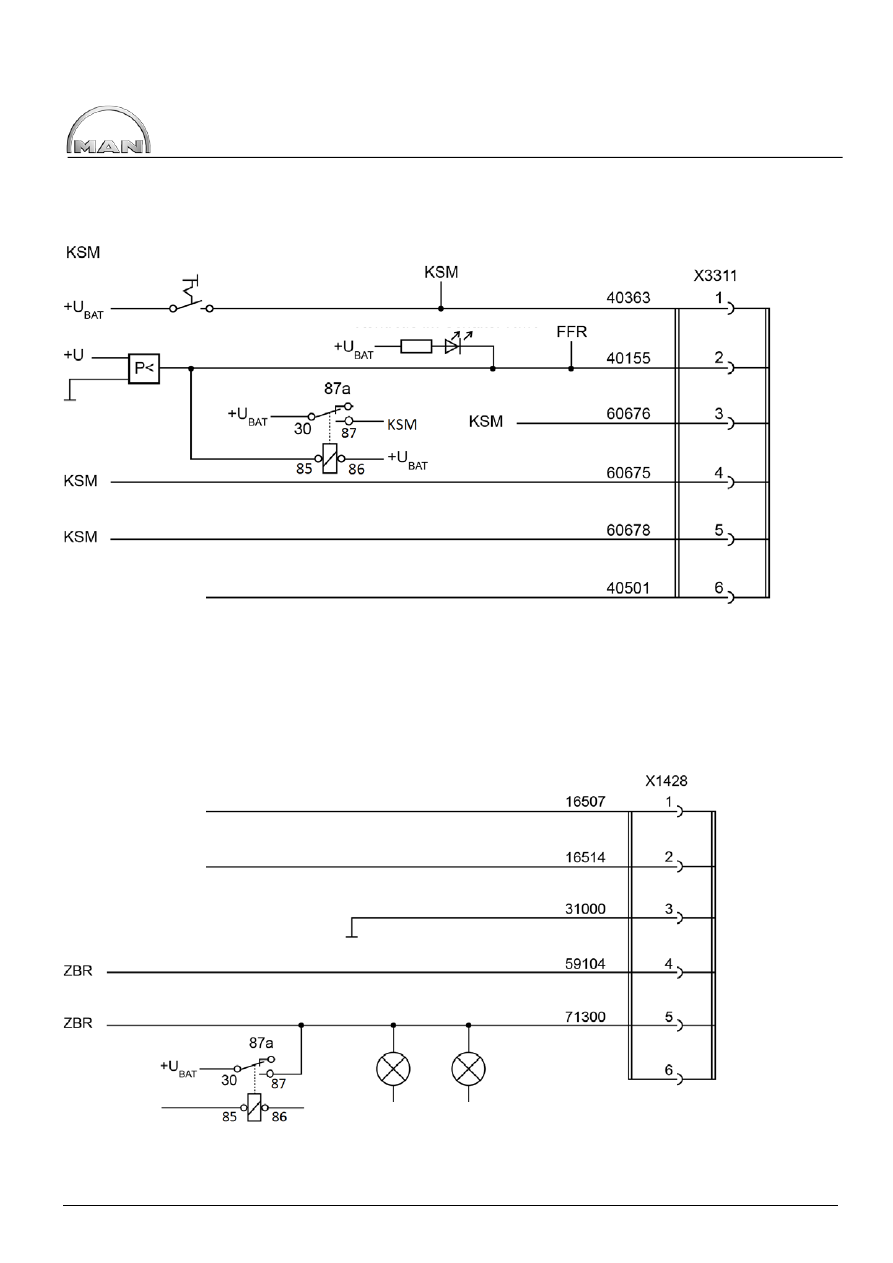

Электрическая схема разъёма X3311









Электрическая схема разъёма X1428









Переключатель NMV

Внутри кабины

Снаружи кабины

Включатель пневмопривода NMV

Контрольный индикатор в переключателе NMV

АКП типа HP

Тахограф

Тахограф

Внутри кабины: Область блока предохранителей и реле

Фонари заднего хода

90



8.0 Исполнение интерфейса и место его установки





Полный  интерфейс  состоит  из  18-контактного  разъёма  X1997,  а  также  6-контактных  разъёмов  X3311  и
X1428.

Эти  обозначения  разъёмов  применяются  на  всех  схемах,  а  в  автомобиле  разъёмы  помечены

соответствующими цветами.  Для доступа к разъёмам снаружи нужно снять крышку.

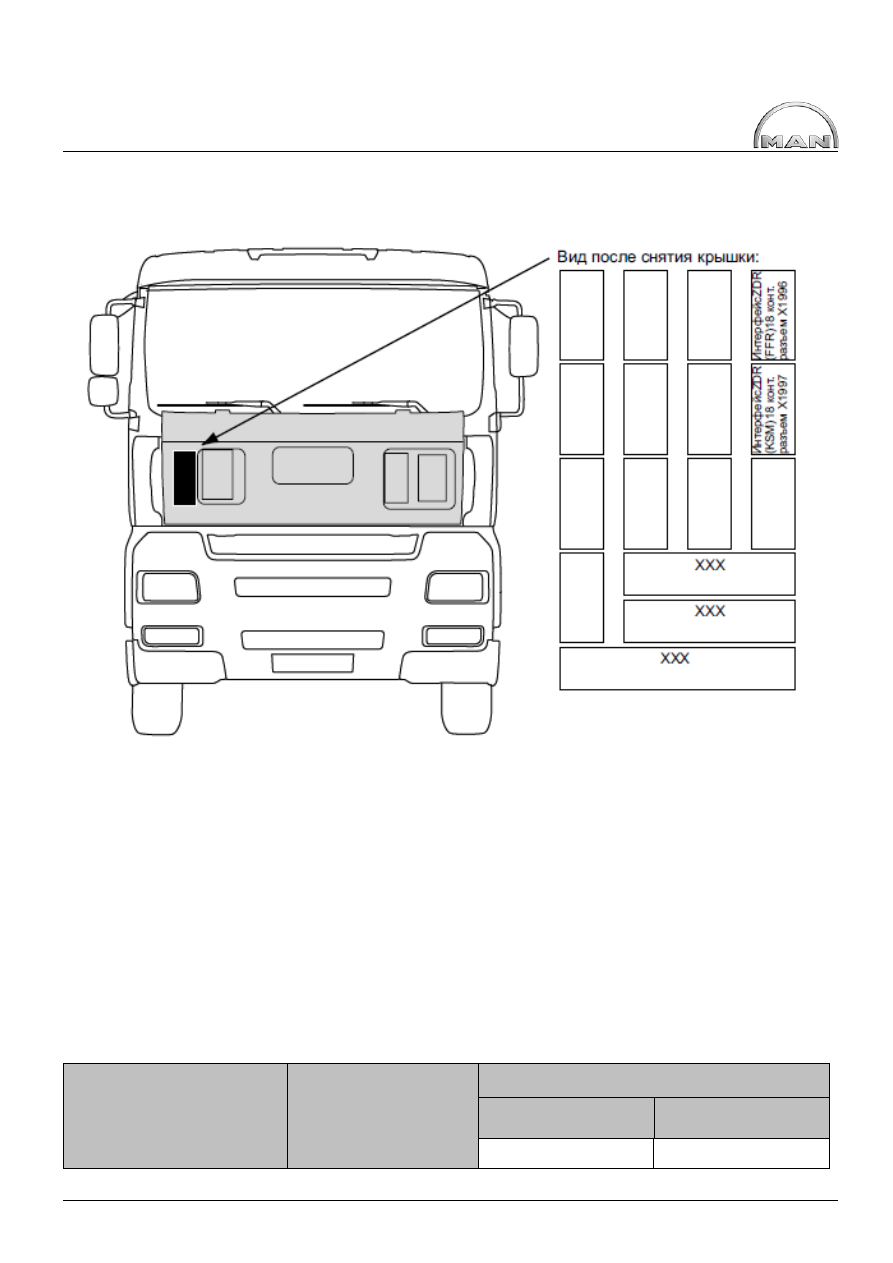

XXX: Места установки разъёмов X3311 и X2334/X679.


Разъем X1428 находится в области расположения центрального блока предохранителей и реле

(при условии, что интерфейс для сигналов пройдённого пути и скорости установлен на заводе, по

коду товара 307CS можно заказать -

Электрическая подготовка для разбрасывателя (Пройдённый путь /

скорость)).


18-

контактный разъем:

X1997

Цвет и кодировка:

бежевый/6

Номер детали MAN

Корпус штекера

разъёма

Корпус гнезда разъёма

81.25475.0046

81.25435.0927



91



Фиксатор контактов в корпусе разъёма

81.25475.0065

81.25435.0913




Контакты (отдельные / в ленточной упаковке)

Номер детали MAN

Плоский штыревой контакт с фиксатором 2,8´1/0,5-1

07.91202-0848 / 07.91202-0858

Плоский штыревой контакт с фиксатором 2,8´2,5/1,5-2,5

07.91202-0849 / 07.91202-0859

Пружинный контакт с фиксатором 2,8´1/0,5-1

07.91201-0222 / 07.91201-0221

Пружинный контакт с фиксатором 2,8´2,5/1,5-2,5

07.91201-0224 / 07.91201-0223

6-

контактный разъем:

X3311

Цвет и кодировка:

голубой/3

Номер детали MAN

Корпус штекера

разъёма

Корпус гнезда разъёма

81.25435-0789

81.25435-0739

Фиксатор контактов в корпусе разъёма

81.25435-0698




Контакты (отдельные / в ленточной упаковке)

Номер детали MAN

Плоский штыревой контакт с фиксатором 2,8´1/0,5-1

07.91202-0610 / 07.91202-0830

Плоский штыревой контакт с фиксатором 2,8´2,5/1,5-2,5

07.91202-0611 / 07.91202-0831

Пружинный контакт с фиксатором 2,8´1/0,5-1

07.91201-0222 / 07.91201-0221

Пружинный контакт с фиксатором 2,8´2,5/1,5-2,5

07.91201-0224 / 07.91201-0223




6-

контактный разъем:

X1428

Номер детали MAN

Корпус штекера разъёма белый

Корпус гнезда разъёма чёрный

81.25435-0057

07.91601-0601




Контакты (отдельные / в ленточной упаковке)

Номер детали MAN

Плоский штыревой контакт с фиксатором 6,3´1/0,5-1

07.91202-2618 / 07.91202-2818

Плоский штыревой контакт с фиксатором 6,3´2,5/1,5-2,5

07.91202-2619 / 07.91202-2819

Наружный штекер с фиксатором 6,3´1/0,5-1

07.91201-2512 / 07.91201-2811

Наружный штекер с фиксатором 6,3´2,5/1,5-2,5

07.91201-2613 / 07.91201-2813


Интерфейс  «Интерфейс  ZDR  компьютера  управления  автомобилем  для  внешней  регулировки  частоты

вращения коленчатого вала двигателя у моделей TG» состоит из 18-контактного разъёма X1996 и входит в
состав базовой комплектации автомобиля.

Подготовка  «Блокировка  заднего  хода  для  автомобилей-мусоровозов»  состоит  из  6-контактного  разъёма
X2334

или X679. Это обозначение разъёма применяется на всех схемах, а в автомобиле разъем помечен

соответствующим цветом. Для доступа к разъёмам снаружи нужно снять крышку.




92



6-

контактный разъем:

X2334 или X679

Цвет и кодировка:



голубой/4

Номер детали MAN

Корпус штекера разъёма

Корпус гнезда

разъёма

81.25435-0794

81.25435-0744

Фиксатор контактов в корпусе разъёма

81.25435-0698




Контакты (отдельные / полоска контактов)

Номер детали MAN

Плоский штыревой контакт с фиксатором 2,8´1/0,5-1

07.91202-0610 / 07.91202-0830

Плоский штыревой контакт с фиксатором 2,8´2,5/1,5-
2

07.91202-0611 / 07.91202-0831

Пружинный контакт с фиксатором 2,8´1/0,5-1

07.91201-0222 / 07.91201-0221

Пружинный контакт с фиксатором 2,8´2,5/1,5-2,5

07.91201-0224 / 07.91201-0223

9.0

Примеры схем подключения


Пример схемы подключения для регулировки оборотов с помощью внешнего пульта управления с

функциональными клавишами «SET+» и «SET–»
