TRANSFER BOX

OVERHAUL

11

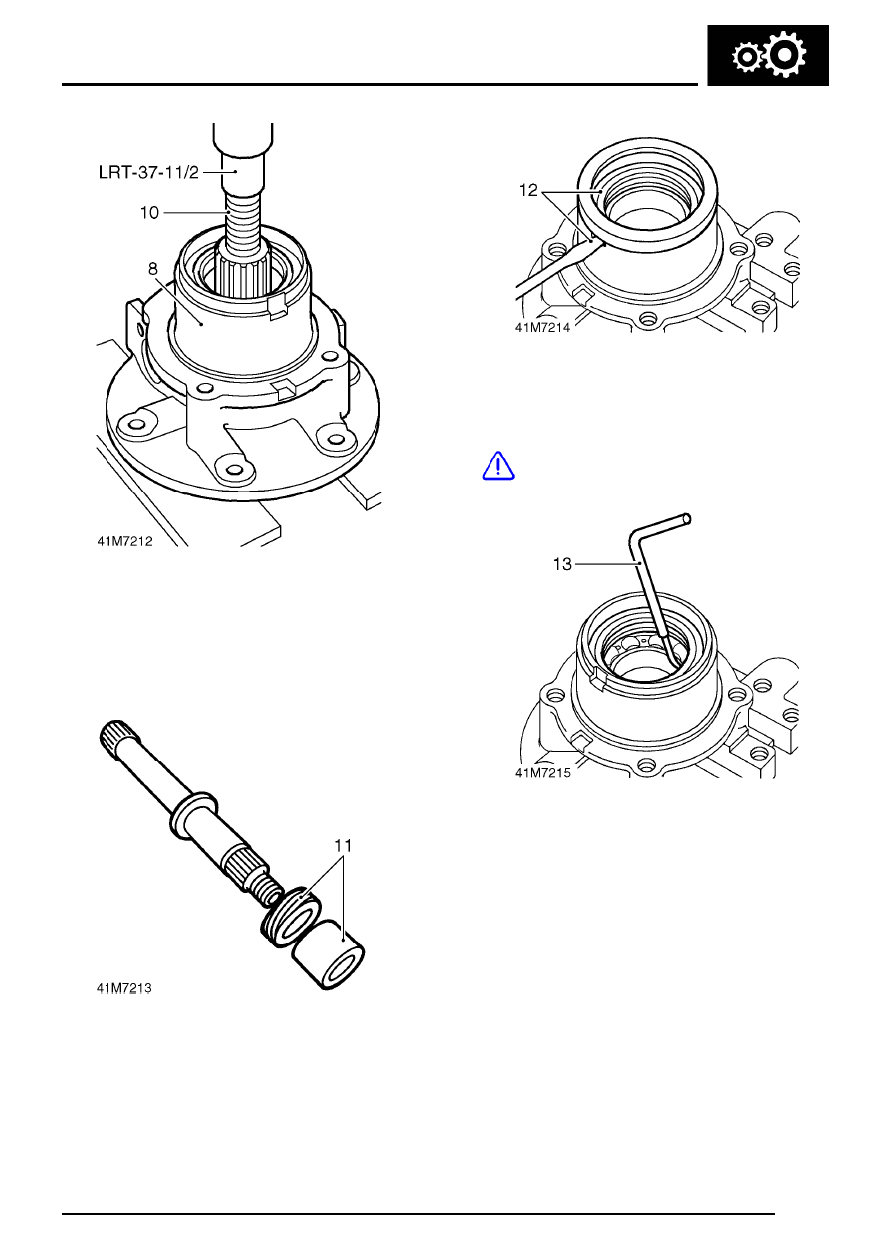

8. Position rear output housing on bed of hand

press.

9. Position thrust button LRT-37-11/2 between

end of output shaft and press mandrel.

10. Press output shaft out of housing.

11. Recover spacer and speedometer drive gear

from output shaft.

12. Using a screwdriver inserted in slot in rear

output housing, lever mud shield out of
housing.

CAUTION: Discard mud shield if it is
damaged.

13. Taking care not to damage rear output

housing, remove and discard output shaft oil
seal.

TRANSFER BOX

12

OVERHAUL

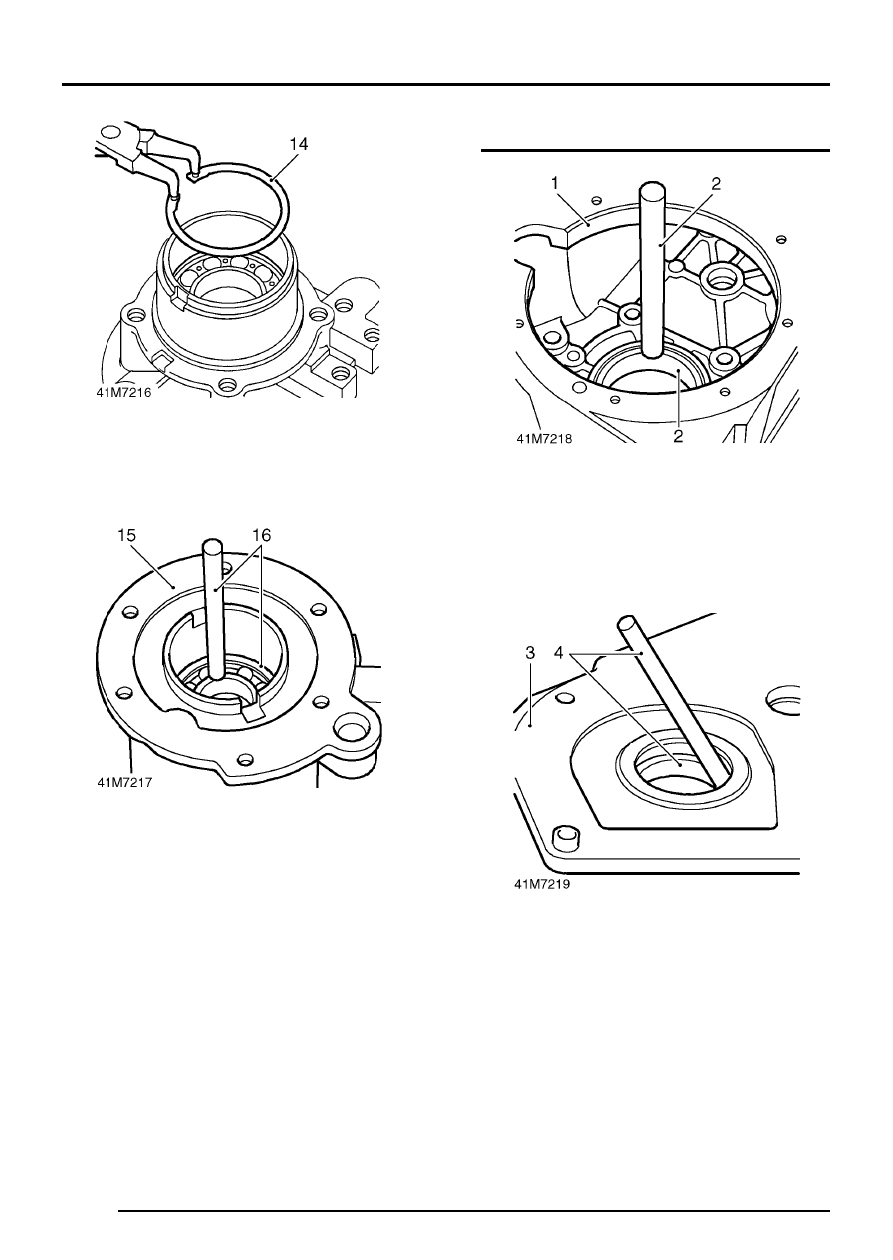

14. Using suitable circlip pliers, remove and

discard circlip retaining output shaft bearing.

15. Support rear output housing on suitable blocks

of wood.

16. Using a soft metal drift, drive output shaft

bearing out of housing; discard bearing.

Main casing

1. Support main casing on suitable blocks of

wood.

2. Using a soft metal drift, drive differential rear

bearing track out of main casing; discard
bearing track.

3. Invert main casing.
4. Using a soft metal drift, drive mainshaft input

gear bearing track out of main casing; discard
bearing track.

TRANSFER BOX

OVERHAUL

13

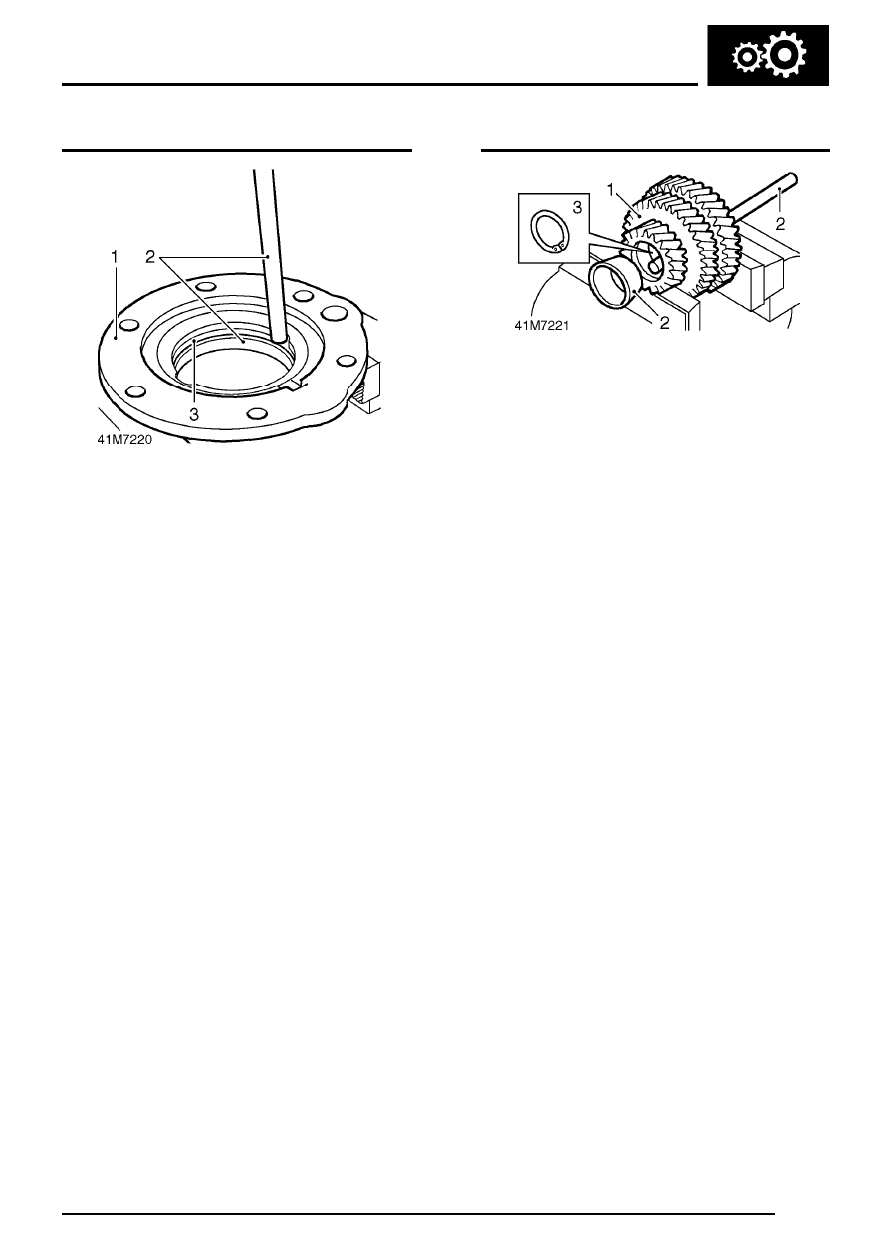

Mainshaft input gear bearing housing

1. Secure mainshaft input gear bearing housing in

a soft-jawed vice.

2. Using a soft metal drift, drive input gear

bearing track out of housing; discard bearing
track.

3. Remove selective shim.

Intermediate gears

1. Secure intermediate gears in a soft-jawed vice.
2. Using a soft metal drift, drive intermediate shaft

bearing track out of gears; discard bearing
track.

3. Remove and discard circlip.
4. Repeat above procedure for remaining bearing

track.

TRANSFER BOX

14

OVERHAUL

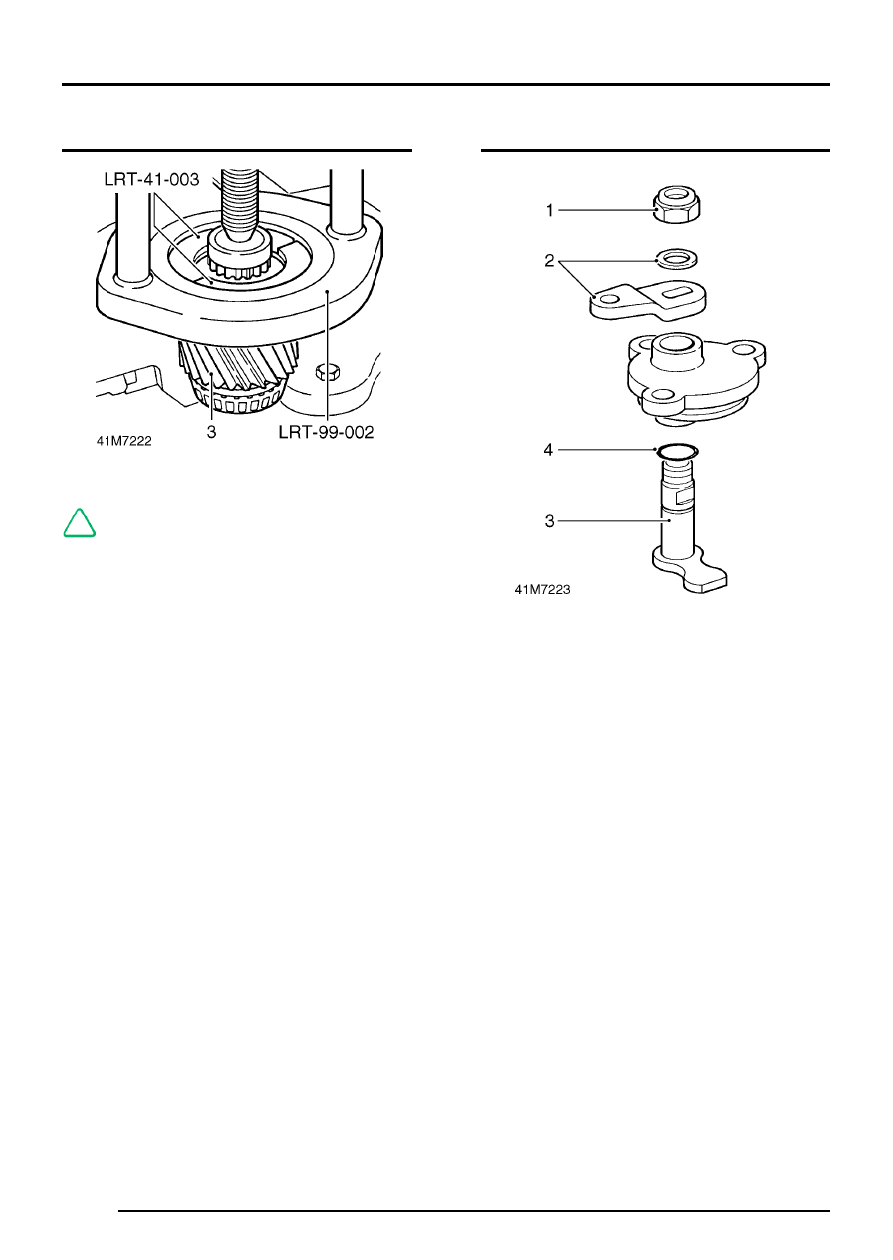

Mainshaft input gear assembly

NOTE: Defender input gear illustrated.

1. Secure hand press LRT-99-002 in a vice.
2. Assemble collars LRT-41-003 around bearing

to be removed.

3. Position mainshaft in hand press, remove and

discard bearing.

4. Repeat above procedure for remaining

bearing.

Differential lock selector

1. Remove and discard self-locking nut retaining

selector lever.

2. Remove washer and selector lever.
3. Withdraw selector finger and shaft from

housing.

4. Remove and discard ’O’ ring.
