LT230Q TRANSFER BOX. Manual - part 5

TRANSFER BOX

OVERHAUL

3

NOTE: Discovery cover plate illustrated.

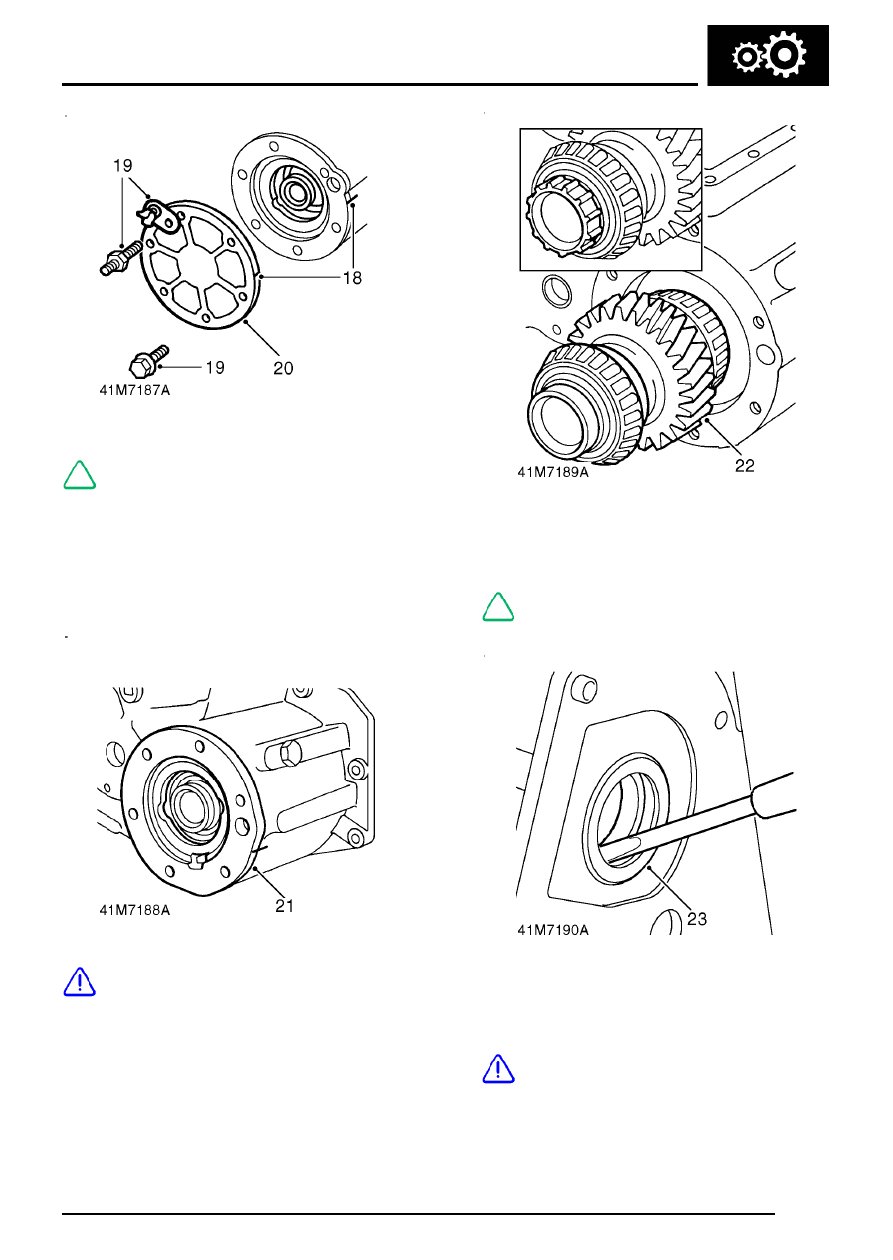

18. Make suitable alignment marks between cover

plate/power take-off cover, mainshaft input
gear bearing housing and main casing.

19. Noting fitted position of stud nut and

harness/speedometer cable clip, remove 5
bolts and stud nut securing cover plate/ power
take-off cover, recover clip.

20. Remove cover plate/power take-off cover.

21. Remove mainshaft input gear bearing housing.

CAUTION: Do not remove mainshaft input
gear bearing track at this stage.

22. Remove mainshaft input gear together with

taper roller bearings.

NOTE: Input gear fitted to Defender
transfer boxes has an additional dog tooth
gear - see inset on illustration.

23. Remove and discard mainshaft oil seal from

main casing.

CAUTION: Do not remove mainshaft input
gear bearing track at this stage.

TRANSFER BOX

4

OVERHAUL

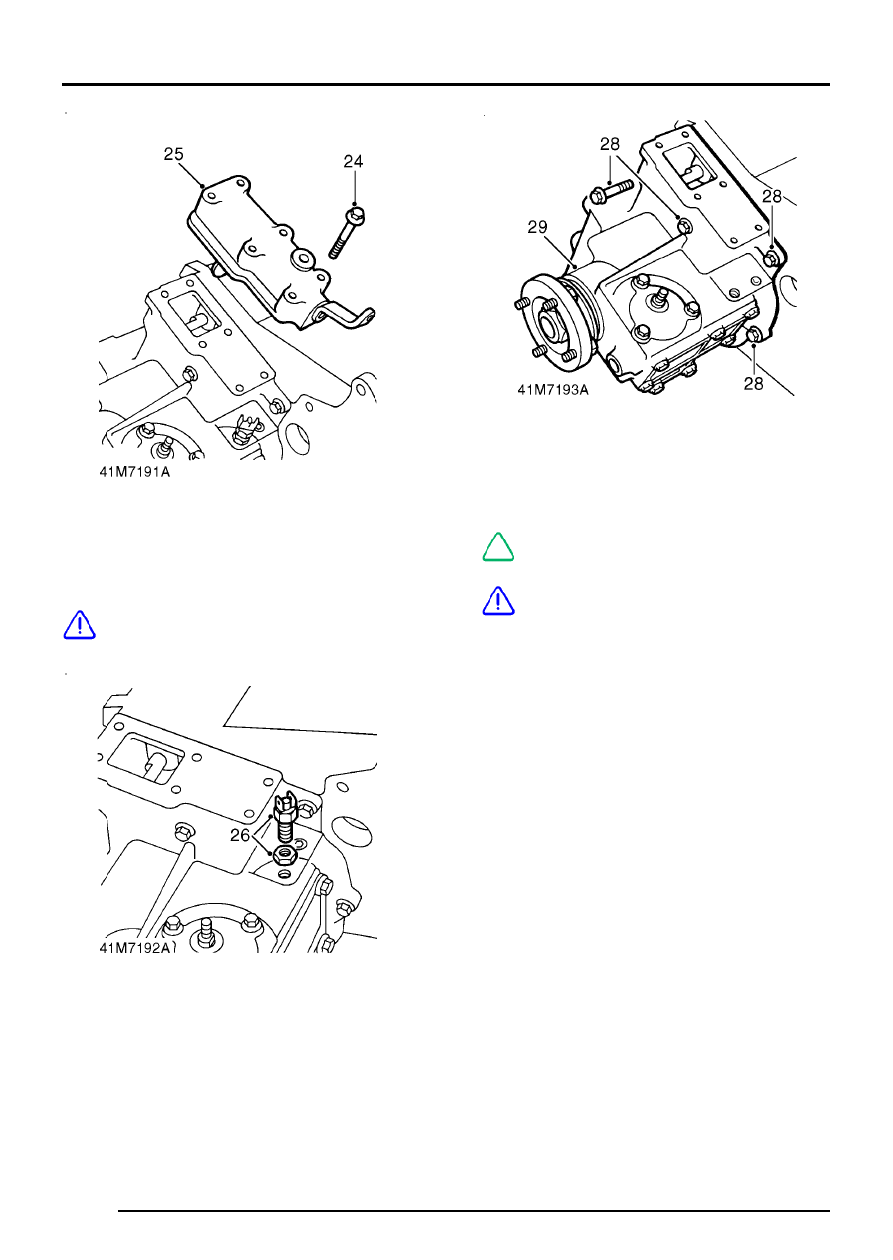

24. Remove 6 bolts securing high/low cross shaft

housing.

25. Remove cross shaft housing.

CAUTION: Do not carry out further
dismantling of cross shaft housing at this
stage.

26. Slacken locknut and remove differential lock

warning lamp switch from front output housing.

27. Clean sealant from threads of switch and

output housing.

28. Noting fitted position of longest bolt, remove 8

bolts securing front output housing to main
casing.

29. Remove front output housing.

NOTE: Dowel located.

CAUTION: Do not carry out further
dismantling of front output housing at this
stage.

TRANSFER BOX

OVERHAUL

5

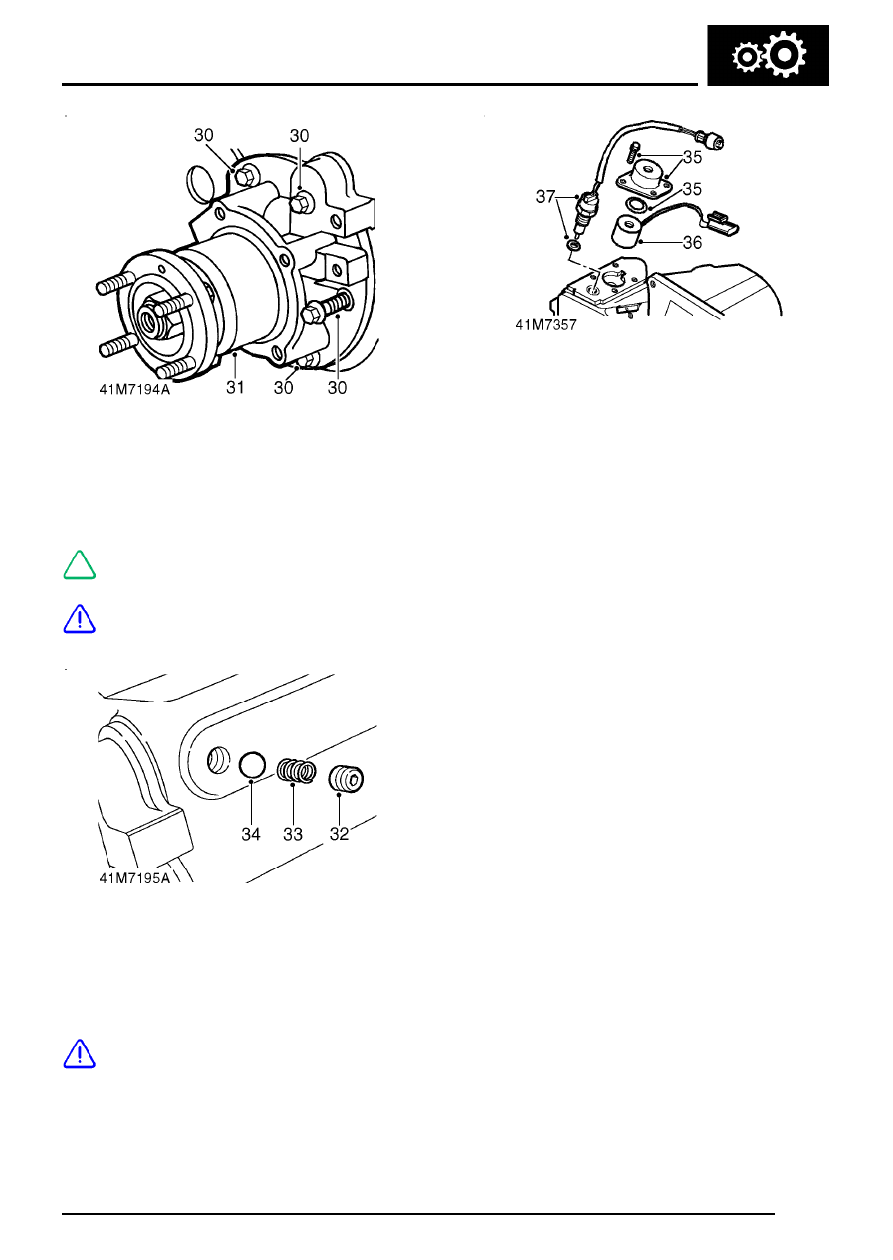

30. Noting their fitted position, remove shoulder

bolt, 5 bolts and 2 washers securing rear
output housing to main casing.

31. Remove rear output housing.

NOTE: Dowel located.

CAUTION: Do not carry out further
dismantling of rear output housing at this
stage.

32. Remove plug securing high/low selector shaft

detent spring and ball.

33. Remove detent spring.
34. Remove ball using a stick magnet.

CAUTION: Suitably identify plug, detent
spring and ball to their fitted positions, do
not interchange with differential lock

selector shaft detent components.

If fitted

35. Remove 4 bolts securing interlock solenoid

cover, remove cover and Belleville washer.

36. Remove interlock solenoid.
37. Remove neutral warning lamp switch and

washer.

TRANSFER BOX

6

OVERHAUL

All transfer boxes

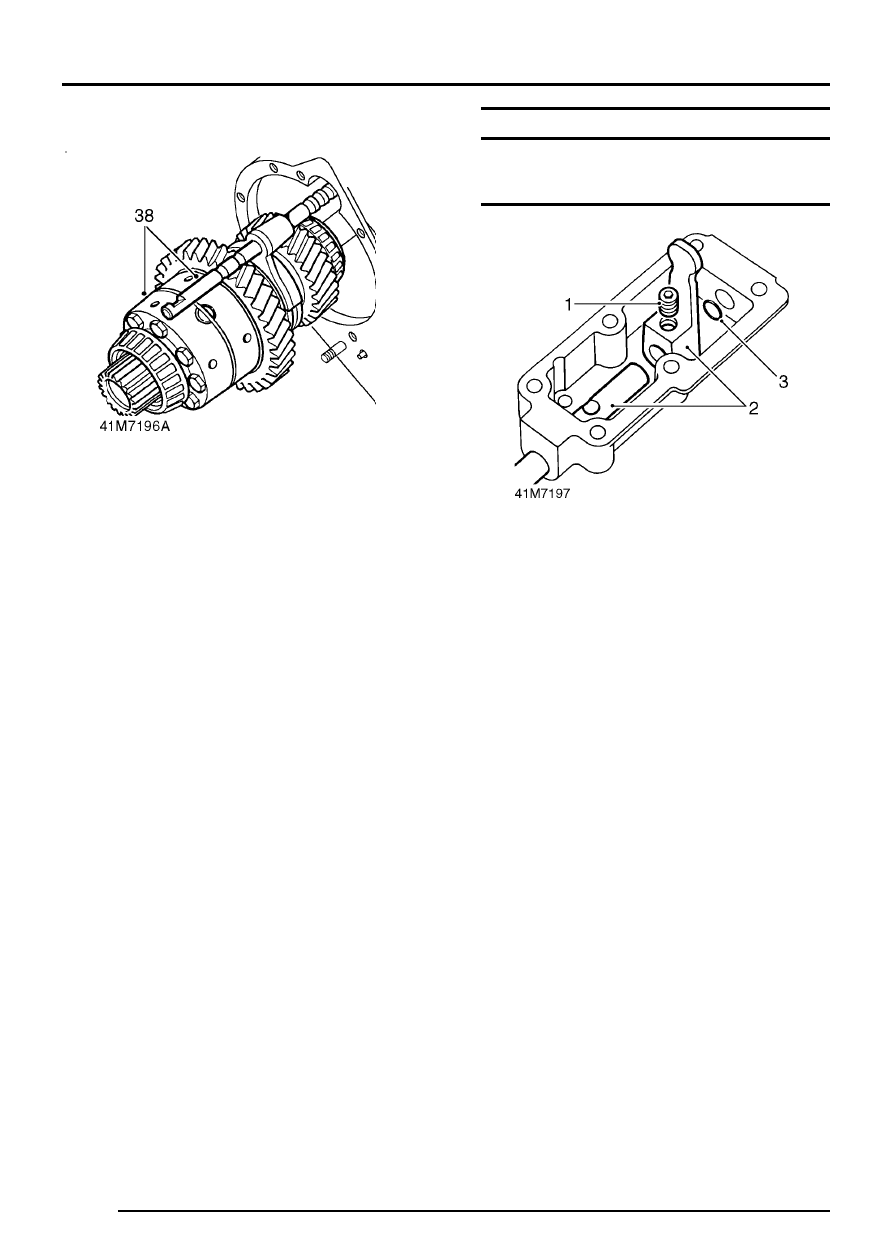

38. Withdraw differential assembly together with

high/low selector shaft and fork.

COMPONENT DISMANTLING

High/low cross shaft housing

1. Remove setscrew securing high/low selector

finger to cross shaft.

2. Withdraw cross shaft from housing, recover

high/low selector finger.

3. Remove and discard ’O’ ring.
