Air Suspension Muffler (64.50.01)

Removal

1
.

  WARNING: Do not work on or under a vehicle supported only by a jack. Always support the vehicle

on safety stands.

Raise and support the vehicle.

2 . Remove the muffler assembly.

For additional information, refer to

Muffler (30.10.11)

3 . Remove the evaporative emissions canister.

For additional information, refer to

Evaporative Emission Canister (17.15.13)

4 . Remove the air suspension compressor.

For additional information, refer to

Air Suspension Compressor (60.50.10)

5 . Remove the air suspension compressor upper cover.

6 . Disconnect the air suspension intake filter pipe.

7 . Remove the air suspension muffler.



Release clip from the air suspension muffler pipe.



Release the air suspension compressor to air suspension silencer pipes.

Installation



Locate the air suspension muffler pipes.



Secure the clip.

2 . Connect the air suspension intake filter.

3 .

  CAUTION: Make sure the air suspension compressor upper cover is correctly positioned.

Install the air suspension compressor upper cover.

4 . Install the air suspension compressor.

For additional information, refer to

Air Suspension Compressor (60.50.10)

5 . Install the evaporative emissions canister.

For additional information, refer to

Evaporative Emission Canister (17.15.13)

6 . Install the muffler assembly.

For additional information, refer to

Muffler (30.10.11)

Air Suspension Pressure Sensor

Removal

1
.

  WARNING: Do not work on or under a vehicle supported only by a jack. Always support the vehicle

on safety stands.

Raise and support the vehicle.

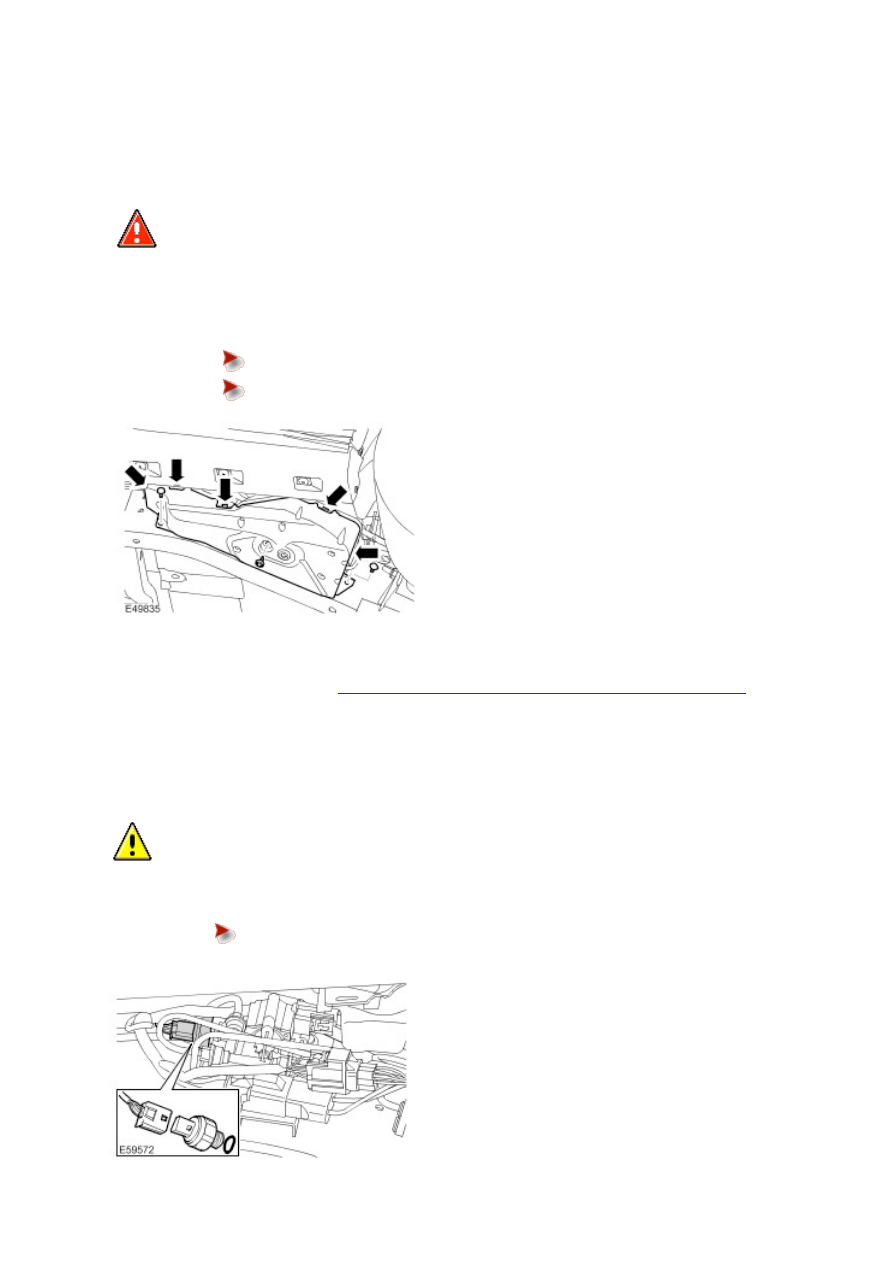

2 . Remove the air compressor housing cover.



Remove the 3 bolts.



Release the 5 clips.

3 . Using T4, depressurize the air suspension.

For additional information, refer to

Air Suspension System Depressurize and Pressurize (60.50.38)

4 . NOTE:



Make sure the valve block does not become detached during removal of the air pressure sensor.

Disconnect the electrical connector.

5
.

  CAUTION: Before the disconnection or removal of any components, ensure the area around joint

faces and connections are clean. Plug any open connections to prevent contamination.

Remove the air pressure sensor.



Remove and discard the O-ring seal.

1 . NOTE:



Make sure the valve block does not become detached during installation of the air pressure sensor.

Install the air pressure sensor.



Install a new O-ring seal.



Tighten to 5 Nm (4 lb.ft).

2 . Connect the electrical connector.

3 . Using T4, pressurize the air suspension.

For additional information, refer to

Air Suspension System Depressurize and Pressurize (60.50.38)

4
.

  CAUTION: Make sure the air suspension compressor upper cover is correctly positioned.

  CAUTION: Make sure the air suspension exhaust pipe is correctly located in to the air suspension

upper cover.

Install the air compressor housing cover.



Install the bolts and tighten to 9 Nm (7 lb.ft).
