REPAIR

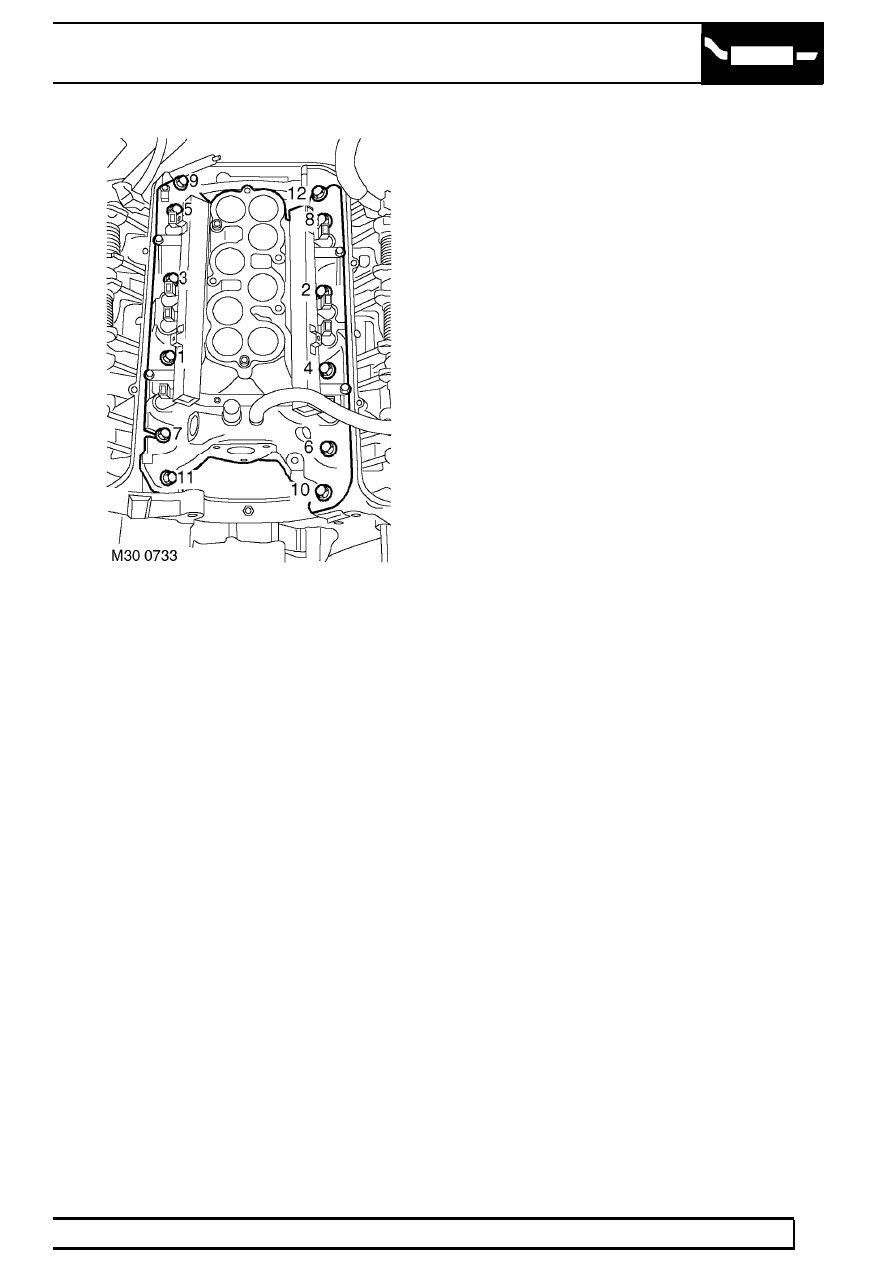

30. Fit manifold bolts and in the sequence shown

tighten bolts initially to

10 Nm (8 lbf.ft) , then

tighten to

51 Nm (38 lbf.ft).

31. Tighten gasket clamp bolts to

18 Nm (14 lbf.ft).

32. Connect fuel pipe.
33. Connect multiplug to ECT sensor.
34. Clean top hose outlet pipe mating faces.
35. Lubricate and fit new ’O’ ring to outlet pipe.
36. Position outlet pipe, fit and tighten bolts to

22 Nm (16 lbf.ft).

37. Position mounting bracket, fit and tighten, bolts

to

40 Nm (30 lbf.ft) , and nut to 10 Nm (7 lbf.ft).

38. Fit jockey pulley and tighten bolt to

50 Nm

(37 lbf.ft).

39. Clean PAS pump dowels and dowel holes.

40. Position PAS pump to mounting bracket, locate

on dowels and fit and tighten bolts to

40 Nm

(30 lbf.ft).

41. Clean compressor dowels and dowel holes.
42. Position compressor, locate on dowels and fit

and tighten bolts to

25 Nm (18 lbf.ft).

43. Connect multiplug to compressor.
44. Position alternator, fit and tighten bolts to

45 Nm

(34 lbf.ft).

45. Position top hose and secure clip.
46. Connect alternator cables, fit nuts and tighten B+

nut to

18 Nm (13 lbf.ft) max and D+ nut to 5 Nm

(3.5 lbf.ft) max. B+ and D+ are marked on the
rear of the alternator, adjacent ot each cable
connector. Fit leads to alternator and tighten
nuts.

47. Fit auxiliary drive belt.

See ELECTRICAL,

Repair.

48. Connect injector multiplugs and secure leads to

fuel rail.

49. Position coils and fit bolts but do not tighten at

this stage.

50. Connect multiplugs to coils.
51. Fit rocker cover gaskets.

See ENGINE, Repair.

30

MANIFOLD AND EXHAUST SYSTEM

NEW RANGE ROVER

20

REPAIR

GASKET - INLET MANIFOLD - UPPER - FROM
99MY

Service repair no - 30.15.24

Remove

1. Release 3 fixings and remove battery cover.
2. Disconnect battery earth lead.
3. Remove gas struts from bonnet.
4. With assistance support bonnet on hinge

extension arms.

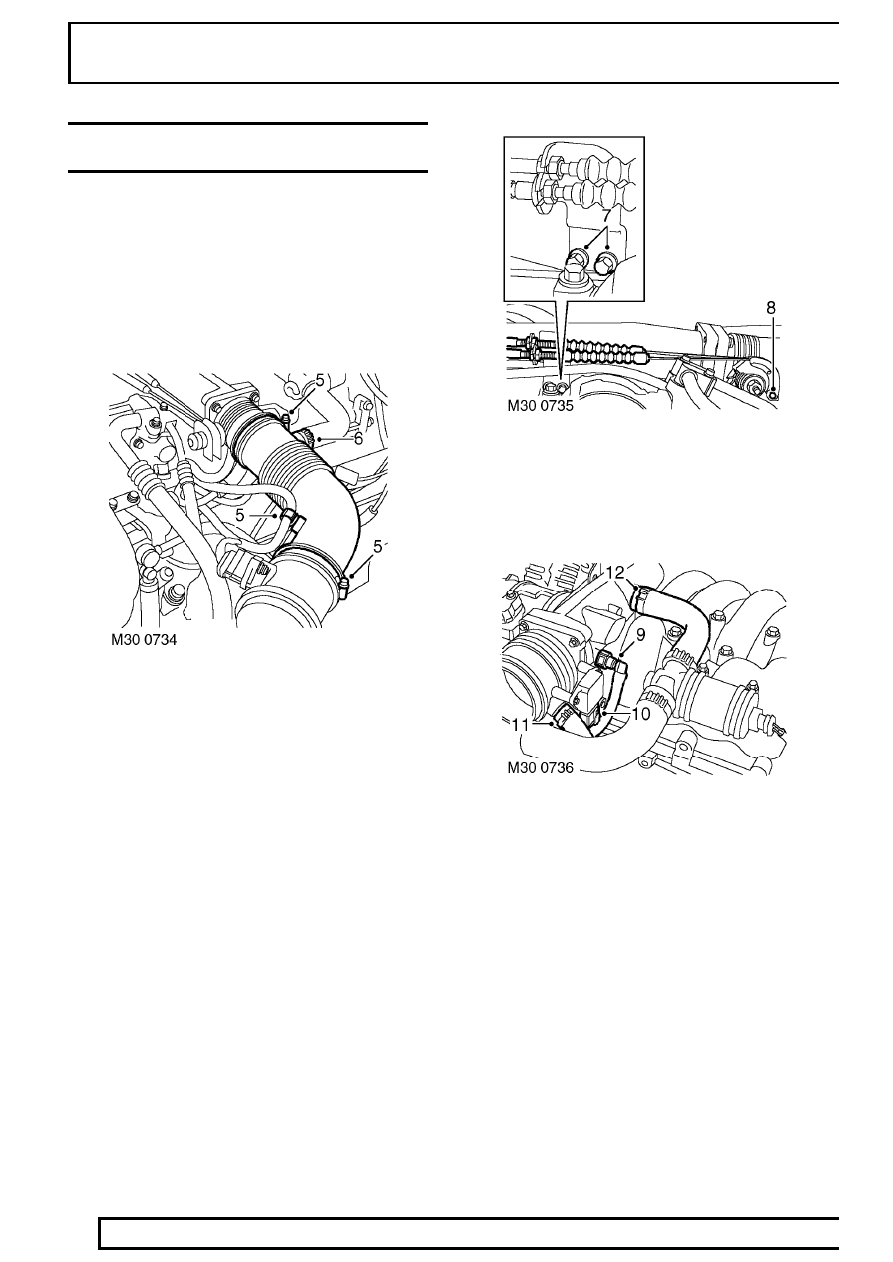

5. Loosen 2 clips securing air intake hose, release

air intake hose and disconnect harness from clip
on hose.

6. Release clip securing IAC hose to air intake

hose and remove air intake hose.

7. Remove 2 bolts securing abutment bracket to

plenum chamber and position aside.

8. Release throttle and cruise control cables from

clips and throttle cams and position aside.

9. Disconnect EVAP pipe from plenum chamber

and clip on upper manifold.

10. Disconnect multiplug from TP sensor.
11. Release clip securing breather hose to throttle

body and release breather hose.

12. Release clip and disconnect IAC hose from

plenum chamber.

MANIFOLD AND EXHAUST SYSTEM

21

REPAIR

13. Position a container below throttle body to collect

coolant.

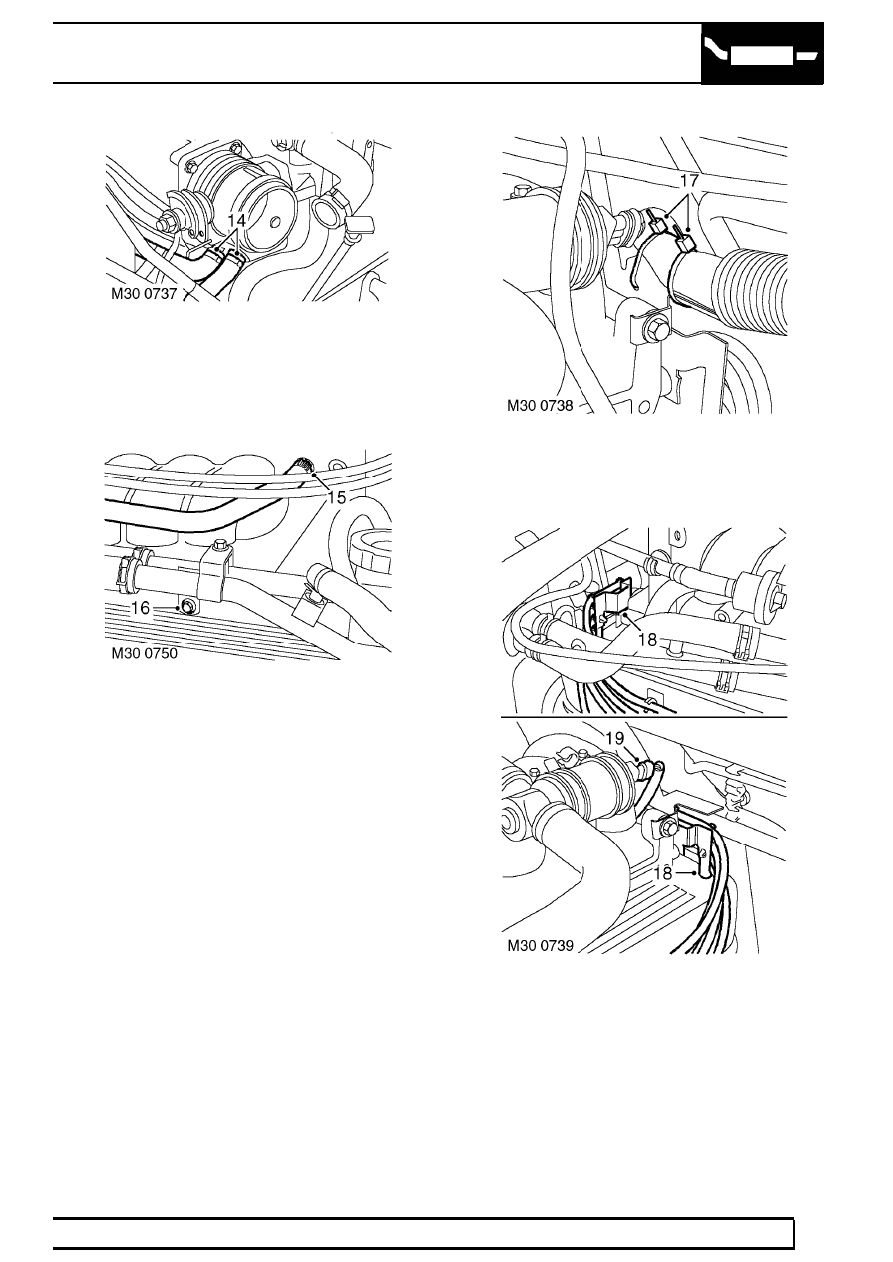

14. Release clips securing coolant hoses to throttle

body and release hoses.

15. Release clip and disconnect engine breather

hose from plenum chamber.

16. Remove bolt securing coolant rails.

17. Remove 2 cable ties securing engine harness to

clip on upper manifold.

18. Release HT leads from clips on upper inlet

manifold.

19. Disconnect multiplug from IAC valve.

30

MANIFOLD AND EXHAUST SYSTEM

NEW RANGE ROVER

22

REPAIR

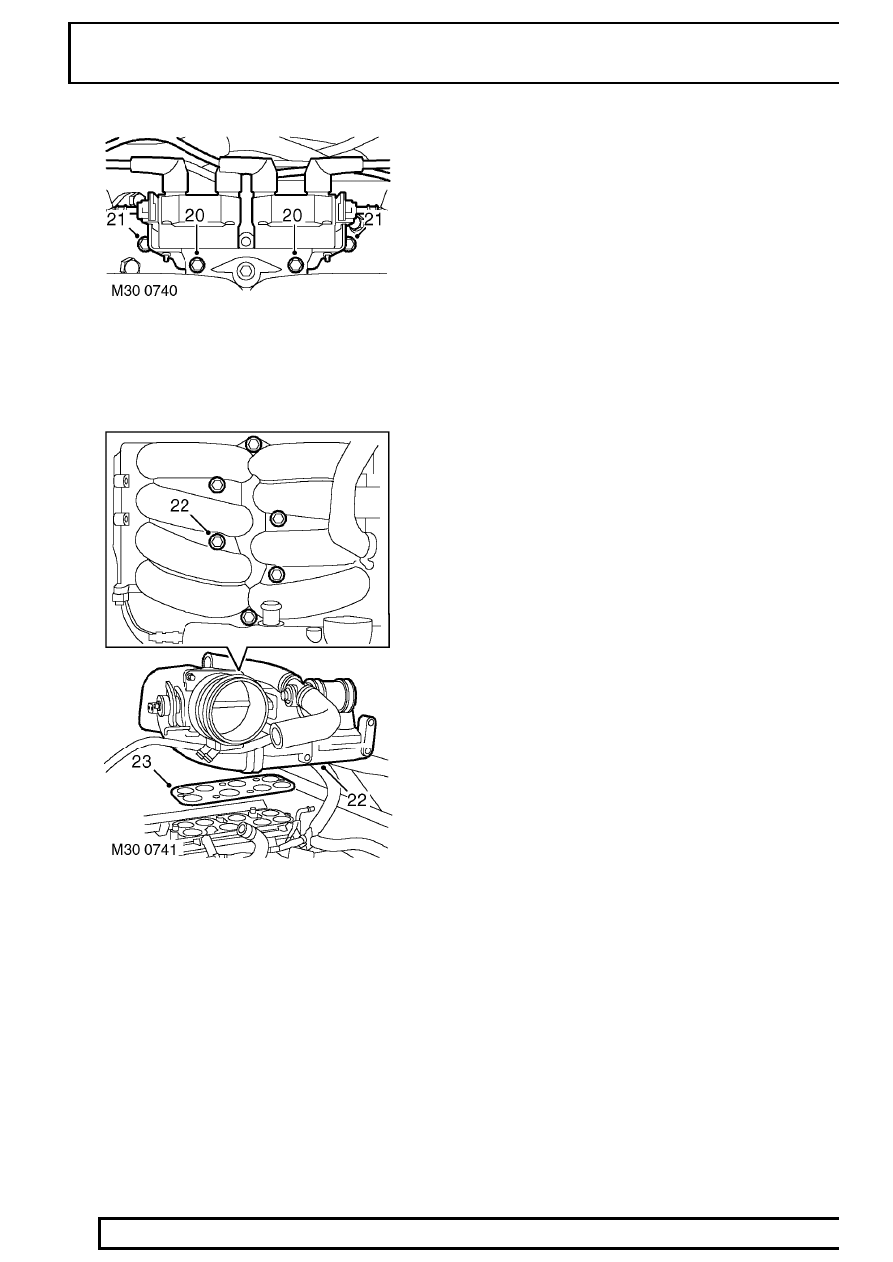

20. Remove 2 bolts securing top of coils.
21. Loosen 2 bolts securing bottom of coils to block

but do not remove bolts.

22. Remove 6 bolts securing upper manifold and

remove upper manifold.

23. Collect upper manifold gasket.

Refit

24. Clean inlet manifold and upper manifold mating

faces, dowels and dowel holes.

25. Using a new gasket, position upper manifold. Fit

bolts, and working in a diagonal sequence,
tighten to

22 Nm (16 lbf.ft).

26. Fit 2 top bolts securing coils to manifold and

tighten all coil fixing bolts to

8 Nm (6 lbf.ft).

27. Connect IAC valve multiplug.
28. Secure HT leads to upper manifold clips.
29. Connect multiplug to TP sensor.
30. Position engine harness in manifold clip and

secure with new cable ties.

31. Fit and tighten coolant rail bolt to

22 Nm

(16 lbf.ft).

32. Connect breather hose to plenum and secure

with clip.

33. Connect IAC hose to plenum chamber and

secure with clip.

34. Position coolant hoses to throttle body and

secure hose clips.

35. Fit breather hose to throttle body and secure

clip.

36. Connect multiplug to TP sensor.
37. Connect EVAP pipe to plenum chamber and clip

on upper manifold.

38. Connect throttle and cruise control cables to

clips and secure in throttle body cams.

39. Position abutment bracket to upper manifold, fit

and tighten bolts.

40. Fit air intake hose, tighten 2 clips and connect

harness to clip on hose.

41. Connect IAC hose to air intake hose and secure

with clip.

42. Top-up cooling system.
43. Lower bonnet and connect gas struts.
44. Connect battery earth lead.
45. Fit battery cover and secure fixings.
