MANIFOLD AND EXHAUST SYSTEM

23

REPAIR

INLET MANIFOLD GASKETS - DIESEL - VEHICLES
WITHOUT EGR

Service repair no - 30.15.08

Remove

1. Disconnect battery negative lead.

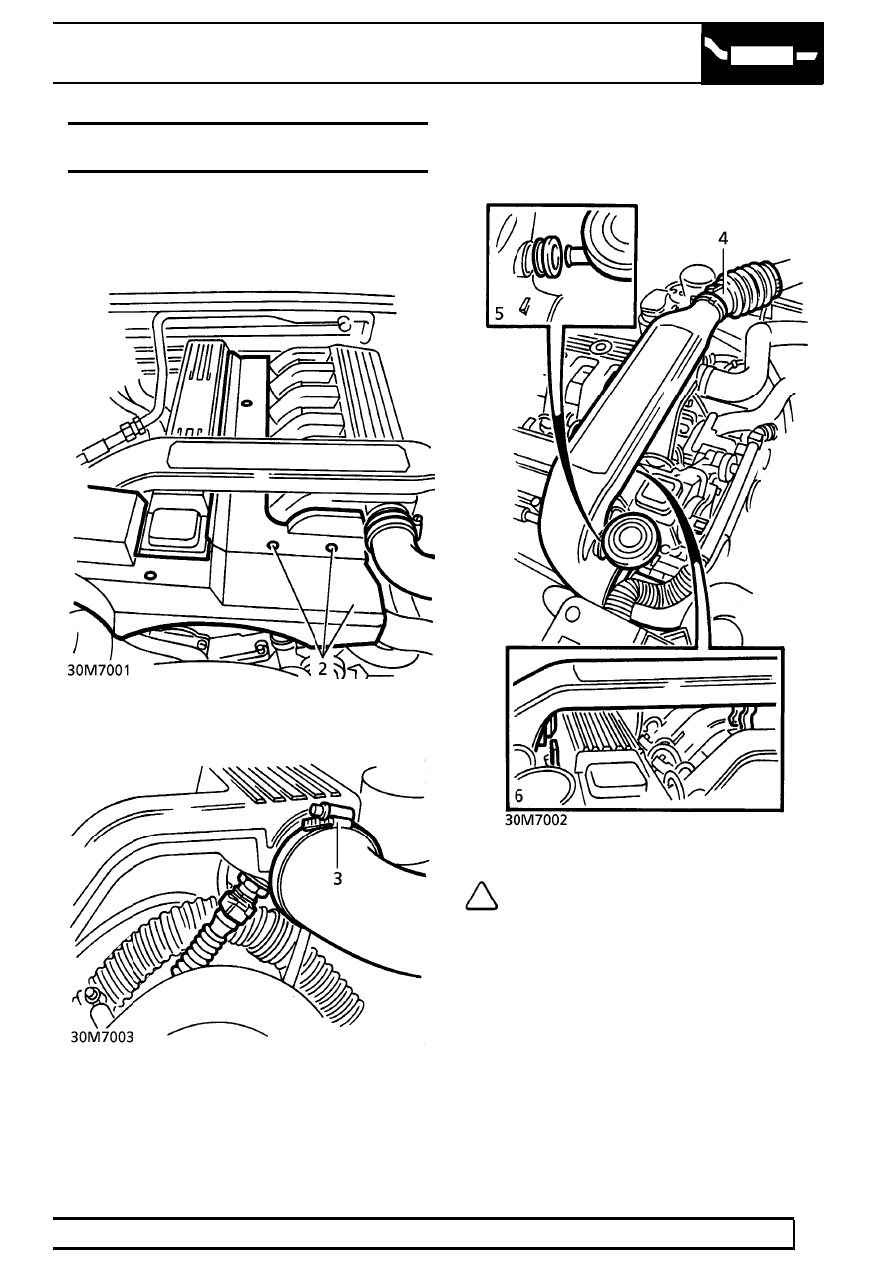

2. Remove 4 screws securing injector covers.

Remove covers.

3. Release intake hose from ducting.

4. Release turbocharger intake hose from ducting.
5. Release breather valve from grommet in intake

ducting.

NOTE: Collect grommet. Refit to ducting.

6. Disengage 2 clips. Remove intake ducting.
7. Disconnect intake hose from manifold.
8. Disconnect multiplug from intake temperature

sensor.

9. Release fuel return hose from inlet manifold clip.

30

MANIFOLD AND EXHAUST SYSTEM

NEW RANGE ROVER

24

REPAIR

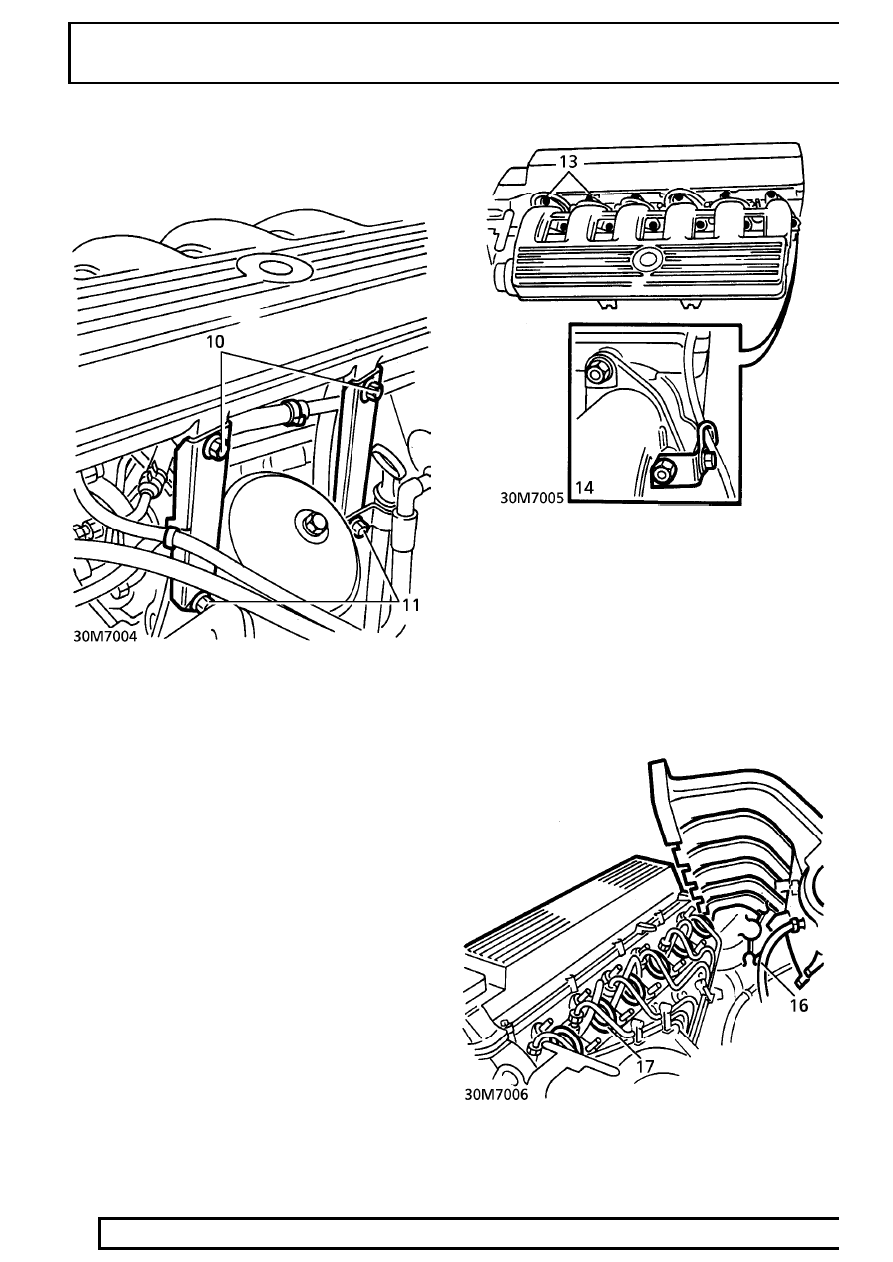

10. Remove 2 nuts and bolts securing stays to inlet

manifold.

11. Slacken 2 nuts securing manifold stays to oil

filter casing.

12. Release clip securing manifold pressure sensing

pipe to stay.

13. Remove 12 nuts securing intake manifold to

cylinder head.

14. Release gearbox breather hose bracket from

rearmost manifold stud.

15. Release manifold from studs. Ensure that

injector leak off pipes do not foul on manifold
flanges.

16. Place manifold aside. Do not strain manifold

pressure sensing hose.

MANIFOLD AND EXHAUST SYSTEM

25

REPAIR

17. Collect 6 inlet manifold gaskets.
18. Position cloth over inlet ports to prevent dirt

ingress.

Refit

19. Ensure mating faces are clean.
20. Position intake manifold with gaskets on studs.

Ensure injector leak off pipes are not fouled.

21. Position gearbox breather hose bracket on

rearmost manifold stud.

22. Secure manifold with nuts. Progressively tighten

to

22 Nm (16 lbf.ft)

23. Position manifold stays. Secure with nuts and

bolts.

24. Secure manifold pressure sensing hose to stay

with clip.

25. Connect multiplug to intake temperature sensor.
26. Engage fuel return hose into inlet manifold clip.
27. Connect intake hose. Secure with clip.
28. Position intake ducting. Engage clips.
29. Engage breather valve into ducting grommet.
30. Connect ducting to turbocharger intake hose.

Secure with clip.

31. Connect intake hose to ducting. Secure with clip.
32. Fit injector covers. Secure with screws.
33. Reconnect battery negative lead.

INTAKE MANIFOLD GASKETS - DIESEL WITH
EGR

Service repair no - 30.15.08

Remove

1. Disconnect battery negative terminal.
2. Remove air intake ducting.

See this section.

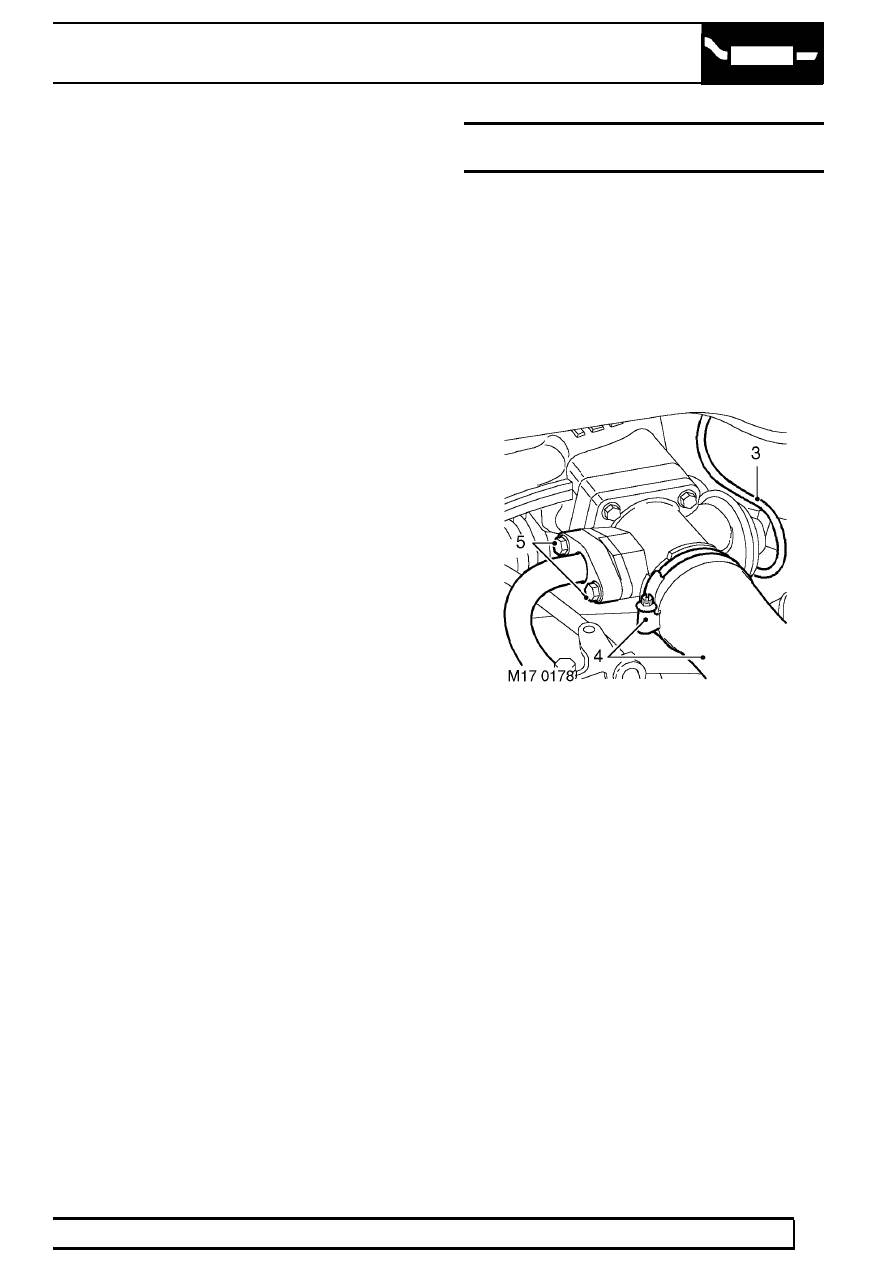

3. Disconnect vacuum hose from EGR valve.
4. Slacken clip and disconnect intercooler hose

from EGR valve.

5. Remove 2 bolts securing EGR pipe to EGR

valve.

30

MANIFOLD AND EXHAUST SYSTEM

NEW RANGE ROVER

26

REPAIR

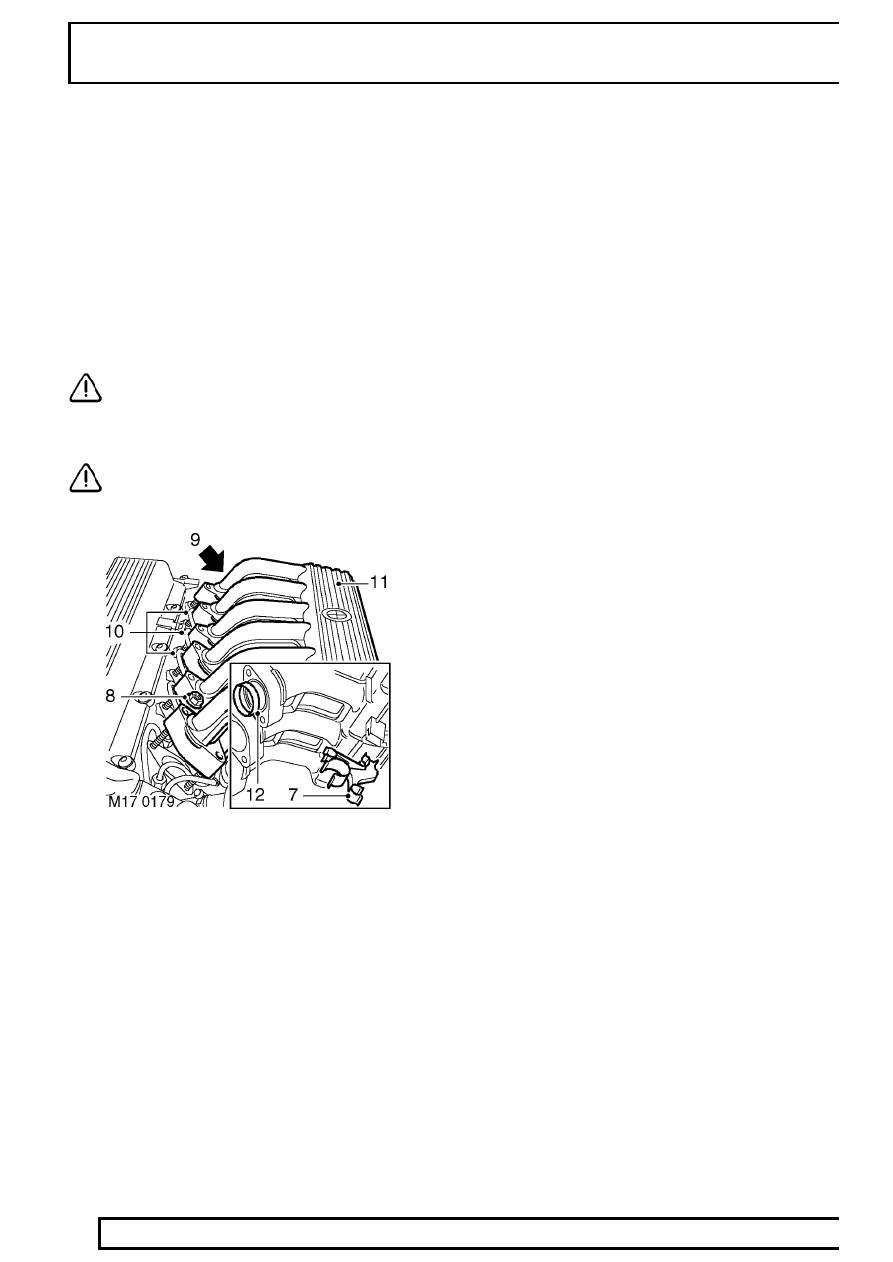

6. Disengage clip on underside of intake manifold.

Release wiring harness and vacuum hoses.

7. Release fuel return hose and EGR vacuum pipe

from clips on underside of manifold.

8. Remove 12 nuts securing intake manifold to

cylinder head.

9. Release gearbox breather hoses from rearmost

manifold stud.

10. Release manifold from from studs. Ensure that

injector leak off pipes do not foul on manifold
flanges.

11. Position manifold aside.

CAUTION: Ensure manifold pressure
sensing hose is not strained.

12. Remove 6 seals from intake manifold ports.

CAUTION: Care must be taken when
extracting seals to ensure recesses in
intake manifold are not damaged.

13. Clean mating faces of intake manifold and

cylinder head.

14. Position cloth over inlet ports to prevent dirt

ingress.

Refit

15. Fit new seals to recesses in intake manifold.
16. Position intake manifold to studs, ensuring that

leak off pipes do not become trapped beneath
flanges.

17. Position gearbox breather hose bracket to

rearmost stud.

18. Secure manifold with nuts and progressively

tighten to

22Nm (16 lbf.in).

19. Position and secure fuel return hose, harnesses

and vacuum hoses to clips on underside of
manifold.

20. Engage EGR pipe to valve, align flange and

secure with bolts. Tighten bolts to

22 Nm

(16 lbf.in).

21. Connect intercooler hose to EGR valve and

secure with clip.

22. Connect vacuum hose to EGR valve.
23. Fit air intake ducting.

See this section.

24. Connect battery negative terminal.
