REPAIR

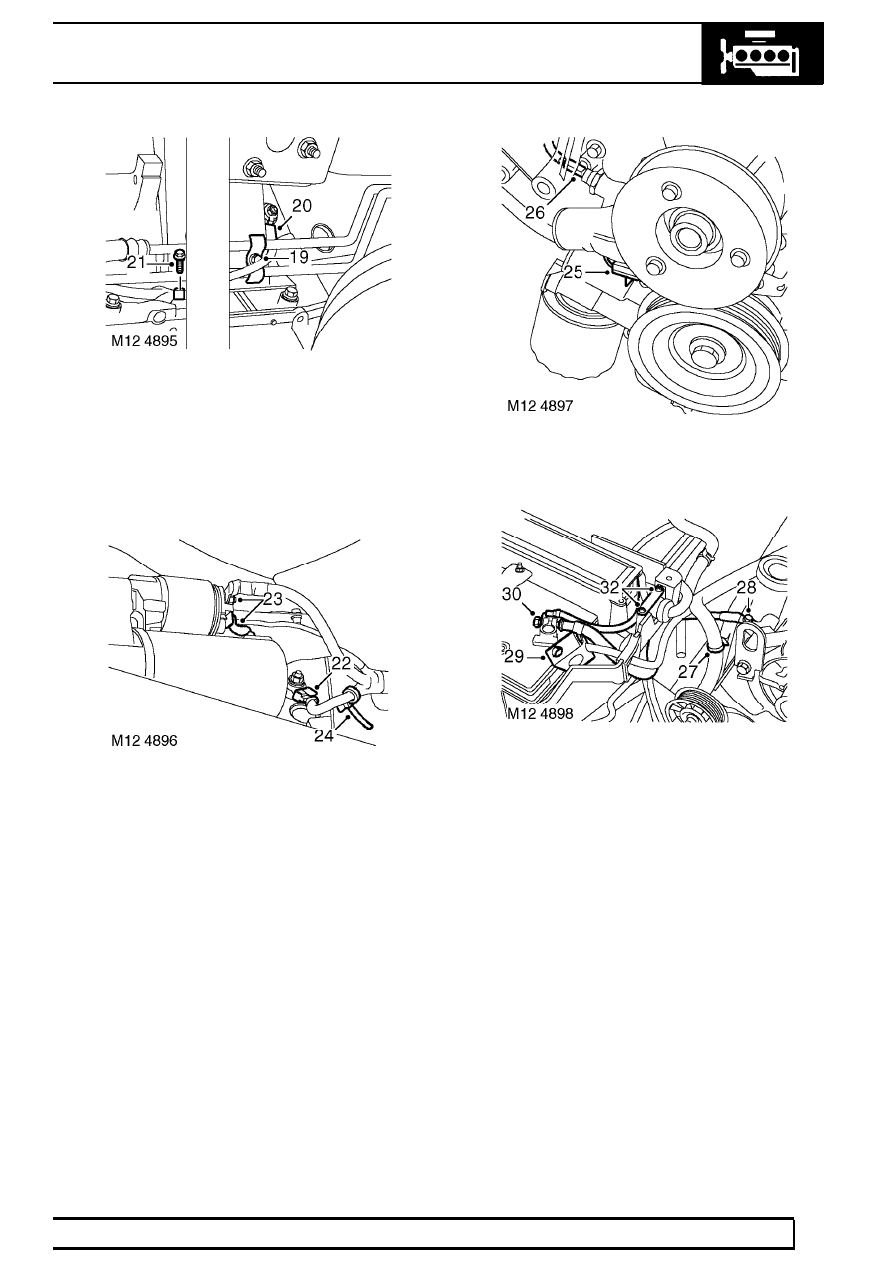

19. Remove bolt securing gearbox fluid cooler pipes

clamp to engine LH mounting bracket and
remove clamp and spacer.

20. Disconnect multiplug from LH KS.
21. Remove bolt securing harness ’P’ clip to cylinder

block.

22. Disconnect multiplug from RH KS.
23. Remove nut securing battery lead to starter

solenoid, release lead and disconnect lucar from
solenoid.

24. Release clip securing harness to engine RH

mounting bracket.

25. Disconnect multiplug from CMP sensor.
26. Disconnect Lucar from oil pressure switch.

27. Release clip securing harness to coolant rail.
28. Remove bolt securing engine earth lead and

position lead aside.

29. Release cover from battery positive terminal.
30. Remove nut securing positive lead to battery

terminal, release fuse box feed lead, and
disconnect positive lead from battery terminal.

31. Release positive lead from battery carrier.
32. Remove 2 screws and remove harness clamp

from battery carrier.

12

ENGINE

NEW RANGE ROVER

20

REPAIR

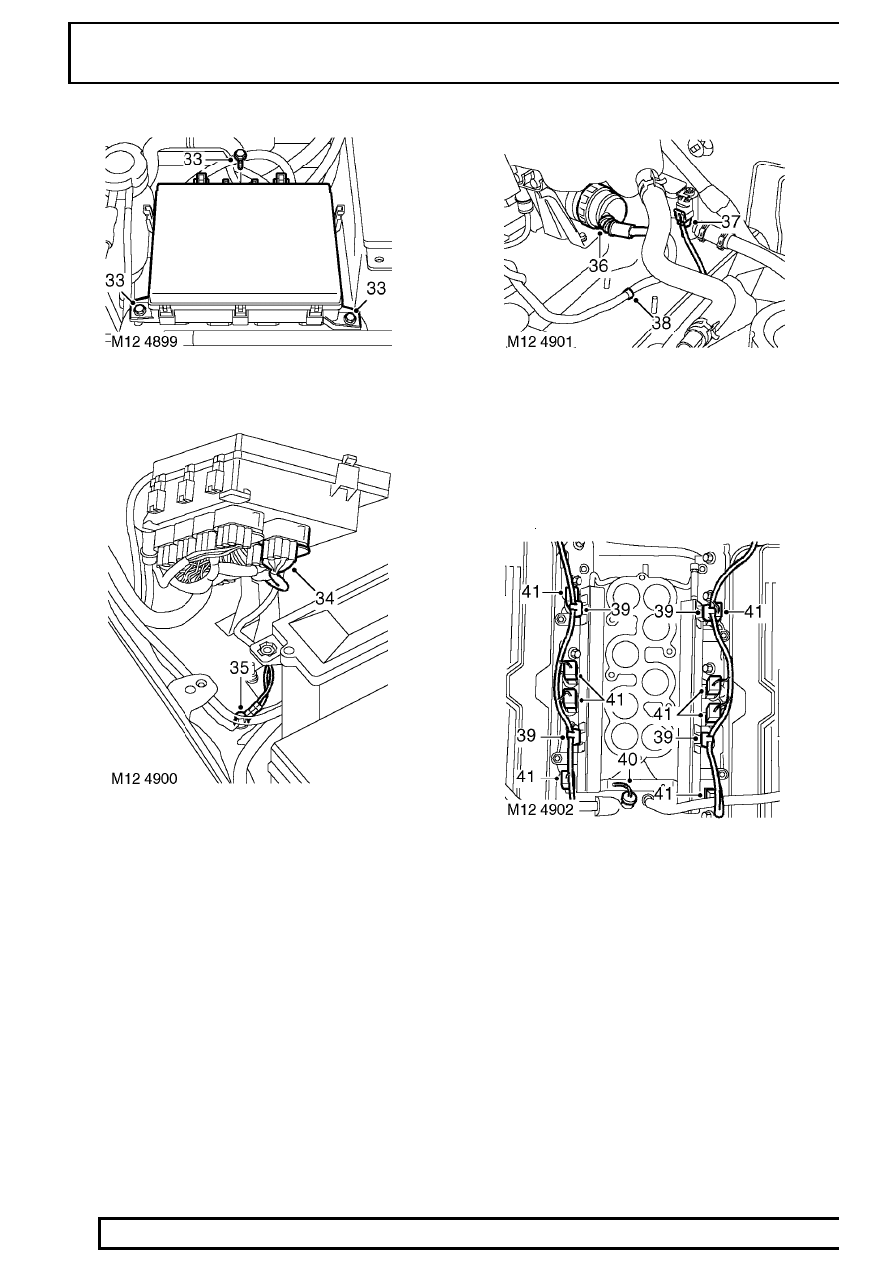

33. Remove 3 bolts securing under bonnet fuse box.

34. Disconnect engine harness multiplug from fuse

box.

35. Remove nut and disconnect 2 earth leads from

RH wing valance.

36. Disconnect engine harness multiplug from main

harness.

37. Disconnect multiplug from Canister Vent

Solenoid (CVS) unit.

38. Release clip securing harness to RH wing

valance.

39. Release harness clips from fuel rail and heater

coolant pipe.

40. Disconnect multiplug from ECT sensor.
41. Disconnect multiplugs from fuel injectors.

LAND ROVER V8

21

REPAIR

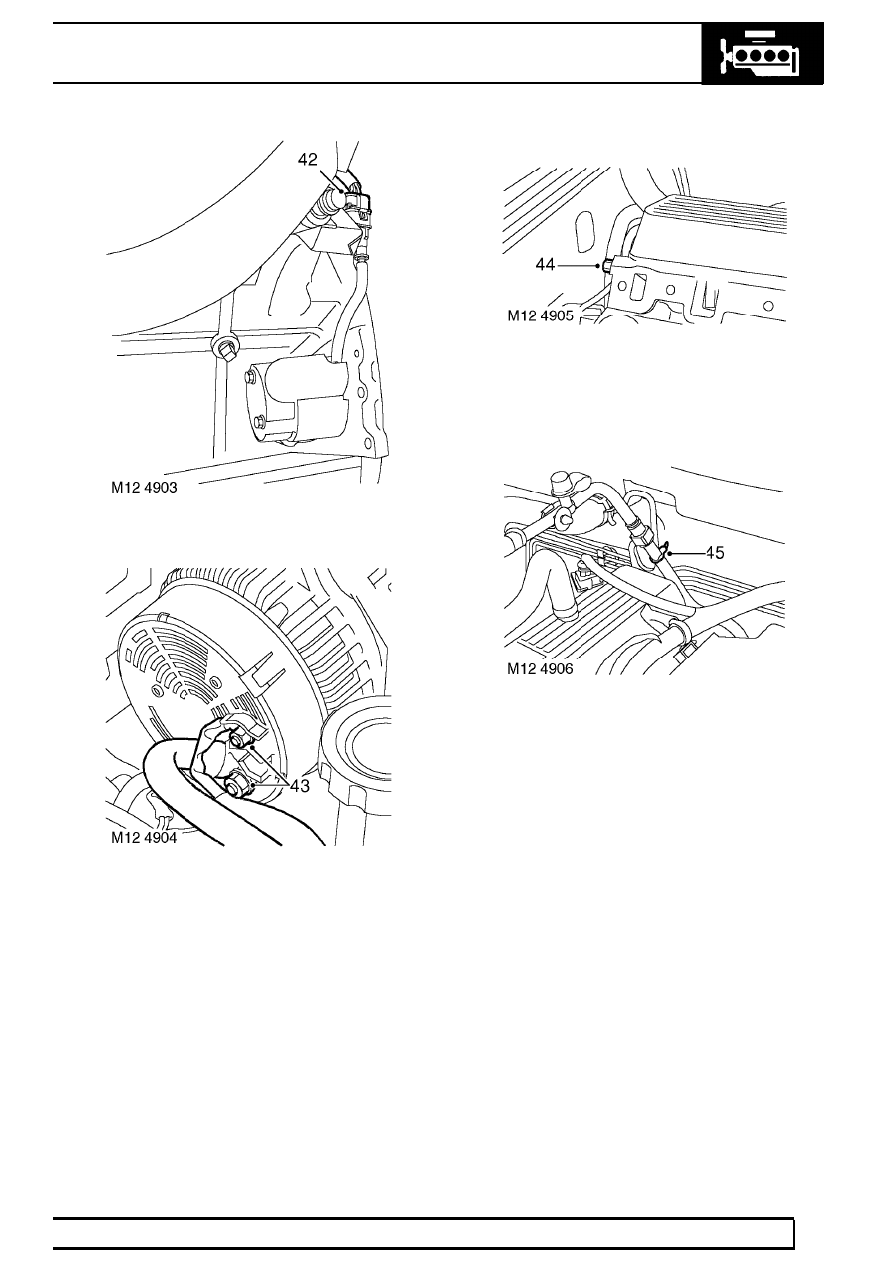

42. Disconnect multiplug from CKP sensor.

43. Remove 2 nuts securing engine harness to

alternator.

44. Remove bolt securing engine harness ’P’ clip to

rear of LH cylinder head.

45. Remove cable tie securing purge pipe to engine

rear lifting eye.

46. Move harness clear of engine.
47. Raise vehicle on ramp.

12

ENGINE

NEW RANGE ROVER

22

REPAIR

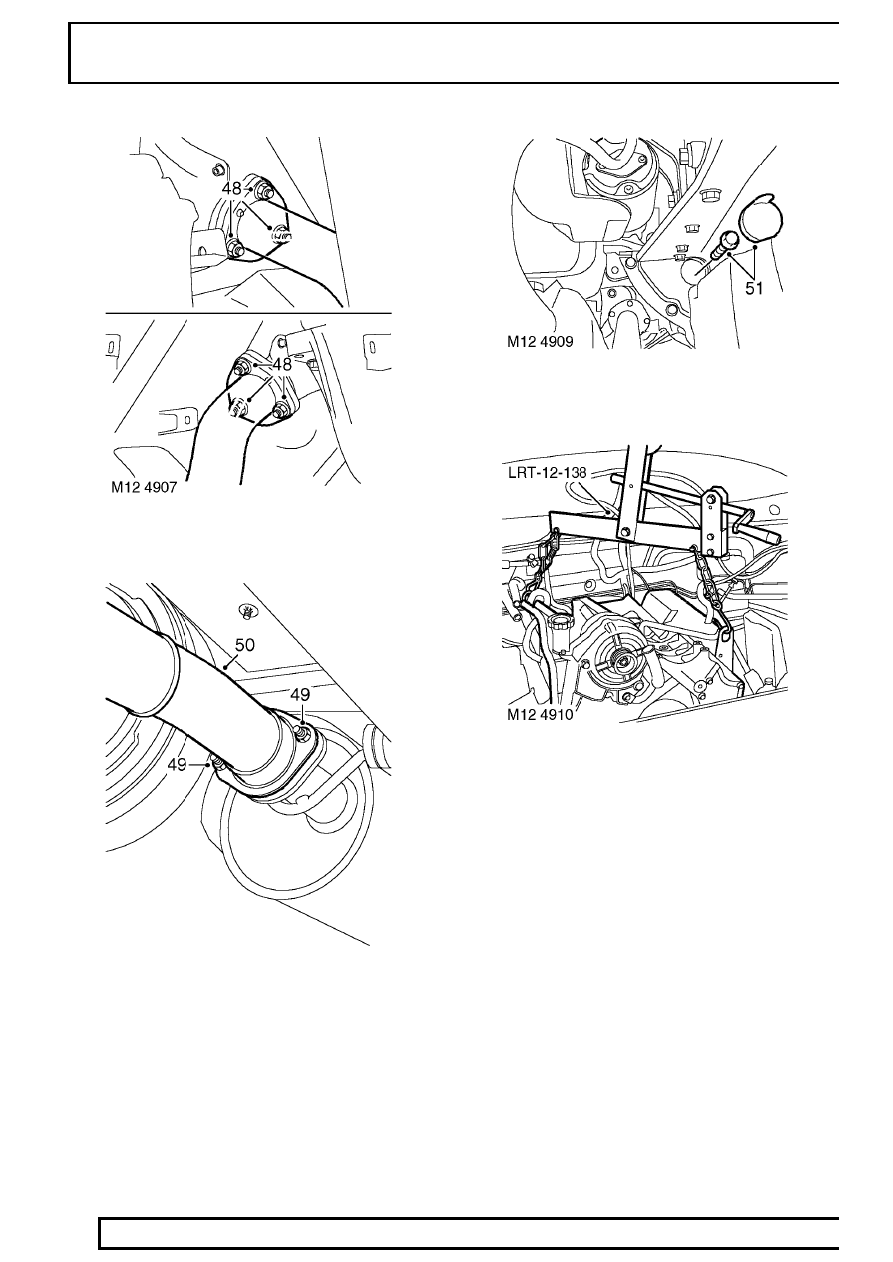

48. Remove 6 nuts securing exhaust front pipes to

exhaust manifolds and collect gaskets.

49. Remove 2 nuts securing exhaust front pipe to

intermediate pipe.

50. Release exhaust front pipe from intermediate

pipe.

51. Remove access plug and remove 4 bolts

securing torque converter to drive plate.

52. Using hoist and LRT-12-138 connected to

engine lifting eyes provided, support engine
weight.
