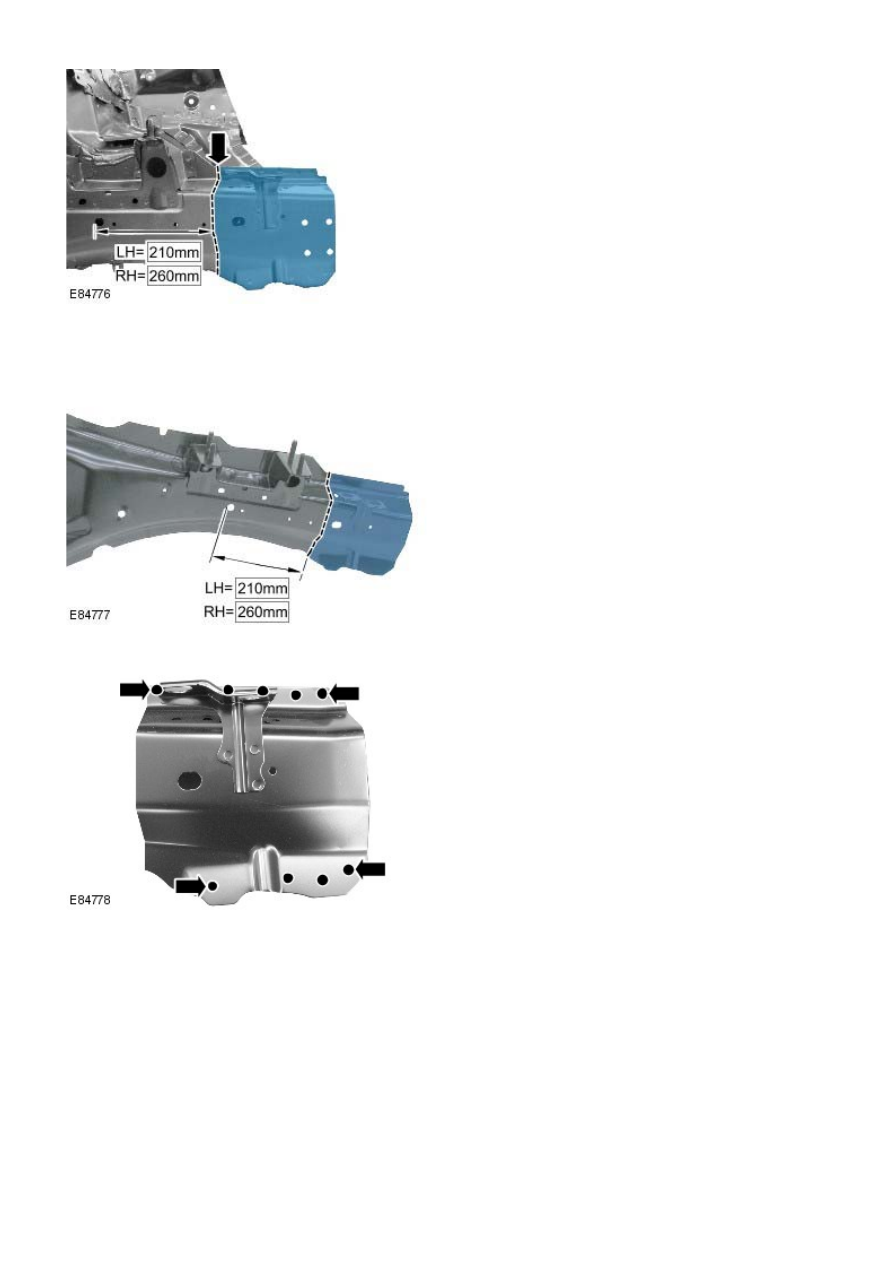

11. Saw cut the old panel at the point illustrated.

12. Separate the joints and remove the old panel.

Installation

1. Saw cut the new section from the service panel, ensure the

cut is made to align with the cut in the old panel.

2. Prepare the old and new panel joint surfaces.

3. Drill holes in the new panel ready for MIG plug welding.

4. Offer up the new panel and clamp into position. Check

alignment, if correct, proceed to next step, if not, rectify and

recheck before proceeding.

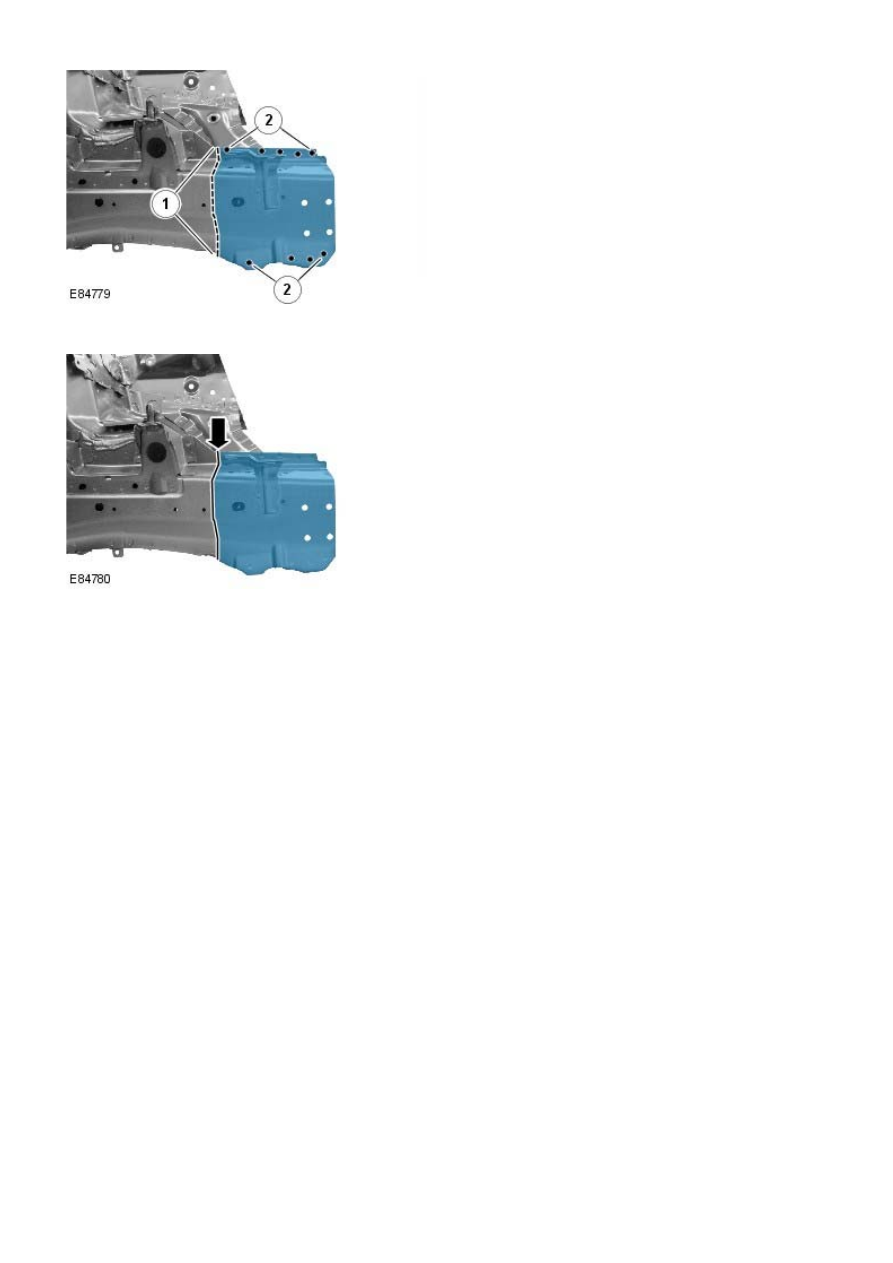

5. With panels clamped into position:

1. Tack weld the butt joint.

2. MIG plug weld.

6. Dress the tack welds.

7. MIG weld the butt joint.

8. Dress all welded joints.
9. The installation of associated panels and mechanical

components is the reverse of removal.

Front End Sheet Metal Repairs - Fender Apron Panel

Removal and Installation

Removal

• NOTE: The fender apron panel is serviced as a separate weld-on panel. It is an assembly of the fender apron panel

reinforcement, fender apron lower panel and fender apron panel front extension.

• NOTE: The panel is serviced less its weld studs

1. The fender apron panel is replaced in conjunction with:

Front bumper cover

Hood latch panel

Both front fenders

Fender apron upper panel

2. For additional information relating to this repair procedure

please see the following:

For additional information, refer to:

Body and Frame

 (501-26

Body Repairs - Vehicle Specific Information and Tolerance

Checks, Description and Operation) /

Standard Workshop Practices

 (100-00 General Information,

Description and Operation).

3. Remove the fender apron upper panel.

For additional information, refer to:

Fender Apron Upper Panel

(501-27 Front End Sheet Metal Repairs, Removal and

Installation).

4. LH Side: Remove the air cleaner.

For additional information, refer to:

Air Cleaner

 (303-12A

Intake Air Distribution and Filtering - I6 3.2L Petrol, Removal

and Installation).

5. LH Side: Remove the air intake pipe.
6. LH Side: Remove the battery tray.

For additional information, refer to:

Battery Tray

 (414-01

Battery, Mounting and Cables, Removal and Installation).

7. LH Side: Remove the engine lower support insulator.

For additional information, refer to:

Engine Lower Support

Insulator

 (303-01A Engine - I6 3.2L Petrol, Removal and

Installation).

8. LH Side: Release the battery junction box and position aside.
9. RH Side: Drain the cooling system.

For additional information, refer to:

Cooling System Draining,

Filling and Bleeding

 (303-03A Engine Cooling - I6 3.2L Petrol,

General Procedures).

10. RH Side: Evacuate the A/C system.

For additional information, refer to:

Air Conditioning (A/C)

System Recovery, Evacuation and Charging

 (412-00 Climate

Control System - General Information, General Procedures).

11. RH Side: Remove the power steering reservoir.

For additional information, refer to:

Power Steering Fluid

Reservoir

 (211-02 Power Steering, Removal and Installation).

12. RH Side: Release the coolant expansion tank and position

aside.

13. RH Side: Remove the engine mounting bracket.

For additional information, refer to:

Engine Mount RH

 (303-01A

Engine - I6 3.2L Petrol, Removal and Installation).

14. RH Side: Remove the windshield washer reservoir.

For additional information, refer to:

Windshield Washer

Reservoir

 (501-16 Wipers and Washers, Removal and

Installation).

15. RH Side: Remove the fender apron A/C pipes.
16. Remove the shock absorber and spring assembly.

For additional information, refer to:

Shock Absorber and Spring

Assembly

 (204-01 Front Suspension, Removal and

Installation).

17. Release and lay aside the wiring harness.

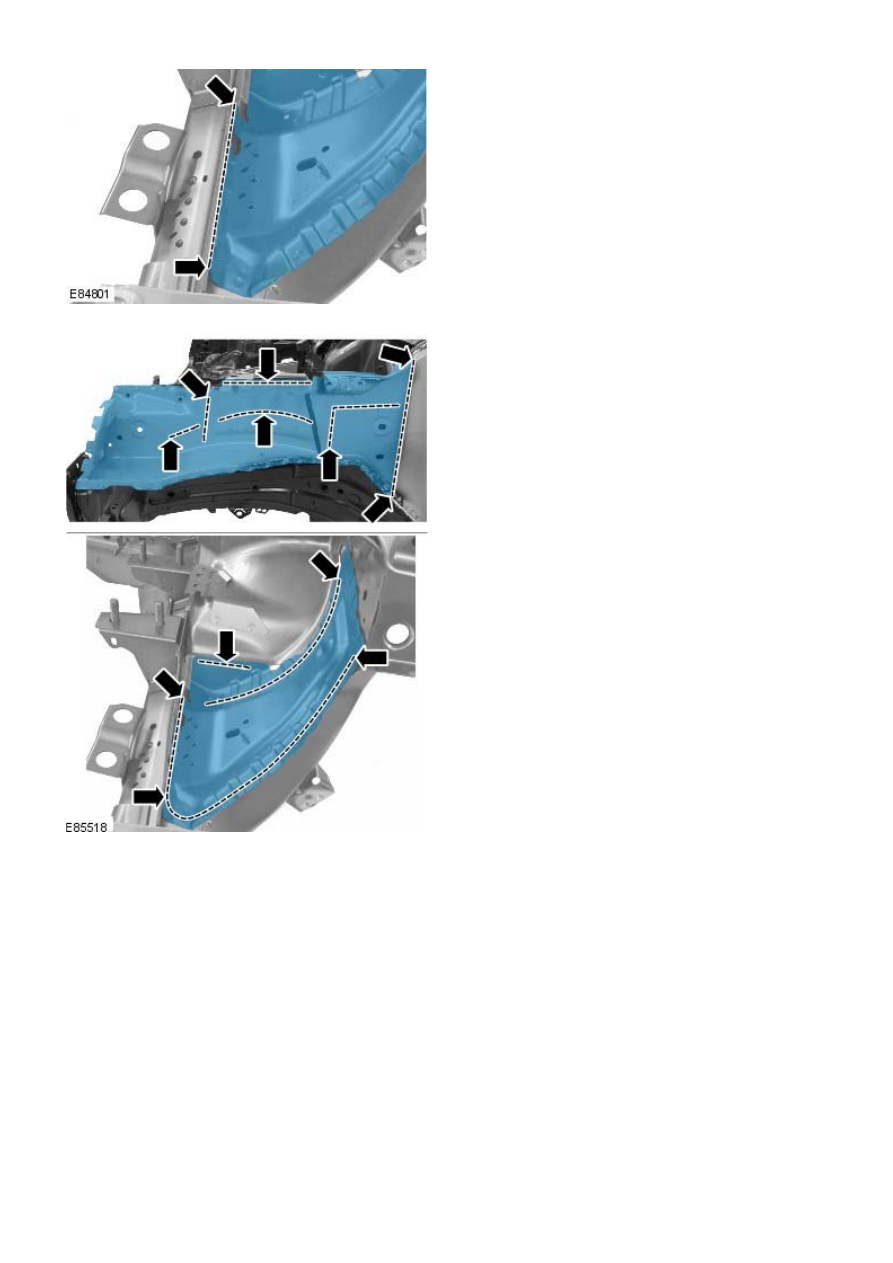

18. Use a belt sander to remove 5 x spot welds.

19. Mill out the remaining spot welds.

20. Separate the joints and remove the old panel.

Installation

1. Prepare the old and new panel joint surfaces.
