Frelander 2. Manual - part 529

Interior Trim and Ornamentation - C-Pillar Trim Panel

Removal and Installation

Removal

• NOTE: Removal steps in this procedure may contain installation details.

1.

WARNING: Make sure that a new bolt is

installed.

Release the safety belt lower anchor.

Torque: 40 Nm

1.

Release the rear door seal.

2.

Release the rear quarter trim panel.

3.

4.

WARNING: Make sure that a new bolt is

installed.

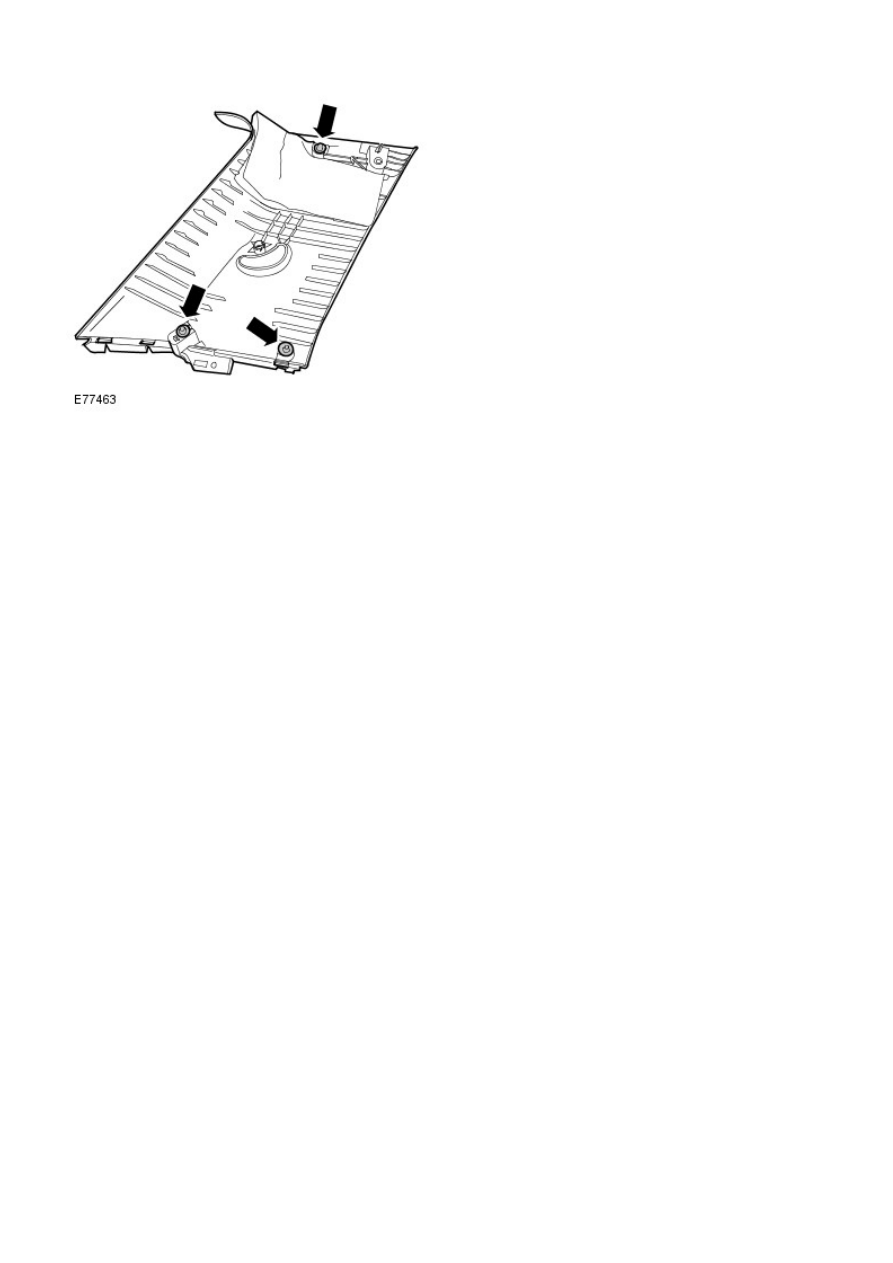

Remove the C-pillar trim panel.

Torque: 3 Nm

4.

5. NOTE: Do not disassemble further if the component
is removed for access only.

5.

Installation

To install, reverse the removal procedure.

1.

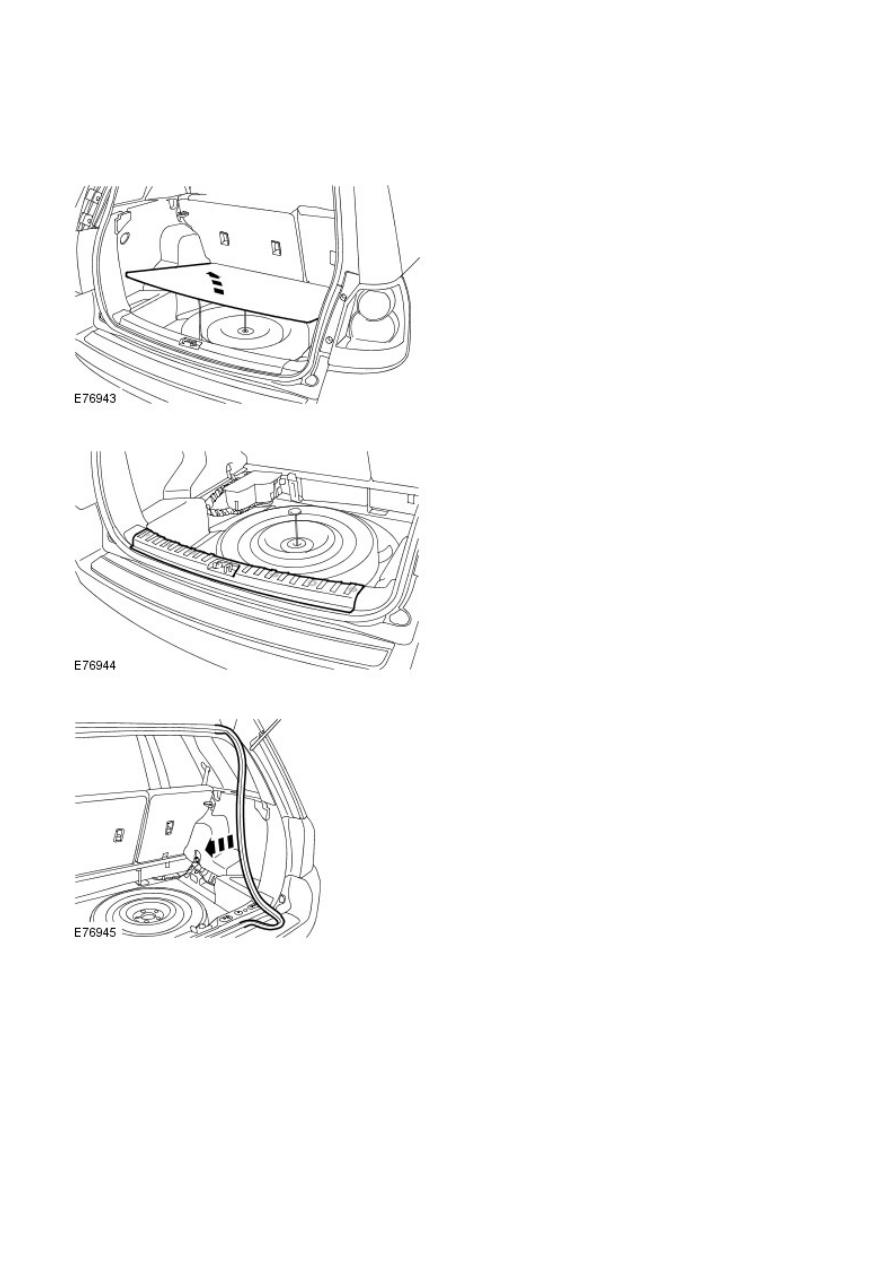

Interior Trim and Ornamentation - D-Pillar Trim Panel

Removal and Installation

Removal

Remove the spare wheel cover.

1.

Remove the loadspace scuff plate.

2.

Release the liftgate seal.

3.
