Frelander 2. Manual - part 422

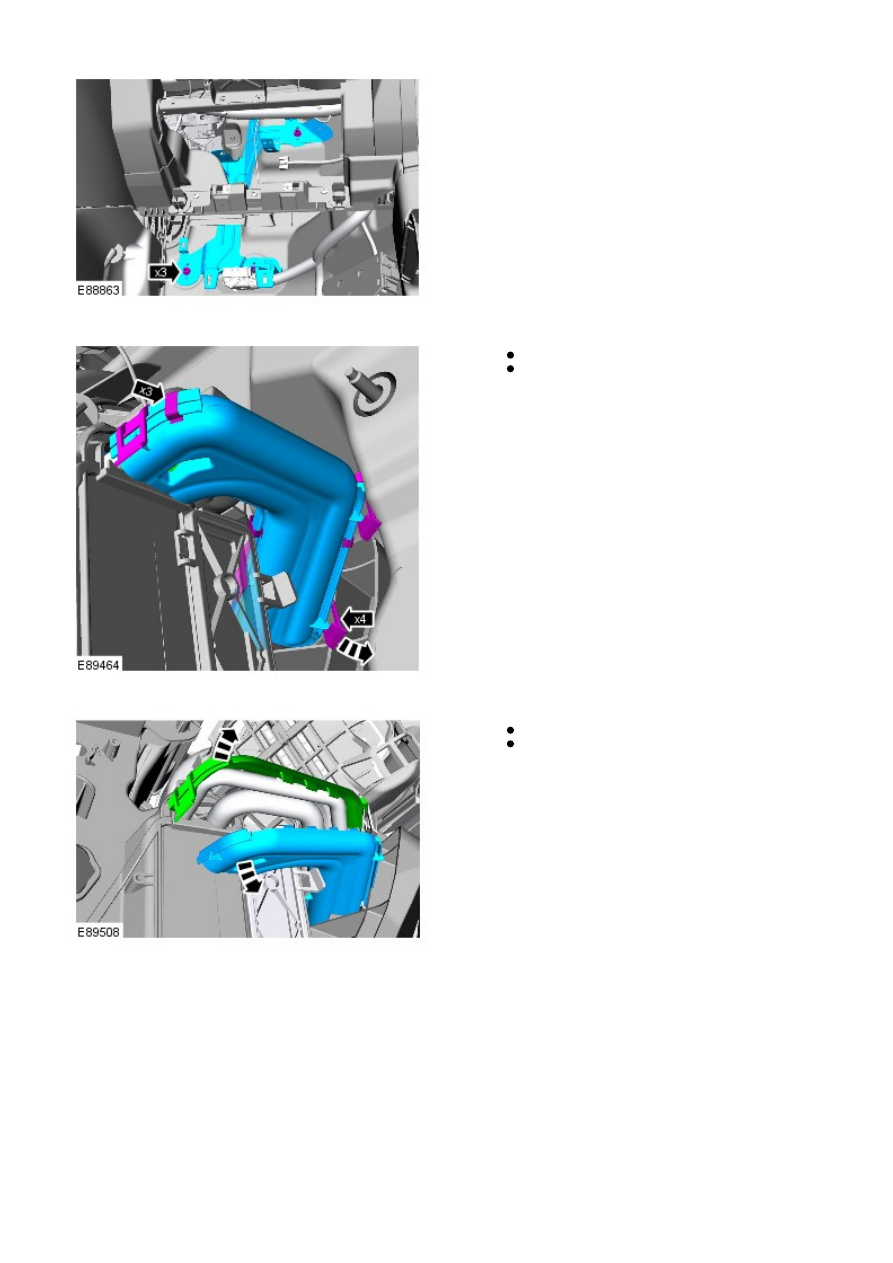

Remove the CJB bracket.

14.



Remove the 3 spring clips.
Release the 4 plastic clips.

15.



Remove the lower cover.
Position the upper cover aside for access.

16.

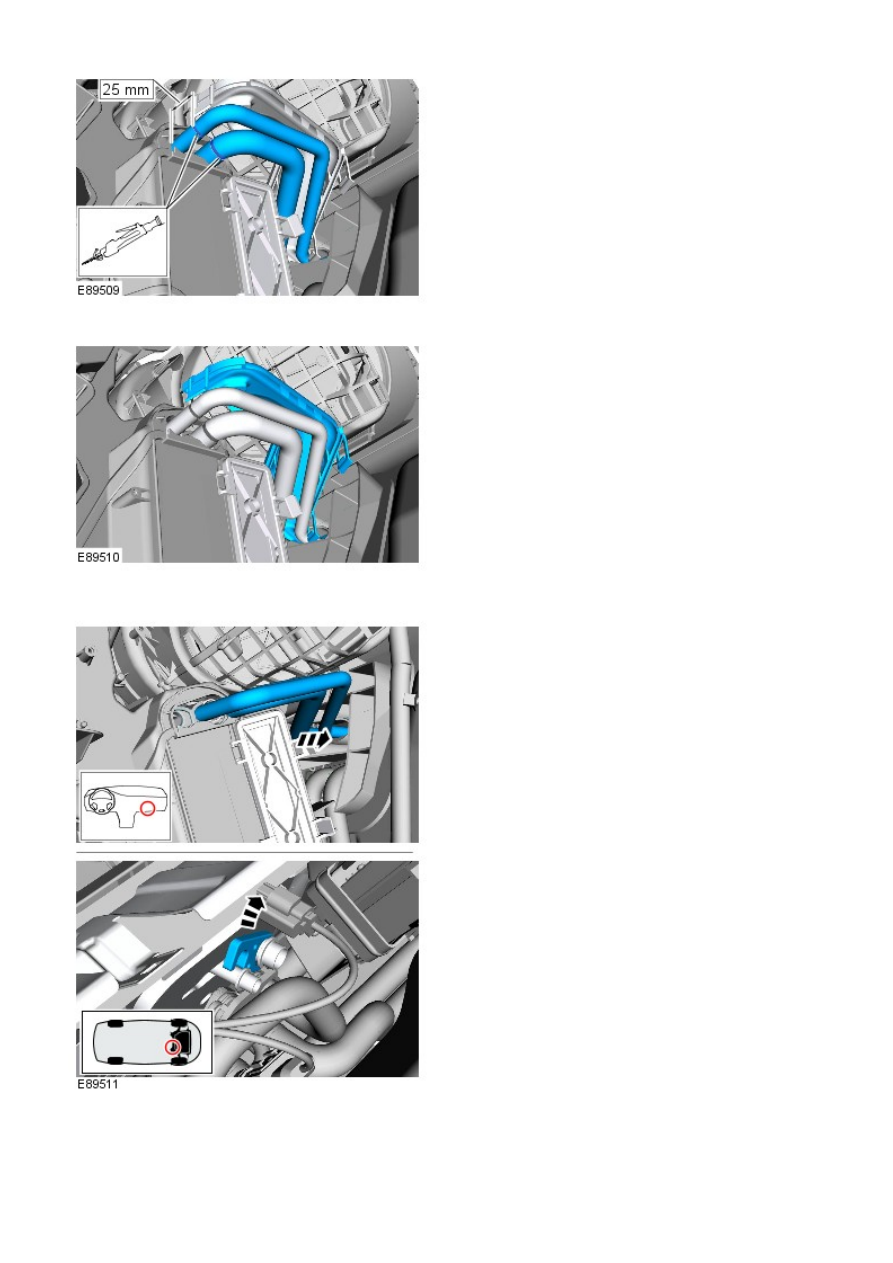

Cut the A/C pipes at the marked position.

17.

18.

Guide the cut evaporator pipes through the bulkhead so
that approximately 20mm is visible in the engine
compartment.

19.

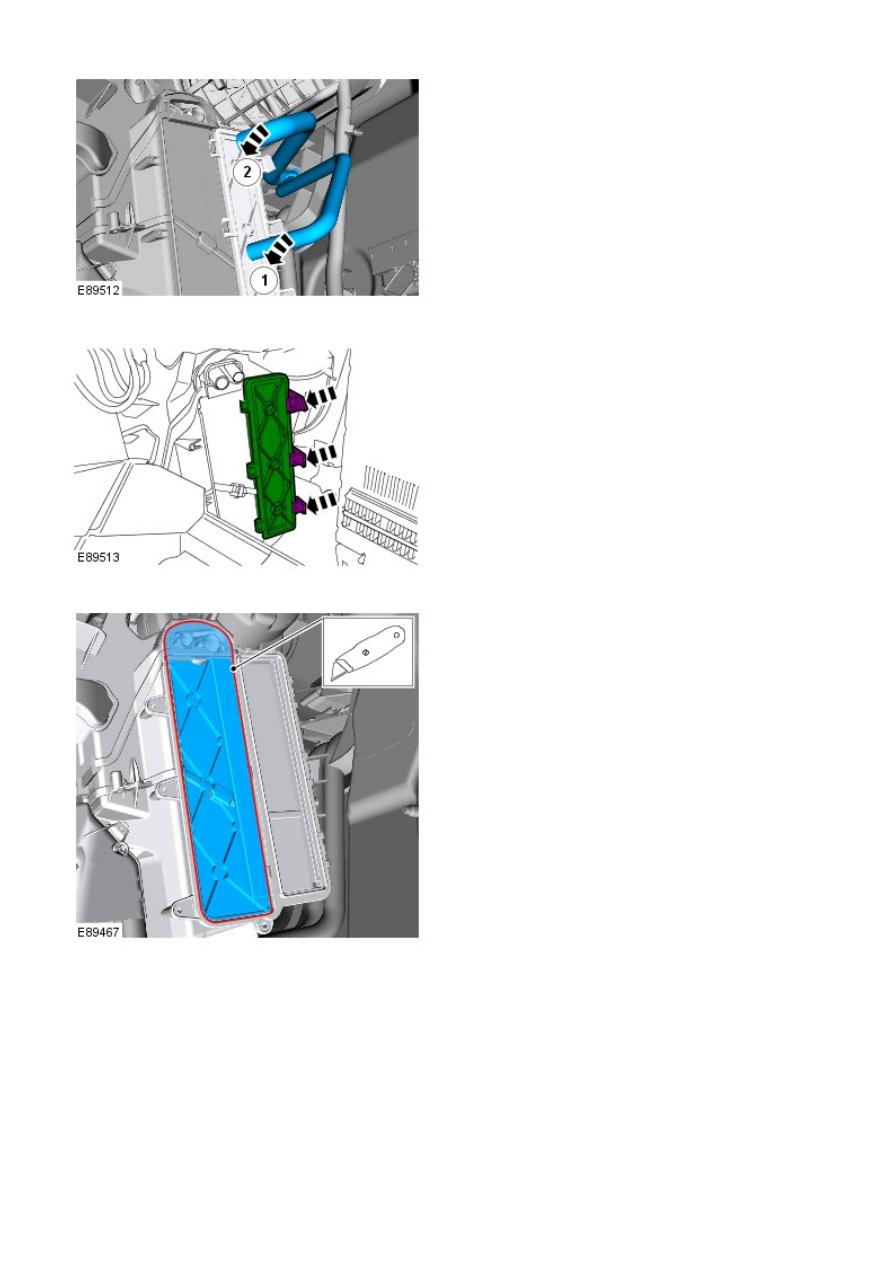

Remove the evaporator pipes.

20.

21.

22.

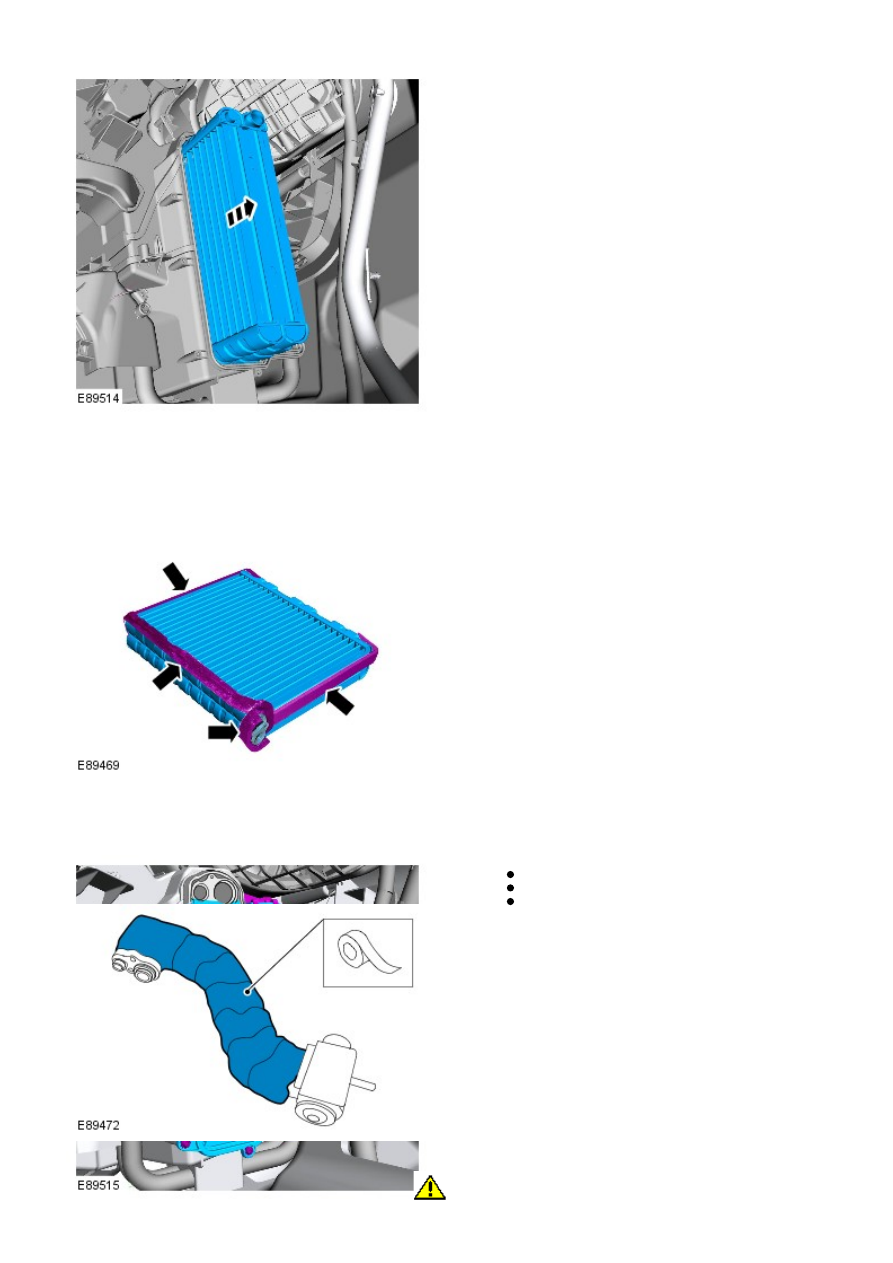

Remove the evaporator core.

23.

Remove any debris from the heater core and evaporator core
housing.

24.

Installation

Apply the foam strips from the service kit to the
evaporator core.

1.

Install the evaporator core.

2.



Install the service door.
Secure the 4 clips.
Install the 4 screws.

3.

Install the pollen filter cover.

4.

Apply the asphalt tape from the service kit to the
service replacement evaporator pipes.

5.

6.

CAUTION: Make sure that all openings are sealed. Use new

6.
