Frelander 2. Manual - part 268

FEAD belt

1. With the engine off, check routing of the drive belt.

REFER to:

Accessory Drive

 (303-05B Accessory Drive - TD4 2.2L Diesel, Description and Operation).

1.

2. Inspect the drive belt tensioner wear indicator to confirm the drive belt is within operating range. Install a new

drive belt as necessary .
REFER to:

Accessory Drive Belt

 (303-05B Accessory Drive - TD4 2.2L Diesel, Removal and Installation).

2.

Accessory Drive - TD4 2.2L Diesel - Accessory Drive Belt

Removal and Installation

Removal

• NOTE: Removal steps in this procedure may contain installation details.

1.

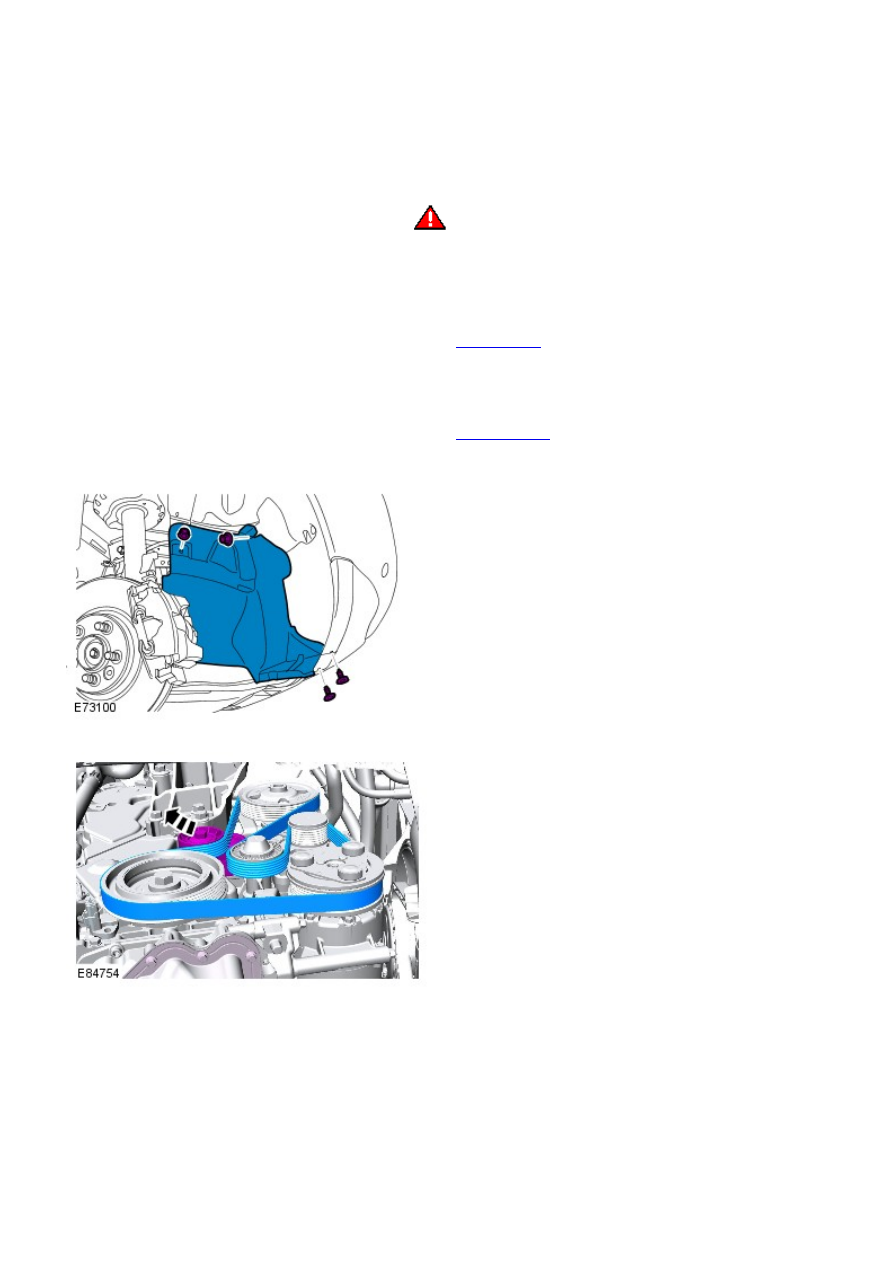

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

1.

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

2.

Remove the RH front wheel and tire.

Refer to:

Wheel and Tire

 (204-04 W heels and Tires, Removal and

Installation).

3.

4.

Rotate the accessory drive belt tensioner clockwise.

5.

6.

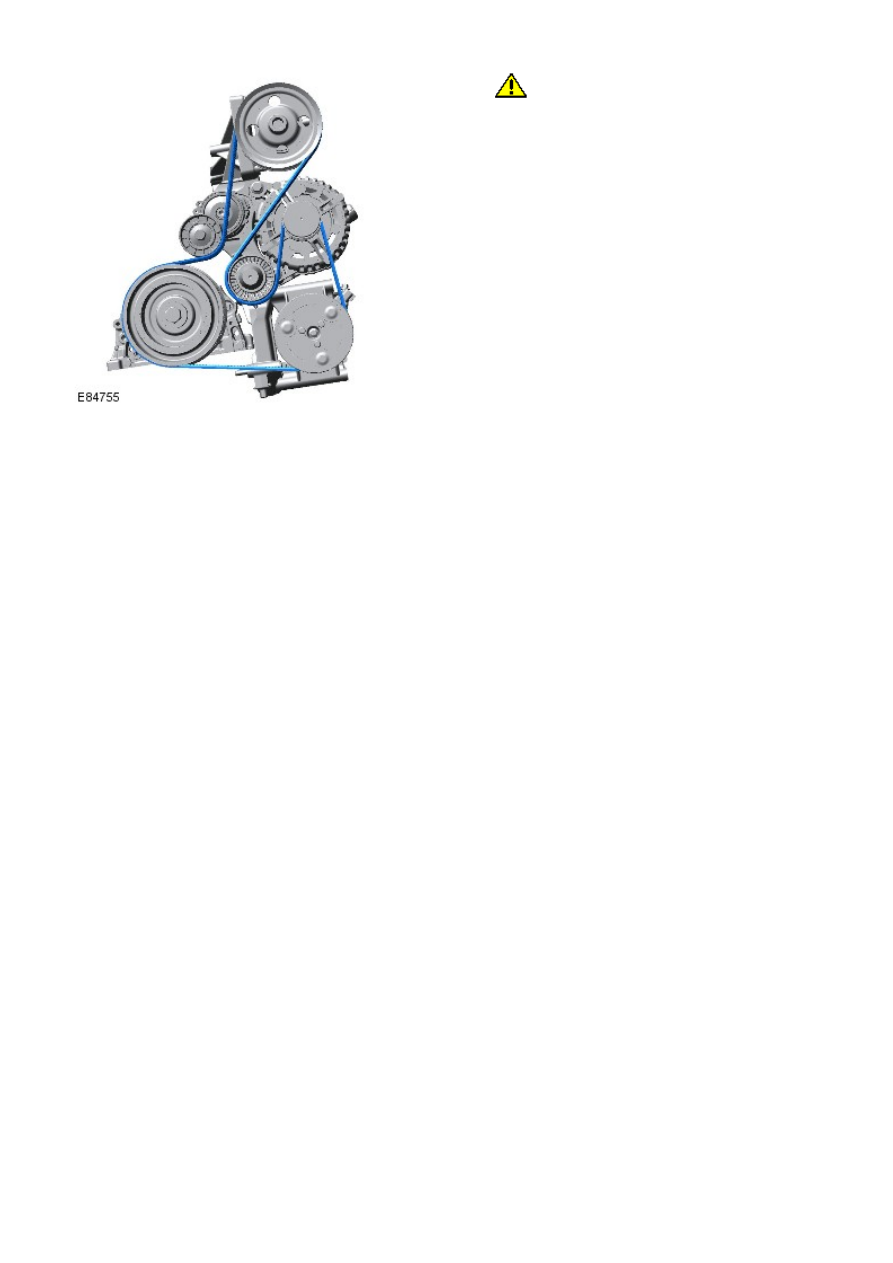

CAUTION: Note the fitted position of the

component prior to removal.

6.

Installation

To install, reverse the removal procedure.

1.

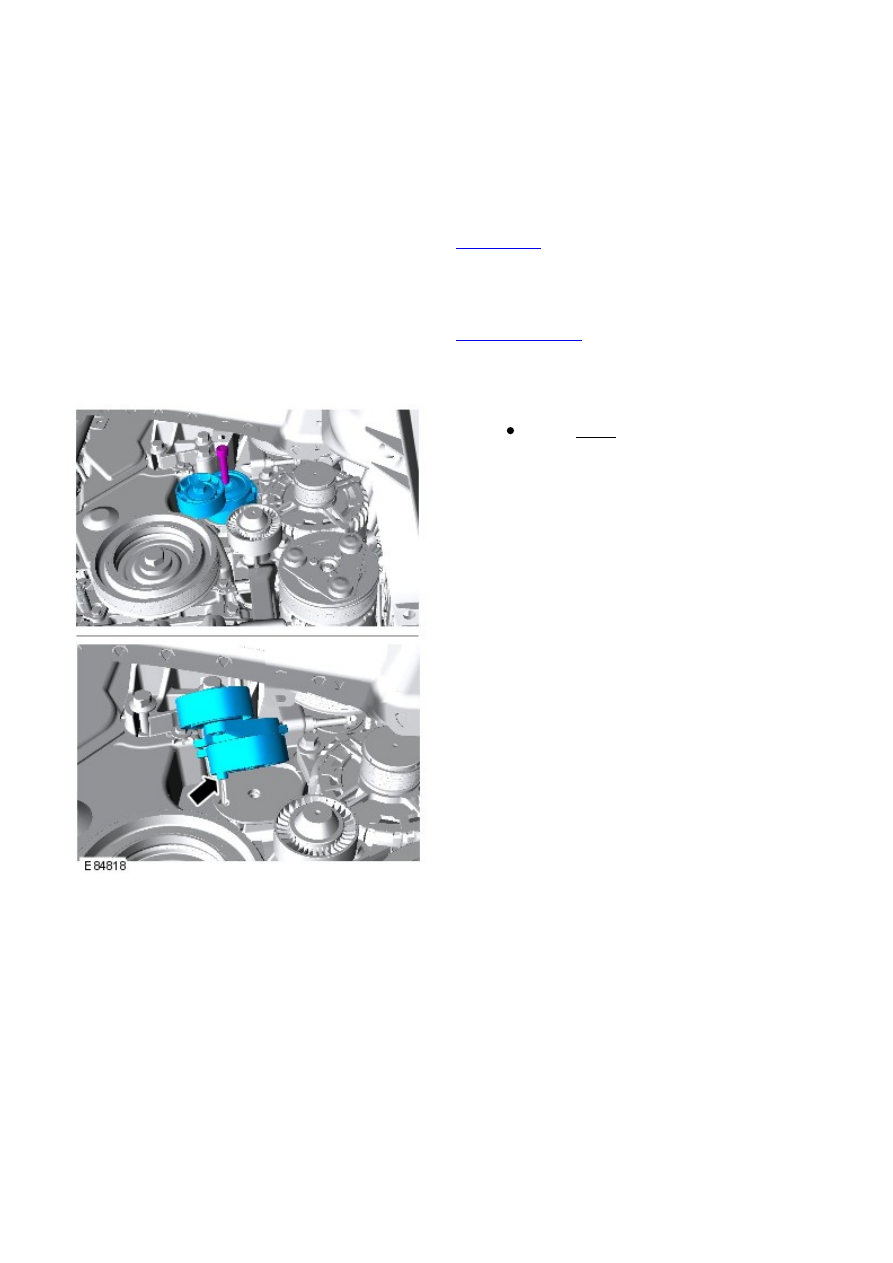

Accessory Drive - TD4 2.2L Diesel - Accessory Drive Belt Tensioner

Removal and Installation

Removal

• NOTE: Removal steps in this procedure may contain installation details.

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

Remove the auxiliary drive belt.

Refer to:

Accessory Drive Belt

 (303-05B Accessory Drive - TD4 2.2L

Diesel, Removal and Installation).

2.

3. NOTE: Make sure that the component is installed to
the position noted on removal.

Torque: 45 Nm

3.

Installation

To install, reverse the removal procedure.

1.
