Frelander 2. Manual - part 267

Torque: 10 Nm

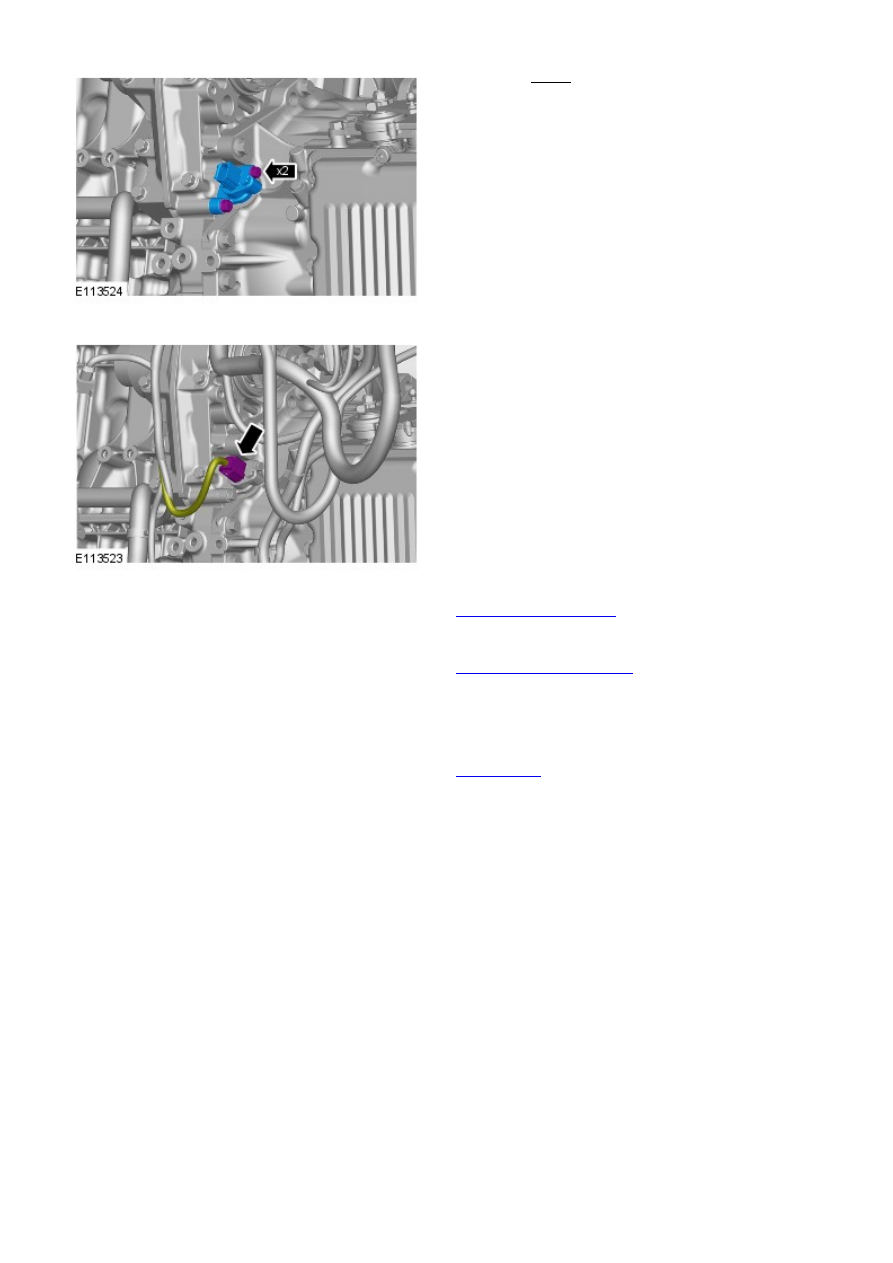

5.

6.

Refer to:

Generator - I6 3.2L Petrol

 (414-02 Generator and

Regulator, Removal and Installation).

7.

Refer to:

Timing Components Housing

 (303-01A Engine - I6 3.2L

Petrol, Removal and Installation).

8.

Lower the vehicle.

9.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

10.

Accessory Drive - TD4 2.2L Diesel -

Torque Specifications

Description

Nm

lb-ft

Accessory drive belt tensioner retaining bolt

45

33

Accessory drive belt idler retaining bolt

45

33

Accessory Drive - TD4 2.2L Diesel - Accessory Drive

Description and Operation

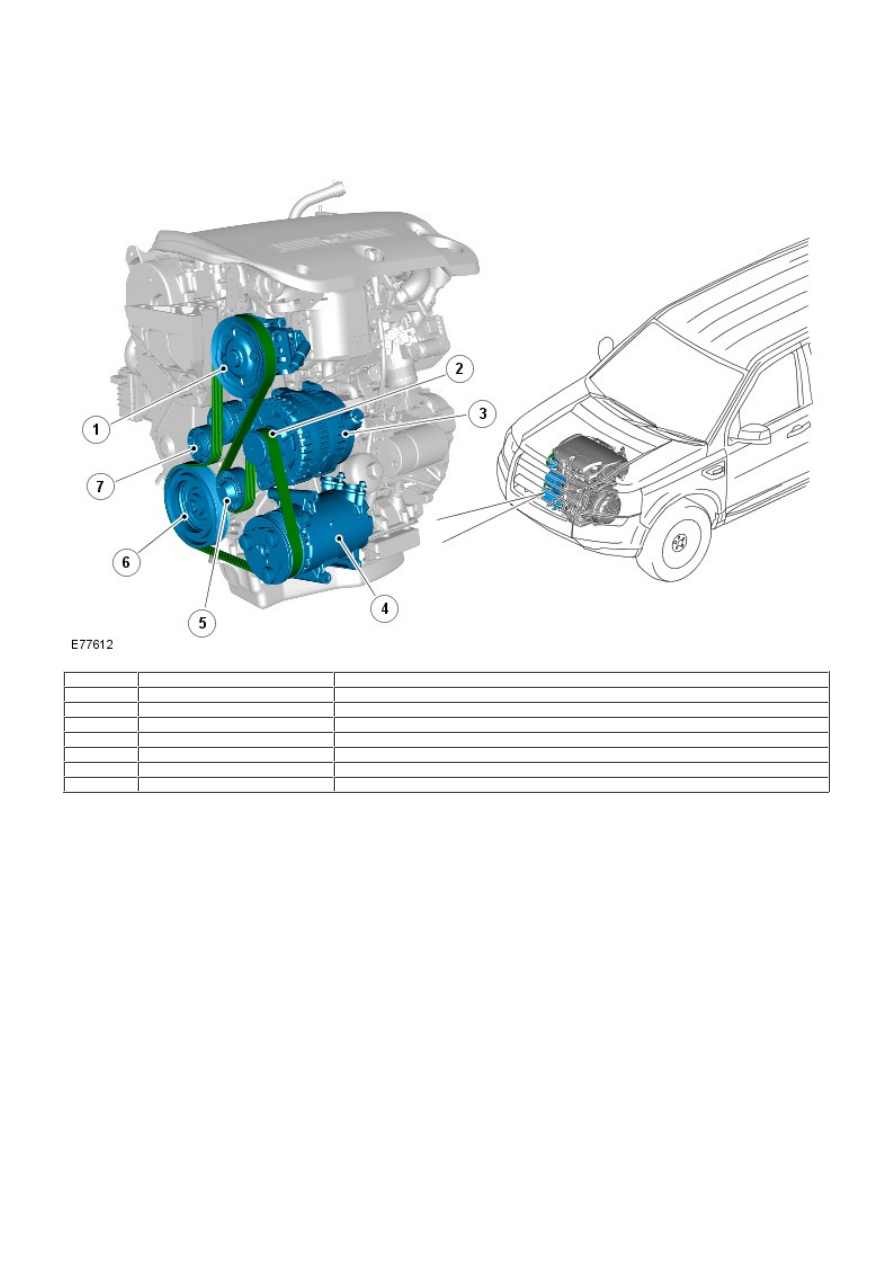

COMPONENT LOCATION

Item

Part Number

Description

1

-

Power steering pump

2

-

Accessory drive belt

3

-

Generator

4

-

Air Conditioning (A/C) compressor

5

-

Idler pulley

6

-

Crankshaft drive pulley

7

-

Automatic tensioner

OVERVIEW

A combined crankshaft pulley and torsional vibration damper drive the engine mounted accessory components via a 6
ribbed polyvee drive belt. The drive belt is routed around the accessory component pulleys, and is maintained in full
contact by an automatic tensioner and idler pulley.

AUTOMATIC TENSIONER

The automatic tensioner comprises a deflection pulley mounted to a spring loaded pivot arm. The tensioner is located on
the longest side of the drive belt between the crankshaft and power steering pump pulleys. The automatic tensioner
pre-loads the drive belt in order to drive the accessory components, without belt slip occurring.

The automatic tensioner also provides the means to remove and install the drive belt.

IDLER PULLEY

The idler pulley is located below the generator pulley, adjacent to the automatic tensioner. The idler pulley deflects the
drive belt direction to increase the wrap angle around the generator and power steering pump pulleys.

Accessory Drive - TD4 2.2L Diesel - Accessory Drive

Diagnosis and Testing

Principles of Operation

For a detailed description of the Front End Accessory Drive (FEAD), refer to the relevant Description and Operation section
of the workshop manual.
REFER to:

Accessory Drive

 (303-05B Accessory Drive - TD4 2.2L Diesel, Description and Operation).

Inspection and Verification

1. Verify the customer concern.

1.

2. Visually inspect for system integrity and obvious signs of damage.

2.

Visual Inspection

Mechanical

FEAD belt
FEAD belt tension
FEAD belt tensioner
FEAD belt pulleys
FEAD belt pulley seals

3. If an obvious cause for an observed or reported concern is found, correct the cause (if possible) before

proceeding to the next step

3.

4. If the cause is not visually evident, verify the symptom and refer to the Symptom Chart.

4.

Symptom Chart

Symptom

Possible Cause

Action

FEAD belt noise or
squeal

FEAD belt pulley(s)
Lubricant or other
contamination
FEAD belt

Check for pulley alignment, freedom of rotation and damage. Repair
or install new parts as required.
REFER to:

Accessory Drive Belt

 (303-05B Accessory Drive - TD4 2.2L

Diesel, Removal and Installation) /

Accessory Drive Belt Tensioner

 (303-05B Accessory Drive - TD4 2.2L

Diesel, Removal and Installation) /

Accessory Drive Belt Idler Pulley

 (303-05B Accessory Drive - TD4

2.2L Diesel, Removal and Installation).
Check FEAD belt for contamination. If contaminated, install a new
belt.
REFER to:

Accessory Drive Belt

 (303-05B Accessory Drive - TD4 2.2L

Diesel, Removal and Installation).
Check FEAD belt for correct application

FEAD belt does not
hold tension

FEAD belt cracking or
damaged
Tensioner worn or
damaged

Inspect FEAD belt for cracking or damage. Install a new belt as
required.
REFER to:

Accessory Drive Belt

 (303-05B Accessory Drive - TD4 2.2L

Diesel, Removal and Installation).
Check FEAD belt tensioner for damage and correct operation. Install
a new FEAD belt tensioner as required.
REFER to:

Accessory Drive Belt Tensioner

 (303-05B Accessory Drive -

TD4 2.2L Diesel, Removal and Installation).

Component Tests

FEAD belt tensioner

Static

The only checks required for the FEAD belt tensioner are for stick, grab or bind.

1. Remove the drive belt in the area of the tensioner.

1.

2. Using the correct tool, rotate the tensioner from its relaxed position through its full stroke and back to the

relaxed position to make sure there is no stick, grab or bind, and to make sure that there is tension on the
tensioner spring.

2.

3. If the tensioner meets the above criteria, proceed to the dynamic test. If the tensioner does not meet the above

criteria install a new tensioner.
REFER to:

Accessory Drive Belt Tensioner

 (303-05B Accessory Drive - TD4 2.2L Diesel, Removal and Installation).

3.

Dynamic

The FEAD belt tensioner can be checked dynamically as follows:

With the engine running, observe drive belt tensioner movement, the FEAD belt tensioner should move (respond) when the
air conditioning clutch cycles (if equipped), the FEAD belt tensioner should move (respond) when the engine speed is
increased rapidly. If the drive belt tensioner movement is erratic without air conditioning clutch cycling or engine
acceleration, a pulley or shaft may be bent, or distorted. Excessive drive belt rideout (uneven depth of grooves in the drive
belt) can also cause excessive drive belt tensioner movement. Check condition by installing a known good belt.
REFER to:

Accessory Drive Belt

 (303-05B Accessory Drive - TD4 2.2L Diesel, Removal and Installation).
