Frelander 2. Manual - part 255

8. CAUTIONS:

 Make sure that the area around the component is

clean and free of foreign material.

 Make sure that all openings are sealed. Use new

blanking caps.

• NOTE: Use an additional wrench to prevent the
component from rotating.

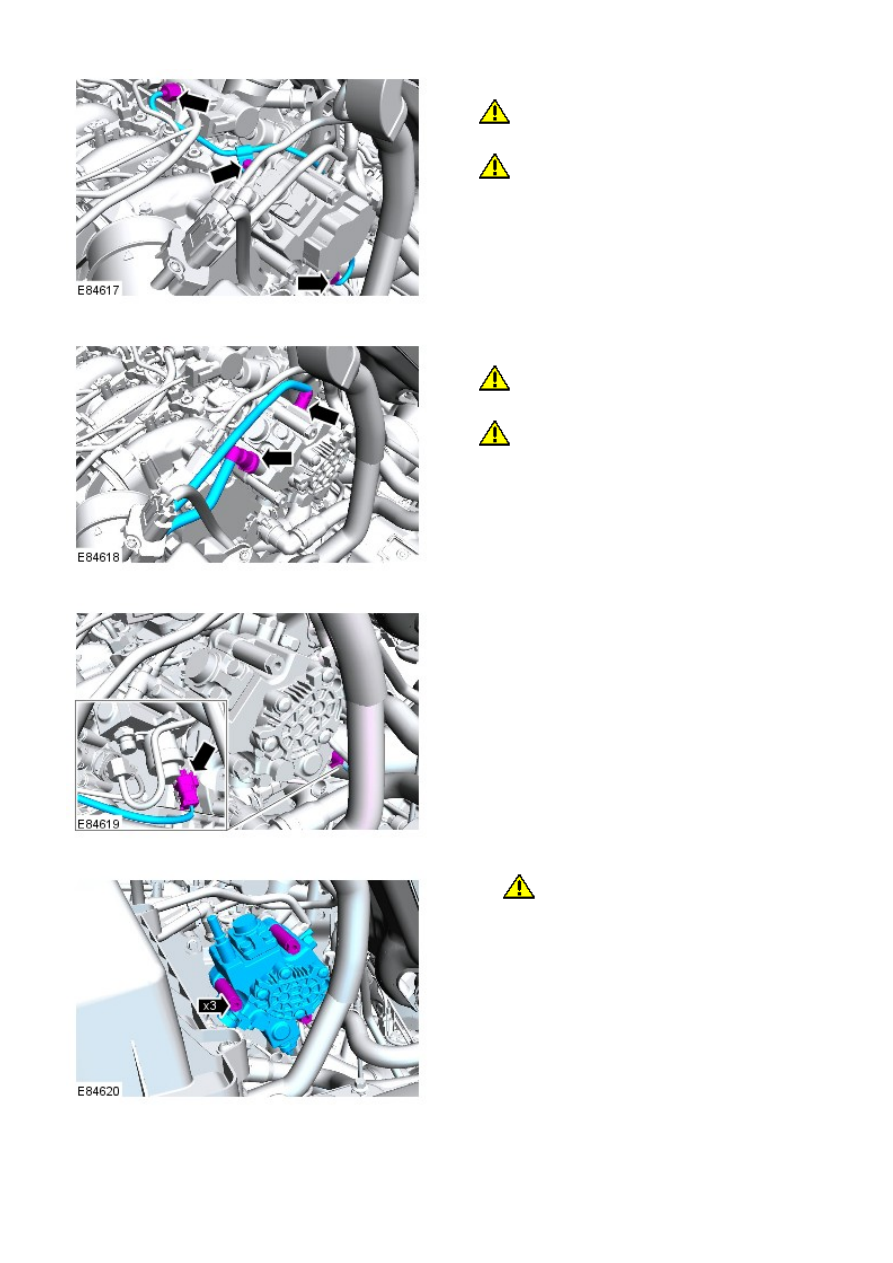

Release the fuel pump to fuel rail, high-pressure fuel
line.

8.

9. CAUTIONS:

 Make sure that the area around the component is

clean and free of foreign material.

 Make sure that all openings are sealed. Use new

blanking caps.

9.

10.

11.

CAUTION: Discard the seal.

• NOTE: Make sure the fuel pump drive remains captive
when removing the fuel pump.

11.

Stage 1:
Stage 2:

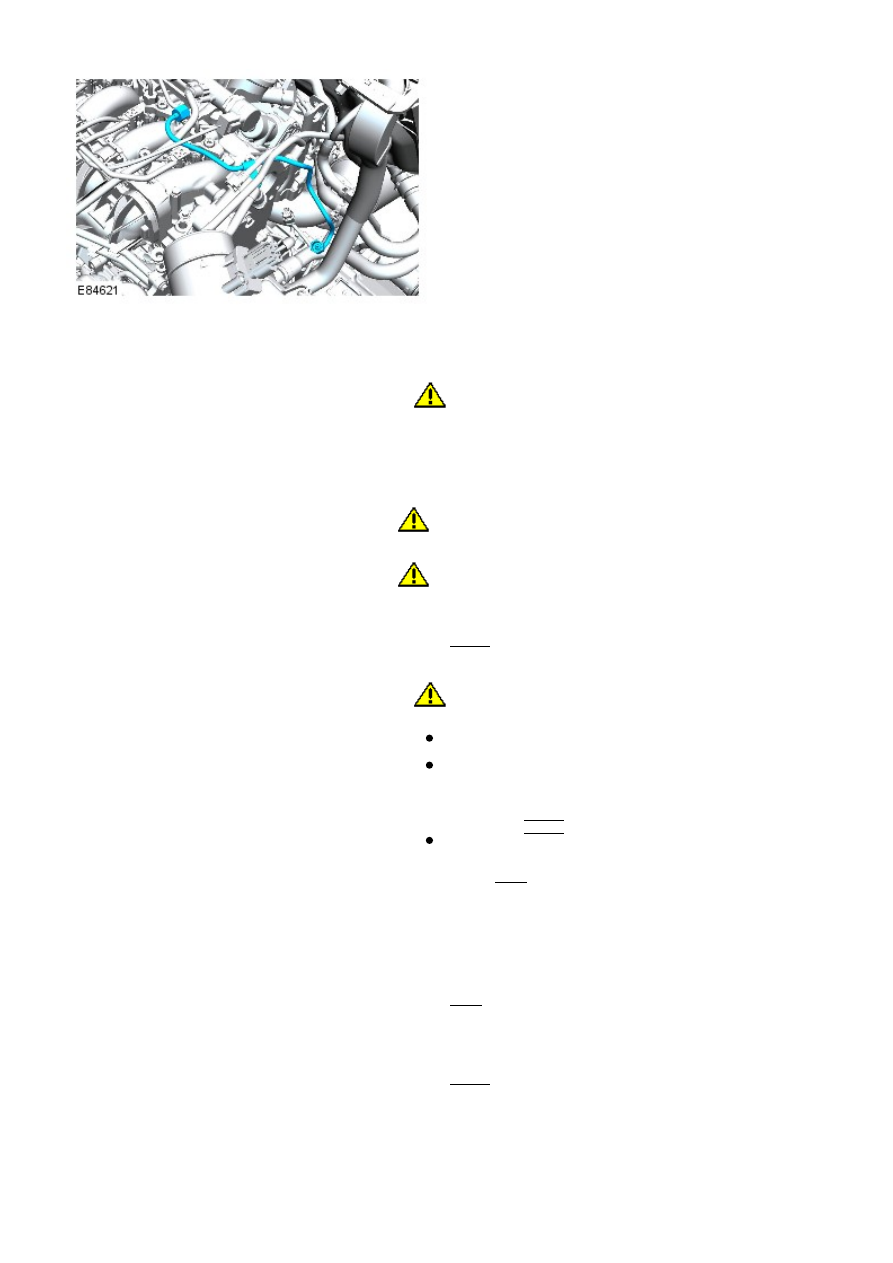

Remove and discard the fuel pump to fuel rail,
high-pressure fuel line.

12.

Installation

1.

CAUTION: Make sure that the area around the component is

clean and free of foreign material.

Install the new fuel pump to fuel rail, high-pressure fuel line.

1.

2. CAUTIONS:

 Extreme cleanliness must be exercised when handling this

component.

 Install a new seal.

Install the fuel pump.

Torque: 22 Nm

2.

3.

CAUTION: Make sure that the component is clean, free of

foreign material and lubricant.

Attach the fuel pump to fuel rail high-pressure fuel supply
line, but do not fully tighten at this stage.
Tighten the high-pressure fuel supply line.

Torque:

22 Nm
25 Nm

Install the high-pressure fuel supply line bolt.

Torque: 8 Nm

3.

Connect the brake booster vacuum line.

4.

Install the fuel pump bracket.

Torque: 8 Nm

5.

Install the EGR pipe.

Torque: 10 Nm

6.

Install the breather line.

7.

Install the engine cover.

8.

Refer to:

Engine Cover - TD4 2.2L Diesel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

Connect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

9.

10.

CAUTION: Bleed the fuel system by cranking the engine to

purge the air from the system.

Bleed the fuel system.

10.

Fuel Charging and Controls - TD4 2.2L Diesel - Throttle Body

Removal and Installation

Removal

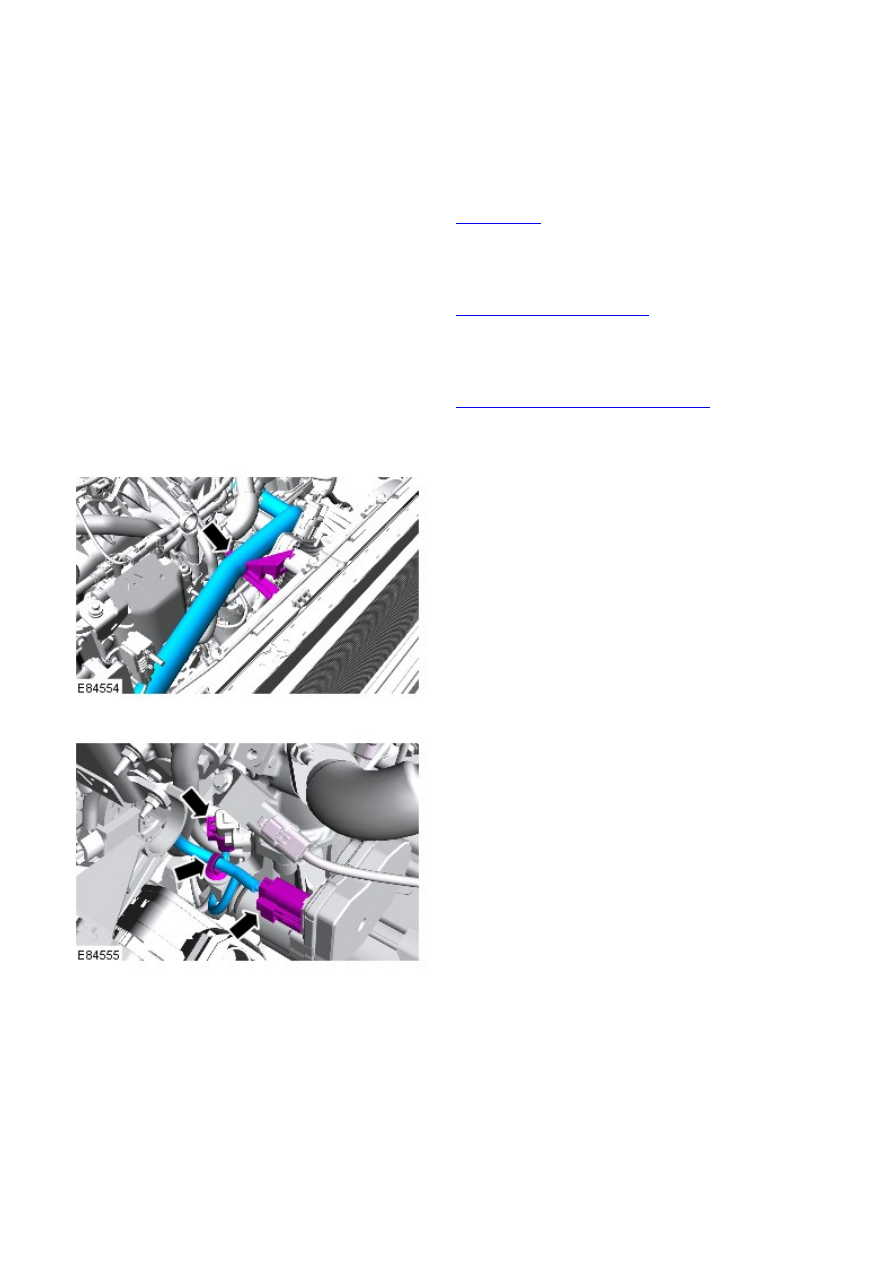

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

Remove the engine cover.

Refer to:

Engine Cover - TD4 2.2L Diesel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

2.

Remove the manifold absolute pressure (MAP) sensor.

Refer to:

Manifold Absolute Pressure (MAP) Sensor

 (303-14B

Electronic Engine Controls - TD4 2.2L Diesel, Removal and
Installation).

3.

4.

5.
