Frelander 2. Manual - part 174

Engine - I6 3.2L Petrol - Oil Cooler

Removal and Installation

Removal

1.

WARNING: Do not work on or under a vehicle supported only

by a jack. Always support the vehicle on safety stands.

Raise and support the vehicle.

1.

Drain the cooling system.

Refer to:

Cooling System Draining, Filling and Bleeding

 (303-03A

Engine Cooling - I6 3.2L Petrol, General Procedures).

2.

Remove the intake manifold assembly.

Refer to:

Intake Manifold

 (303-01A Engine - I6 3.2L Petrol, Removal

and Installation).

3.

Remove the dipstick tube.

4.

Loosen the element cover 4 complete turns to allow engine oil to
drain from the filter cover.

5.

6.

CAUTION: Be prepared to collect escaping oil.

Remove the oil filter assembly.

6.

Remove and discard the gasket.

7.

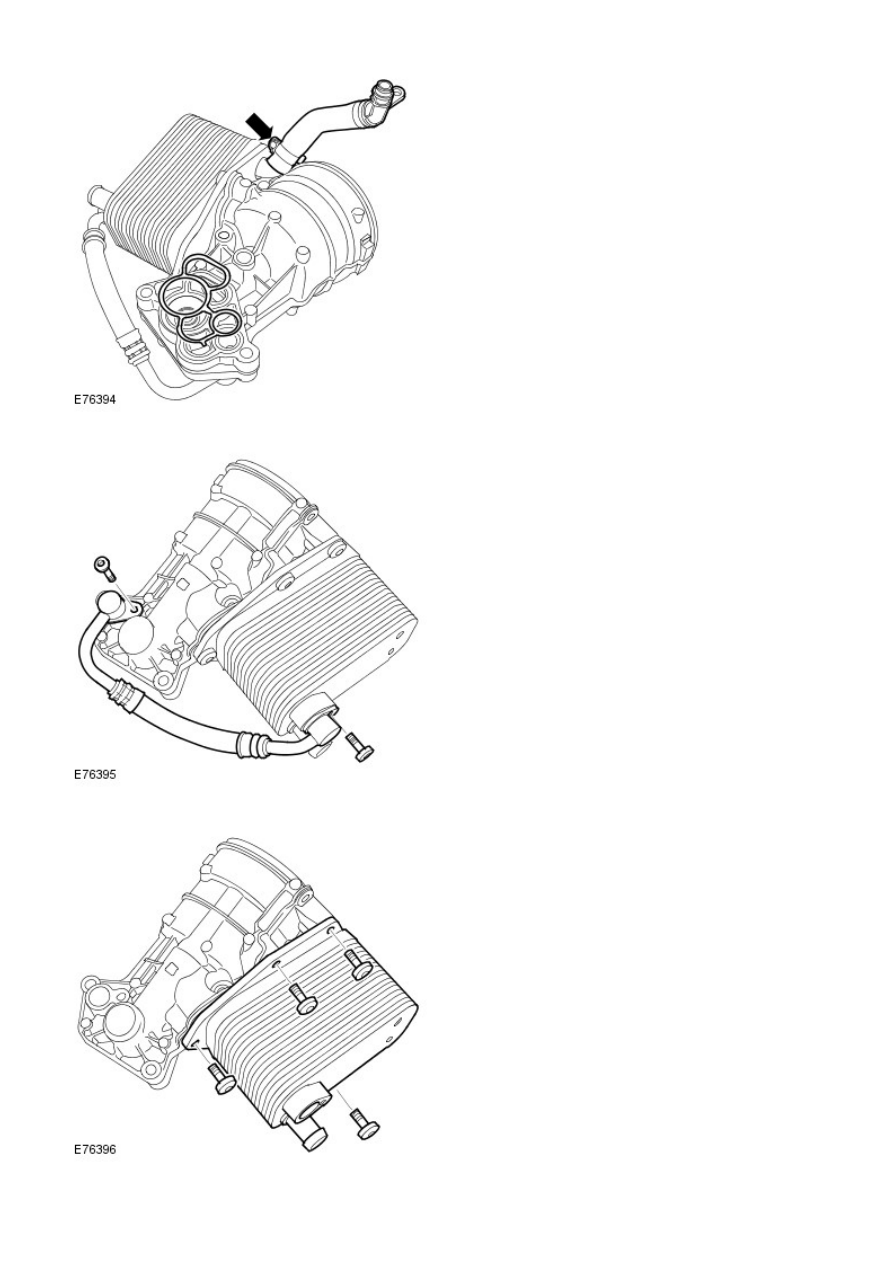

8. NOTE: Do not disassemble further if the component
is removed for access only.

Remove the coolant hose.

8.

Remove the hose and discard the seals.

9.

Remove the oil cooler.

10.

Remove and discard the 2 gaskets.

11.

Installation

Install new gaskets.

1.

Install the engine oil cooler.

Torque: 10 Nm

2.

Install the hose.

Torque: 10 Nm

3.

Install and tighten the engine oil filter.

Torque: 5 Nm

4.

Install the coolant hose.

5.

Install the new gasket.

6.

Install the dipstick tube.

Torque: 10 Nm

7.

Install the intake manifold assembly.

Refer to:

Intake Manifold

 (303-01A Engine - I6 3.2L Petrol, Removal

and Installation).

8.

Fill and bleed the cooling system.

Refer to:

Cooling System Draining, Filling and Bleeding

 (303-03A

Engine Cooling - I6 3.2L Petrol, General Procedures).

9.

Check and top-up the engine oil if required.

10.

Engine - I6 3.2L Petrol - Oil Filter Element

Removal and Installation

Removal

Release the PAS fluid reservoir from the bracket and tie aside.

1.

Loosen the element cover 4 complete turns to allow
engine oil to drain from the filter cover.

2.

3.

Installation

Install the oil filter element.

1.

Install the engine oil filter.

Torque: 25 Nm

2.

Secure the reservoir.

3.

Check and top-up the engine oil.

4.
