Install both exhaust manifolds.

Refer to:

Exhaust Manifold

 (303-01A Engine - I6 3.2L Petrol,

Removal and Installation).

16.

Connect the battery ground cable and install the cover.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

17.

Engine - I6 3.2L Petrol - Oil Pan

Removal and Installation

Removal

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

2.

WARNING: Do not work on or under a vehicle supported only

by a jack. Always support the vehicle on safety stands.

Raise and support the vehicle.

2.

Remove the starter motor.

Refer to:

Starter Motor

 (303-06A Starting System - I6 3.2L Petrol,

Removal and Installation).

3.

4.

WARNING: Be prepared to collect escaping oil.

CAUTION: Discard the seal.

Remove the lubricant drain plug.

4.

Disconnect the oil level sensor electrical connector.

5.

Release the coolant rail.

6.

Remove the dipstick tube.

7.

Remove the intake manifold lower bolts.

8.

Remove the 2 sump to gearbox bolts.

9.

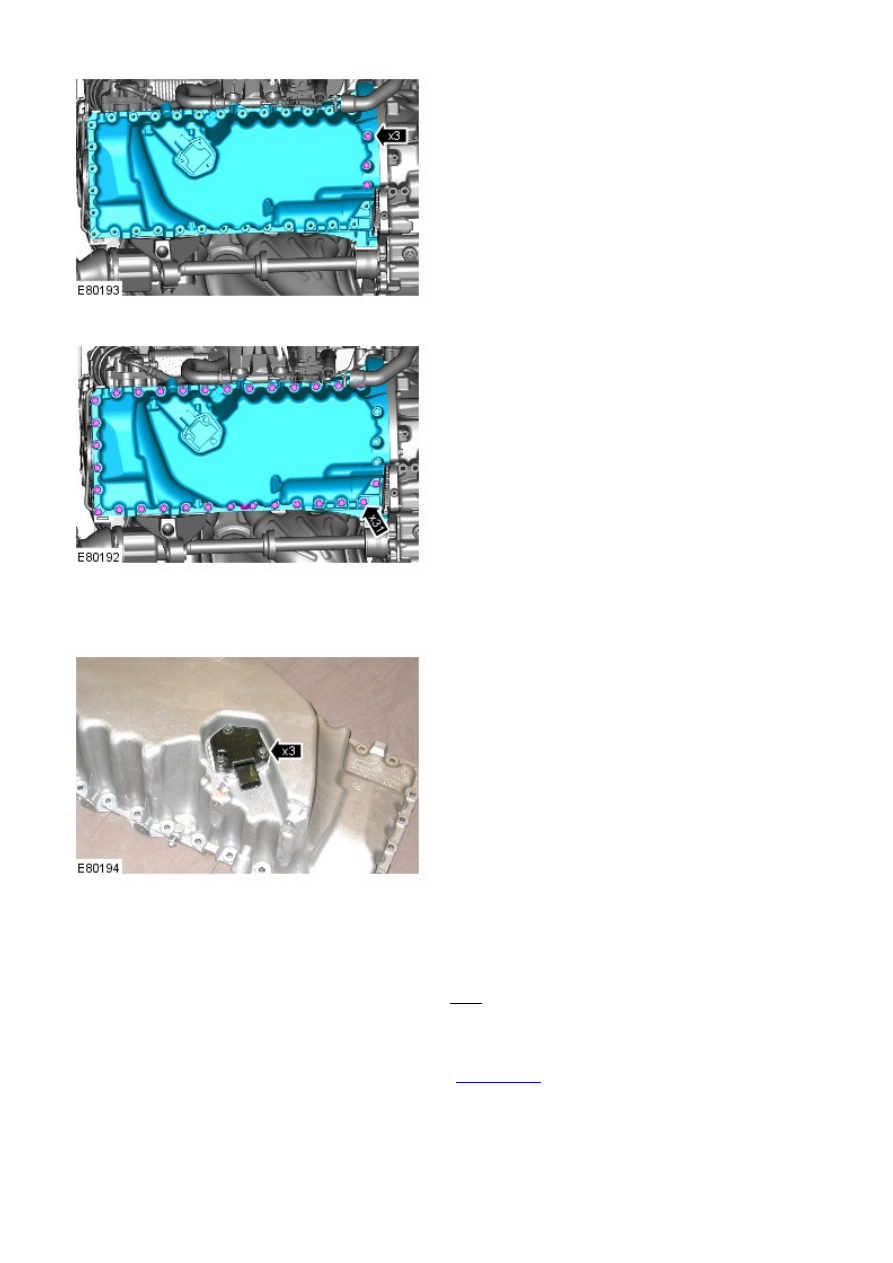

Remove the 3 oil pan bolts.

10.

Remove the 31 oil pan bolts

11.

Remove the oil pan gasket.

12.

13. NOTE: Do not disassemble further if the component
is removed for access only.

Remove the oil level sensor.

13.

Installation

Install the oil level sensor.

Torque: 8 Nm

1.

For sealant information, refer to the engine specification section.

Refer to:

Specifications

 (303-01A Engine - I6 3.2L Petrol,

Specifications).

2.
