BODY

SEATS AND SEAT BELTS

15

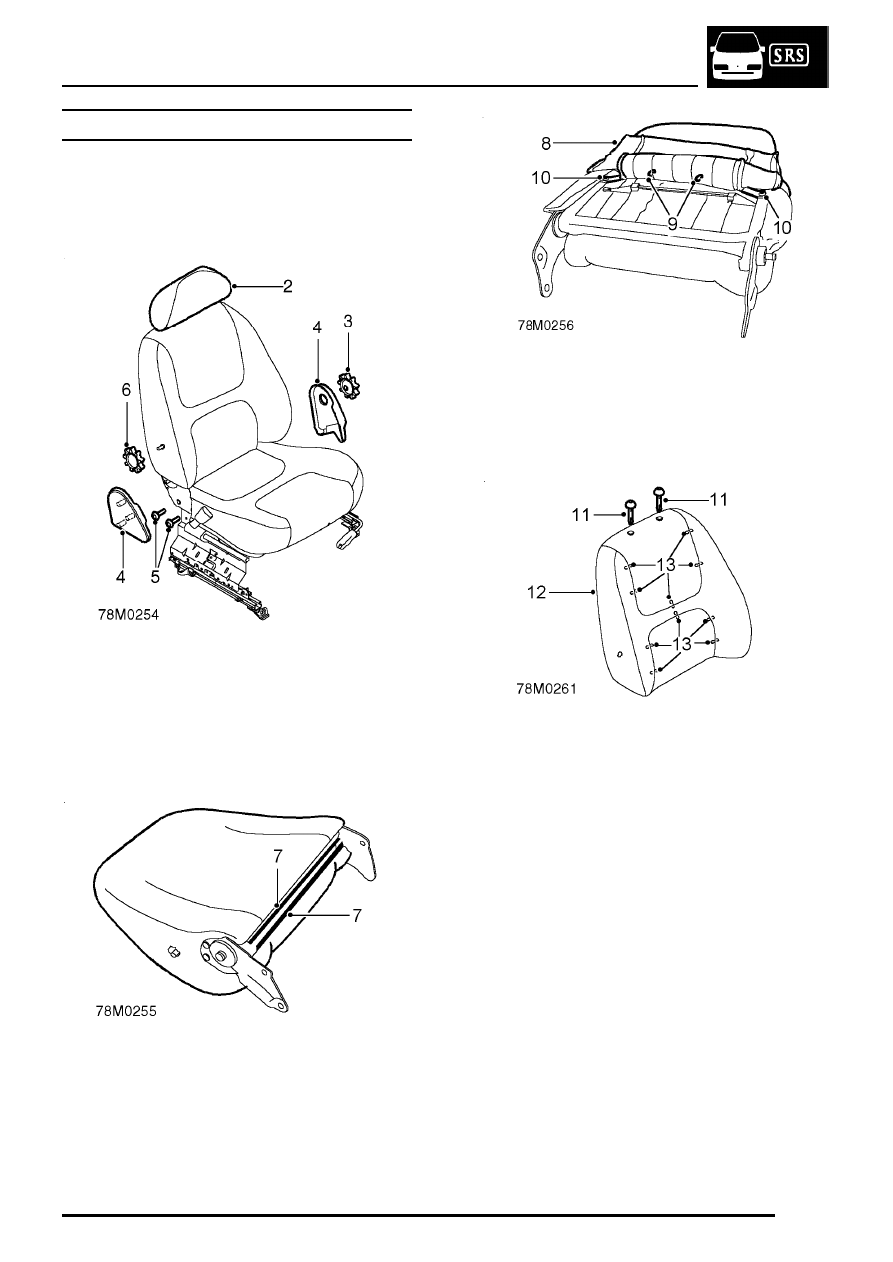

SQUAB COVER - FRONT SEAT

Service repair no - 78.90.08

Remove

1. Remove front seat.

See this section.

2. Release and remove head restraint.
3. Remove recline control knob.
4. Release retaining studs from side covers and

remove covers.

5. Remove 4 Torx bolts from squab frame and

remove squab frame from cushion frame.

6. Remove lumbar control knob.

7. Release squab cover at base of seat frame.

8. Release squab cover from squab frame and

squab pad.

9. Remove and discard 2 hog rings from rear of

cover.

10. Drill out 2 pop rivet from squab frame.

11. Remove head restraint guide tubes.
12. Remove squab cover and pad from frame.
13. Remove and discard 10 hog rings holding

cover to squab pad.

14. Remove squab cover.

BODY

16

SEATS AND SEAT BELTS

Refit

1. Position squab cover to pad.
2. Pull cover into position and secure with NEW

hog rings.

3. Fit squab cover and pad to frame.
4. Fit head restraint guide tubes.
5. Fit NEW hog rings to rear of cover.
6. Position straps and secure with pop rivets.
7. Fit squab cover to squab pad and squab frame.
8. Secure squab cover at base of squab frame.
9. Fit lumbar support control knob.

10. Fit squab frame to cushion frame and tighten

Torx bolts.

11. Fit side covers and secure retaining studs.
12. Fit recline control knob.
13. Fit head restraint.
14. Fit front seat.

See this section.

SQUAB COVER - REAR SEAT - 3 DOOR

Service repair no - 78.90.12

Remove

1. Remove rear seat assembly.

See this section.

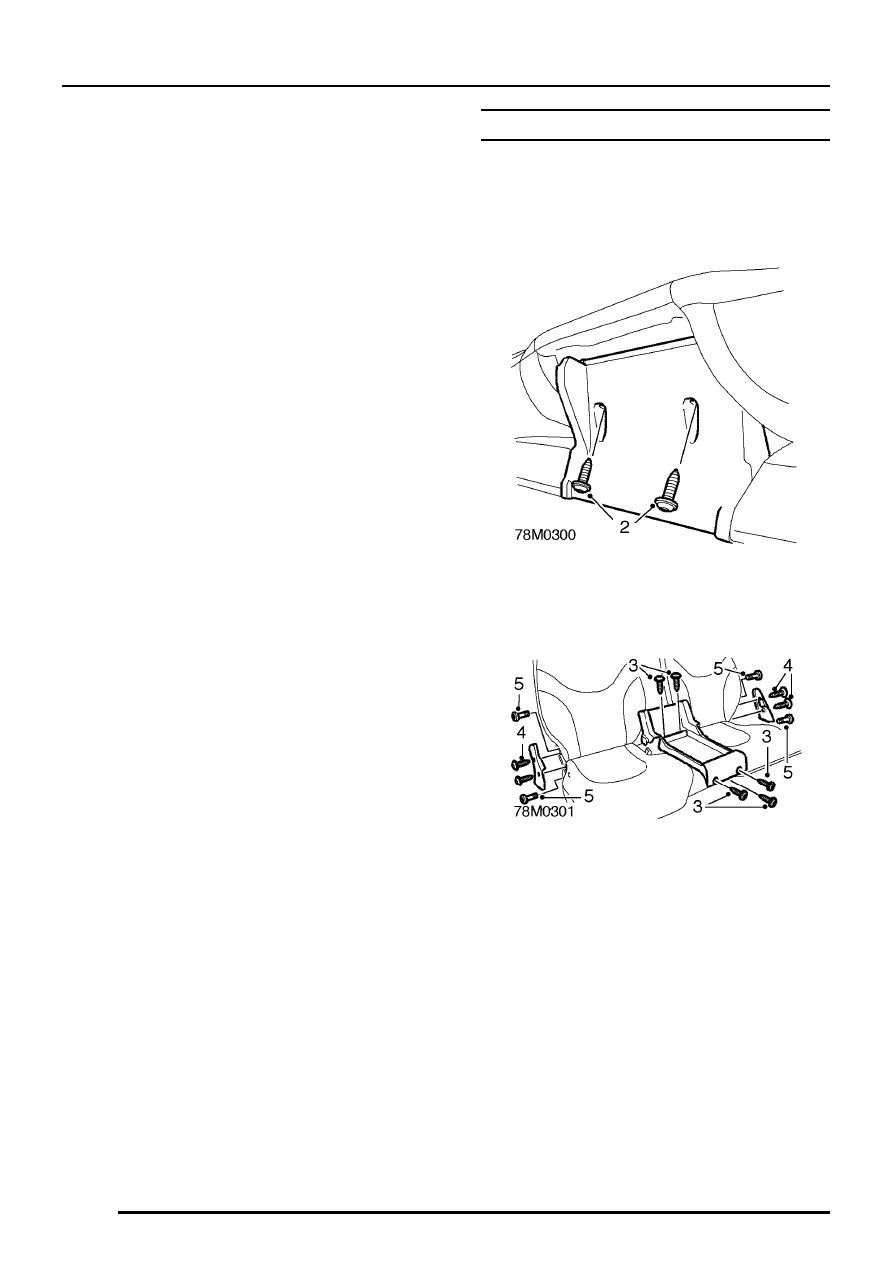

2. Remove 2 screws securing console cover and

remove cover.

3. Remove 4 screws securing rear seat console

and remove console.

4. Remove 4 screws securing end covers and

remove covers.

5. Remove 4 Torx bolts and remove squab

assembly from cushion assembly.

BODY

SEATS AND SEAT BELTS

17

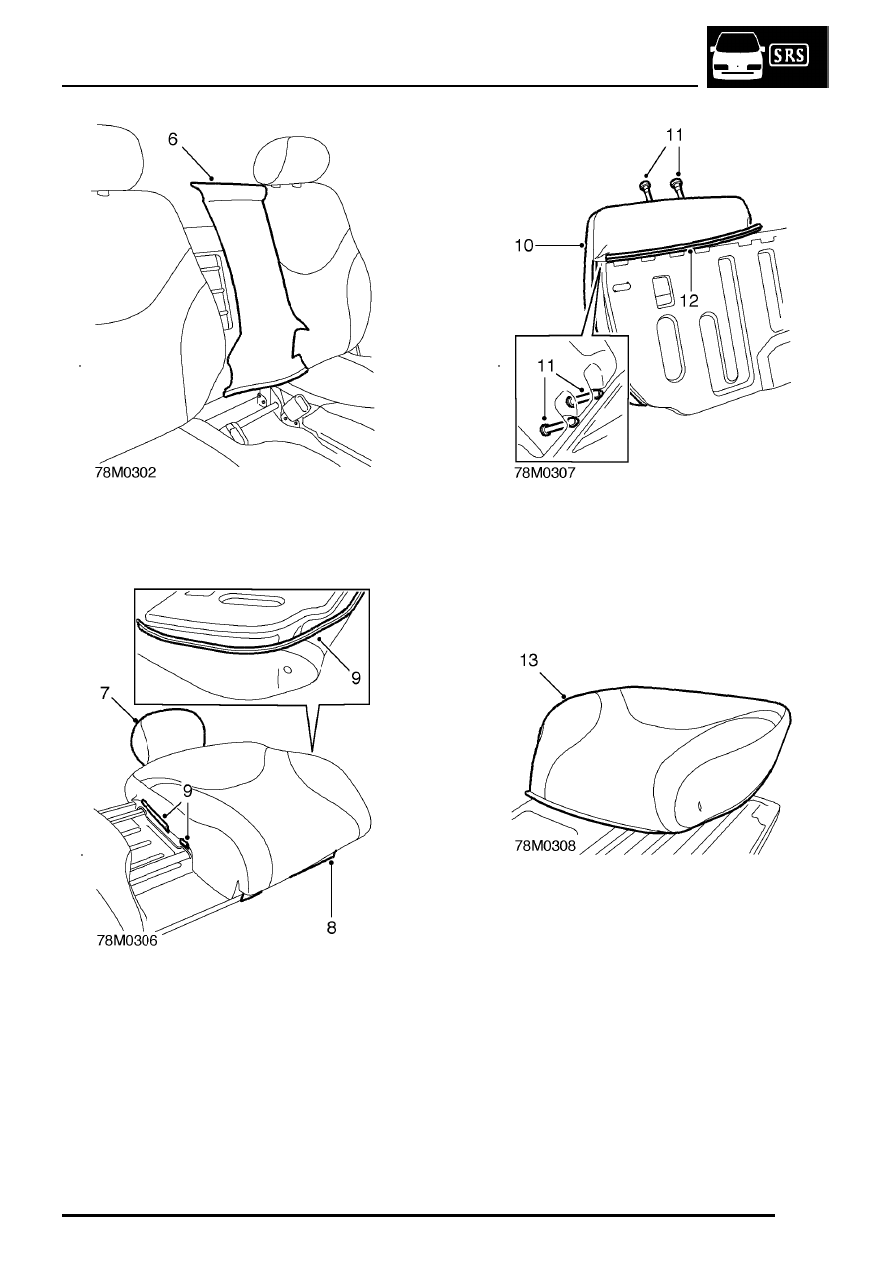

6. Release back board assembly from squab

frame and remove back board.

7. Remove head restraint.
8. Release bottom of squab cover from frame.
9. Release sides of squab cover from frame.

10. Raise cover and pad to access head restraint

guide tubes.

11. Remove guide tubes.
12. Release cover from top of frame.

13. Remove cover and pad.

BODY

18

SEATS AND SEAT BELTS

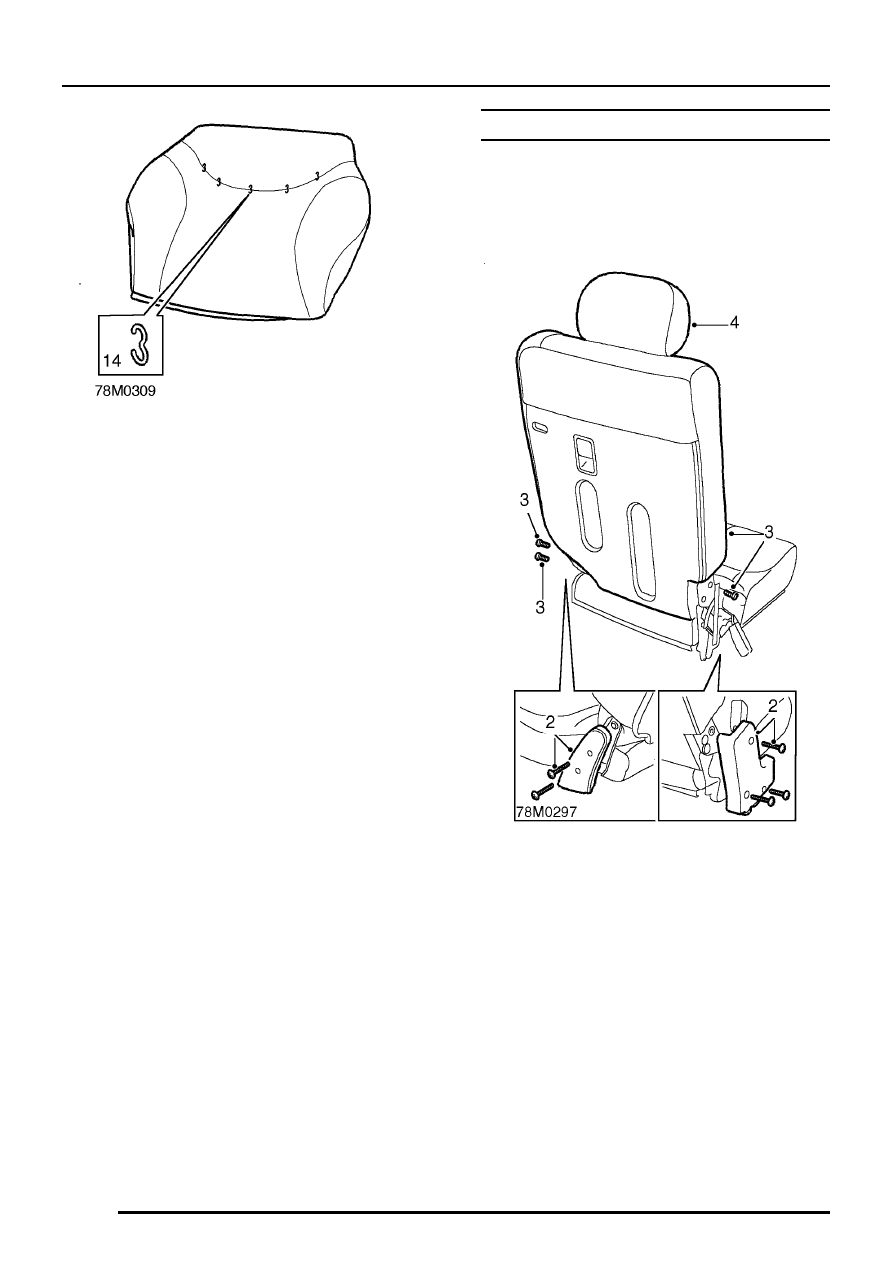

14. Release cover from pad, remove and discard 5

Hog rings.

15. Remove cover from pad.

Refit

1. Locate cover to pad and secure with NEW hog

rings.

2. Fit cover to pad.
3. Secure cover to top of frame.
4. Fit guide tubes.
5. Secure sides and bottom of cover to frame.
6. Fit head restraint.
7. Fit cushion to squab and tighten Torx bolts to

45 Nm.

8. Position back board and secure to frame.
9. Fit end covers and tighten screws.

10. Position rear seat console, fit and tighten

screws.

11. Position console cover, fit and tighten screws.
12. Fit rear seat.

See this section.

SQUAB COVER - LH REAR SEAT - 5 DOOR

Service repair no - 78.90.12

Remove

1. Fold LH rear seat forward.

2. Remove 5 screws from end covers and remove

covers.

3. Remove 3 bolts from seat squab and remove

squab from cushion.

4. Remove head restraint.
