BODY

SEATS AND SEAT BELTS

19

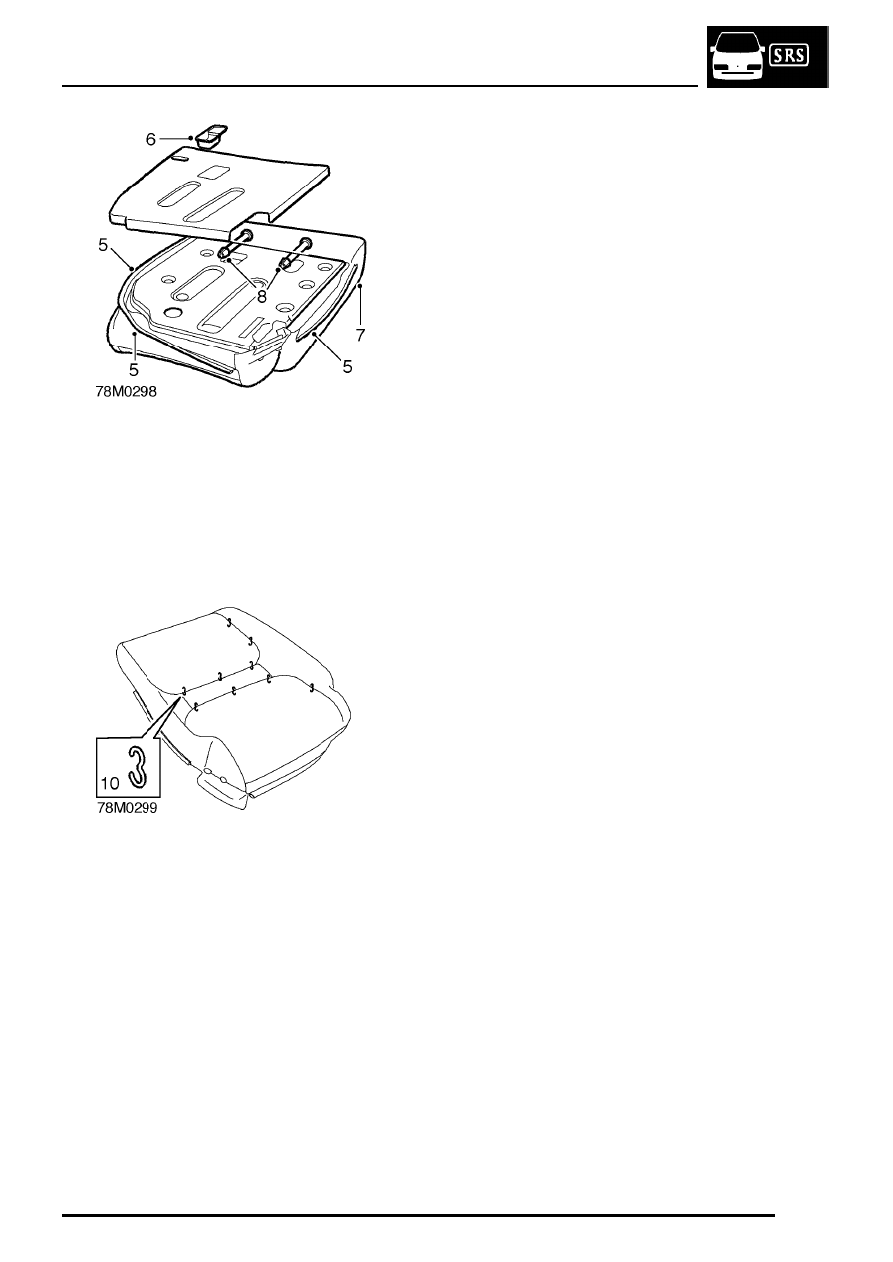

5. Release squab from sides and bottom of

frame.

6. Release latch escutcheon and remove seat

frame back cloth.

7. Release cover from rear of frame.
8. Release and remove 2 head restraint guide

tubes.

9. Remove cover and pad from frame.

10. Remove 9 hog rings and remove cover from

pad.

Refit

1. Position squab cover to pad and secure hog

rings.

2. Fit cover and pad to squab frame.
3. Fit head restraint guide tubes.
4. Fit cover to sides and bottom of frame.
5. Fit cover to rear of frame .
6. Fit back cloth and secure latch escutcheon.
7. Fit head restraint.
8. Fit squab to cushion and tighten bolts.
9. Fit side covers and tighten screws.

10. Secure rear seat in locked position.

BODY

20

SEATS AND SEAT BELTS

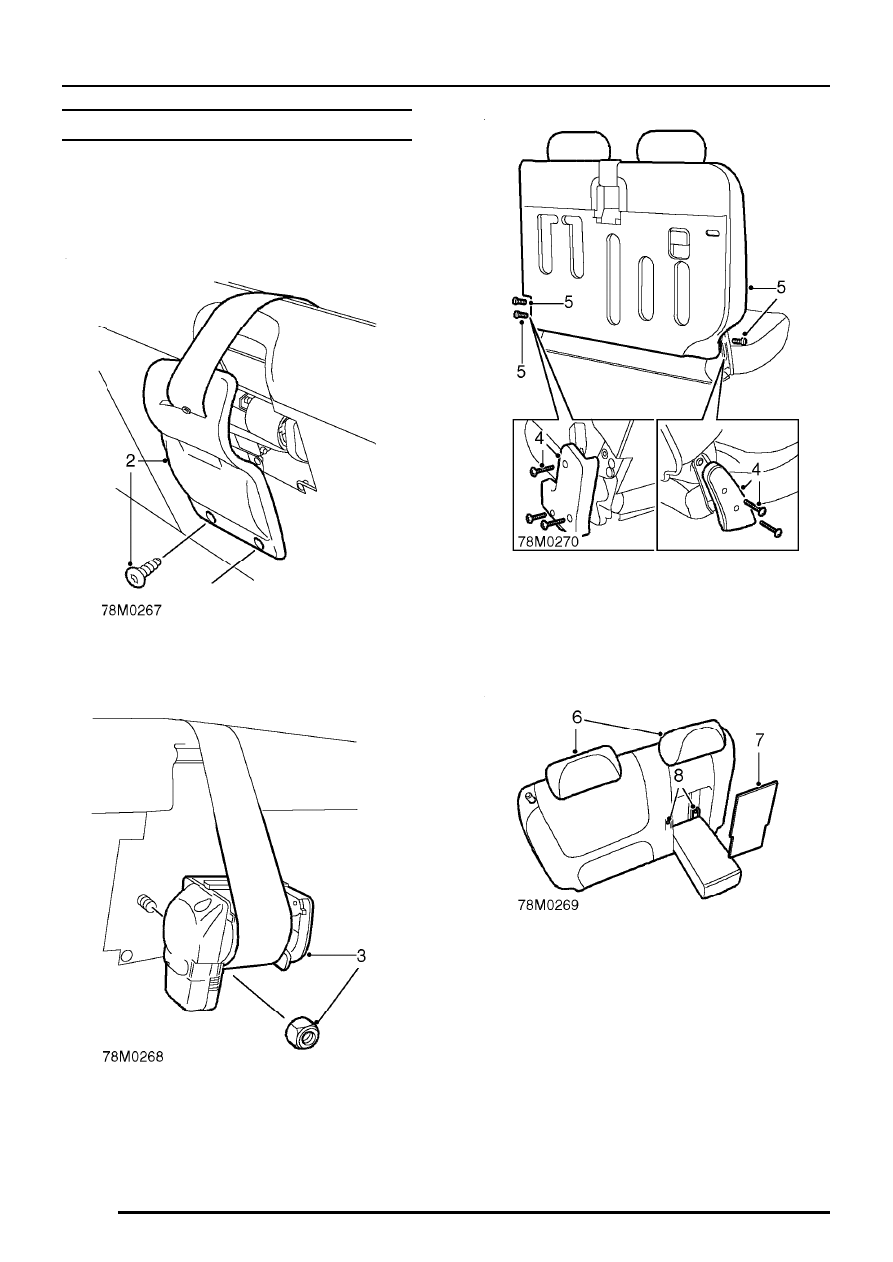

SQUAB COVER - RH REAR SEAT - 5 DOOR

Service repair no - 78.90.13

Remove

1. Fold RH rear seat forward.

2. Remove 2 screws from seat belt reel cover and

remove cover.

3. Remove nut from seat belt reel, release reel

and position aside.

4. Remove 5 screws from end covers and remove

covers.

5. Remove 3 bolts from seat squab and remove

squab from cushion.

6. Remove both head restraints.
7. Remove arm rest aperture trim.
8. Remove 2 screws from arm rest and remove

arm rest.

BODY

SEATS AND SEAT BELTS

21

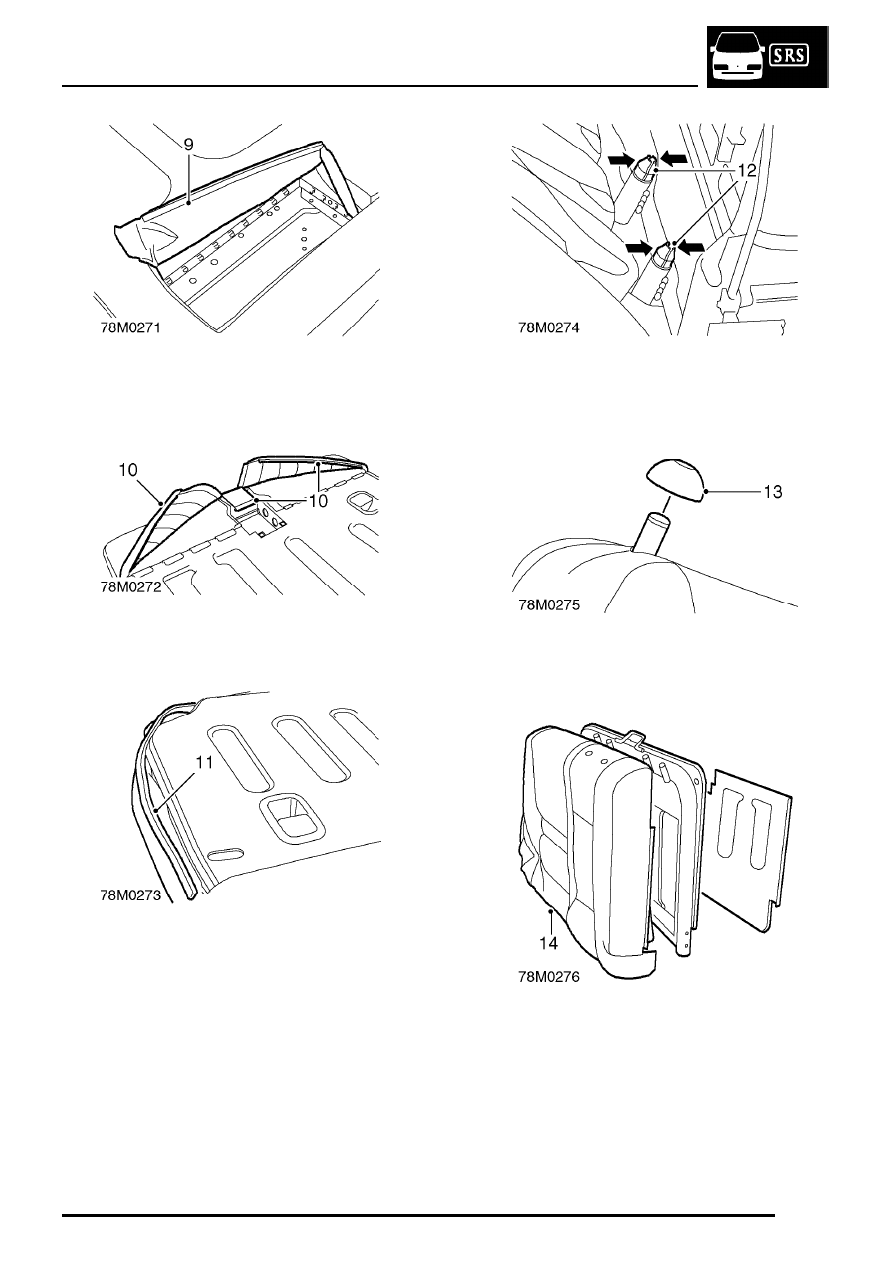

9. Release squab from arm rest aperture.

10. Release squab from seat belt aperture and

from rear of frame.

11. Release squab from sides and bottom of

frame. Release latch escutcheon and remove
back cloth.

12. Release and remove 4 head restraint guide

tubes.

13. Release squab lock warning button

escutcheon.

14. Remove cover and pad from frame.

BODY

22

SEATS AND SEAT BELTS

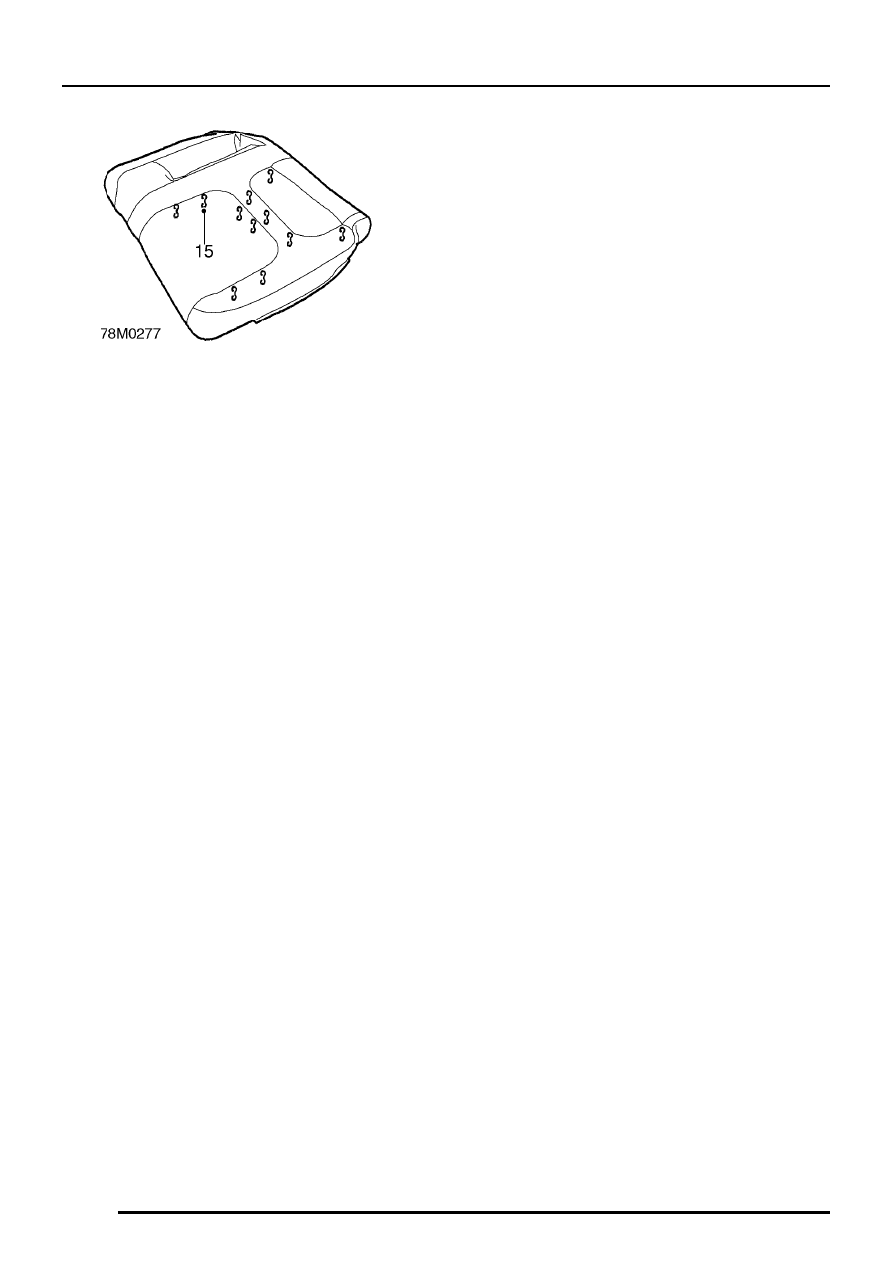

15. Remove 12 hog rings and remove cover from

pad.

Refit

1. Position squab cover to pad and secure hog

rings.

2. Fit cover and pad to squab frame.
3. Fit head restraint guide tubes and seat lock

warning button escutcheon.

4. Fit cover to sides and bottom of frame.
5. Fit cover to rear of frame and seat belt

aperture.

6. Fit back cloth and secure latch escutchion.
7. Fit cover to arm rest aperture.
8. Fit arm rest and tighten screws.
9. Fit arm rest aperture trim.

10. Fit head restraints.
11. Fit squab to cushion and tighten bolts.
12. Fit side covers and tighten screws.
13. Position seat belt reel and tighten nut to 32

Nm.

14. Fit seat belt reel cover and tighten screws.
15. Secure rear seat in locked position.
