BODY

14

DOORS

Do not carry out further dismantling if
component is removed for access only.

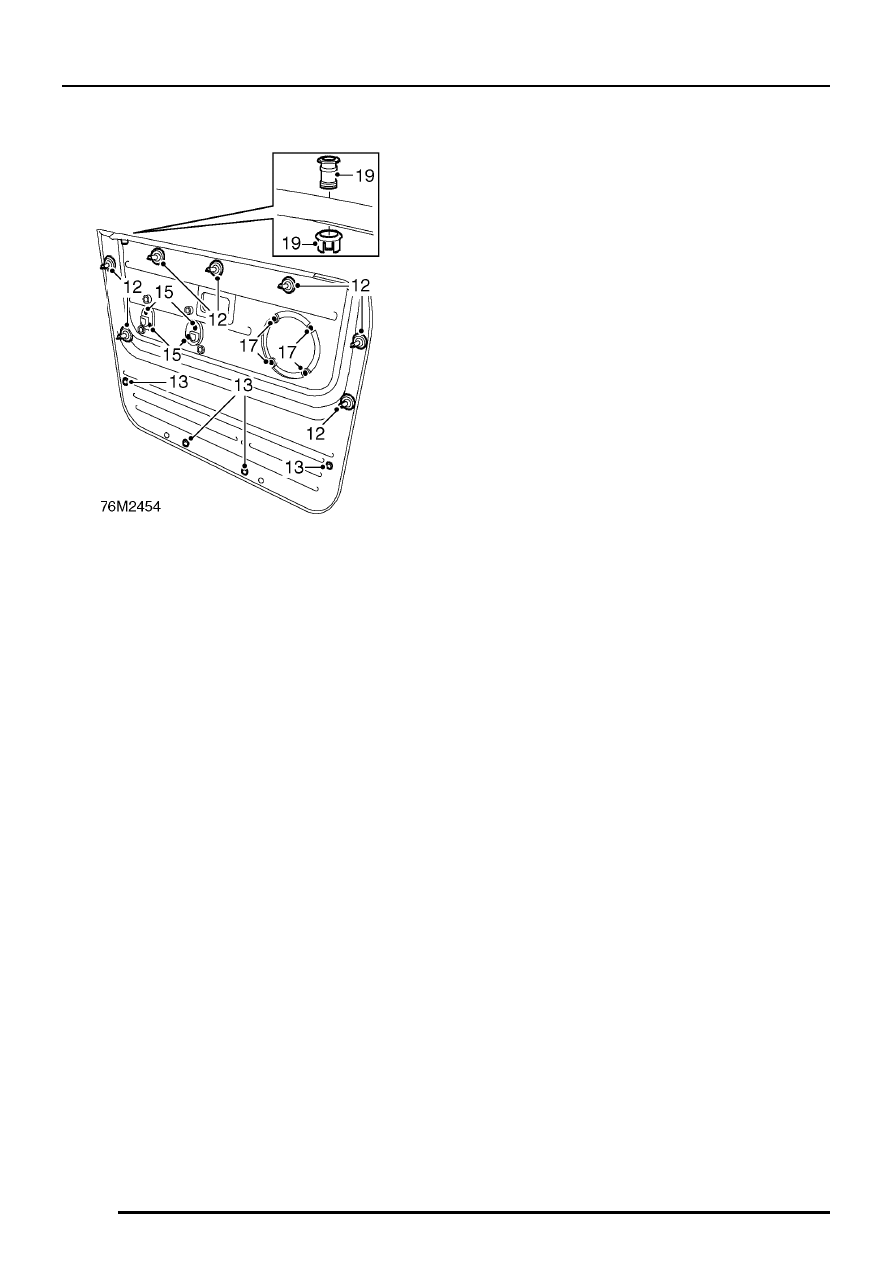

12. Remove 7 trim studs from casing.
13. Remove 4 Torx screws securing door pocket.
14. Remove door pocket.
15. Remove 4 Torx screws from door pull.
16. Remove door pull.
17. Remove 4 Torx screws from door speaker

grille.

18. Remove speaker grille.
19. Release retainer and remove sill button guide.
20. Fit sill button guide to replacement casing and

secure with retainer.

21. Fit speaker grille to replacement casing and

secure with Torx screws.

22. Fit door pull to replacement casing and secure

with Torx screws.

23. Fit door pocket to replacement casing and

secure with Torx screws.

24. Fit trim studs to replacement casing.

Refit

1. Position casing to door and engage trim studs.
2. Fit screws securing door pocket.
3. Fit cup holder.
4. Fit door pull.
5. Position door release escutcheon and secure

with screw.

6. Connect Lucars to tweeter speaker.
7. Fit cheater panel.

BODY

DOORS

15

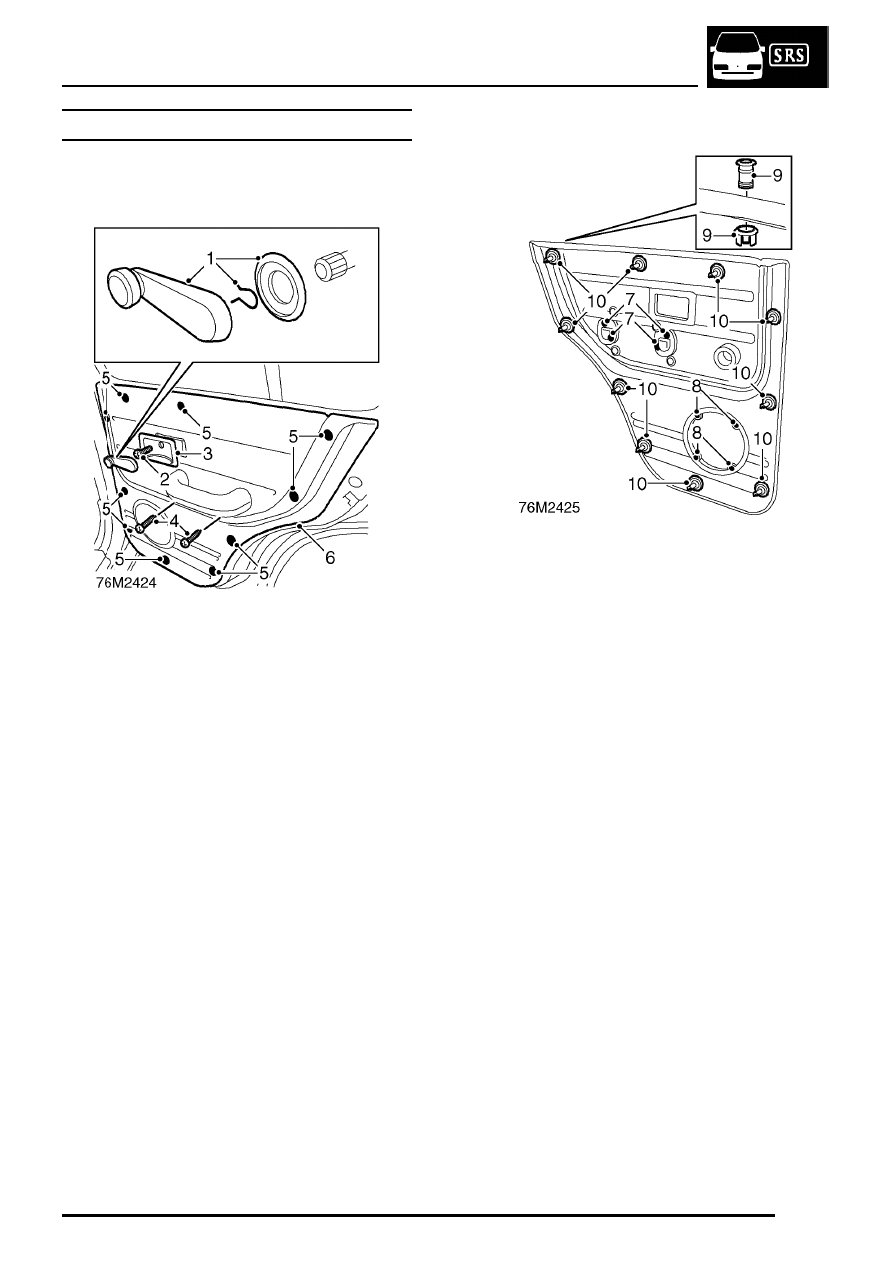

CASING - REAR DOOR

Service repair no - 76.34.04

Remove

1. Remove clip from window winder handle,

remove handle and escutcheon.

2. Remove screw securing door release

escutcheon.

3. Push escutcheon in and to the rear of door to

release from securing catch, remove
escutcheon.

4. Remove 2 screws from door pull.
5. Release 10 trim studs.
6. Remove casing.

Do not carry out further dismantling if
component is removed for access only.

7. Remove 4 Torx screws from door pull, and

remove door pull.

8. Remove 4 Torx screws from speaker grille and

remove grille.

9. Release retainer and remove sill button guide.

10. Remove 10 trim studs.
11. Fit trim studs to replacement trim casing.
12. Fit sill button guide to replacement casing and

secure with retainer.

13. Fit speaker grille to replacement casing and

secure with Torx screws.

14. Fit door pull to replacement casing and secure

with Torx screws.

Refit

1. Position casing to door and engage trim studs.
2. Fit door pull screws.
3. Position door release escutcheon and secure

with screw.

4. Fit window winder escutcheon and window

winder and secure with clip.

BODY

16

DOORS

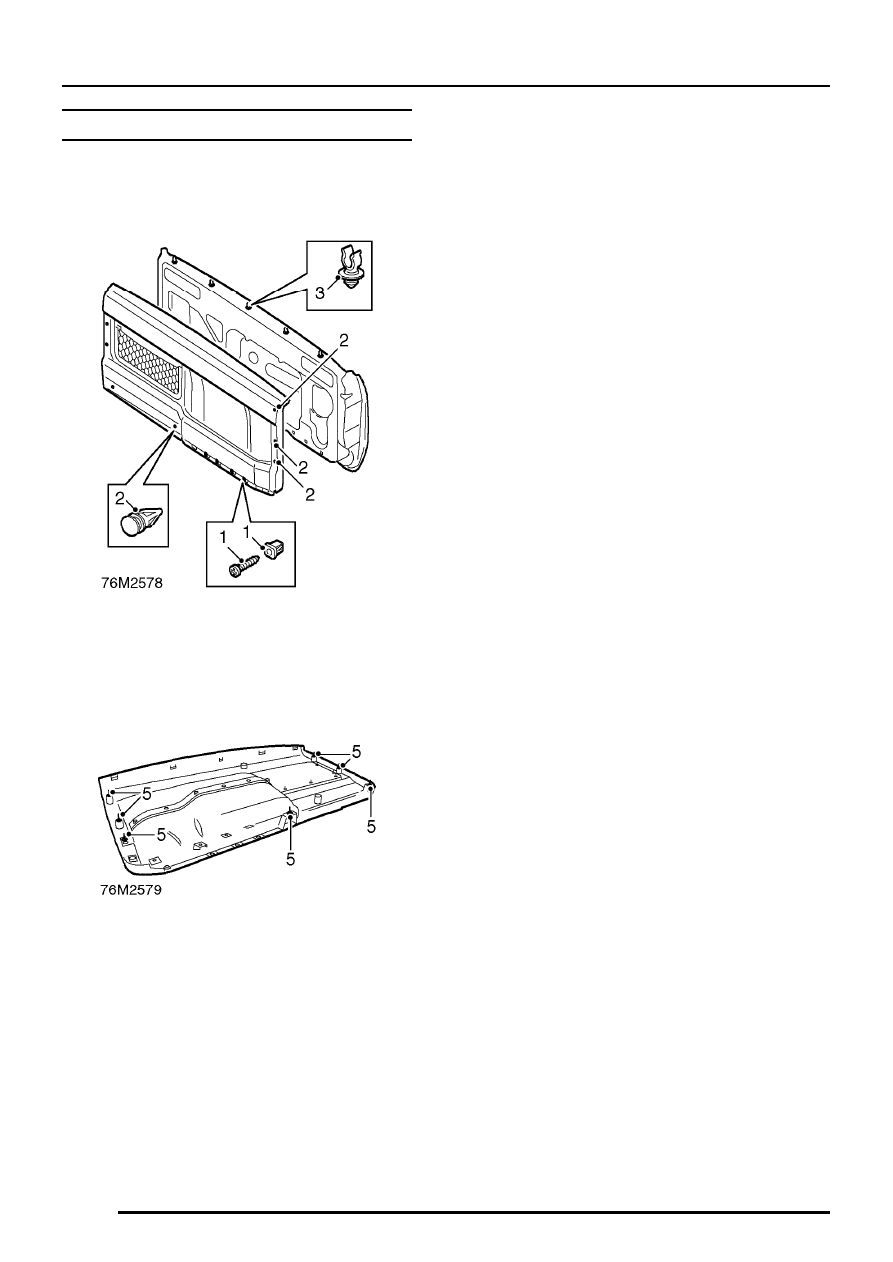

CASING - TAIL DOOR

Service repair no - 76.34.10

Remove

1. Remove 4 screws securing bottom of casing.
2. Release 7 clips securing sides and bottom of

casing.

3. Release 5 clips securing top of casing.

4. Remove casing.
5. Remove 7 trim studs.

Refit

1. Ensure trim studs are in position.
2. Position casing and secure in top clips.
3. Secure clips on side and bottom of casing.
4. Fit screws to bottom of casing.

BODY

DOORS

17

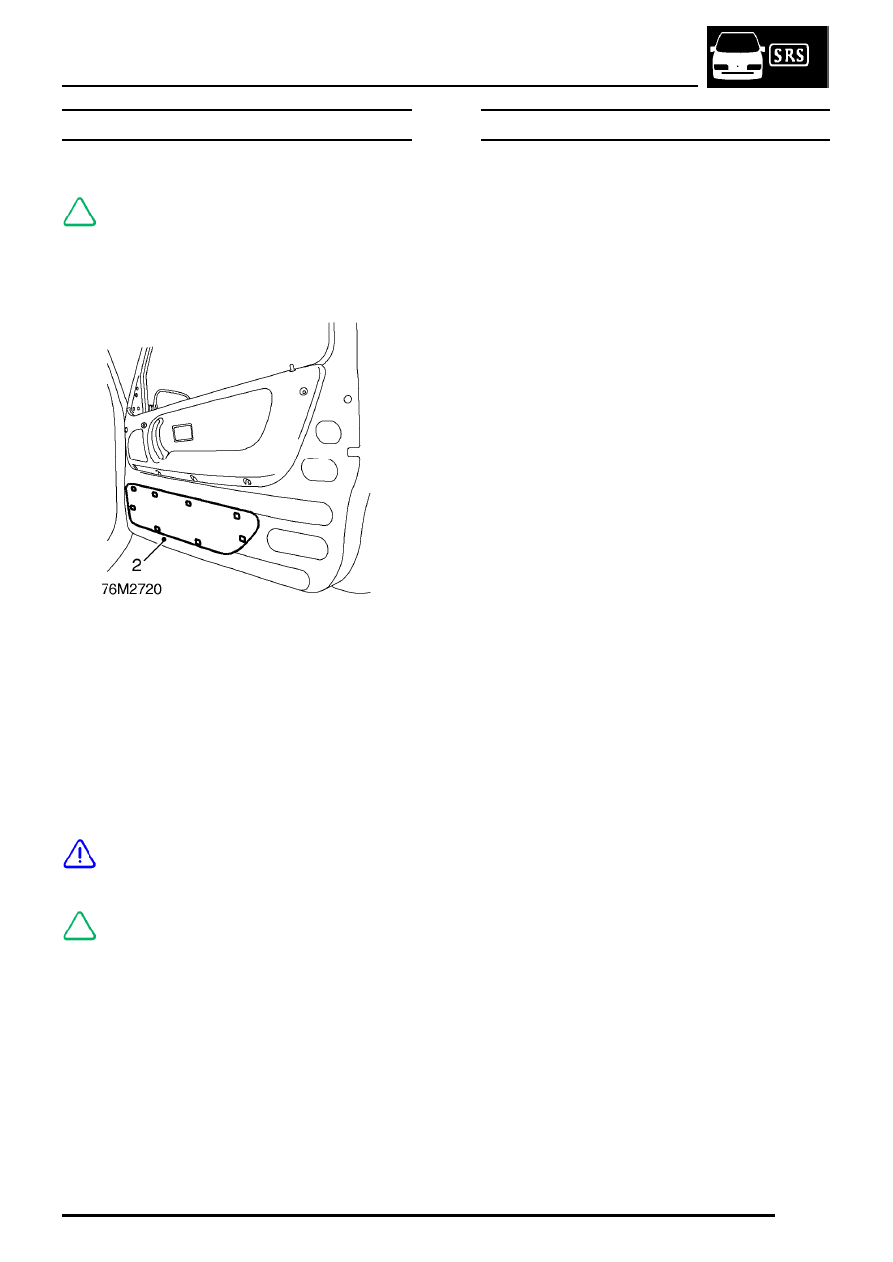

WATER SHEDDER - LOWER - 3 DOOR

Service repair no - 76.34.18

NOTE: Always replace a damaged water
shedder.

Remove

1. Remove front door pocket.

See this section.

2. Release and discard water shedder.

Refit

1. Clean door contact area with white spirit.
2. Position NEW water shedder to door and seal

in position, by applying hand pressure to centre
bottom of shedder first then move out from this
point in both directions applying an even
pressure to the seal, smooth out any creases.

CAUTION: It is crucial that no creases are
present along the base of the water
shedder.

NOTE: To obtain an effective seal when
fitting a new water shedder, ensure that
the water shedder and door contact

surface are at room temperature: 18

°

C to 30

°

C.

3. Fit front door pocket.

See this section.

POCKET - FRONT DOOR - 3 DOOR

Service repair no - 76.34.19

Remove

1. Remove 8 Torx screws securing pocket to door

and remove pocket.

Refit

1. Position pocket, fit and tighten Torx screws.
