HARNESSES

REPAIRS 86-7-15

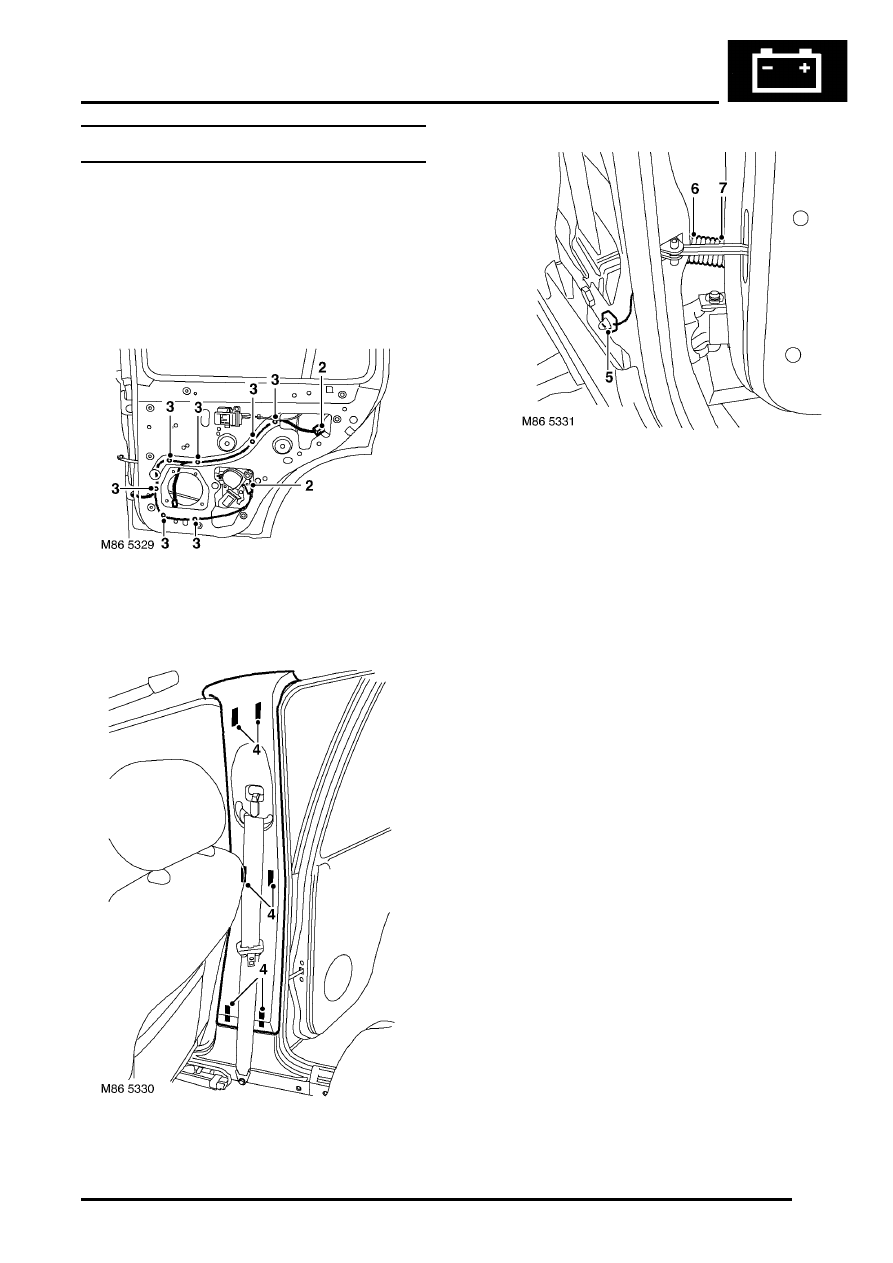

Harness - rear door

$% 86.70.66

Remove

1. Remove rear door plastic sheet.



 +

 DOORS, REPAIRS, Plastic sheet -

rear door.

2. Disconnect multiplugs from door latch and

window lift motor.

3. Release 7 clips securing door harness to door.

4. Release 'B/C' post upper finisher from 6 clips

and position aside.

5. Release multiplug from location at base of 'B/C'

post and disconnect multiplug.

6. Release harness sheath from 'B/C' post and

pull door harness through 'B/C' post.

7. Release sheath from front edge of door and pull

harness into door.

8. Remove door harness.

Refit

1. Position harness to door and secure with clips.
2. Connect multiplugs to door latch and window lift

motor.

3. Feed harness through front edge of door and

secure sheath to door.

4. Feed harness into 'B/C' post and secure sheath

to 'B/C' post.

5. Connect and secure multiplug at base of 'B/C'

post.

6. Position 'B/C' post upper finisher and secure

with clips.

7. Fit rear door plastic sheet.



 +

 DOORS, REPAIRS, Plastic sheet -

rear door.

HARNESSES

86-7-16 REPAIRS

DRIVER CONTROLS

REPAIRS

86-8-1

DRIVER CONTROLS

REPAIRS

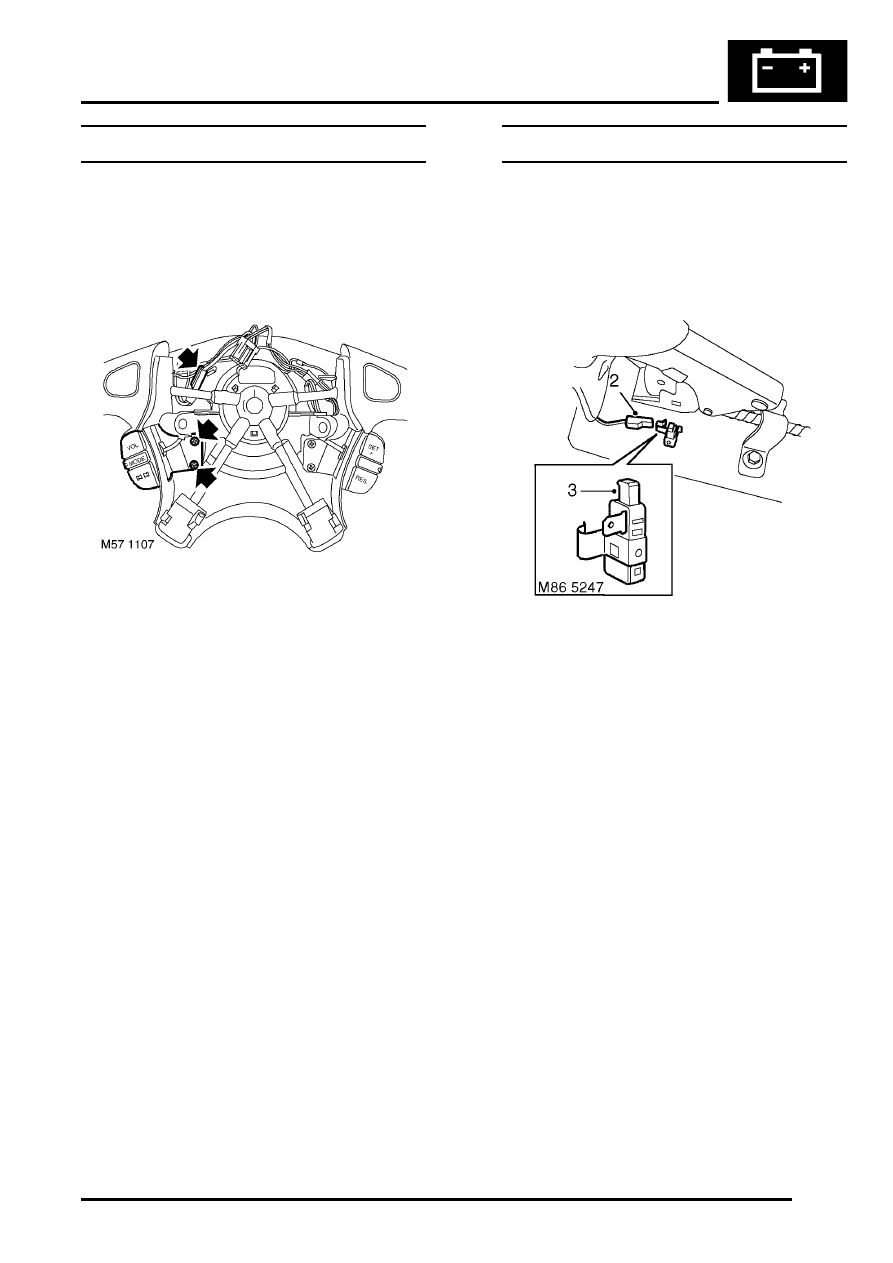

Switch - remote control - audio system

$% 86.50.13

Remove

1. Remove drivers airbag.



 +

 RESTRAINT SYSTEMS, REPAIRS,

Air bag - steering wheel.

2. Release remote control switch leads and

disconnect multiplug.

3. Remove 2 screws securing remote control

switch and remove switch.

Refit

1. Fit remote control switch and secure with

screws.

2. Connect switch multiplug and fit leads in clip.
3. Fit drivers airbag.



 +

 RESTRAINT SYSTEMS, REPAIRS,

Air bag - steering wheel.

Switch - handbrake warning

$% 86.65.45

Remove

1. Remove rear console.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Console - rear.

2. Disconnect Lucar from handbrake warning

switch.

3. Release switch from handbrake.

Refit

1. Fit switch to handbrake and connect Lucar.
2. Fit rear console.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Console - rear.

DRIVER CONTROLS

86-8-2

REPAIRS

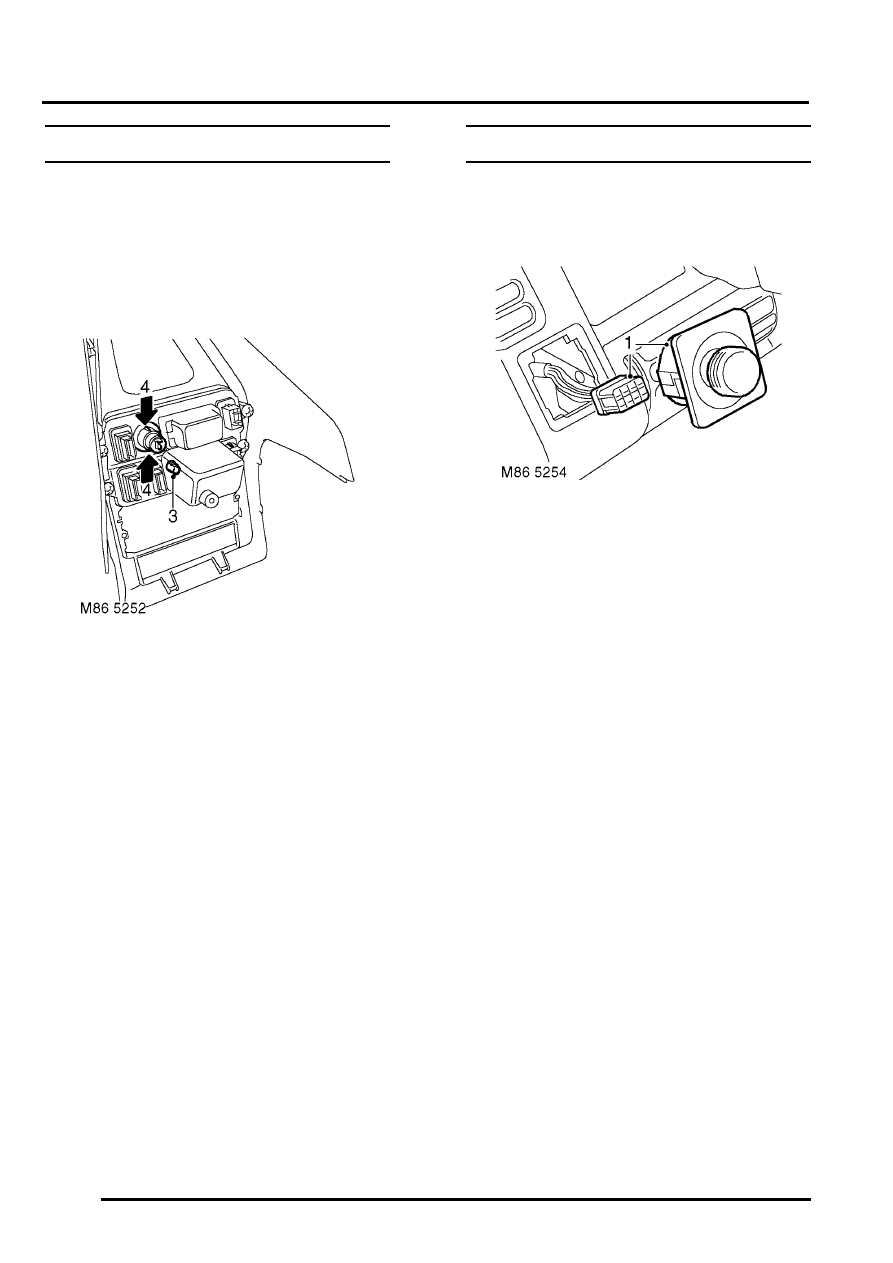

Cigar lighter - front

$% 86.65.60

Remove

1. Remove front console.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Console - front.

2. Remove cigar lighter element.

3. Remove bulb holder from lighter.
4. Release cigar lighter body from console and

remove.

Refit

1. Fit and secure cigar lighter body to console.
2. Fit bulb holder to lighter.
3. Fit lighter element.
4. Fit front console.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Console - front.

Switch - control - exterior mirror

$% 86.65.75

Remove

1. Release mirror switch from fascia and

disconnect multiplug.

Refit

1. Position switch, connect multiplug and secure

switch to fascia.
