NAVIGATION SYSTEM

REPAIRS

87-1

NAVIGATION SYSTEM

REPAIRS

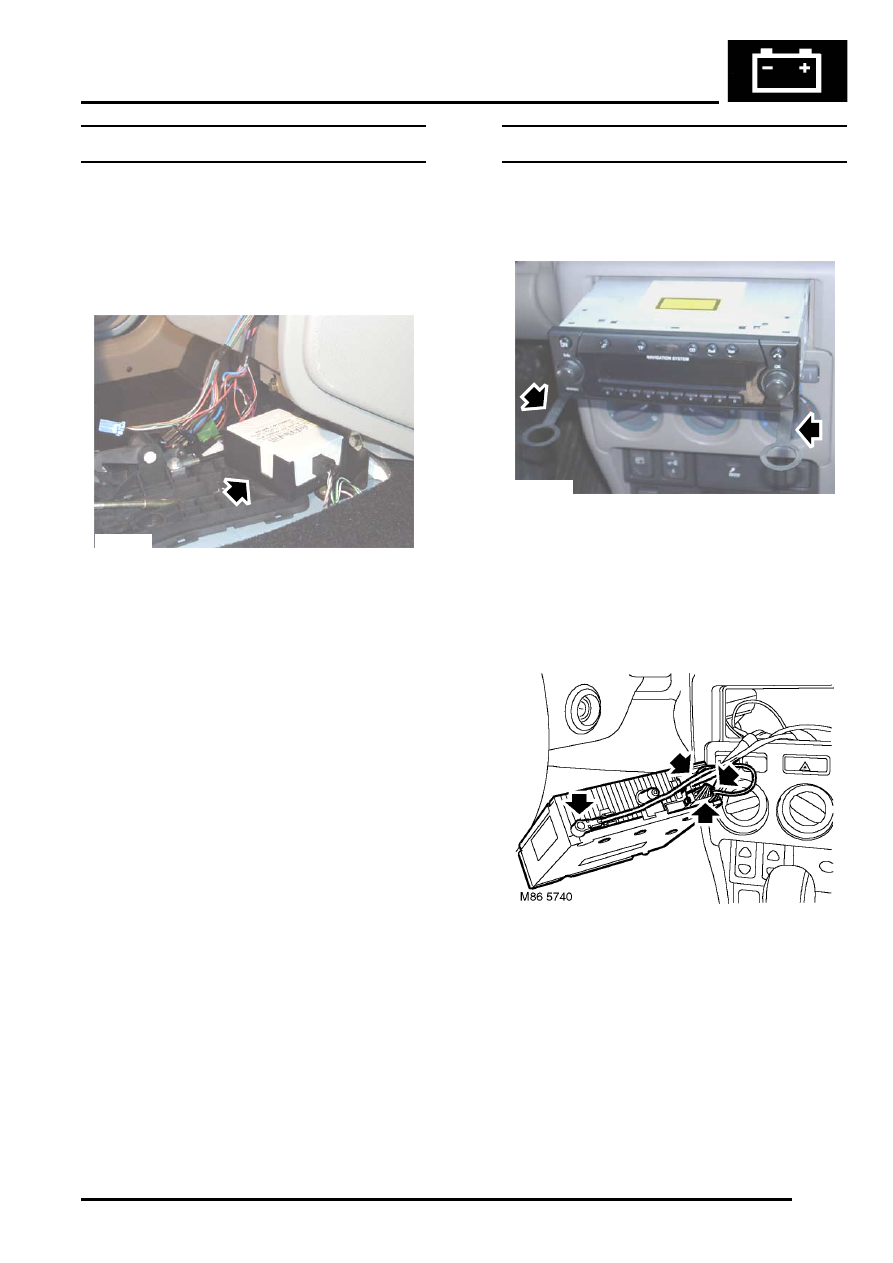

Interface unit - remote control

$% 86.53.15

Remove

1. Remove front console.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Console - front.

2. Release interface ECU from bracket,

disconnect multiplug and remove ECU.

Refit

1. Secure interface ECU in bracket and connect

multiplug.

2. Fit front console.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Console - front.

Display unit - navigation system

$% 86.53.20

Remove

1. Fit tool LRT-86-009 into slots, ensuring correct

handed tool is in correct slot.

The tools are stamped with 'TOP L' and 'TOP
R', ensure the stampings are facing upwards
when removing the unit.

2. Pull unit from fascia.

3. Disconnect 3 multiplugs and 2 coax cables,

remove unit.

4. Push retaining clips inwards and remove keys.

Refit

1. Position unit to fascia, connect multiplugs and

coax cables.

2. Slide unit in fascia until retaining clips engage.
3. Enter security code, check system is

operational.

M86 5745

M86 5741

NAVIGATION SYSTEM

87-2

REPAIRS

INSTRUMENTS

REPAIRS

88-1

INSTRUMENTS

REPAIRS

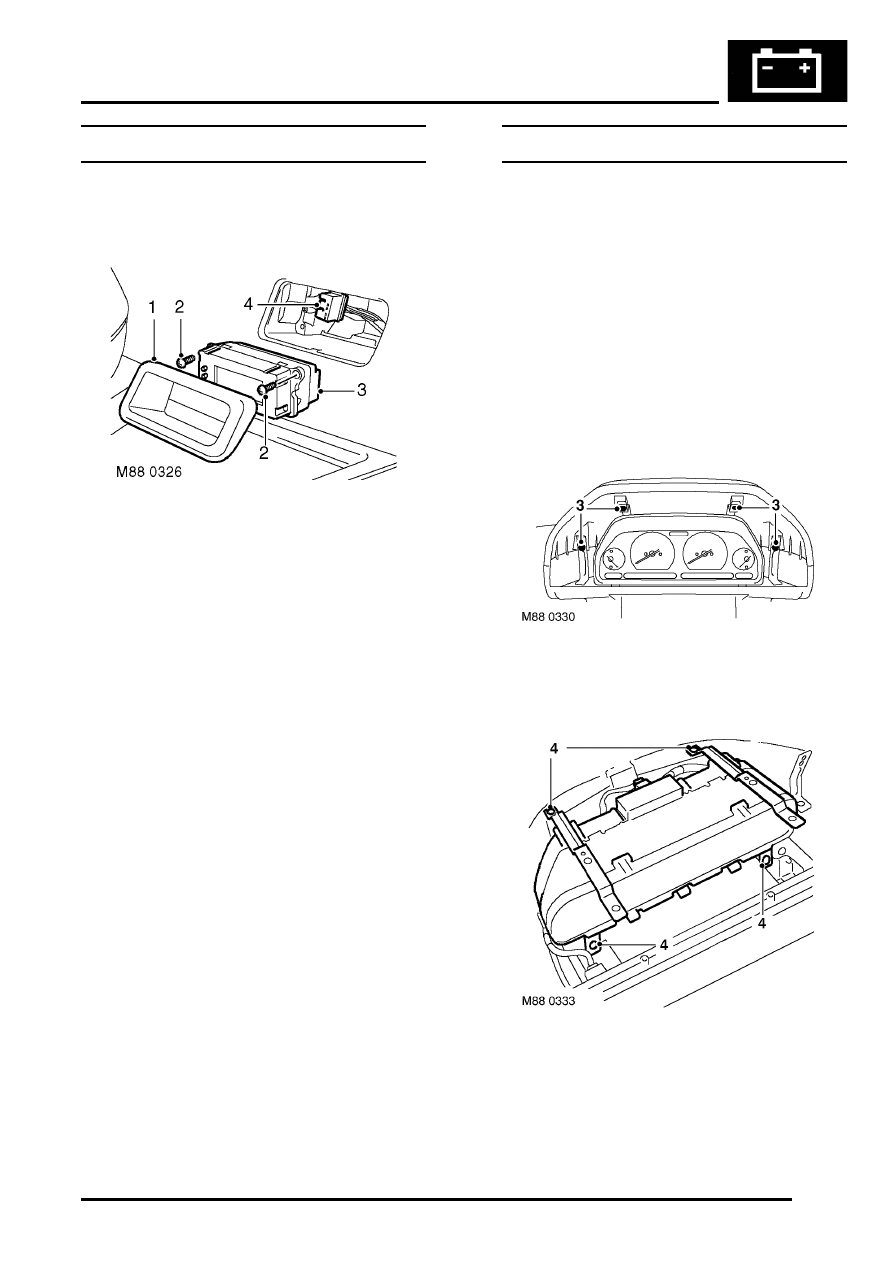

Clock

$% 88.15.07

Remove

1. Remove clock finisher from fascia.
2. Remove 2 screws securing clock to fascia.
3. Release clock to gain access to multiplug.
4. Disconnect multiplug and remove clock.

Refit

1. Position clock to fascia and connect multiplug.
2. Fit and tighten screws securing clock to fascia.
3. Fit clock finisher to fascia.

Instrument panel

$% 88.20.01

Remove

1. Make the SRS system safe.



 +

 GENERAL INFORMATION,

Supplementary restraint system
precautions.

2. Remove instrument cowl.



 +

 INSTRUMENTS, REPAIRS, Cowl -

instrument.

3. Remove 4 screws and remove instrument

panel upper cover.

4. Remove 4 screws securing instrument panel to

fascia.

INSTRUMENTS

88-2

REPAIRS

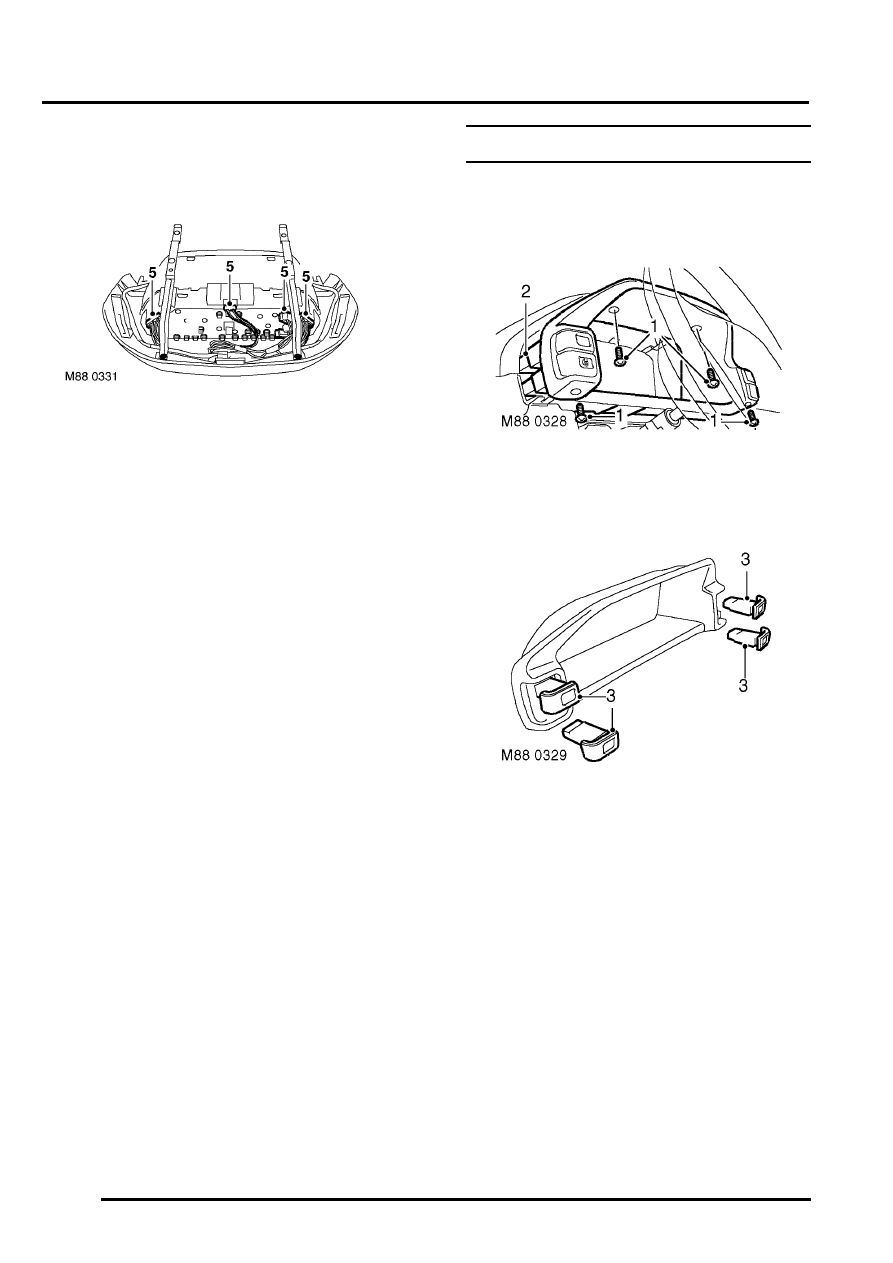

5. Disconnect 4 multiplugs and remove

instrument panel.

Refit

1. Position instrument panel and connect

multiplugs.

2. Fit instrument panel to fascia and secure with

screws.

3. Fit instrument panel upper cover and secure

with screws.

4. Fit instrument cowl.



 +

 INSTRUMENTS, REPAIRS, Cowl -

instrument.

5. Connect battery leads, earth lead last.

Cowl - instrument

$% 88.20.02

Remove

1. Remove 4 screws and release instrument cowl.
2. Disconnect multiplugs from switches in

instrument cowl and remove cowl.

3. Remove switches and switch blanks from cowl.

Refit

1. Fit switches and switch blanks to cowl.
2. Position cowl and connect multiplugs to

switches.

3. Fit cowl and tighten screws.
