Freelander 1. Manual - part 203

DOORS

REPAIRS

76-1-5

5. Release door harness sheath from 'E' post and

pull harness through 'E' post.

6. Mark position of hinges.
7. Support weight of tail door.
8. Remove 6 bolts securing tail door hinges to

body and with assistance, remove tail door.

Refit

1. With assistance position door. Fit securing

bolts but do not tighten at this stage.

2. Position check strap and secure with bolts.
3. Align hinges and tighten bolts to 30 Nm (22

lbf.ft).

4. Feed door harness through 'E' post and secure

harness sheath.

5. Connect and secure multiplugs and rear

washer tube at 'E' post.

6. Fit rear quarter lower casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - lower
- 5 door.

7. Fit spare wheel to tail door.

Glass - front door

$% 76.31.01

Remove

1. Remove front door plastic sheet.



 +

 DOORS, REPAIRS, Plastic sheet -

front door - 5 door.

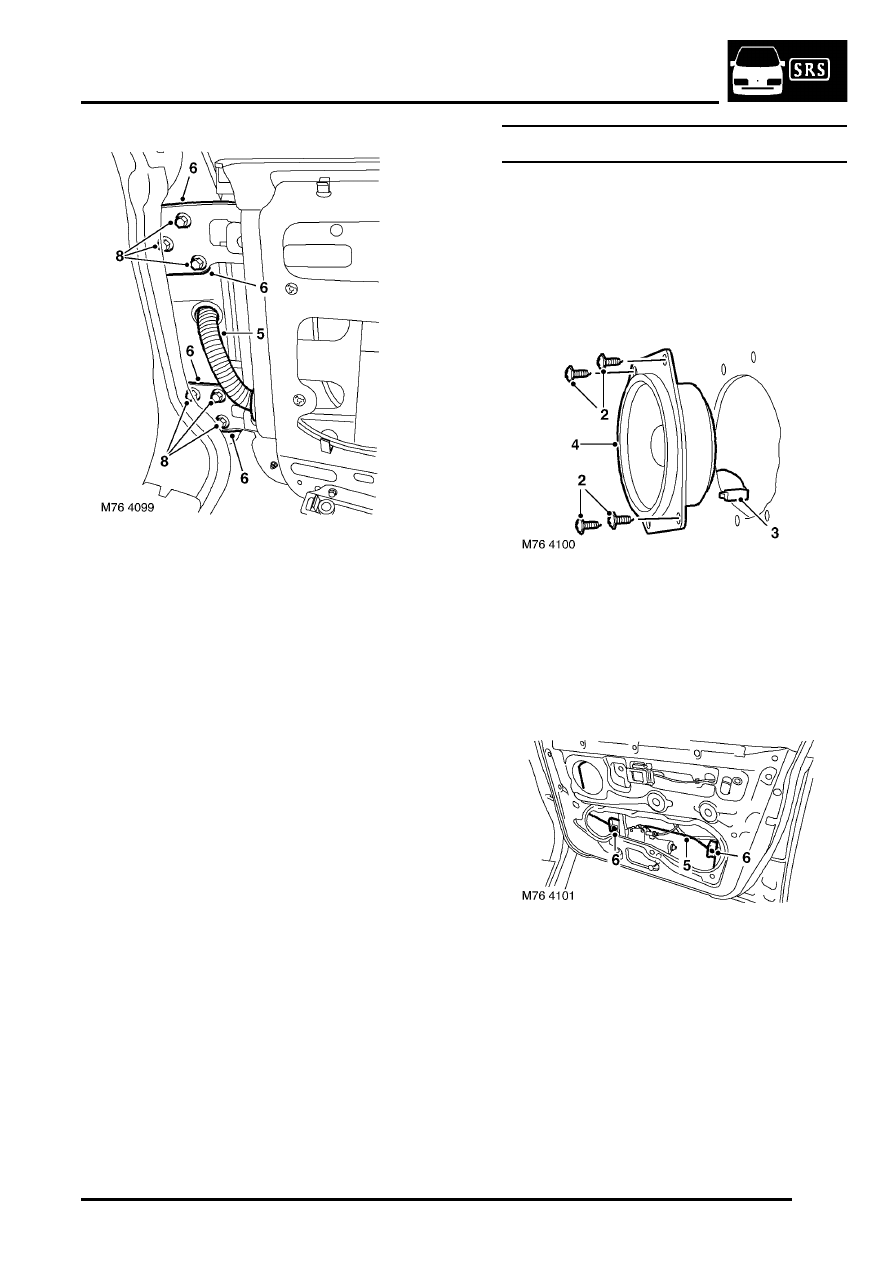

2. Remove 4 screws securing speaker to door.
3. Disconnect multiplug from door speaker.
4. Remove front door speaker.

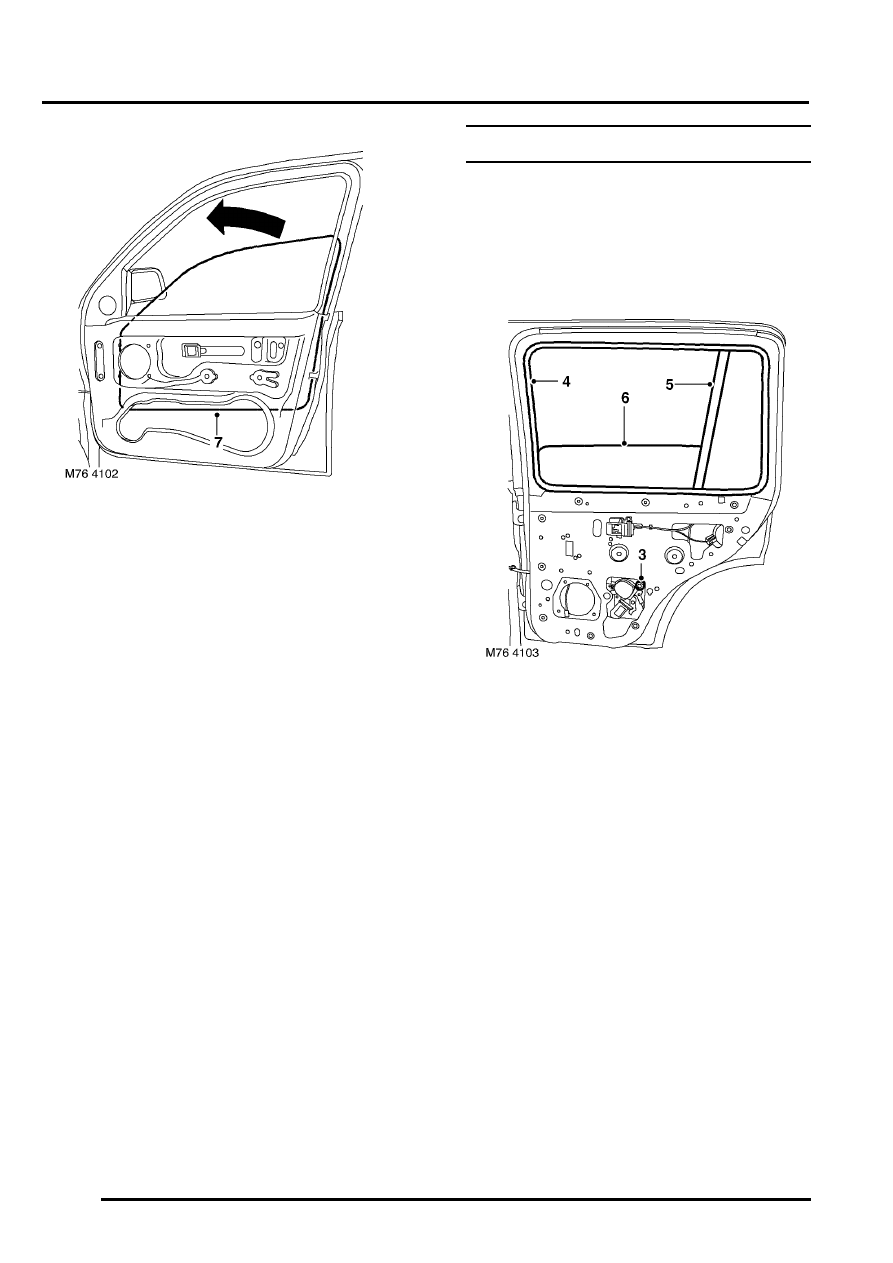

5. Lower glass to access clamp bolts.
6. Loosen 2 bolts securing glass to clamps.

DOORS

76-1-6

REPAIRS

7. Release glass from clamps, raise and rotate

glass to remove from door frame.

Refit

1. Locate glass in door frame and rotate into

position to engage seal and clamps.

2. Tighten glass clamp bolts to 9 Nm (7 lbf.ft).
3. Raise and lower glass to check operation.
4. Position speaker to door and connect multiplug.
5. Fit speaker to door and secure with screws.
6. Fit front door plastic sheet.



 +

 DOORS, REPAIRS, Plastic sheet -

front door - 5 door.

Glass - rear door

$% 76.31.02

Remove

1. Remove rear door plastic sheet.



 +

 DOORS, REPAIRS, Plastic sheet -

rear door.

2. Lower glass to access nut on clamp.
3. Loosen nut securing clamp to glass.
4. Remove seal from door.
5. Release glass from quarter light seal.
6. Raise glass and remove from door.

Refit

1. Fit glass to door and locate in quarter light seal.
2. Fit seal to door.
3. Position glass in clamp and tighten nut to 8 Nm

(6 lbf.ft).

4. Raise and lower glass to check seal fit.
5. Fit rear door plastic sheet.



 +

 DOORS, REPAIRS, Plastic sheet -

rear door.

DOORS

REPAIRS

76-1-7

Rubber/felt - glass channel - front door

$% 76.31.13

Remove

1. Remove exterior mirror.



 +

 EXTERIOR FITTINGS, REPAIRS,

Mirror - exterior - electric.

2. Lower door glass.
3. Remove inner seal.

4. Carefully release seal from door flange, starting

from the cheater panel, working along the waist
rail and around the door flange.

Refit

1. Lubricate corners of seal with soapy water.

CAUTION: This seal assembly uses an
internal metal former. Take care not to bend
the seal during fitment, or the former will
become kinked.

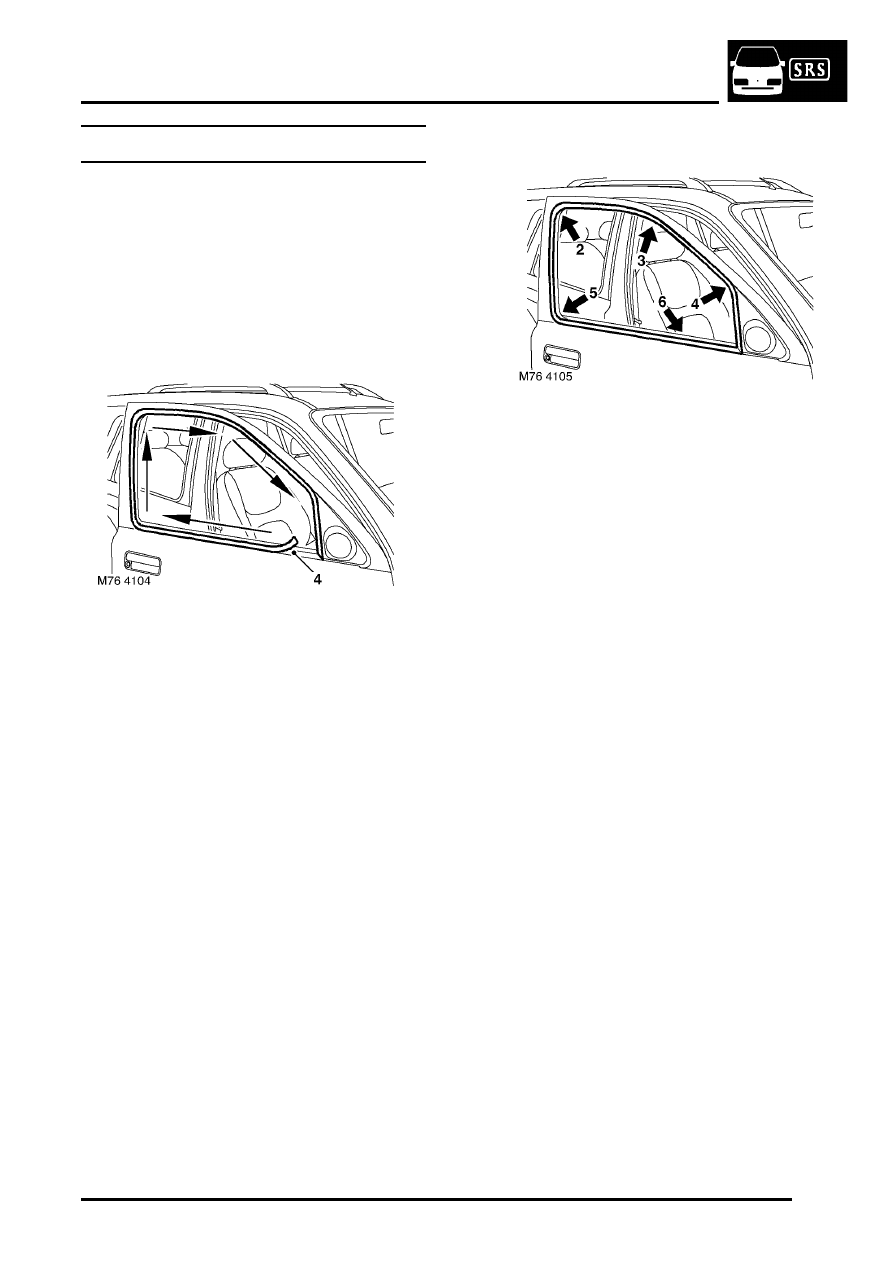

2. Starting at the rearmost top corner of the glass

aperture, seat the seal onto the flange,
ensuring that the radius of the seal matches the
door profile.

3. Secure seal to flange across cantrail and down

'A' post.

4. Secure seal in corner at base of 'A' post.
5. Carefully pull 'B' post length of seal away from

flange until bottom corner is just clear of flange,
seal will then locate over flange. Ensure seal
has not become twisted. Starting from the top,
push the seal onto the flange.

NOTE: The bottom radius should match the
door profile.

6. Secure the seal to the bottom flange by rotating

the seal onto the flange and pushing evenly on
its length along the waist rail.

7. Fit inner seal.
8. Raise and lower glass to check seal fit.
9. Fit exterior mirror.



 +

 EXTERIOR FITTINGS, REPAIRS,

Mirror - exterior - electric.

DOORS

76-1-8

REPAIRS

Rubber/felt - glass channel - rear door

$% 76.31.14

Remove

1. Remove rear door glass.



 +

 DOORS, REPAIRS, Glass - rear

door.

2. Release seal from flange. Remove lower

section first, then front vertical section, followed
by top section.

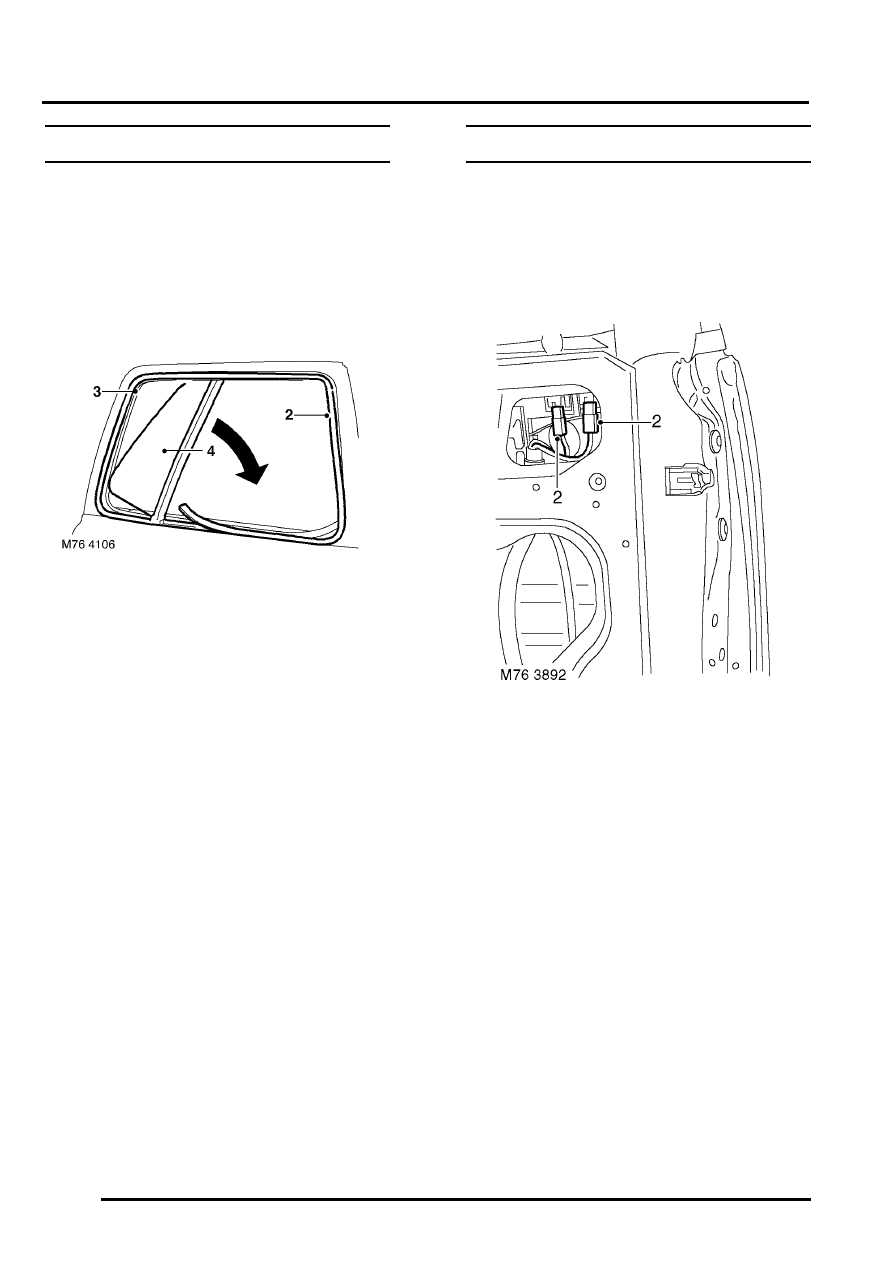

3. Release top corner of quarter light from frame.

Rotate quarter light and seal, release rest of
seal from flange and remove quarter light and
seal from door.

4. Remove quarter light from seal.

Refit

1. Fit quarter light to seal.
2. Lubricate seal around quarter light with soft

soap.

3. Position quarter light and seal to flange at

bottom rear corner of window aperture and
rotate into top rear corner. Using dividing bar,
pull quarter light rearwards to locate seal
around quarter light on flange.

4. Starting at top of divider bar, push seal onto top

flange and locate in top front corner. Ensure
radius of seal matches door profile.

5. Ease seal away from front flange and locate

seal in bottom front corner. Ensure radius of
seal at bottom front corner matches profile of
door and that seal is still correctly located in top
front corner, then push seal onto front flange.

6. Push seal onto bottom flange.
7. Fit rear door glass.



 +

 DOORS, REPAIRS, Glass - rear

door.

Glass - tail door

$% 76.31.20

Remove

1. Remove tail door plastic sheet.



 +

 DOORS, REPAIRS, Plastic sheet -

tail door.

2. Disconnect 2 Lucars from heater element.
3. Lower screen to access clamp bolts.
4. Loosen both clamp bolts, release and remove

rear screen.
